一、引子：为什么乘法是汇编里的 “隐形杀手”？

想象你在编写一个图像渲染程序，需要计算像素坐标 x * y。

若 x=0x8000（-32768），y=2，用 MUL 指令会得到正确结果吗？
若你在计算物理位移 velocity * time，当两者均为负数时，IMUL 的结果符号该如何解读？

这两个场景揭示了 x86 乘法的核心挑战：无符号与有符号的符号鸿沟、位数爆炸的溢出风险，以及十进制调整的隐藏需求。本文将带你穿透二进制迷雾，彻底掌控 MUL/IMUL/AAM 的每一个时钟周期行为。

二、MUL 与 IMUL 的本质区别：符号决定结果宇宙

2.1 一个案例看懂两种乘法的裂痕

场景：计算 - 3 × 2

无符号乘法（MUL）：
将 - 3 视为无符号数0xFFFFFFFD，乘以 2 得0xFFFFFFFA（十进制 - 6 的补码）。
结果二进制正确，但作为无符号数解读为4294967290，完全偏离数学意义。
有符号乘法（IMUL）：
按补码规则计算，-3 × 2 = -6，结果为0xFFFFFFFA，符号位正确标识负数。

为什么加法无需区分符号？
加法的二进制运算对符号透明（仅标志位解读不同），而乘法的乘积在符号不同时，高位扩展逻辑完全迥异，必须分指令处理。

三、无符号乘法 MUL：CPU 里的 “倍数放大器”

3.1 功能：二进制数的无限制倍增

8 位乘法：

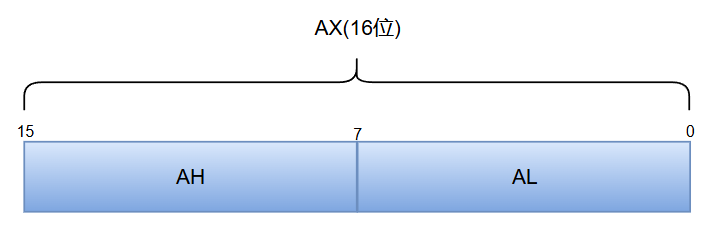

被乘数在 AL（8 位），乘数在寄存器 / 内存（8 位），乘积存于 AX（16 位）。
16 位乘法：

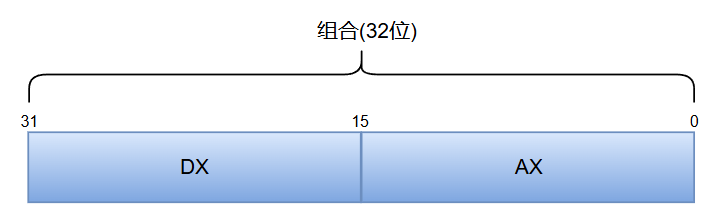

被乘数在 AX（16 位），乘数在寄存器 / 内存（16 位），乘积高 16 位存 DX，低 16 位存 AX。
32 位乘法：

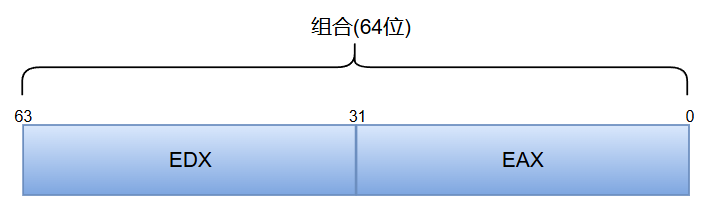

被乘数在 EAX（32 位），乘数在寄存器 / 内存（32 位），乘积高 32 位存 EDX，低 32 位存 EAX。
64 位乘法（x86-64）：

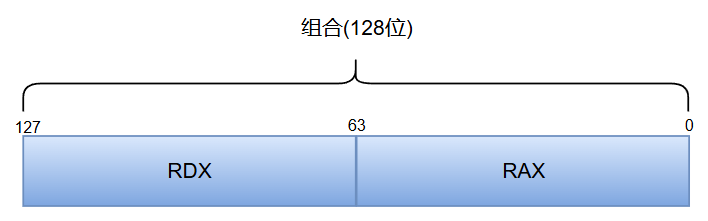

被乘数在 RAX（64 位），乘数在寄存器 / 内存（64 位），乘积高 64 位存 RDX，低 64 位存 RAX。

3.2 用法示例：从字节到四字的倍增

; 8位乘法：5 × 6 = 30
MOV AL, 5    ; 乘数
MOV BL, 6    ; 被乘数
MUL BL       ; 结果 AX=0x1E（30）

; 16位乘法：0x1234 × 0x56 = 0x68E24
MOV AX, 0x1234 ; 乘数
MOV BX, 0x56   ; 被乘数
MUL BX         ; 结果 DX=0x06, AX=0x8E24

; 32位乘法：0x12345678 × 2 = 0x2468ACF0
MOV EAX, 0x12345678 ; 乘数
MOV EBX, 2          ; 被乘数
MUL EBX             ; 结果 EDX=0x00, EAX=0x2468ACF0

3.3 避坑指南：警惕乘积 “撑破口袋”

溢出判断：
无符号乘法若乘积高位非零（如 8 位乘法后 AH≠0），则 OF=CF=1，表示溢出。
位数匹配：
永远假设乘积是乘数位数的 2 倍（如 8 位乘→16 位积），避免直接使用 AL/AX 存储结果导致高位丢失。

3.4 生活类比：糖果堆的指数增长

8 位乘法：最多用 255 颗糖 ×255 人 = 65535 颗糖（AX 装得下）。
16 位乘法：若用 65535×65535=4294967295 颗糖，需 DX:AX 两个罐子装。
关键：罐子大小固定，糖太多会漏（溢出）。

3.5 常见错误案例

; 错误1：8位乘法溢出丢失高位
MOV AL, 0xFF  ; AL=255
MUL AL        ; 结果 AX=0xFF01（65281），但误将AL当结果→仅得0x01（1）

; 错误2：未检查溢出标志
MOV AL, 100   ; AL=100
MOV BL, 30    ; BL=30
MUL BL        ; 结果 AX=3000（0xBA4），OF=1（溢出）但未处理

四、有符号乘法 IMUL：带符号的 “方向敏感倍增器”

4.1 功能：正负号参与的乘法逻辑

符号规则：
同号得正，异号得负，乘积符号由数学规则决定。
位数扩展：
有符号数需先符号扩展（如 8 位→16 位），再进行乘法，避免符号位干扰。

4.2 三种形式：单操作数、双操作数、三操作数

单操作数（传统形式）

; 16位有符号乘法：-3 × 2 = -6
MOV AX, -3    ; AX=0xFFFD（-3的补码）
MOV BX, 2     ; BX=0x0002
IMUL BX       ; 结果 DX:AX=0xFFFF FFFA（-6的补码）

双操作数（指定目标寄存器）

; 32位双操作数乘法：EDX = EAX × EBX
MOV EAX, -10  ; EAX=0xFFFFFFF6
MOV EBX, 3    ; EBX=0x00000003
IMUL EBX, EAX ; EBX=-30（0xFFFFFFE2），EAX不变

三操作数（指定乘积上限）

; 三操作数乘法：ECX = AX × BX + CX（避免溢出）
MOV AX, 100   ; AX=100
MOV BX, 200   ; BX=200
MOV CX, 5000  ; CX=5000
IMUL ECX, AX, BX ; ECX=100×200+5000=25000

4.3 避坑指南：负数的 “符号陷阱”

符号扩展必须提前：
如 8 位有符号数相乘，需先用 CBW 将 AL 符号扩展到 AX，再用 IMUL BL。
溢出判断：
有符号乘法若结果超出目标寄存器范围（如 16 位乘积 > 32767 或 <-32768），OF=1，需用符号扩展的乘积寄存器（如 DX:AX）存储完整结果。

4.4 生活类比：借贷的倍数效应

正数 × 正数：存款倍增（+3 人 ×+5 元 =+15 元）。
负数 × 正数：欠款倍增（-3 人 ×+5 元 =-15 元）。
负数 × 负数：债务抵消（-3 人 ×-5 元 =+15 元，相当于每人还 5 元）。

4.5 常见错误案例

; 错误1：未符号扩展导致错误
MOV AL, -5    ; AL=0xFB（-5）
MOV BL, 2     ; BL=0x02
IMUL BL       ; 正确结果AX=0xFFFA（-10）
; 错误：若误当无符号数解读AX=65530，逻辑崩溃

; 错误2：三操作数溢出
MOV AX, 30000 ; AX=30000（>32767，16位有符号数溢出）
MOV BX, 2     ; BX=2
IMUL ECX, AX, BX ; 错误！AX是16位有符号数，超出范围

五、AAM（ASCII Adjust for Multiplication）：乘法后的十进制翻译官

5.1 功能：将二进制乘积转为非压缩 BCD 码

应用场景：计算十进制数乘法（如 7×9=63），需将二进制结果 0x3F 转为十位 0x06、个位 0x03 的 BCD 码。

5.2 调整规则

数学公式：
AH = AL ÷ 10 的商（十位），AL = AL % 10 的余数（个位）。

操作示例：

; 计算7×9=63
MOV AL, 7    ; 被乘数（非压缩BCD码，低4位0x07）
MOV BL, 9    ; 乘数（非压缩BCD码，低4位0x09）
MUL BL       ; 二进制乘积AX=0x3F（63）
AAM          ; 调整为AH=0x06（十位），AL=0x03（个位）
