[1 + X 传感网 中级] | 任务一 STM32基础应用开发实践

 这两天学习太忙了，由于学校需要学习1 + X 传感网 中级知识考证，就下面这本书。下面就分享一下过程中的经过。

结合STM32基础应用开发实践的5个子任务，说明使用STM32CubMX与 MDK Keil工具链开发STM32应用程序的基本流程，并且，根据个人实践过程中的体验，实践操作过程中应该注意哪些事项？

安装MDK Keil软件本体，注册激活，其次安装与待MCU相关的固件包(可以联网安装，可线离线安装)。

安装STM32CubMX软件本体，安装与待MCU相关的软件包。

在STM32CubMX软件中，选择对应的MCU，完成基本配置，如：SYS、RCC。

在STM32CubMX软件中，完成与项目相关的个性化配置，如：USART、TIM、ADC。

在STM32CubMX软件中，配置项目管理内容，如：项目名称、项目位置（项目位置不能包含中文和特殊字符）、代码生成方式等，后生成项目。

在MDK Keil中，首先编译项目，产生文件间关联。

注意点：

STM32CubMX中对于时钟树的配置不能超过对应MCU的最大频率

ADC模块的最大频率为12MHz

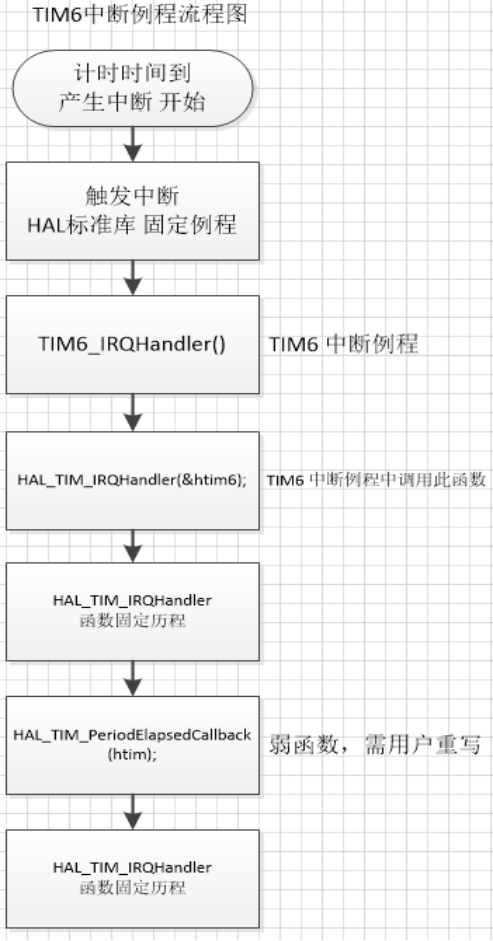

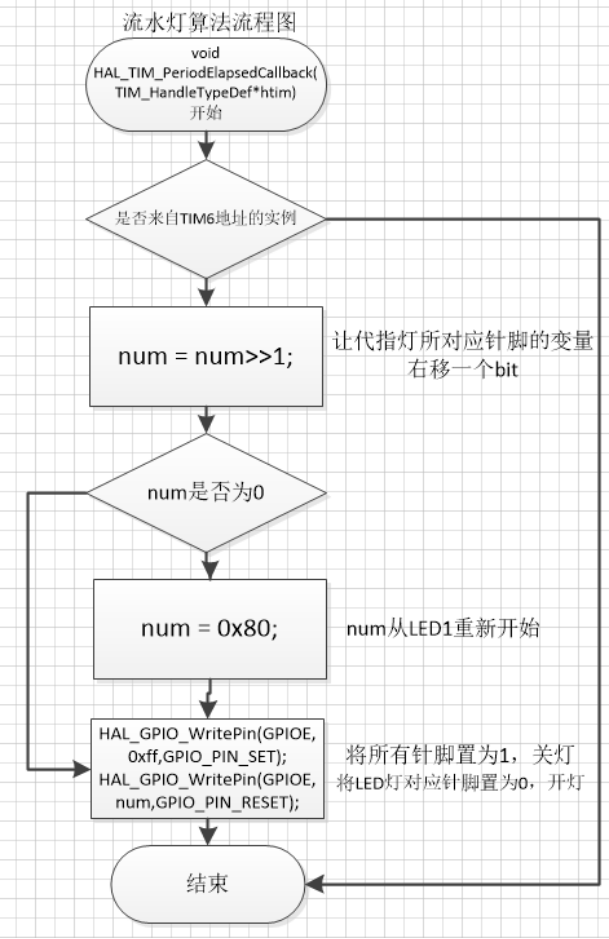

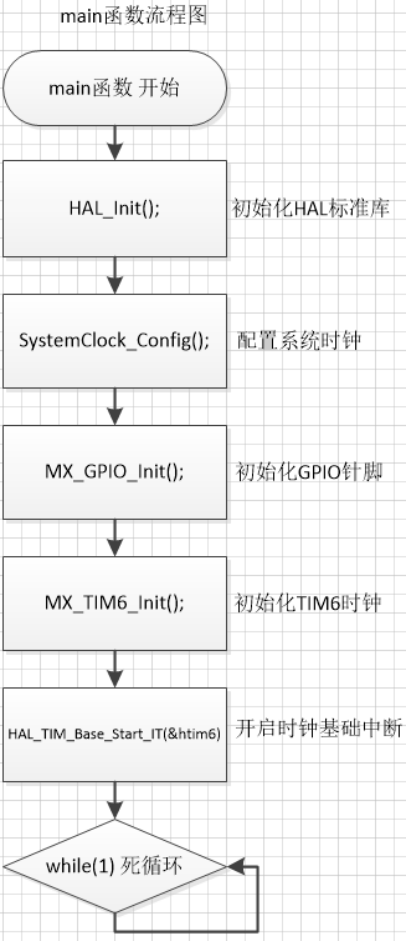

画出子任务2中实现LED流水灯的算法流程图，并说明任务实现过程中应该注意的问题。



注意的问题：

要注意HAL标准库中，对宏的定义和使用，与开发板原理图中外围设备的电路图状态一一对应。

使用C语言位操作时，要足够的精准，不要影响其他的针脚。

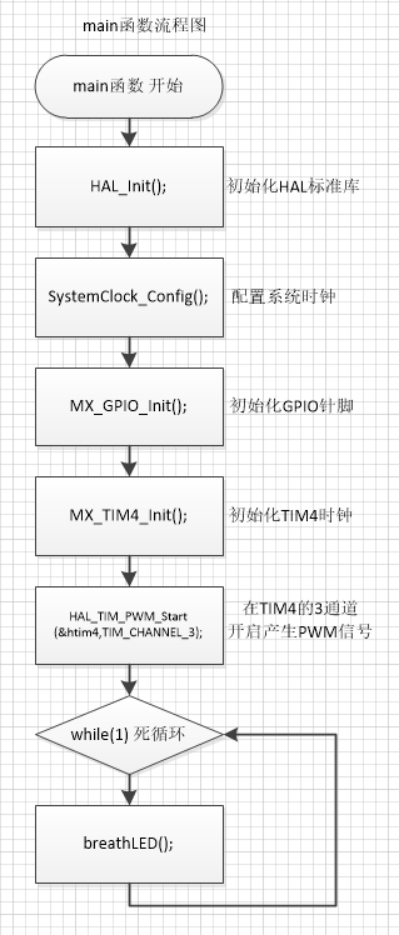

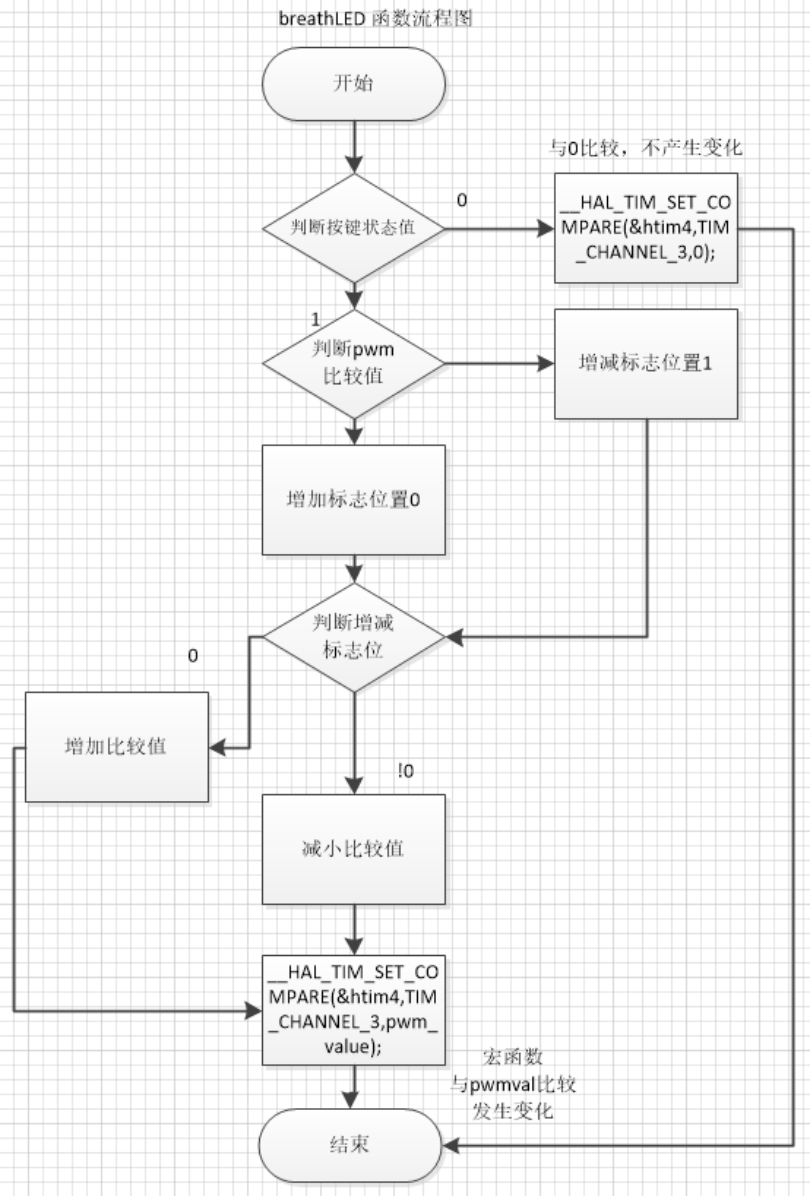

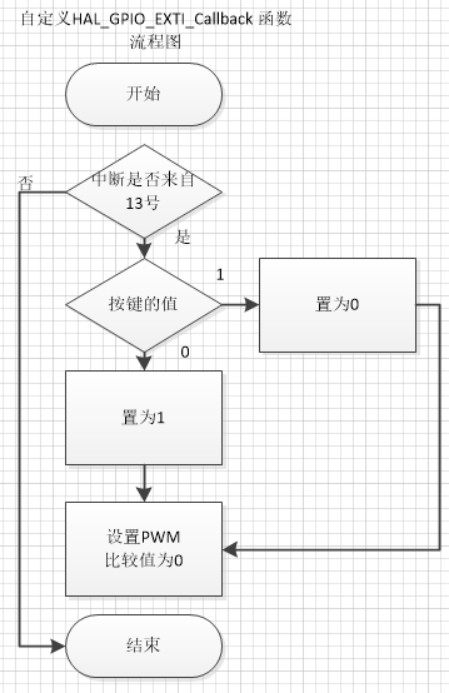

画出子任务3中实现呼吸灯的算法流程图，并说明任务实现过程中应该注意的问题。

注意点：

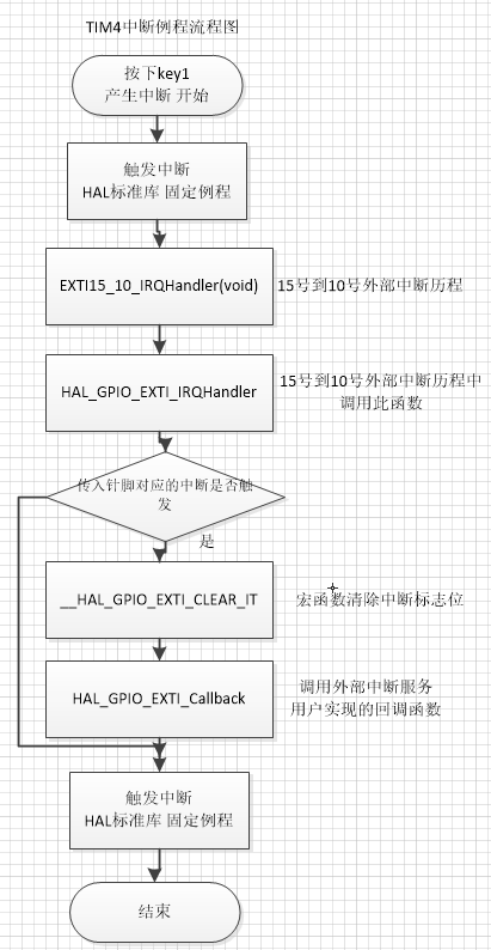

按键控制呼吸灯，在STM32CubMX中配置时，注意外部中断的触发模式：上升沿、下降沿等。

PWM的模式、PWM的比较值、时钟的分频、时钟的重装值都要注意

要深刻理解PWM和时钟中各个关键的值的关系，和PWM不同模式下值的有效性

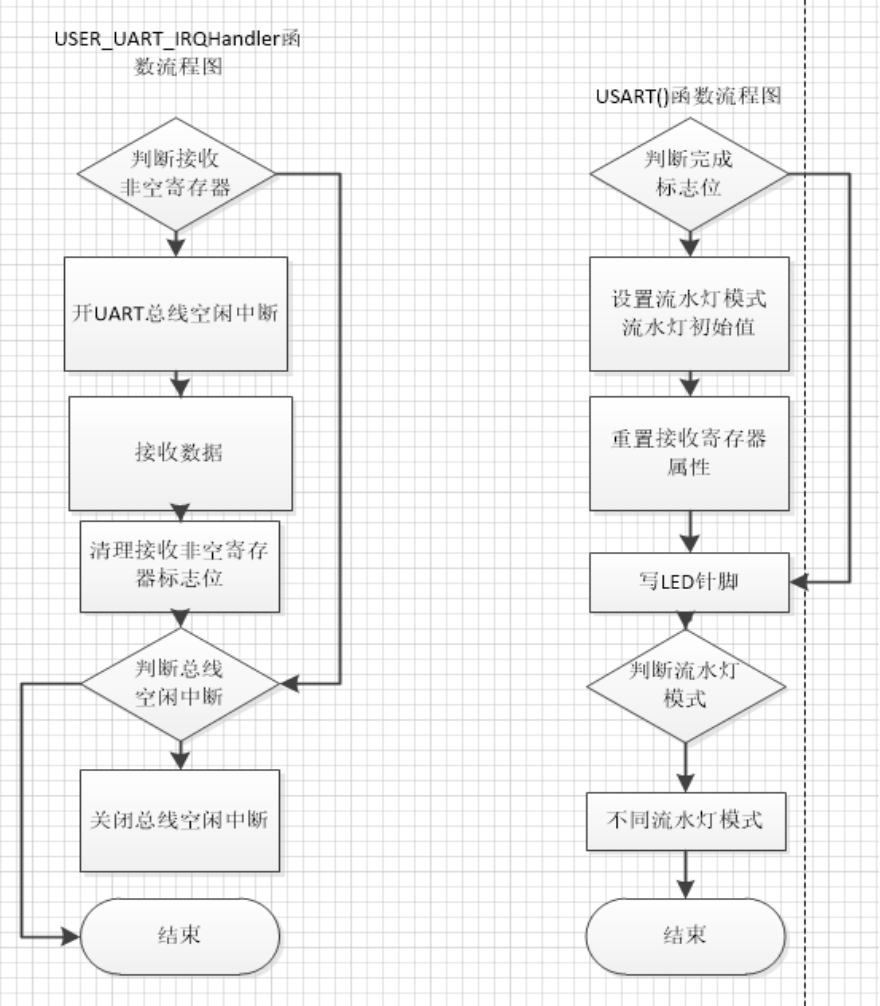

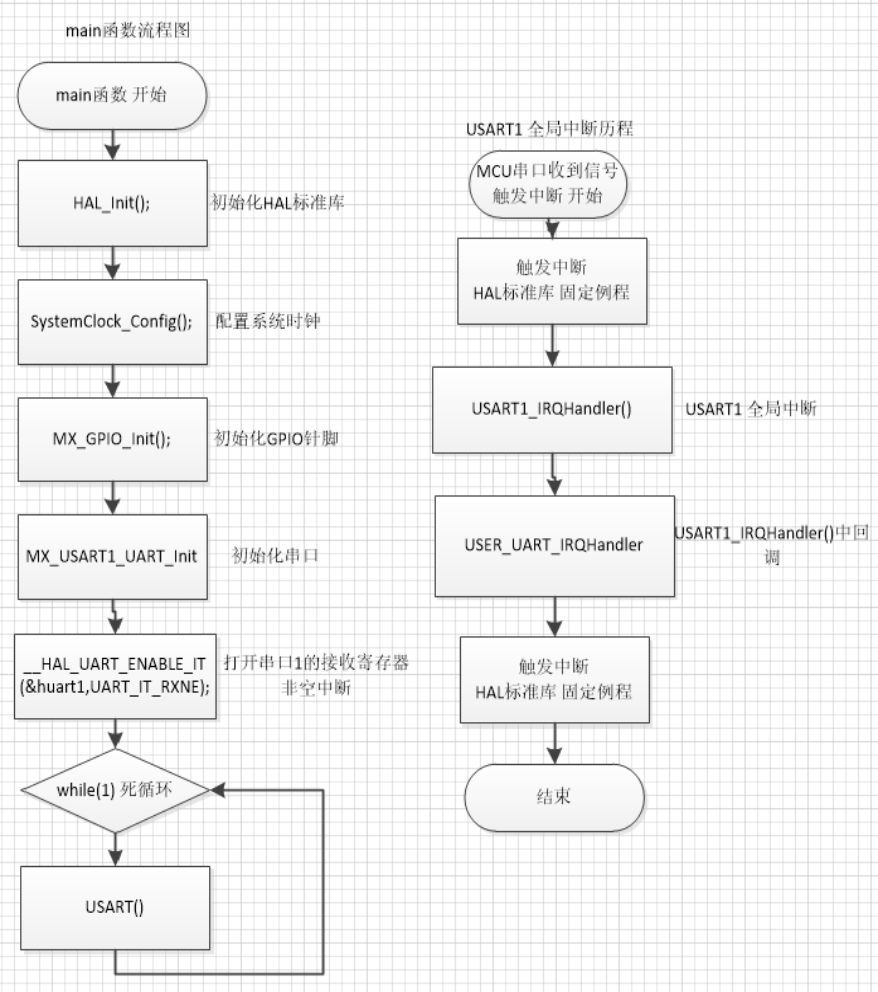

画出子任务4中实现串口控制流水灯的算法流程图，并说明任务实现过程中应该注意的问题。

注意点：

需要重定向标准输出到串口

可以利用串口输出在合适的地方添加调试代码

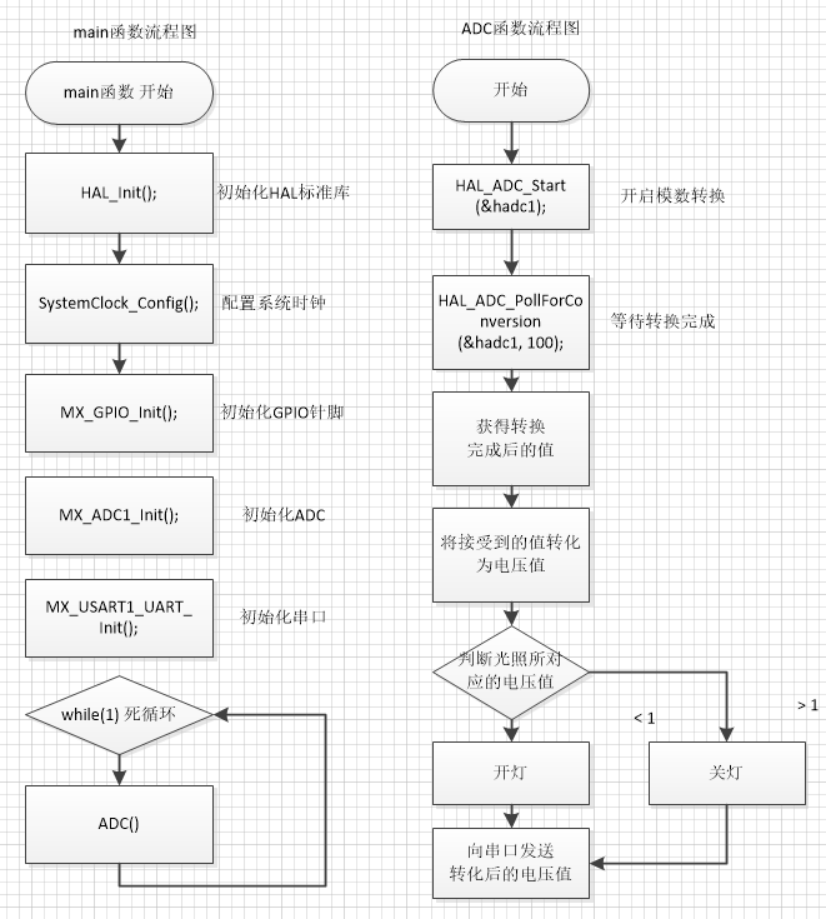

出子任务5中实现光照度控制LED开关的算法流程图，并说明任务实现过程中应该注意的问题。

注意点：

ADC 通道 配置要认真阅读原理图
