工程图学基础

画图时注意事项

1·保证长对正，高平齐，宽相等。

2·先画主形体，再画其他的“小部件”，挖孔等。

3·记得描黑。

1·点线面

V面:正面

H面:水平面

W面:侧面

线与线位置关系:

1.平行

2.相交（垂直是其中的一种）

3.交叉

线与面:

线可能有部分不可见，要用虚线。

2·画法

45°线:相同要素的正交点的连线。

3·点在几何体表面

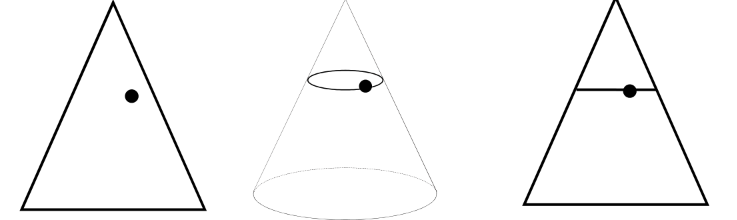

（1）·纬圆法

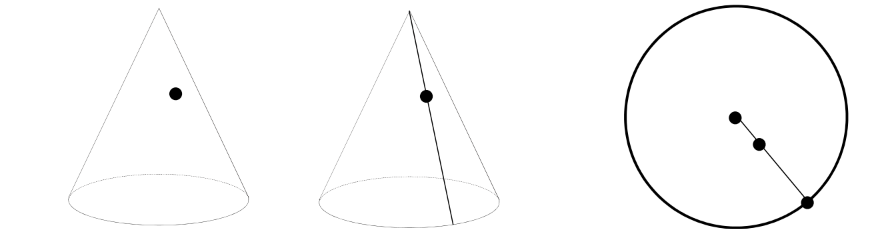

（2）·素线法

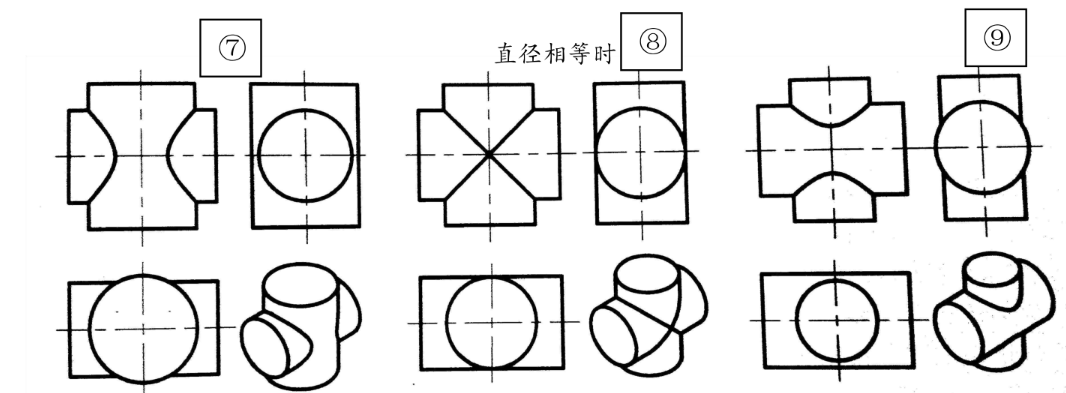

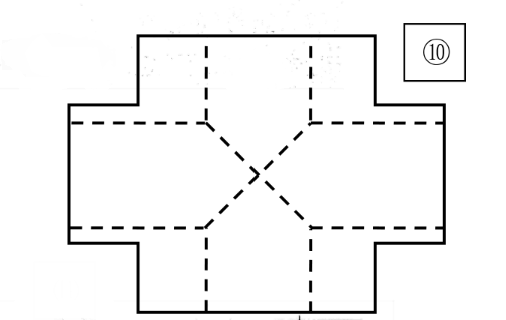

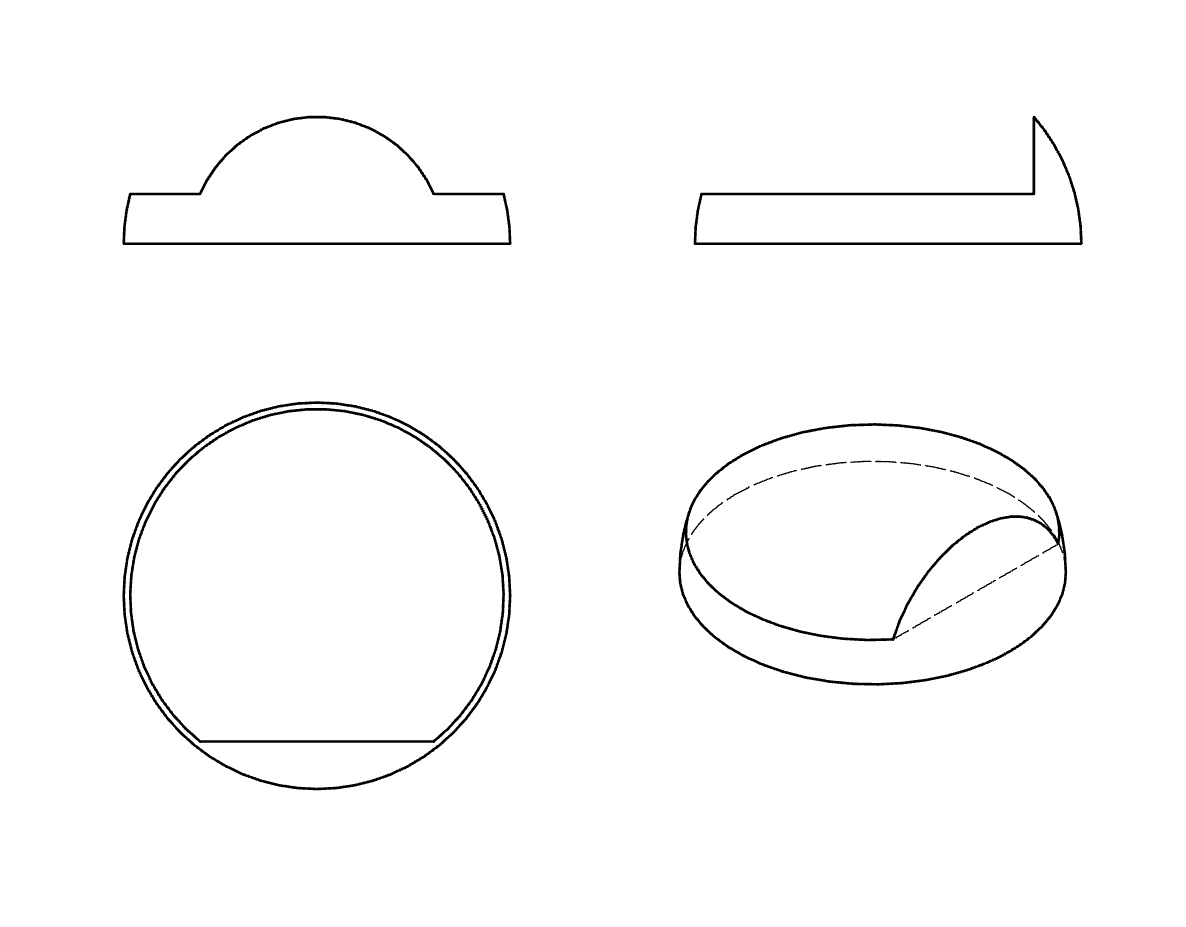

4·简单几何体被破坏时

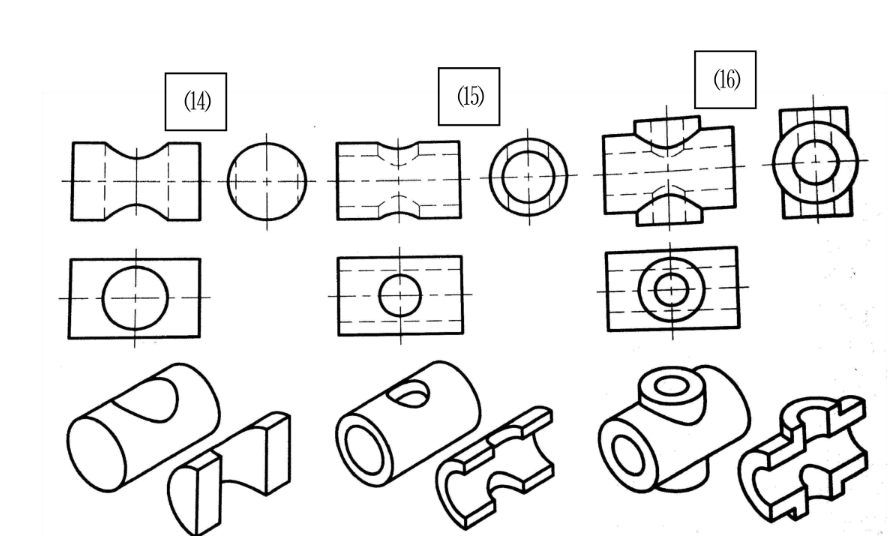

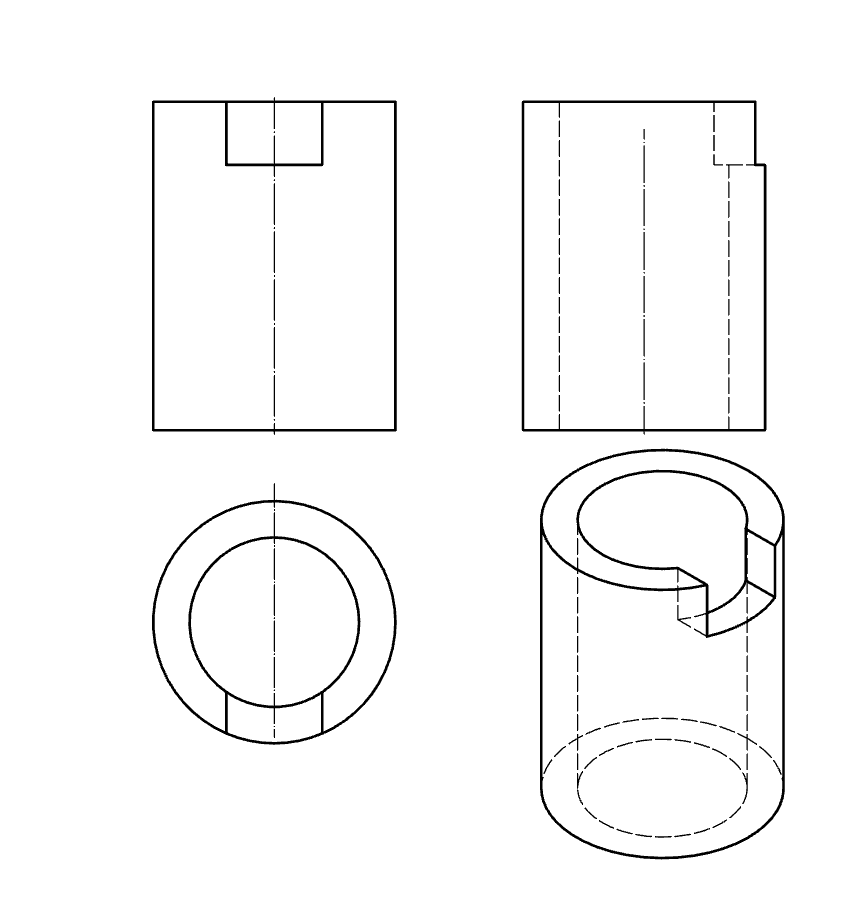

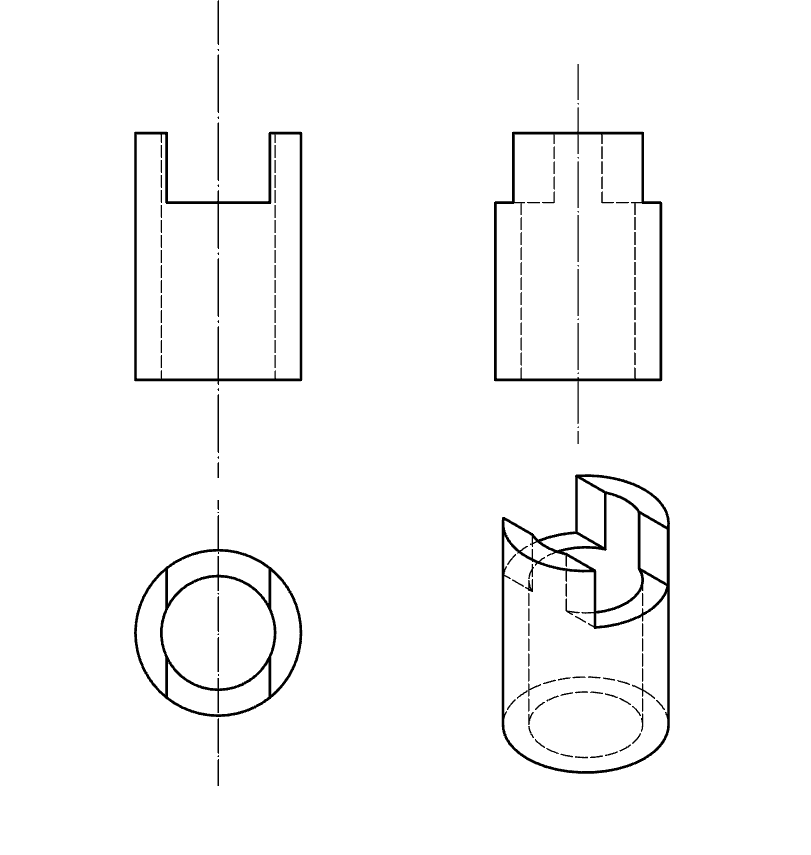

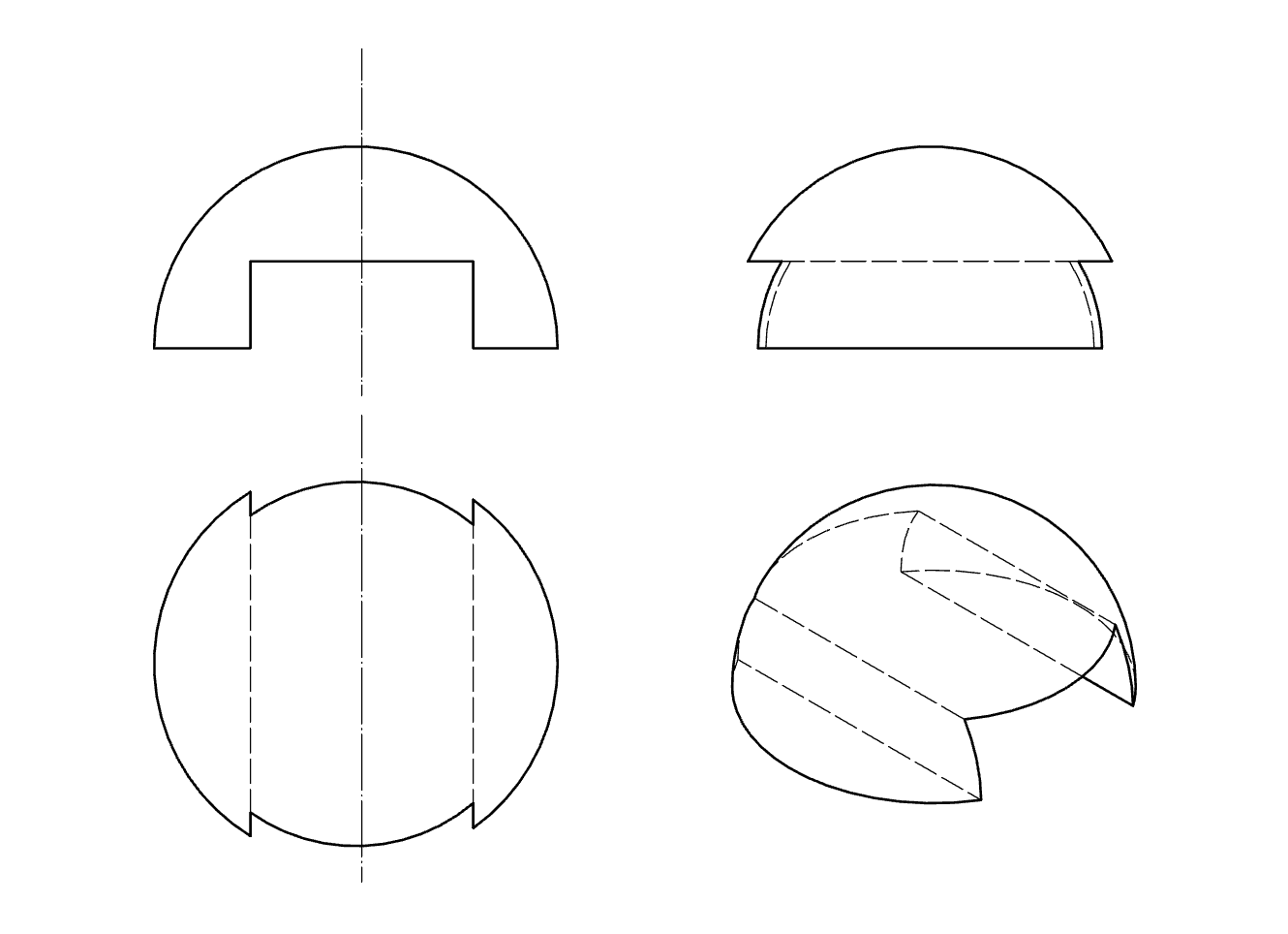

常见又重要又容易忽略又容易错的，可以说之后的组合形体的想象与作画主要依靠列出的几种样例与其他的简单几何体或是其他样例的组合。

---

---

---

---

---

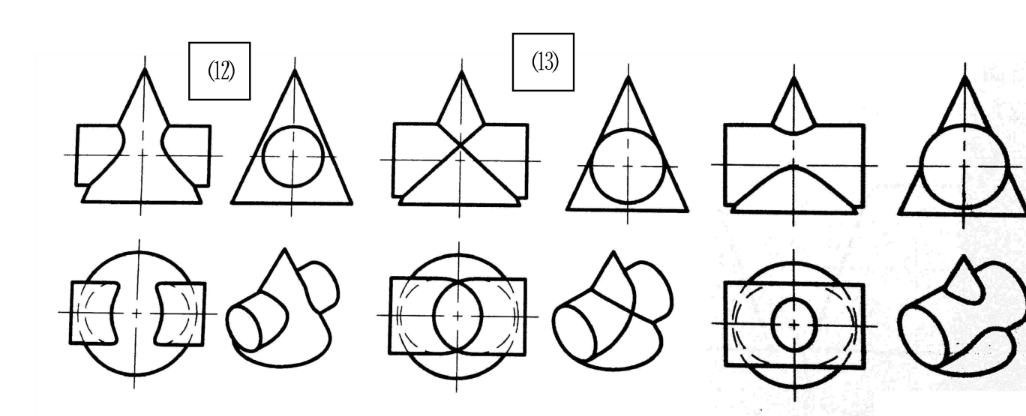

这是考的最多，也是最容易乱的，看到这种类似的图时就隔开讨论，相对独立的画他们。

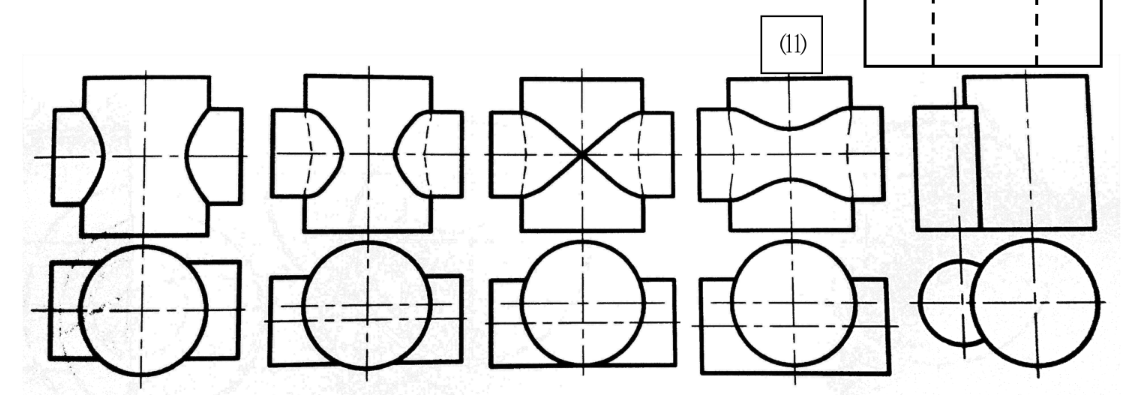

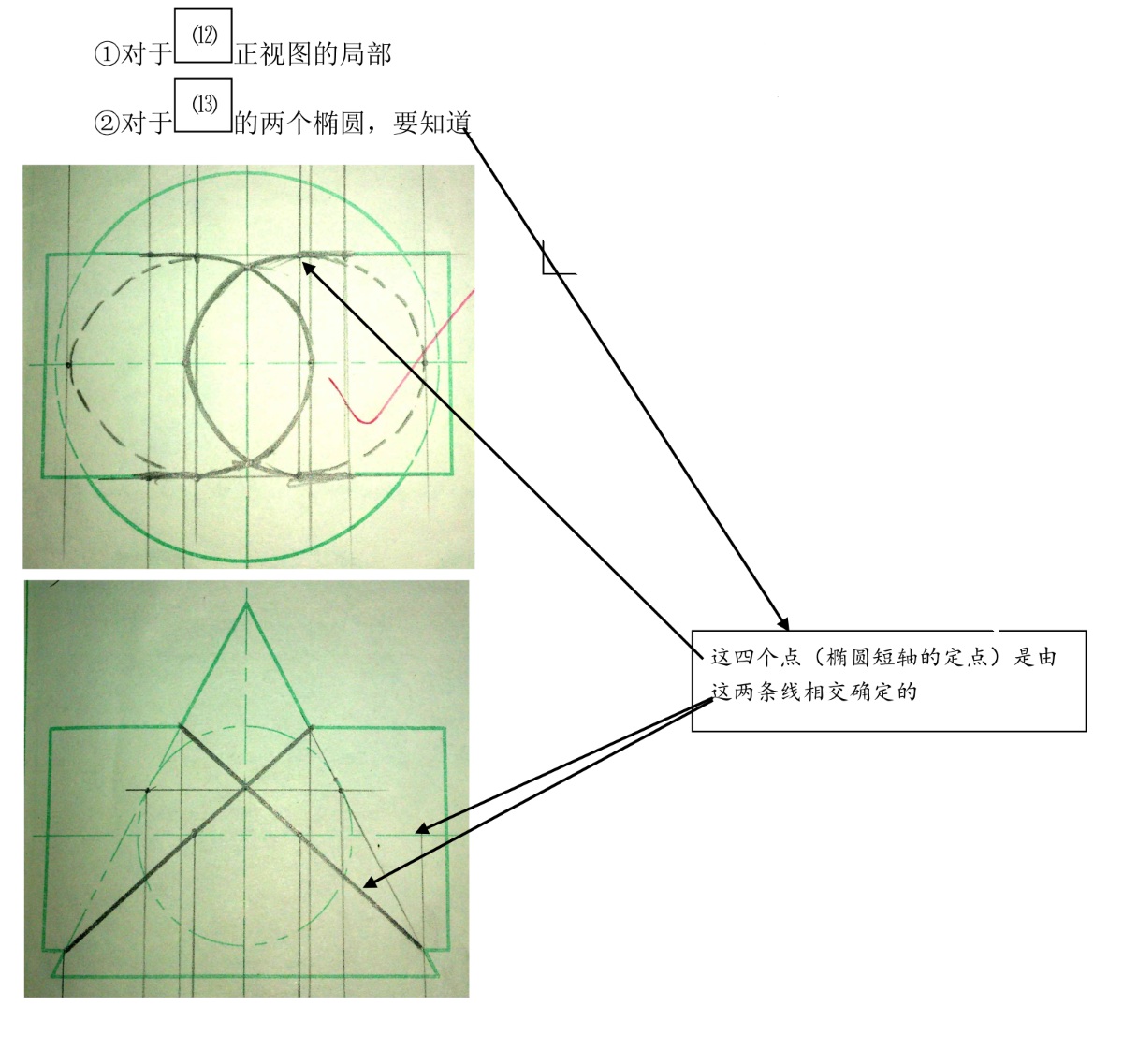

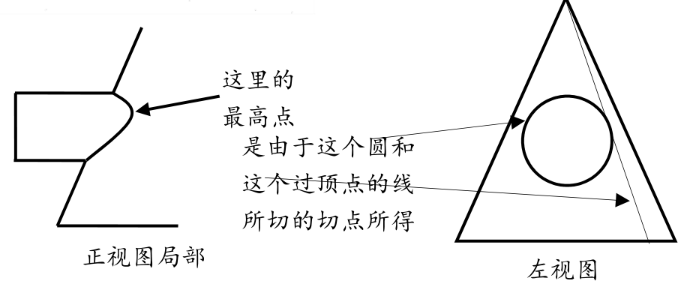

5·基本组合体个别重要的解释

6·轴测图

主要提醒以下几点

1·正等测图 : 长度比例是1:1,三个坐标轴夹角是120°。

2·斜二测图 : X轴和别的夹角是135°,在这个上面长度是真实值得一半。

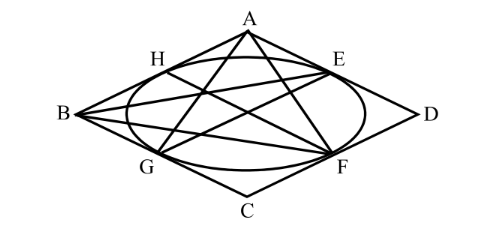

3·椭圆的用圆规画法 :


Ⅰ 先定中心
Ⅱ 然后建立个菱形 ABCD
Ⅲ 取菱形中点 EFGH
IV 以BE为半径画弧EF,同理画弧GH
V 以AF为半径画弧GF,同理画弧EH
Ⅵ 擦掉椭圆以外的（确实很麻烦）
Ⅶ 完成,欣赏下自己的作品吧

另外，画立体图时别忘了画轮廓线，还要到实践中去锻炼。

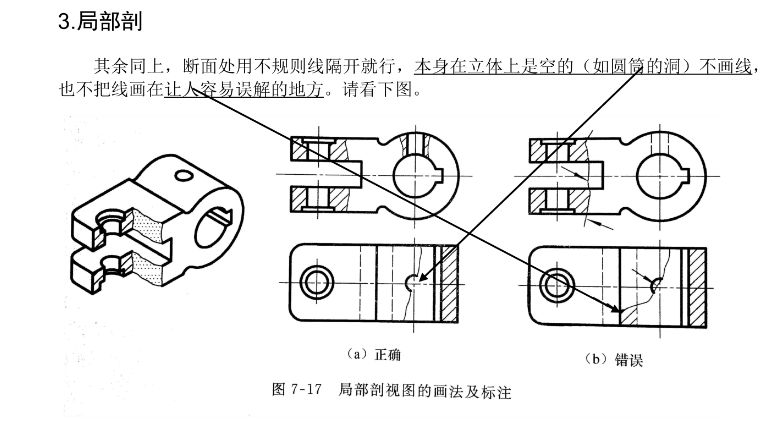

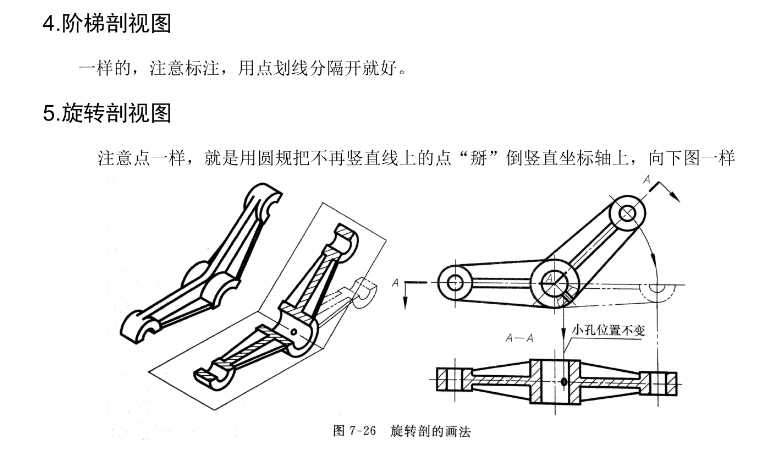

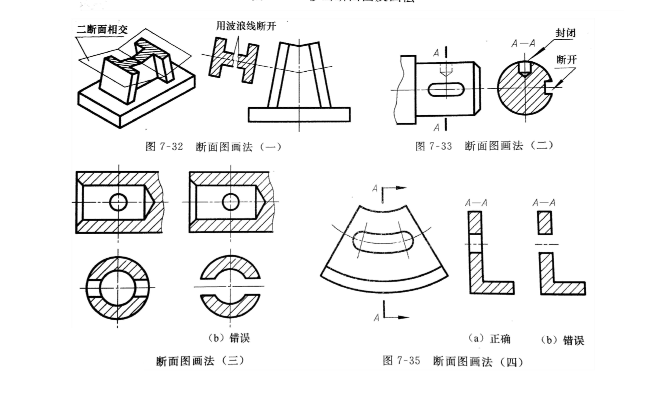

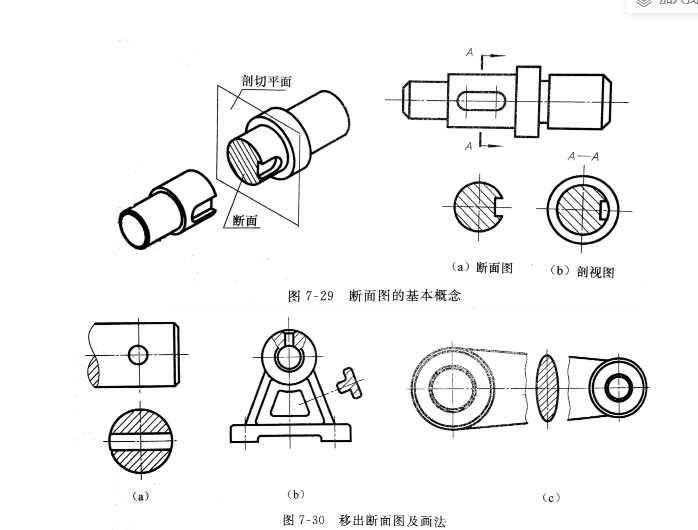

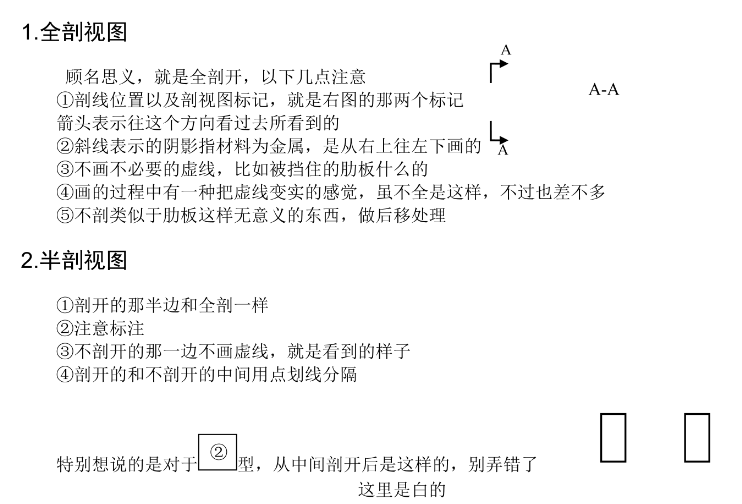

7·剖视图  断面图
