电机逆变器之三相逆变器的不同类型分析，另配三相逆变器电路图

三相逆变器这玩意儿，说白了就是个“直流变交流”的大号转换器，靠6个高速开关（IGBT）疯狂切换电流方向，整出三相电来带动机器干活，下面咱们拆开唠唠它咋运作的！

一、核心结构：六个开关管撑起全场

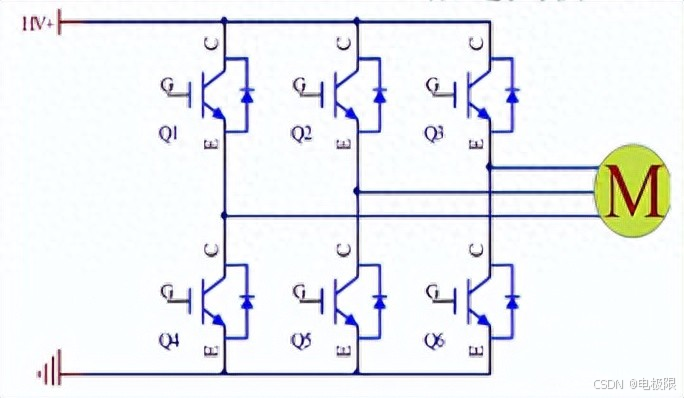

六个IGBT排排站：这货内部有3组开关（每组上下俩IGBT），像搭积木一样连在直流电上。每组管一相电，合起来就搞出三相交流电

开关必须唱反调：同一组的上下两个IGBT不能同时开，否则直接短路冒烟！必须一个开一个关，交替工作

二、工作过程：开关管蹦迪现场

基础操作：直流电进来后，6个开关按固定顺序开合（比如T1→T2→T3…），每次开3个管子，电流就顺着不同路径流到电机里，形成三相电的波形。

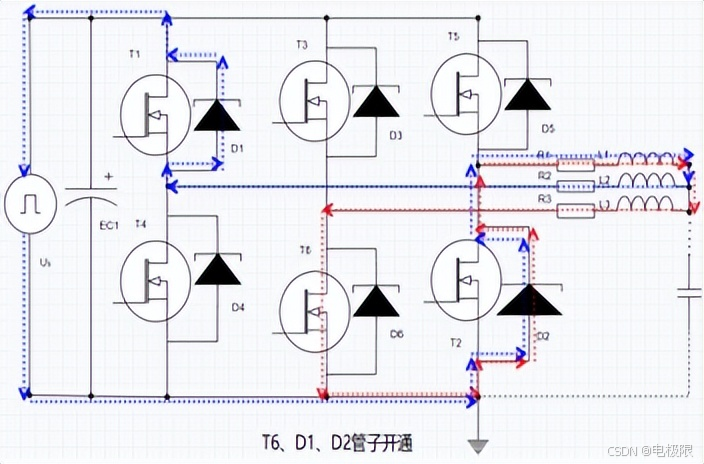

举个例子：当T5、T6、T1同时开，电流会从直流正极→T5→电机→T6→T1→直流负极，形成U相电流

1. 调电压频率有妙招：

PWM技术：通过快速开关管子（每秒几万次），把直流电“切碎”成脉冲，再拼成类似正弦波的交流电

SPWM进阶版：用正弦波当模板来切脉冲，输出波形更平滑，适合高精度设备

三、不同负载表现大不同

带电阻类设备（如电炉）：电流跟着电压走，开关切得干脆利落，6种工作模式循环走起就完事

带电感类设备（如电机）：电流有惯性不能急刹！这时候IGBT自带的二极管就派上用场——关断瞬间二极管自动导通，给电流续命，防止电压飙升烧坏设备。这种场景得有12种工作模式来回切

四、黑科技：三电平逆变器

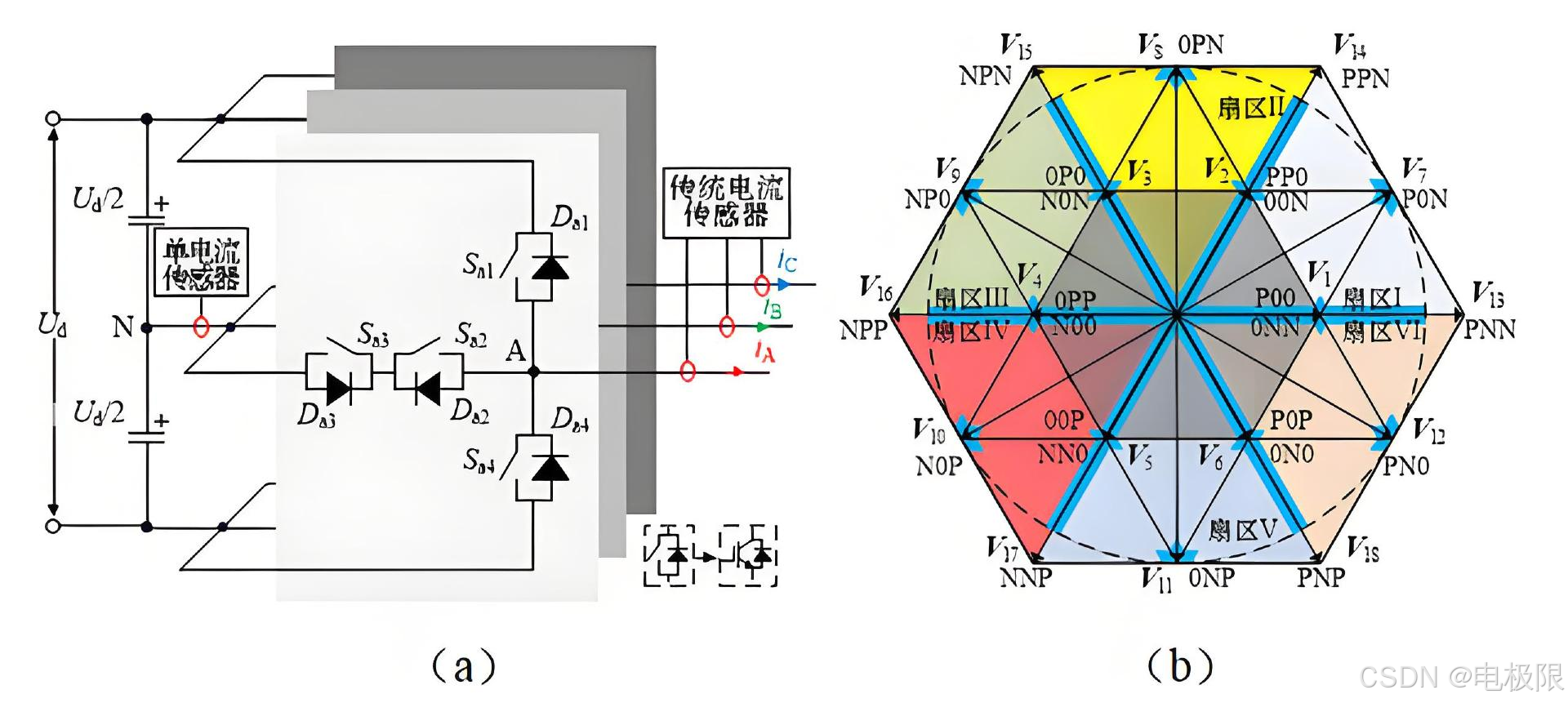

高级版本的三电平逆变器能输出+V/0/-V三种电压，靠多一组开关和二极管实现：

• “1”状态：输出+V，电流走上方开关
• “0”状态：电流走中间二极管，输出归零

“-1”状态：输出-V，走下方开关
这种设计能让波形更细腻，特别适合新能源发电和高端电机控制

最后

扛得住不平衡：三相负载不均匀也能正常工作，甚至能接单相设备（比如220V灯泡）

应用遍地开花：小到空调变频、电动汽车，大到太阳能电站、工厂生产线，没它还真转不动

搞明白这些，下次见到变频器或者光伏逆变器，你就能嘚瑟一句：“害，这不就是IGBT开关管在蹦迪嘛！
