永磁同步电机工作原理全解析以及应用场景

永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种基于同步电机原理的高效驱动装置，其核心特征为转子采用永磁体取代传统电励磁结构。以下从结构、工作原理及控制策略三方面进行专业解答:

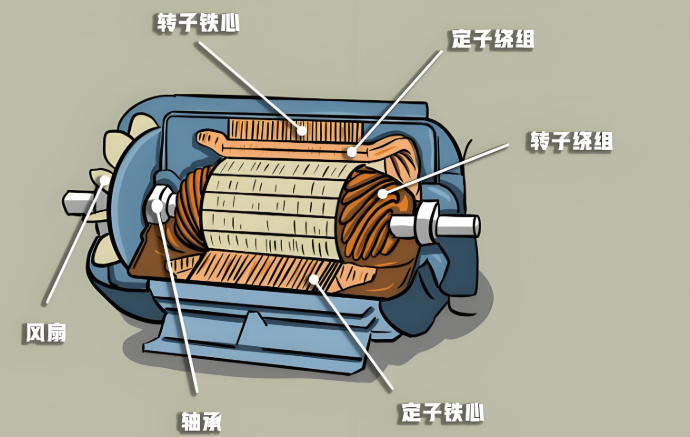

1. 结构组成‌

‌定子‌：与异步电机类似，由三相分布式或集中式绕组嵌入叠片铁心构成，通入三相交流电后生成旋转磁场。

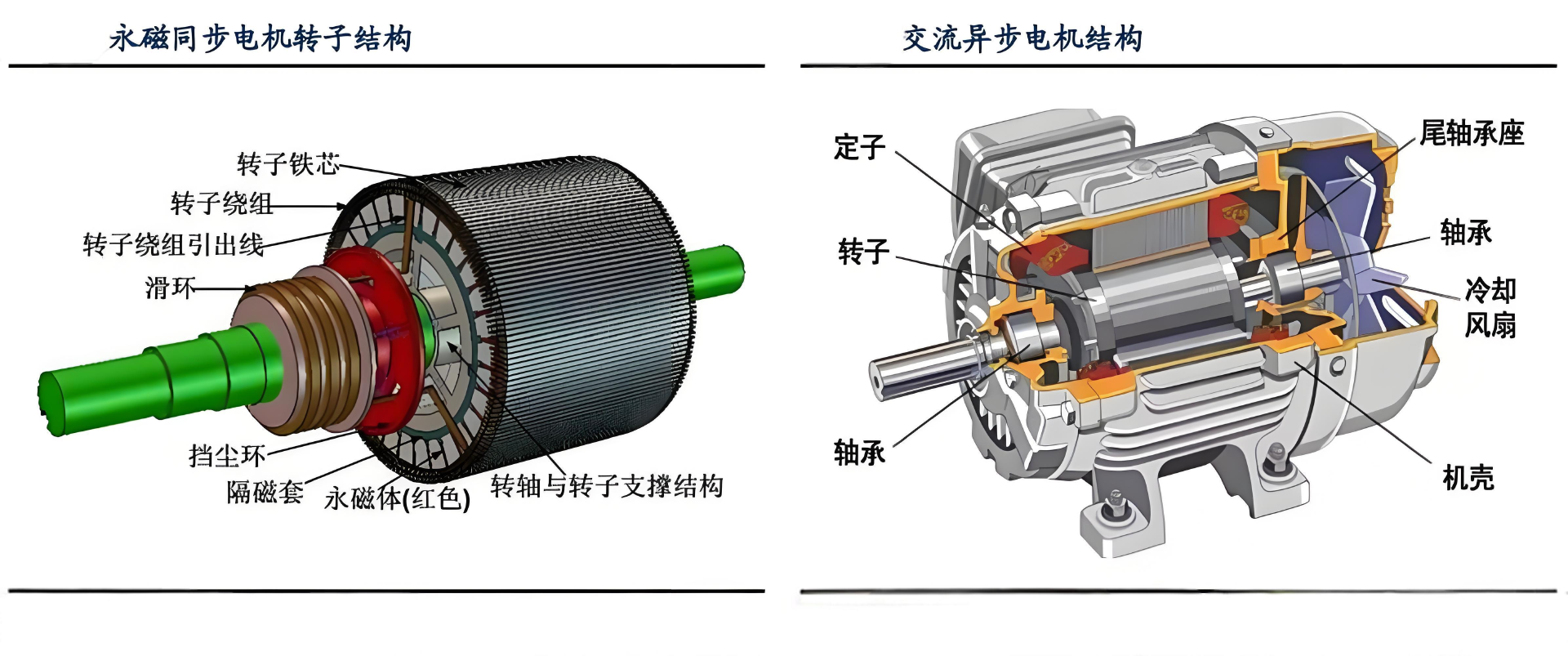

‌转子‌：采用高矫顽力永磁体（如钕铁硼NdFeB），按磁极布置方式分为表面贴装式（SPM）和内置式（IPM）。SPM转子永磁体直接粘贴于表面，结构简单；IPM则将永磁体嵌入转子铁心内部，可同时利用磁阻转矩，提升转矩密度。

工作原理‌

‌旋转磁场的生成‌：定子三相绕组通入对称交流电后，产生幅值恒定、转速为同步速

（f为电源频率，pp为极对数）的圆形旋转磁场）。

同步运行机制‌：转子永磁体建立恒定磁场，定子旋转磁场与转子磁场相互作用，通过磁拉力产生电磁转矩。稳态时，转子严格以同步速旋转，无滑差。

‌电磁转矩方程‌：电磁转矩TeTe​由永磁转矩与磁阻转矩（IPM）共同构成：

其中，ψf为永磁体磁链，Ld、Lq​为直交轴电感，id​、iq为直交轴电流分量。

功角特性‌：负载角δ（定转子磁场轴线夹角）与转矩呈正弦关系，最大转矩出现在δ=90∘，超此则失步。

控制策略‌

‌矢量控制（FOC）‌：通过坐标变换（Clark/Park变换）将三相电流解耦为直轴（id​）和交轴（iq​）分量，分别控制磁场和转矩。典型策略包括：

id=0控制：最大化单位电流转矩输出，适用于中低速。

弱磁控制：高速时注入负idid​以削弱气隙磁场，扩展恒功区。

‌直接转矩控制（DTC）‌：通过滞环比较器直接调节转矩和磁链，动态响应快，但存在转矩脉动。

‌ 关键特性‌

‌高效率‌：永磁体励磁无铜耗，效率较异步电机提高5%~10%。

‌高功率密度‌：IPM结构结合磁阻转矩，适合高扭矩需求场景。

‌宽调速范围‌：借助弱磁控制，IPM可实现3~5倍基速扩展。

‌反电动势特性‌：反电动势波形为正弦（SPM）或梯形（BLDC），与设计相关。

广泛应用于电动汽车驱动（如丰田普锐斯、特斯拉Model 3）、数控机床、航空航天作动系统及风电变桨等场景，其高动态性能与节能特性契合现代精密驱动需求
