什么是电容？电容的工作原理，频率特征又是什么？

电容

任何两个彼此绝缘又相互靠近的导体都可以构成电容器。电容是表征电容器容纳电荷本领的物理量。在两个相距很近的平行金属板中间夹上一层绝缘物质（电介质），就组成最简单的电容器，叫做平行板电容器。

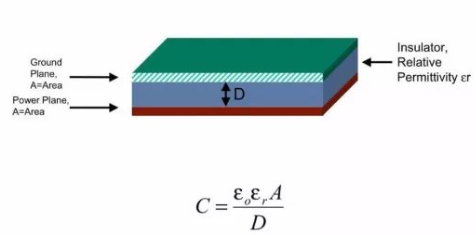

图1：平行板电容与计算公式

电容的工作原理

电容器是由两个电极及其间的介电材料构成，介质材料是一种电介质，当被置于两块带有等量异性电荷的平行极板间的电荷中，由于极化而在介质表面产生极化电荷，使束缚在极板上的电荷相应增加，维持极板间的电荷不变。

图2：电容充放电过程

电容滤波原理

电容器具有〝通高频阻低频的特性〞，滤波是利用此特性为干扰频点提供〝低阻抗路径〞。由于电容本身不具有消耗能量的特性，干扰频点只是通过电容改变了传播路径而已，故电容元件又称反射式滤波元件。

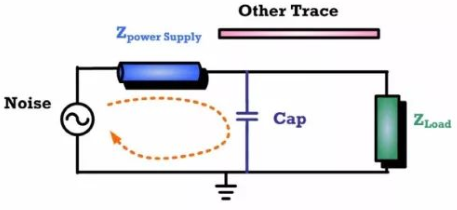

图3：电容滤波原理

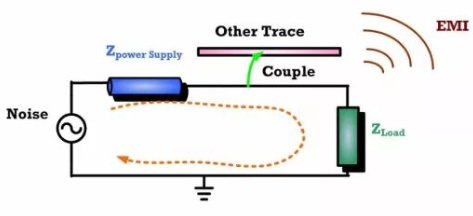

任何信号只有构成回路才能产生电流，回路面积越小产生的EMI干扰就越小，而回流面积取决于信号路径长度，以及回流路径长度，信号布线长度与回流路径长度构成的回路面积越小越好，通过增加高频电容来缩短信号回流面积是解决EMC问题的杀手锏之一。

干扰实质上并没有穿过电容到地消耗掉，而是类似电池充电，干扰被吸收到电容两端，电容容值大小改变的是电荷移动的速度，也就是充放电的速度；简单理解电容旁路的原理就是干扰在很小的路径范围内重复移动轨迹。

电容的频率特性

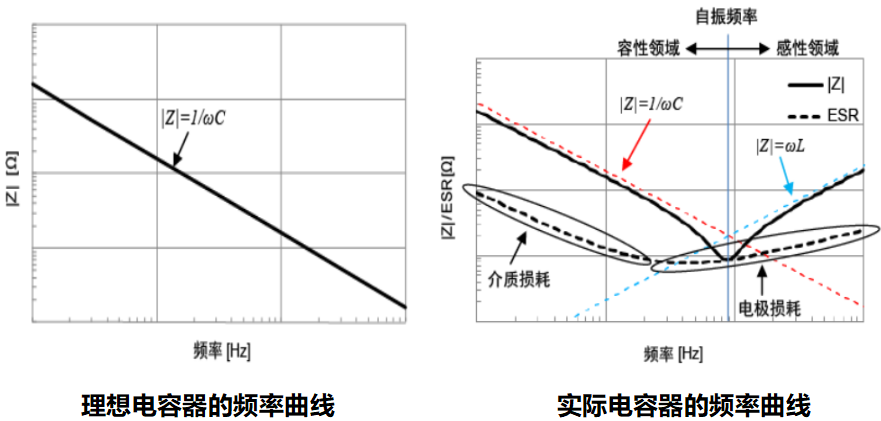

图4：电容的频率特性对比

电容容性区域&感性区域：

低频范围内非常接近理想电容器，阻抗与频率成反比，此区域称为容性区域。随着频率的改变，阻抗却成升高趋势，电容的寄生电感影响非常明显，此区域称为感性区域。

电容的ESR与ESL：



图5：电容的电路等效模型

ESR是Equivalent Series Resistance的缩写，翻译过来就是等效串联电阻，电容的ESR就是电容串联等效电阻。

     ESL是Equivalent Series Inductance的缩写，翻译过来就是等效串联电感，电容的ESL就是电容串联等效电感。

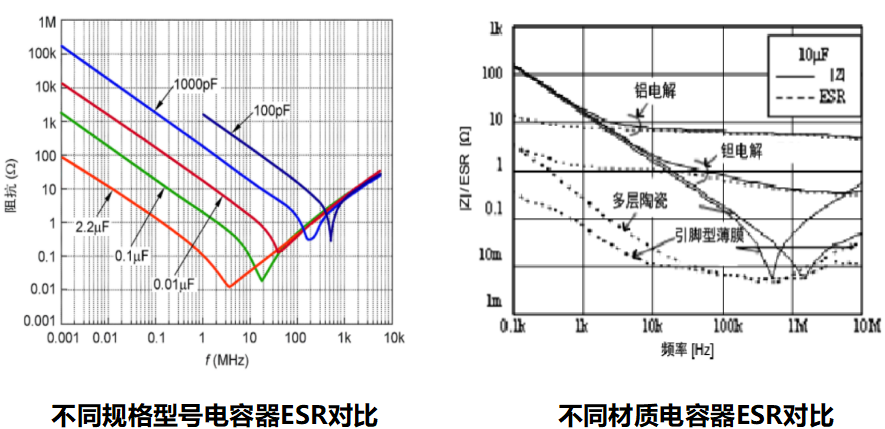

图6：电容的ESR曲线对比

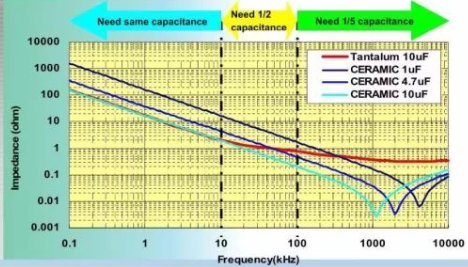

要得到更好的EMC滤波特性，电容具有低ESR是很重要的；由于电容自身的谐振点，所以电容并联使用时，拓宽通频带的同时，也产生新的反谐振点；为减少反谐振点的个数，选择滤除不同频段的电容时，相邻容值最好相差100倍的量级。

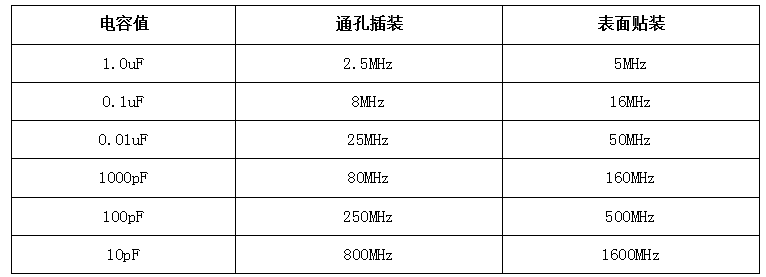

自谐振频率（Self Resonant Frequency）：

阻抗最小值时的频率称为自谐振频率，此时Z=ESR，电容的自谐振点也是阻抗最低点。



电容ESR/ESL的影响因素

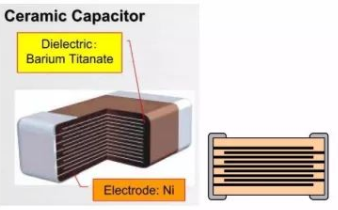

贴片电容的叠层结构

图7：贴片叠层结构对ESR的影响

内部电极层数越多，意味着层间电阻并联越多，即阻抗越小，同样道理ESR就越小。

材质的电阻率

ESR与材质的电阻率相关，不同材质ESR不同，ESR越小，便能使噪声被旁路的越多，即插入损耗越大，噪声抑制能力就越好。

图8：材料的电阻率对ESR的影响

ESR会将纹波电压，转换为热能，若ESR越高，则转换的热能就越多；随着纹波电压的增大，电容温度上升，ESR越大温度上升就越多。温度上升，电容值也会有所下降，不同材质的电容，随温度升高时电容值的稳定性不同。

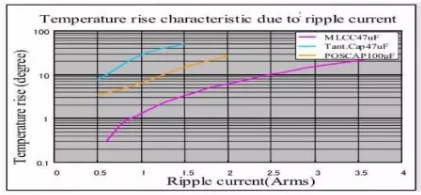

图9：ESR对纹波电流的影响
