思科交换机实现SSH远程登录

思科交换机实现SSH远程登录

SSH远程登录：是为了方便在外地对交换机实现远程配置的一种方式。

实验器材：一台交换机，一台PC机，一条直通线

实验目的：在PC机上对交换机进行配置

实验思路：  1、给PC机配置IP地址，

1. 给交换机设置vlan的IP地址
2. 设置进入特权模式的密码
3. 设置用户名和密码
4. 设置域名
5. 进入vty
6. 设置密钥，及版本
7. 再次打开vty 设置允许ssh登录
8. 在PC机上验证

实验拓扑图：

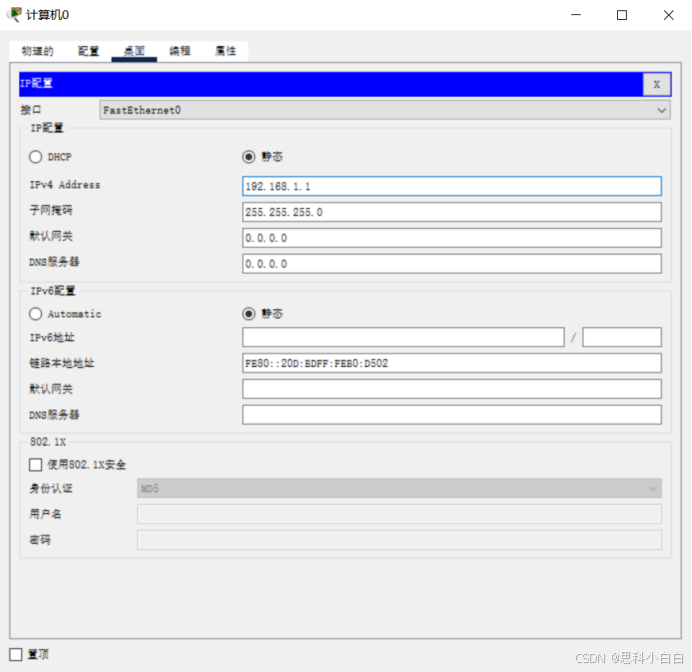

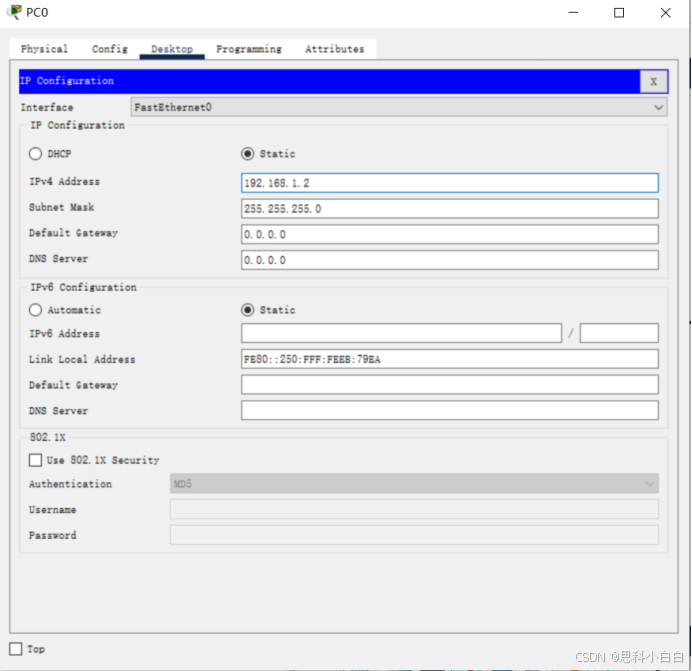

给PC机配置IP地址（单击PC机电脑图标）选择桌面再选择IP配置（IP Configuration）配置IP地址为192.168.1.1 子网掩码为255.255.255.0：

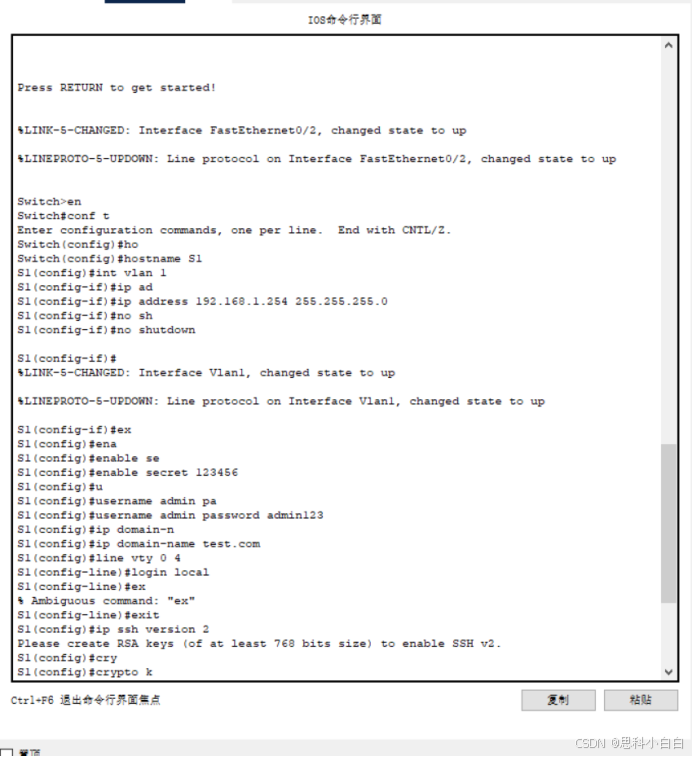

交换机配置(单机交换机图标)进行命令行界面（CLI）回车：

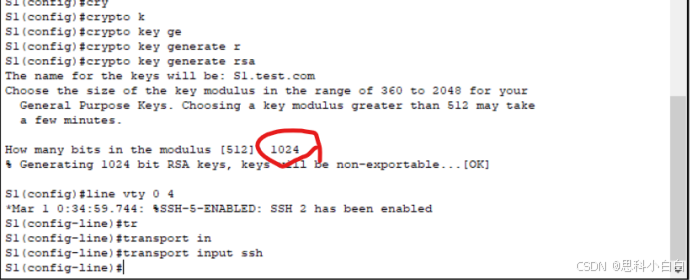

在标记位置输入1024

命令解释：hostname S1 给交换机命名

          int vlan 1 进行默认vlan1

          ip address 192.168.1.254 255.255.255.0 给vlan设置IP地址

          no shutdown 激活地址

          enable secret 123456 设置进入特权模式的密码

          username admin password admin123 设置用户名和密码

          ip domain-name test.com 设置域名

          line vty 0 4 进行虚拟接口

          login local 设置允许本地登录

          ip ssh version 2 设置版本

          crypto key generate rsa  设置密钥

          transport input ssh 设置允许ssh登录

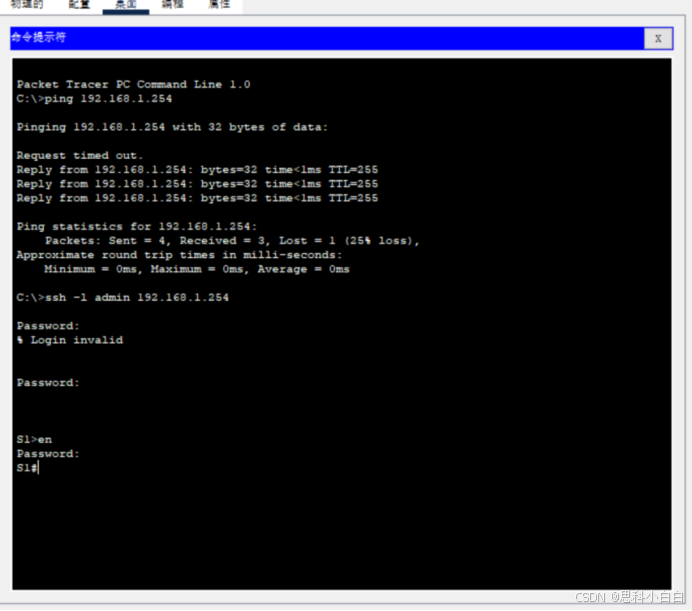

在PC机上测试、先测试连通性、再测试登录：

交换机中的配置：

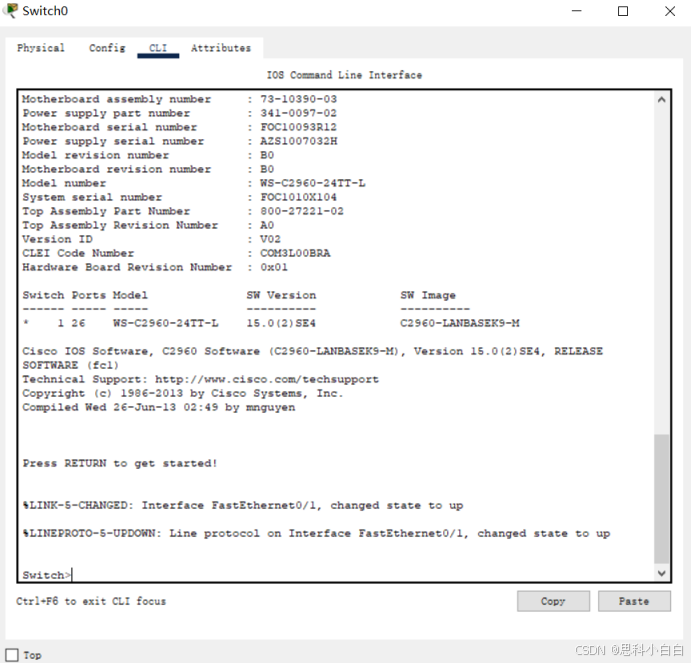

单机交换机进入CLI界面回车：

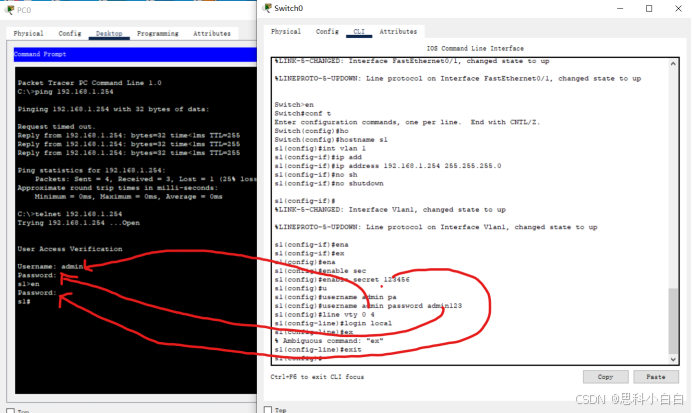

在PC机中去验证：
