网络分析仪工作原理

一、引言

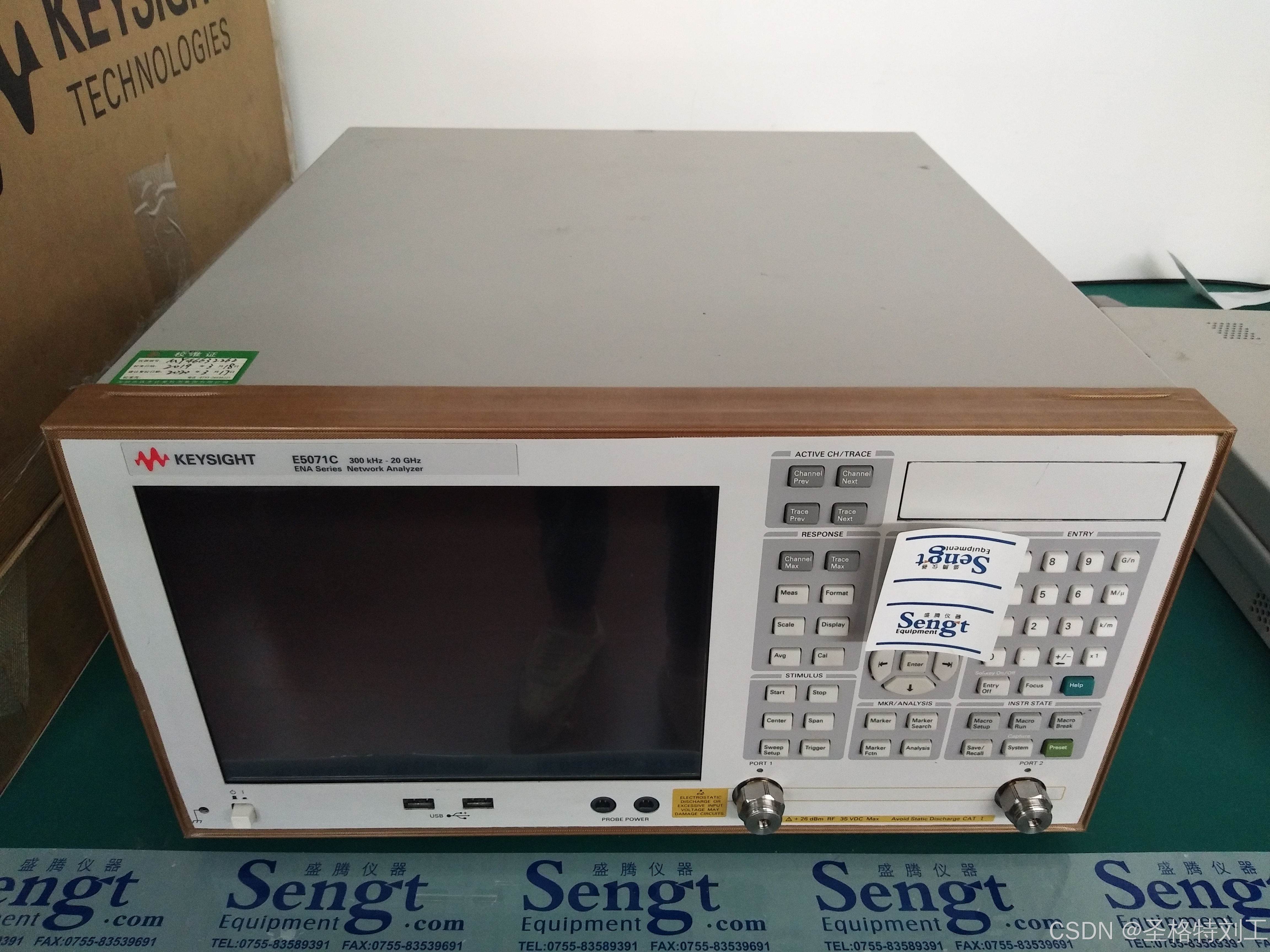

网络分析仪（Network Analyzer，NA）是电子测量领域中常用的测试设备，主要用于分析射频（RF）和微波组件（如天线、滤波器、放大器等）的网络特性。网络分析仪的核心任务是测量散射参数（S参数），这些参数可以描述电路或组件在信号传输过程中的行为。常见的测量对象包括阻抗匹配、反射、传输、增益等特性。

在本文中，我们将深入探讨网络分析仪的工作原理，包括其基本原理、工作流程以及主要组成部分。

二、网络分析仪的基本原理

网络分析仪的工作原理基于“信号传输特性”的分析。其主要功能是测量信号在被测试设备（Device Under Test，DUT）中的传输和反射行为，分析其频率响应。为了实现这一目标，网络分析仪利用射频信号源（通常为激励信号源）生成信号，通过被测设备传输，并在接收端对信号进行分析。

1. 散射参数（S参数）

散射参数（S-parameters）是描述网络如何响应入射信号的一个重要工具。S参数反映了信号在网络中的传输和反射特性，常见的散射参数包括：

• S11：输入端口的反射系数，表示信号从端口1反射回来的部分。通常用于测量输入端口的匹配程度。
• S21：从输入端口到输出端口的传输系数，表示信号从端口1传输到端口2的能力。
• S12：从输出端口到输入端口的传输系数，表示信号从端口2回传到端口1的能力。
• S22：输出端口的反射系数，表示信号从端口2反射回来的部分。用于测量输出端口的匹配程度。

通过这些S参数，网络分析仪能够全面评估一个射频设备的传输特性、损耗、反射等性能指标。

三、网络分析仪的工作流程

网络分析仪的工作流程可以分为以下几个阶段：

1. 信号源产生与激励

网络分析仪的核心功能之一是信号源生成。仪器通过信号源生成一个特定频率范围内的射频信号，并将该信号输入到被测设备。信号源通常具有可调的频率、幅度和相位控制，以便对不同频段和条件下的性能进行测试。

2. 信号传输至被测设备

信号通过**测试端口（Test Port）**进入被测设备或网络。被测设备通常是一个射频组件，如放大器、滤波器、天线等。信号在通过DUT的过程中会发生多种变化，包括传输、反射、增益和损耗等。

3. 反射与传输测量

• 反射测量：当信号传输到被测设备时，会有一部分信号被反射回来，反射信号的大小和相位变化能够反映出DUT的阻抗匹配情况。网络分析仪通过测量反射信号的幅度和相位，得到S11（输入端反射）和S22（输出端反射）参数。

• 传输测量：另外一部分信号会穿透被测设备，传输到输出端。网络分析仪通过测量传输信号的幅度和相位，得到S21（正向传输）和S12（反向传输）参数。这些参数揭示了设备对信号的传输效率、增益或衰减程度。

4. 频率分析与数据处理

网络分析仪通过多个频率点采样信号响应（反射和传输），并对信号进行频域分析。频率范围通常从几十赫兹到数十吉赫兹不等，覆盖射频和微波频段。

采样到的信号会经过模数转换（ADC）数字化后进行处理，通常包括傅里叶变换等数学运算，将时域信号转换为频域信号。然后，网络分析仪通过显示屏展示S参数的变化曲线，或者输出表格数据供用户进一步分析。

5. 显示与结果分析

网络分析仪通过其显示屏或连接的外部计算机界面显示测量结果。常见的展示方式包括：

• S参数图：显示各个S参数随频率的变化。对于S11和S22，可以展示反射损耗（dB），对于S21和S12，展示传输增益或插入损耗。
• 极坐标图：通过极坐标图展示反射系数，帮助用户理解阻抗匹配情况。
• Smith图：用于显示阻抗匹配和反射系数的变化，特别适用于射频设计中的阻抗匹配分析。

这些图形化的数据显示了被测设备在不同频率下的性能，帮助用户判断其是否符合设计要求。

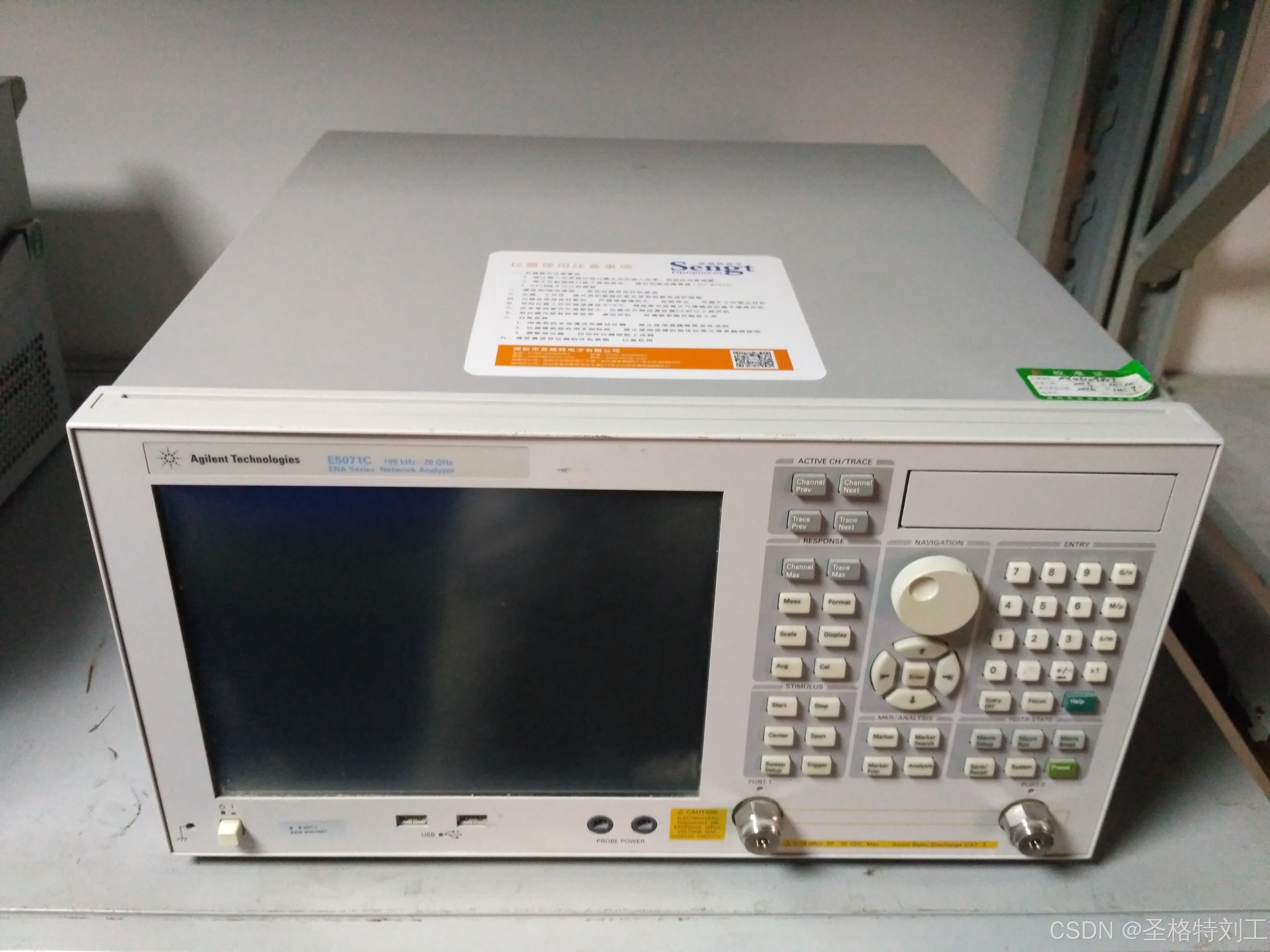

四、网络分析仪的主要组成部分

网络分析仪通常由以下几个关键部分组成：

1. 信号源（Source）

信号源用于生成测试信号，通常具有可调的频率、幅度和相位控制。信号源的精度和稳定性对测量结果有直接影响。

2. 测试端口（Test Ports）

测试端口是连接被测设备的接口，通常为射频同轴连接器或波导接口。网络分析仪至少配备两个测试端口，分别用于信号输入和接收反射信号。

3. 接收器（Receiver）

接收器用于接收从被测设备传来的信号，并对其进行放大、滤波、频率转换等处理。接收器将信号数字化后传输到计算单元进行分析。

4. 计算单元（Processor）

计算单元负责处理信号并进行频域分析。它通常包含数字信号处理器（DSP），通过傅里叶变换等算法计算S参数，最终展示测量结果。

5. 显示单元（Display）

显示单元用于呈现测量结果，通常为液晶屏或外接计算机。用户可以在显示器上查看反射、传输参数图、S参数变化曲线等。

五、网络分析仪的应用领域

网络分析仪广泛应用于射频和微波领域，尤其是在以下几个重要领域中：

• 射频组件测试：用于测量天线、滤波器、放大器、匹配网络等射频组件的性能。
• 无线通信系统开发：用于测试无线通信设备的信号传输性能，确保设备在不同频率下的工作稳定性。
• 雷达系统调试：测量雷达系统中信号的反射和传输特性，确保系统的有效性。
• 电磁兼容性（EMC）测试：测试设备对电磁干扰的抑制效果，确保符合EMC标准。
• 无线网络优化：通过分析设备的S参数和频率响应，优化无线网络的性能和覆盖。

六、结论

网络分析仪是一种强大的射频测试工具，能够精确测量设备的散射参数（S参数），分析其反射、传输、增益等性能。通过信号源的生成、信号的传输与接收、信号处理和分析，网络分析仪为射频设计、测试、优化提供了不可替代的支持。随着技术的发展，网络分析仪正不断提高测量精度、速度和功能，为射频工程师提供更全面、更精确的分析工具。
