安捷伦 N9020A 频谱分析仪使用指南

1. 介绍安捷伦 N9020A 频谱分析仪

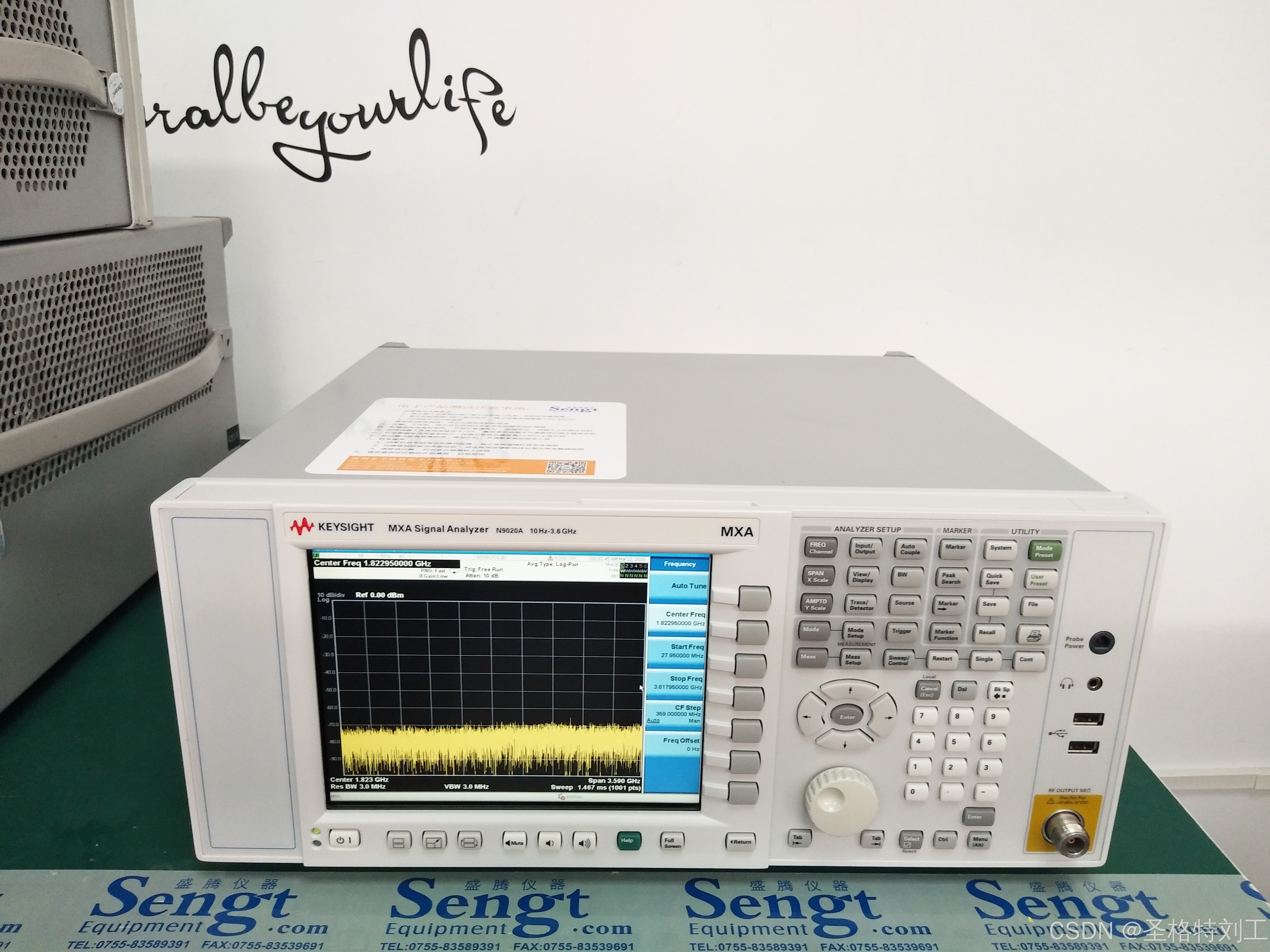

安捷伦（Agilent）N9020A 是一款高性能信号分析仪，广泛应用于射频（RF）和微波信号测试领域。该设备属于 EXA 系列，具有较高的频率范围（10 Hz 至 50 GHz，具体范围取决于配置），并支持多种测量功能，如信号功率测量、调制分析、谐波测试等。N9020A 主要用于无线通信、雷达系统、电子战和射频器件的研发与测试。



本指南将详细介绍 N9020A 频谱分析仪的基本功能、操作方法、常见测量应用以及注意事项，帮助用户高效掌握设备使用技巧。

2. N9020A 主要功能与技术特点

2.1 频率范围

N9020A 具有灵活的频率范围，可根据需求选配不同的频段：

• 标准配置支持 10 Hz - 26.5 GHz
• 选配最高可达 50 GHz
• 可外接混频器扩展至更高频率

2.2 主要功能

• 基本频谱分析：实时显示信号频谱，测量信号幅度、功率、带宽等参数。
• 谐波与杂散分析：检测设备产生的谐波失真和杂散信号，评估系统性能。
• 调制分析：支持多种模拟和数字调制格式（如 AM、FM、QAM、QPSK、OFDM）。
• 相噪测量：用于测量信号源的相位噪声特性。
• 信号功率测量：测量功率谱密度（PSD）、占用带宽（OBW）和通道功率（ACP）。
• 时域分析：结合矢量信号分析功能，可观察信号的时域特性。

2.3 连接接口

• 射频输入端口（50Ω，N型或 2.4mm 连接器）
• USB 接口（支持 U 盘数据存储）
• LAN 接口（远程控制）
• GPIB 接口（用于自动化测试）

3. N9020A 基本操作步骤

3.1 开机与初始化

1. 连接电源：确保设备连接到稳定的电源，建议使用 UPS 保护。
2. 按下电源按钮：设备启动后进行自检，确保所有系统组件正常运行。
3. 等待初始化完成：N9020A 需要几分钟时间完成自检和系统加载。

3.2 设置频谱分析参数

在主界面上，用户可以通过前面板的物理按键或触摸屏设置测试参数：

1. 中心频率（Center Frequency）：

   • 设定测量的中心频率，例如 2.4 GHz（适用于 Wi-Fi 信号测试）。

2. 频率跨度（Span）：

   • 设定观察的频率范围。例如，10 MHz 表示查看 2.395 GHz - 2.405 GHz 之间的信号。

3. 分辨率带宽（RBW, Resolution Bandwidth）：

   • 决定信号分辨率，较小的 RBW 可提高频谱细节，但测量时间较长。

4. 视频带宽（VBW, Video Bandwidth）：

   • 平滑信号波形，通常设置为 RBW 的 1/3 到 1/10。

5. 参考电平（Ref Level）：

   • 设定最大输入信号电平，以避免输入信号超载导致测量失真。

6. 输入衰减（Attenuation）：

   • 调节输入信号的衰减量，防止强信号损坏分析仪。

3.3 频谱测量

1. 连接 DUT（被测设备）：

   • 通过合适的射频电缆连接信号源或被测设备。

2. 观察信号：

   • 在屏幕上查看实时频谱图，分析信号的幅度和频率特性。

3. 峰值搜索（Peak Search）：

   • 按 “Peak” 按钮，自动识别频谱中的最高峰值。

4. 信号标记（Markers）：

   • 添加标记点，以精确测量特定频率的功率。

5. 信号存储：

   • 通过 USB 端口保存测量数据，便于后续分析。

4. 典型测量应用

4.1 无线通信信号分析

N9020A 可用于 Wi-Fi、LTE、5G、蓝牙等无线通信标准的信号分析：

• 测量载波频率和带宽
• 评估调制质量（EVM）
• 分析邻道泄露功率（ACP）

4.2 EMC（电磁兼容性）测试

用于评估设备的电磁辐射，确保符合国际标准（如 FCC、CISPR）：

• 测量辐射发射（RE）
• 评估谐波和杂散信号

4.3 信号源相噪测量

• 通过相位噪声选件，测量信号源的相噪特性，评估信号质量。

4.4 放大器与滤波器测试

• 评估增益、带宽和线性度
• 测试带外抑制性能

5. 远程控制与自动化测试

N9020A 支持远程控制，适用于自动化测试环境：

• SCPI 命令控制：通过 USB、LAN 或 GPIB 发送 SCPI 指令，实现自动测量。
• MATLAB/LabVIEW 集成：可使用 MATLAB 或 LabVIEW 编写测试脚本，提升测试效率。

6. 使用注意事项

6.1 设备保护

• 避免过高输入功率（通常 ≤ +30 dBm），防止损坏输入端口。
• 使用适当的射频适配器，减少信号损耗和反射。

6.2 维护与校准

• 定期清洁屏幕和按键，防止灰尘积聚。
• 按照厂家建议进行年度校准，确保测量精度。

6.3 故障排查

• 如果设备启动失败，检查电源连接和保险丝。
• 频谱显示异常时，确认输入端口是否正确连接，参考电平是否合适。

7. 总结

安捷伦 N9020A 频谱分析仪是一款功能强大的测试设备，广泛应用于射频、微波和通信领域。本指南介绍了其主要功能、基本操作和典型应用，帮助用户快速上手并提高测量效率。通过合理设置参数、掌握远程控制技术，并定期维护设备，可以充分发挥 N9020A 的性能，确保测试结果的准确性和可靠性。

希望本指南能为您的工作带来帮助！如果有任何问题，建议参考官方用户手册或联系安捷伦技术支持。
