引言

在现代通信系统中，数据传输的准确性至关重要。误码率（BER, Bit Error Rate）是衡量通信链路质量的关键指标，而误码仪（BERT, Bit Error Rate Tester）是用于测试和分析误码率的重要仪器。无论是在光通信、无线通信，还是高性能计算领域，误码仪都是工程师进行信号完整性分析和设备验证的必备工具。本文将详细介绍误码仪的工作原理、常见测试方法、具体应用场景以及使用技巧，帮助读者更好地掌握该设备的使用方法。

1. 误码仪的基本概念

1.1 什么是误码仪？

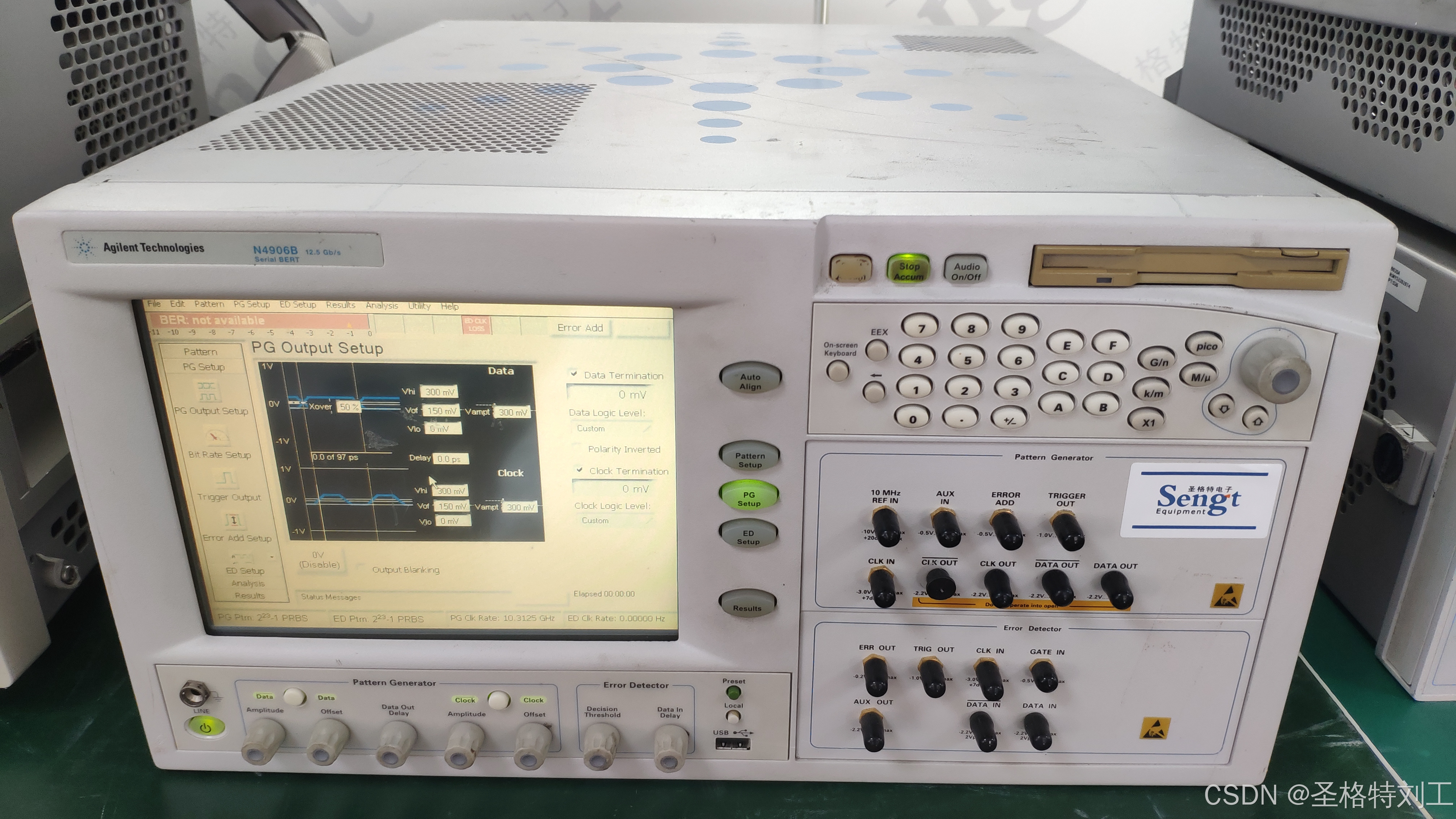

误码仪（BERT）是一种用于测试数字通信系统误码率的设备，它可以产生和接收特定的数据序列，并对比接收到的数据与发送的数据是否一致，以计算误码率。误码仪广泛用于验证信号传输质量，确保通信链路达到预期性能。

1.2 误码率的定义

误码率（BER）是指数据传输过程中发生错误的比特数与总传输比特数的比值：

BER=错误比特数总比特数BER = \frac{\text{错误比特数}}{\text{总比特数}}

误码率越低，说明通信系统的可靠性越高。例如，在光纤通信系统中，误码率通常要求低于 10−1210^{-12} 甚至更低。

2. 误码仪的工作原理

误码仪通常包括以下几个关键部分：

信号发生器（Pattern Generator）：用于产生特定的测试码型，如 PRBS（伪随机二进制序列）。
误码检测器（Error Detector）：用于接收被测设备（DUT）的输出数据，并与参考数据进行对比，计算误码率。
时钟恢复模块（Clock Recovery）：用于从接收数据中恢复时钟，确保误码率计算的准确性。
接口模块：支持不同的通信标准，如光纤、以太网、SERDES（串行解串器）等。

误码仪的基本工作流程如下：

设置测试码型（如 PRBS31、PRBS15）。
发送测试信号 至被测设备（DUT）。
被测设备处理信号并返回结果。
误码仪对比发送与接收信号，计算误码率并分析误码模式。

3. 误码仪的常见测试方法

3.1 伪随机序列（PRBS）测试

PRBS（Pseudo-Random Binary Sequence）是一种常用于误码率测试的信号序列，可模拟真实数据流的统计特性。常见的 PRBS 模式包括：

PRBS7：长度为 27−12^7 - 1（127）比特。
PRBS15：长度为 215−12^{15} - 1（32,767）比特。
PRBS31：长度为 231−12^{31} - 1（2,147,483,647）比特。
PRBS31 适用于高速通信系统的误码率测试，如 100G/400G 以太网。
