双栈协议：IPv4 与 IPv6 的桥梁，构筑网络互通新生态

本文链接：https://blog.csdn.net/2501_91022519/article/details/147824651

双栈协议的概念：

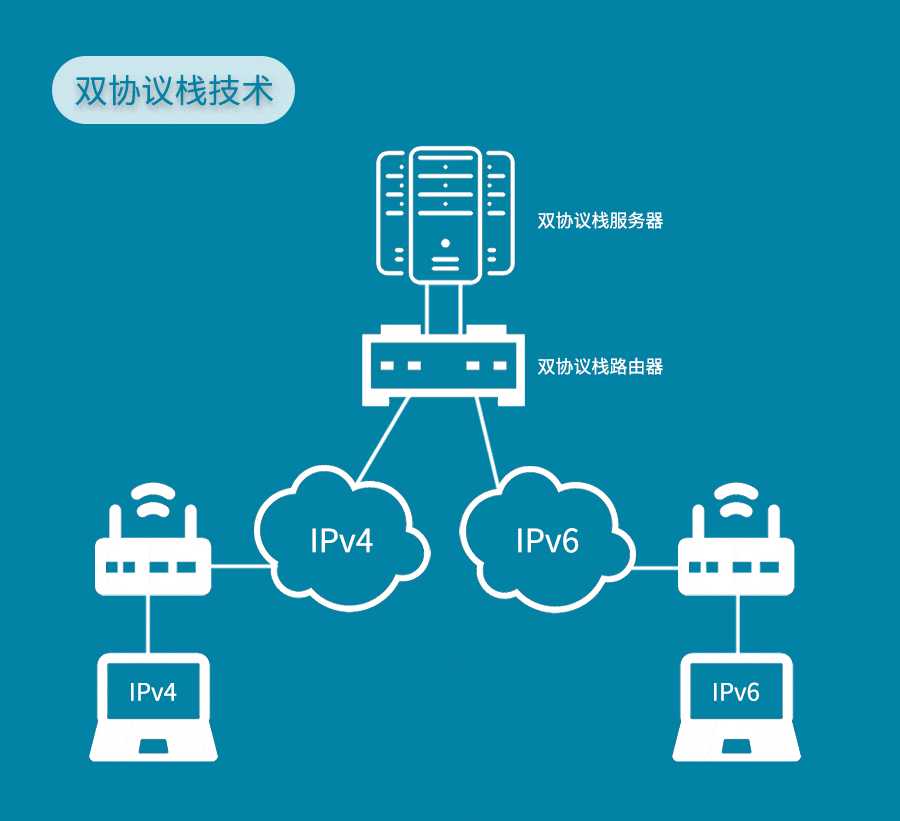

双栈协议是指在同一个网络节点（如主机、路由器等）上同时运行 IPv4 和 IPv6 两种协议栈的技术。

双栈协议的工作原理：

双栈协议的工作原理是让网络节点同时运行 IPv4 和 IPv6 两种协议栈，使节点具备处理两种协议数据包的能力，从而实现 IPv4 网络和 IPv6 网络之间的通信与共存。以下是其具体工作原理：

地址配置

节点（如主机、路由器等）需要同时配置 IPv4 地址和 IPv6 地址。可以通过手动配置或使用动态主机配置协议（DHCP）等方式获取地址。例如，一台主机可能会从 DHCP 服务器获取到一个 IPv4 地址，同时也会根据本地网络设置或通过无状态地址自动配置（SLAAC）等机制获得一个 IPv6 地址。

数据包发送

根据目标地址选择协议栈：当节点要发送数据包时，会检查目标地址是 IPv4 地址还是 IPv6 地址。如果目标地址是 IPv4 地址，就使用 IPv4 协议栈进行封装；如果是 IPv6 地址，则使用 IPv6 协议栈进行封装。
封装数据包：
- IPv4 封装：将上层应用数据加上 IPv4 头部信息，包括源 IP 地址、目标 IP 地址、协议类型等字段，然后根据网络层的路由信息进行转发。
- IPv6 封装：把上层数据加上 IPv6 头部，包含源 IPv6 地址、目标 IPv6 地址、流标签等字段，再按照 IPv6 的路由规则进行传输。

数据包接收

判断协议类型：节点接收到数据包后，首先根据数据包的头部信息来判断是 IPv4 数据包还是 IPv6 数据包。例如，IPv4 数据包的头部长度固定为 20 字节，而 IPv6 数据包的头部长度固定为 40 字节，通过检查头部长度等特征可以区分两种协议。
解封装与处理：
- IPv4 解封装：如果是 IPv4 数据包，就使用 IPv4 协议栈进行解封装，提取出头部中的源 IP 地址、目标 IP 地址等信息，然后根据这些信息进行路由决策和数据处理，将数据传递给相应的上层应用。
- IPv6 解封装：对于 IPv6 数据包，使用 IPv6 协议栈进行解封装，解析出头部中的各种字段，如源 IPv6 地址、目标 IPv6 地址、扩展头部等，再依据这些信息进行后续的处理，如路由查找、流量分类等，最后将数据交付给对应的上层应用程序。

路由选择

网络中的路由器同时维护 IPv4 和 IPv6 的路由表。路由器根据数据包的目的地址在相应的路由表中查找最佳路径，并将数据包转发到下一跳。
在双栈网络中，路由器可能会同时运行 IPv4 和 IPv6 的路由协议，如 RIP、OSPF 等的 IPv4 和 IPv6 版本，以分别学习和维护两种协议的路由信息。

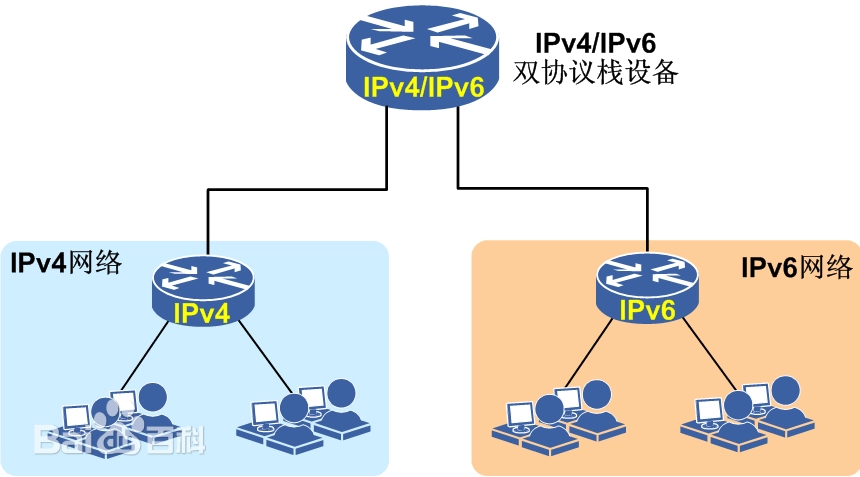

双栈协议的体系结构：

协议栈层次结构

网络接口层：负责与物理网络进行交互，接收和发送物理帧。对于以太网等常见链路层协议，通过帧头中的协议 ID 字段来区分 IPv4 和 IPv6 报文。如以太网帧中，协议 ID 字段值为 0x0800 表示 IPv4 报文，为 0x86DD 表示 IPv6 报文1。
网络层：包含 IPv4 和 IPv6 两个独立的协议模块。当节点要发送数据时，根据目的地址类型选择相应协议栈进行封装。接收数据时，依据报文头部的版本字段确定是 IPv4 还是 IPv6 数据包，再由对应协议栈处理。
传输层：通常为 TCP、UDP 等协议，这些协议在 IPv4 和 IPv6 协议栈上的功能基本相同，可同时支持两种网络层协议。即传输层协议不依赖于具体的网络层协议，可在 IPv4 或 IPv6 之上运行，为上层应用提供可靠或不可靠的传输服务。

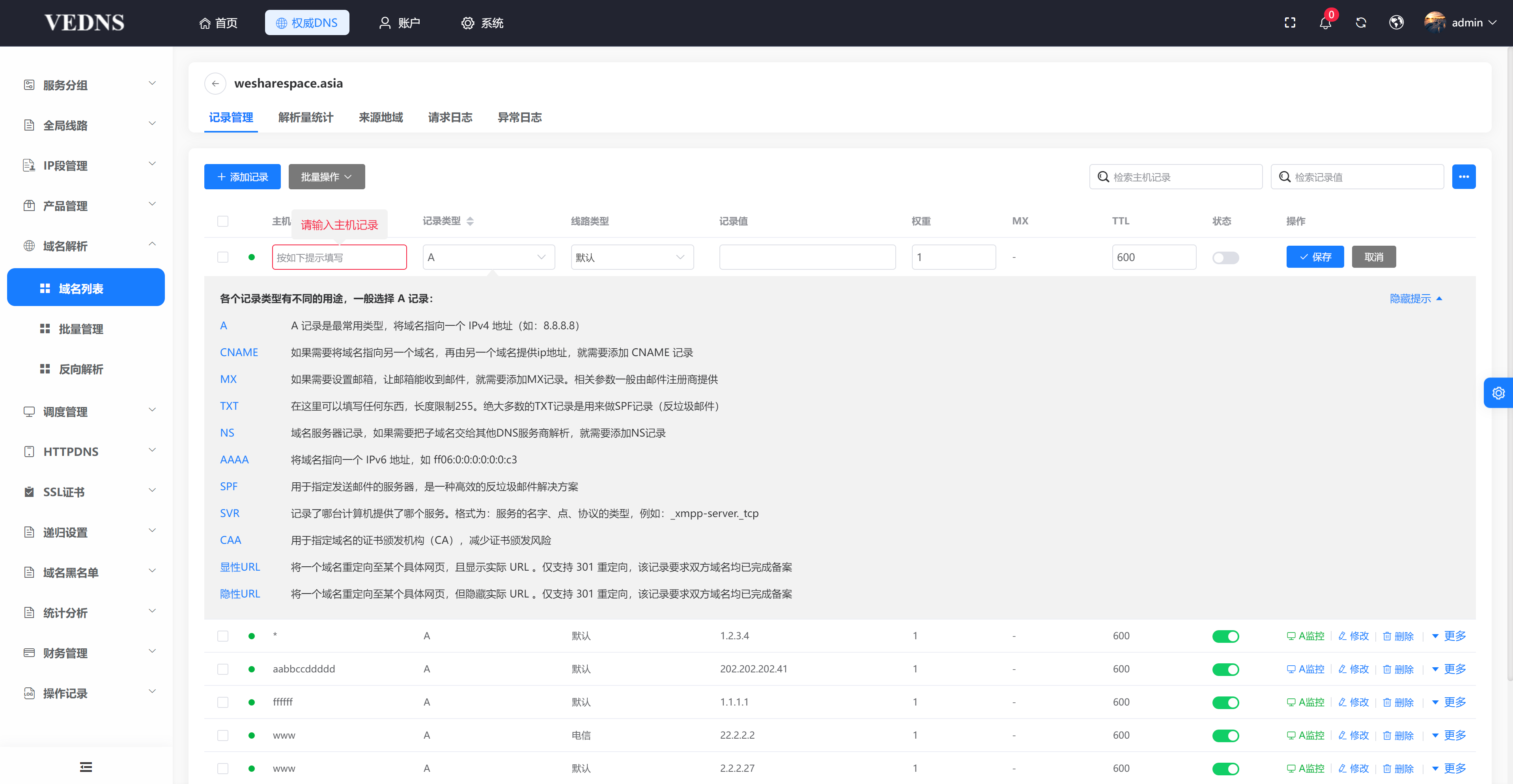

应用层：多种应用如 DNS、FTP、Telnet 等支持双协议栈1。应用程序在发起通信时，通过 DNS 解析域名获取目标设备的 IP 地址。若获取到 IPv4 地址，使用 IPv4 协议栈通信；若获取到 IPv6 地址，则使用 IPv6 协议栈通信。

地址管理：

地址配置：双栈设备会被分配一个 IPv4 地址和一个 IPv6 地址，可以通过不同方式获取，如通过 DHCP 获取 IPv4 地址，通过无状态地址自动配置（SLAAC）或 DHCPv6 获取 IPv6 地址2。
地址共存与选择：两种地址同时存在于节点中，应用程序根据目标地址类型选择使用相应地址。通常设备默认优先选择 IPv6，若目标设备仅支持 IPv4，则回退到 IPv42。

双栈协议的实际应用：

企业网络

华为 IPoE 双栈接入（Web + MAC 认证）2：企业网络中，用户为 IPv4 和 IPv6 双栈用户，通过 Web 接入。BRAS 设备采用 RADIUS 认证和 RADIUS 计费，用户首次上网进入 MAC 认证域，通过 Web 认证时输入用户名和密码，RADIUS 服务器记录终端 MAC 地址并与用户名和密码关联。后续入网时，用户无需重复登录可自动接入。BRAS 设备通过本地地址池为用户分配 IPv4 地址，通过 ND 协议为用户分配 IPv6 地址，实现双栈用户接入。

服务提供商网络

隧道技术实现 IPv6 孤岛互连：在服务提供商的网络中，过渡初期 IPv4 网络大量部署，IPv6 网络呈分散的 “孤岛” 状态。此时，边界设备启动 IPv4/IPv6 双协议栈并配置 IPv6 over IPv4 隧道。当边界设备收到 IPv6 网络侧发来的报文，且目的地址非自身而下一跳出接口为 Tunnel 接口时，会将 IPv6 报文封装成 IPv4 报文在 IPv4 网络中传输，到对端边界设备后解封装，将 IPv6 报文发送到 IPv6 网络中，实现了 IPv6 网络孤岛之间的连接。

校园网络

校园网无线接入：校园网络中，无线接入控制器（AC）支持双协议栈功能。如果学生或教师的主机访问 IPv4 地址的无线接入点（AP），可以通过 AC 的 IPv4 协议栈访问目标节点；若访问 IPv6 地址的网络服务器，则可通过 AC 的 IPv6 协议栈进行访问。同时，设备和 AP 之间的 CAPWAP 链路也支持双协议栈，AC 能够同时通过 IPv4 和 IPv6 的方式管理 AP，满足校园网中不同设备和应用对 IPv4 和 IPv6 的需求。

云计算数据中心

云平台网络接入：云计算数据中心需要支持多种类型的用户和应用接入。采用双栈协议后，数据中心的服务器和网络设备同时配置 IPv4 和 IPv6 地址。当云服务提供商为用户提供云主机、存储等服务时，用户可以根据自身需求选择使用 IPv4 或 IPv6 地址来访问云资源。数据中心内部的网络设备根据数据包的目的地址，通过相应的 IPv4 或 IPv6 协议栈进行数据转发和处理，实现了云平台对双栈协议的支持，满足不同用户和应用的网络接入需求。

物联网场景

智能园区物联网设备连接：在智能园区中，存在大量的物联网设备，如传感器、监控摄像头、智能门禁等。这些设备有的可能支持 IPv4，有的则支持 IPv6。通过部署双栈协议的网络基础设施，园区网络中的路由器、交换机等设备可以同时与 IPv4 和 IPv6 的物联网设备进行通信。例如，支持 IPv6 的智能摄像头可以通过园区网络的 IPv6 协议栈将视频数据传输到存储服务器，而支持 IPv4 的传感器则可以通过 IPv4 协议栈将采集到的数据发送到控制中心，实现了不同协议类型物联网设备在同一园区网络中的互联互通。

单协议和双栈协议：

单协议

定义：单协议是指网络中的设备或节点仅支持一种网络协议，如仅支持 IPv4 协议或仅支持 IPv6 协议。以 IPv4 单协议为例，设备只能识别和处理 IPv4 地址及相关数据包，无法直接与使用 IPv6 协议的设备进行通信。
特点
- 实现简单：设备只需维护一种协议栈，无需处理多种协议的复杂交互，降低了设备的复杂度和成本，也减少了配置和管理的工作量。
- 兼容性局限：在当今 IPv4 和 IPv6 共存的网络环境中，单协议设备与其他不同协议的设备通信存在困难，可能导致网络连接受限。例如，仅支持 IPv4 的设备无法直接访问仅提供 IPv6 服务的网站。

双栈协议

定义：双栈协议是指在同一个网络节点上同时运行 IPv4 和 IPv6 两种协议栈。这样，设备能够同时拥有一个 IPv4 地址和一个 IPv6 地址，并能根据网络需求选择合适的协议进行通信。
特点2
- 兼容性好：可同时与 IPv4 和 IPv6 网络中的设备通信，保护了现有 IPv4 网络投资，实现了从 IPv4 向 IPv6 的平滑过渡。例如，企业网络在升级到 IPv6 的过程中，使用双栈协议的设备既能与旧的 IPv4 设备通信，又能支持新的 IPv6 应用。
- 地址资源丰富：结合了 IPv4 和 IPv6 的地址空间，解决了 IPv4 地址枯竭的问题，为物联网等大量设备接入网络提供了可能。
- 配置管理复杂：设备需同时维护两套协议栈及相关资源，对硬件性能要求较高，增加了配置和管理的难度与工作量。

双栈协议的优缺点：

优点

兼容性与过渡性好：允许 IPv4 和 IPv6 设备在同一网络中并存，新的 IPv6 设备能与旧的 IPv4 设备通信，保护了现有 IPv4 网络投资，实现平滑过渡，避免因 IPv6 升级造成大量设备和应用程序废弃。
技术成熟度高：IPv4 和 IPv6 协议本身经过长期发展和实践检验，技术相对成熟。双栈协议基于这两种成熟协议，在实现和部署上有较多经验可借鉴，降低了技术风险。
灵活性高：网络管理员能依据实际需求，在不同网络区域或设备上灵活部署 IPv4 或 IPv6，或同时使用两者。比如，内部网络某些区域因旧应用依赖 IPv4 而继续使用，新建设施或面向互联网的服务则可采用 IPv6。

缺点

资源占用多：网络节点需同时维护 IPv4 和 IPv6 两套协议栈及相关资源，如内存空间用于存储路由表、缓存等信息，CPU 处理能力用于处理两种协议的数据包，这会增加设备负担，对硬件性能要求较高。
配置管理复杂：双栈协议使网络配置和管理复杂度显著增加。管理员要同时熟悉 IPv4 和 IPv6 的配置方法及相关参数，处理地址分配、路由设置、安全策略等问题，还需关注两种协议共存可能引发的兼容性问题，增加了管理难度和工作量。
网络性能损耗：在双栈网络中，数据包可能需在 IPv4 和 IPv6 协议栈间转换或经过额外处理，这可能导致一定的性能损耗，如传输延迟增加、数据包处理速度下降。尤其在网络流量较大时，可能影响网络整体性能。
