在线解读『分配阀』的三维建模流程,讲解线性草图阵列、转换边界、基准面、扫描切除等操作技巧,一起和皇冠CAD(CrownCAD)学习制作步骤。

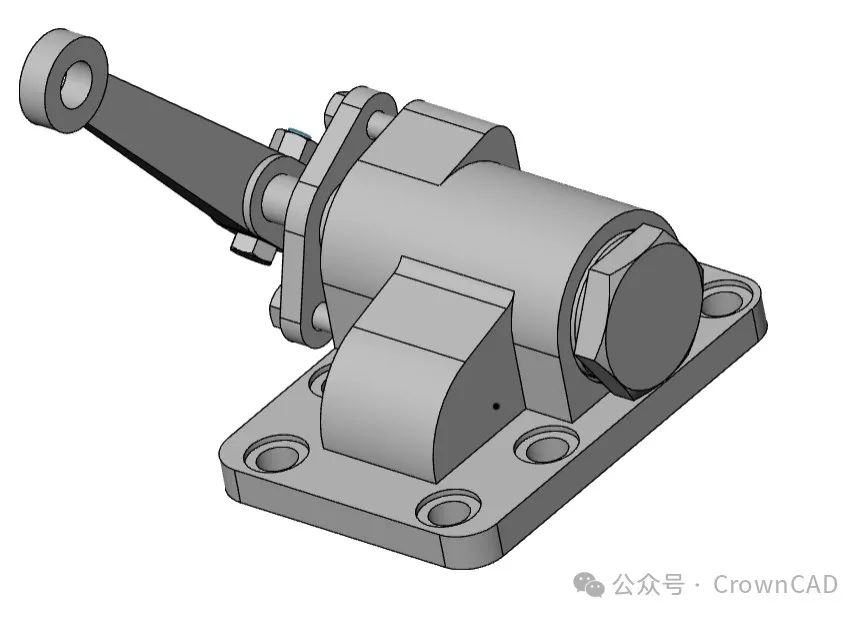

模型——分配阀
分配阀是一种重要的工业控制设备,用于控制流体的流动方向、流量和压力,实现流体的切换、分流、合流和调节。
分配阀零件绘制:零件重点是阀体的绘制,通过选择不同的基准面进行拉伸和切除的操作。其余零件参考装配要求和国标要求绘制。
分配阀模型装配:需要注意螺栓、螺母和螺柱之间的装配位置,精确对齐阀杆与阀体的通孔位置。
皇冠CAD核心功能—线性草图阵列
将一个或多个草图元素,按照一个或两个方向排列有限个复制元素。

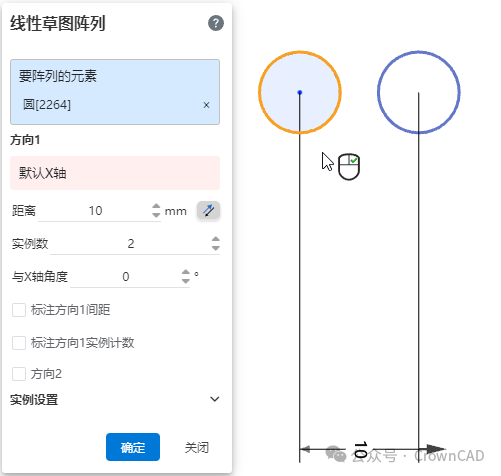

1.点击草图模块的线性草图阵列
,打开线性草图阵列对话框。

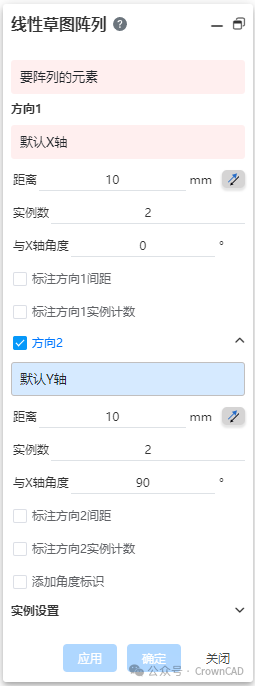

2.对话框控件说明:
要阵列的元素:选择当前草图内的线条或绘制点作为阵列源。
方向:设置阵列方向1或方向2的参数,默认只按照方向1阵列。
实例设置:可勾选“只阵列源”或“跳过实例”功能,仅对原始选定的草图元素进行阵列操作或,或指定在阵列过程中跳过某些特定的复制实例。
3.选取所需元素,且支持该命令进行创建时,鼠标右键显示确认标识。
4.通过点击鼠标右键,即可快速确认生成线性阵列。
5.阵列后的元素自动添加“阵列”约束,支持编辑操作,如添加圆角等。
