三维CAD皇冠CAD（CrownCAD）建模教程：刹车盘

在线解读『刹车盘』的三维建模流程，讲解圆角、拉伸凸台/基体、圆周阵列、抽壳等操作技巧，一起和皇冠CAD（CrownCAD）学习制作步骤吧！

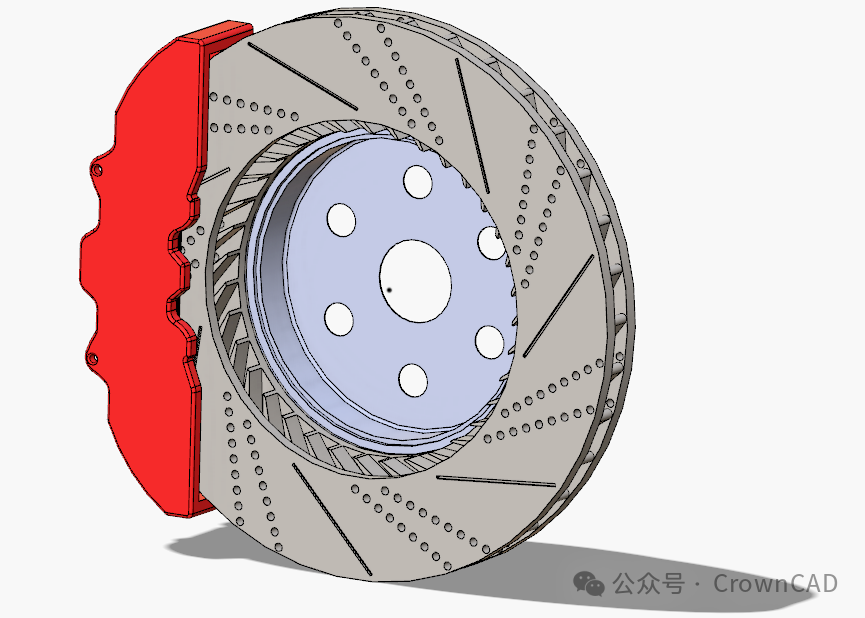

模型——刹车盘

刹车盘的核心作用是通过摩擦实现高效制动，其设计直接影响制动性能、安全性和驾驶体验。定期检查与合理维护能确保其长期可靠工作。

绘制刹车盘模型零件：需要注意刹车盘的直径、宽度、螺栓孔分布圆直径、中心孔尺寸等必须符合实际需求，确保刹车盘零件能够完美配合。

绘制刹车盘模型装配：需要注意刹车盘内的关键部位，刹车盘与刹车盘的连接处配合合理，避免3D打印或制造时产生缺陷。

功能—圆角

将模型的一条或多条边线、一个或多个面按照不同方式切削成圆弧面的加工，方式分为固定尺寸、可变尺寸和面圆角。

点击

圆角命令，打开命令对话框。

固定尺寸

1.边线或面：拾取需要倒角操作的边线或面，可多选。

2.切向延伸：当所选边线为圆弧时，选择切向延伸可沿弧线向其两侧切向方向延伸倒圆角。

3.半径：与圆角边两侧等弧线半径。

4.多半径圆角：可选取同一实体上的不同边线或面进行不同半径的圆角。

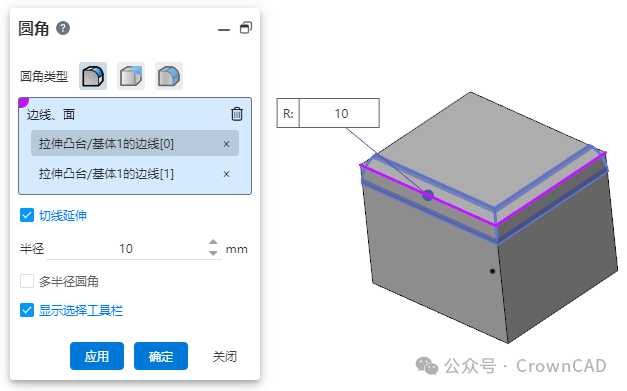

示例：设置相关参数后，固定尺寸圆角预览效果如下图所示。

可变尺寸

1.边线：拾取需要圆角操作的边线，可多选。

2.切向延伸：当所选边线为圆弧时，选择切向延伸可沿弧线向其两侧切向方向延伸倒圆角。

3.变半径控制点：拾取边线后，显示边线上端点、内部点及圆角半径，实现不同顶点处不同圆角半径调整。

4.内部点数：用于设置边线上的内部点个数。

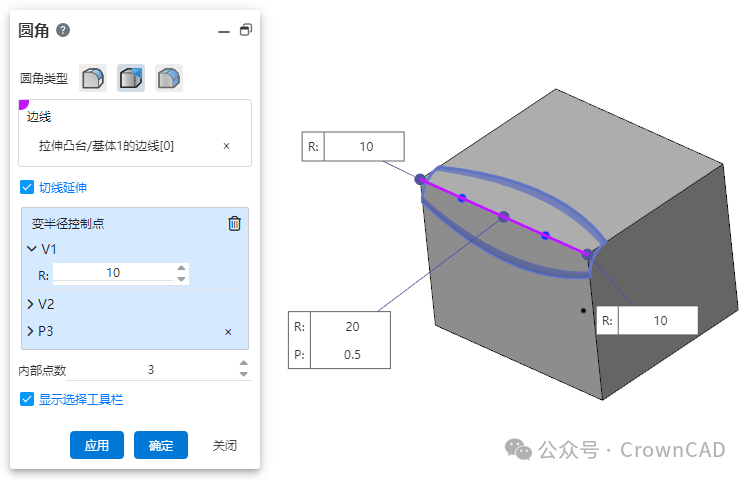

示例：设置相关参数后，多尺寸圆角预览效果如下图所示。

面圆角

面圆角用于相邻、不相邻和不连续的两组面之间创建圆角。

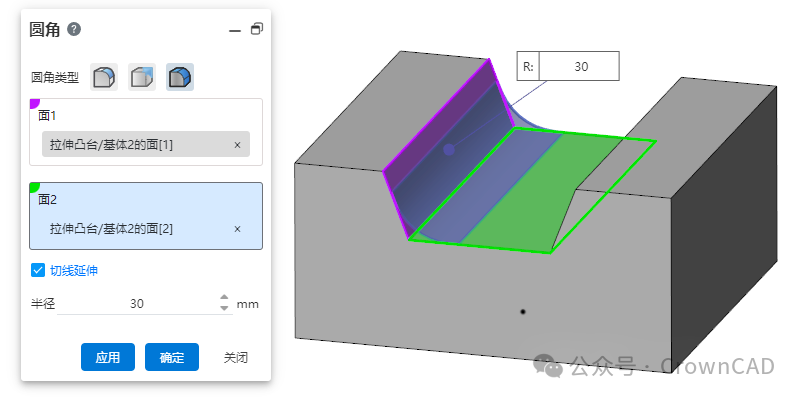

以相邻面示例：

1.切线延伸：控制是否自动在未选择的相切面处生成圆角。

2.半径：控制圆角半径。对于不相邻两个面圆角，圆角半径要保证超过边界，才能修补生成圆角。

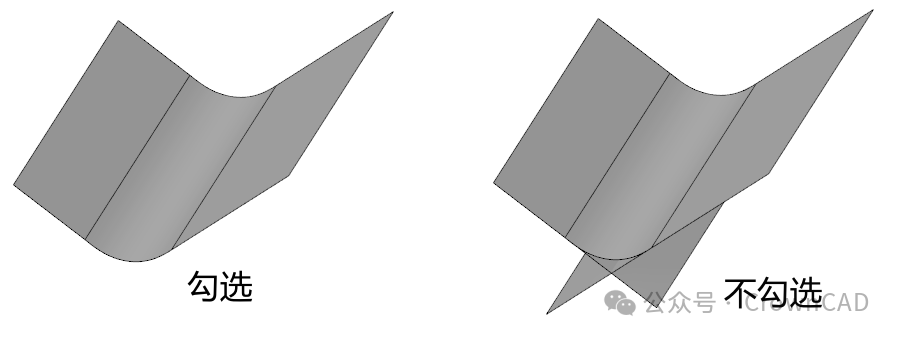

3.裁剪曲面：仅选择曲面时可用。勾选时裁剪所选曲面并合并为同一个面，不勾选时保持所选曲面不变，额外生成一个独立的圆角曲面。
