国产三维CAD「皇冠CAD」在电子元器件制造业建模教程：缩放直流电机

在通用电子元器件制造业数字化升级进程中，三维设计效率与模型精度直接影响产品开发周期与质量。本教程以典型部件“缩放直流电机”为例，依托国产三维CAD软件「皇冠CAD」（CrownCAD）的云架构协同设计与参数化建模技术，通过云端数据贯通、多终端实时协作、晶格建模优化等核心功能，利用皇冠CAD“拉伸凸台/基体，拉伸切除”、“线性阵列和圆周阵列”、“配合”、“设计外观”等命令完成精确装配。精准解决了电子元器件制造业中多环节协同低效、模型数据孤立、微型结构迭代耗时长等行业痛点，实现设计-仿真-工艺数据的全流程云端贯通。

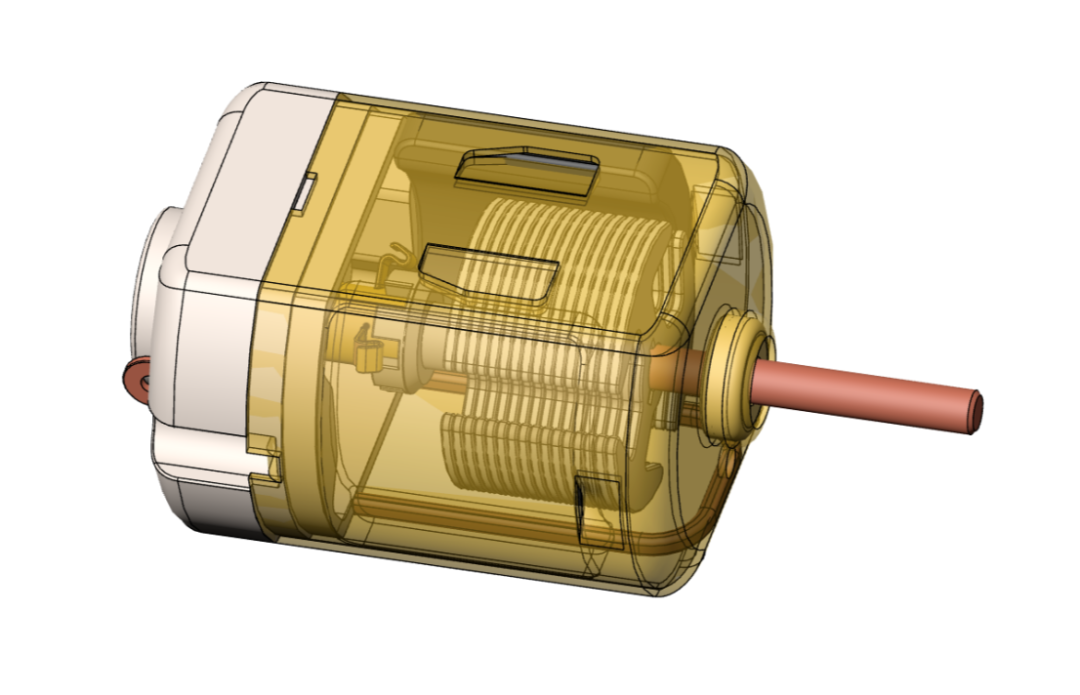

最终结果如下图所示：

方法：

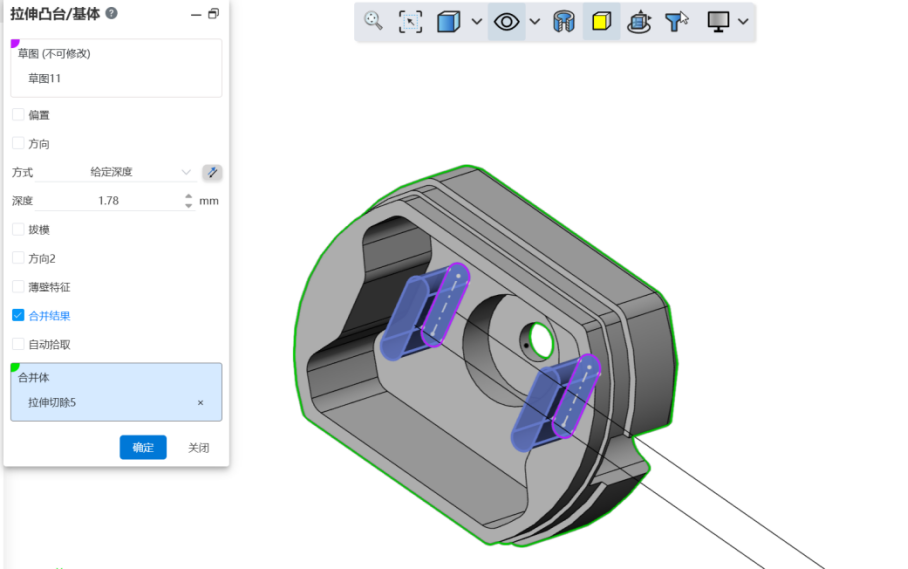

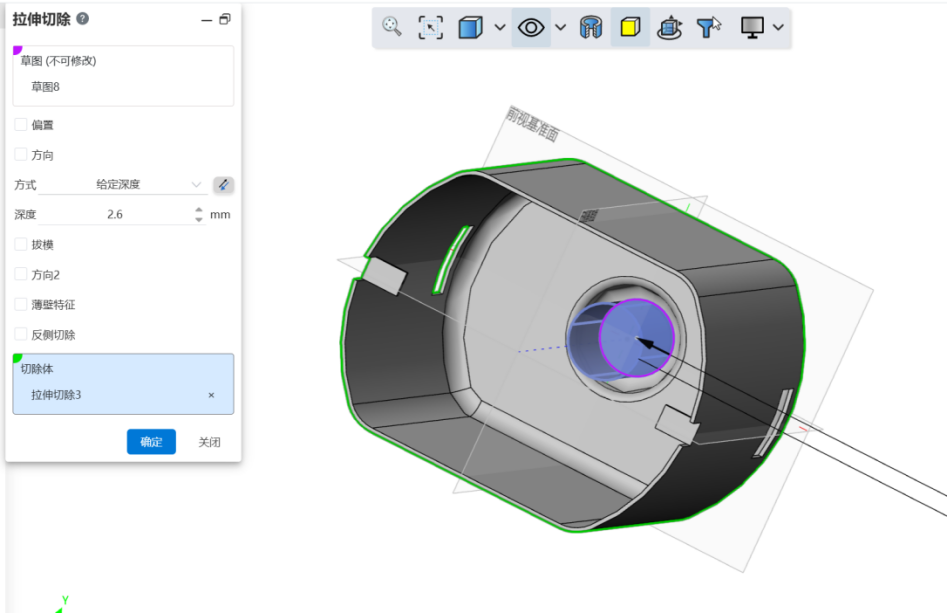

1、绘制缩放直流电机外壳，主要利用到拉伸凸台/基体，拉伸切除的功能。

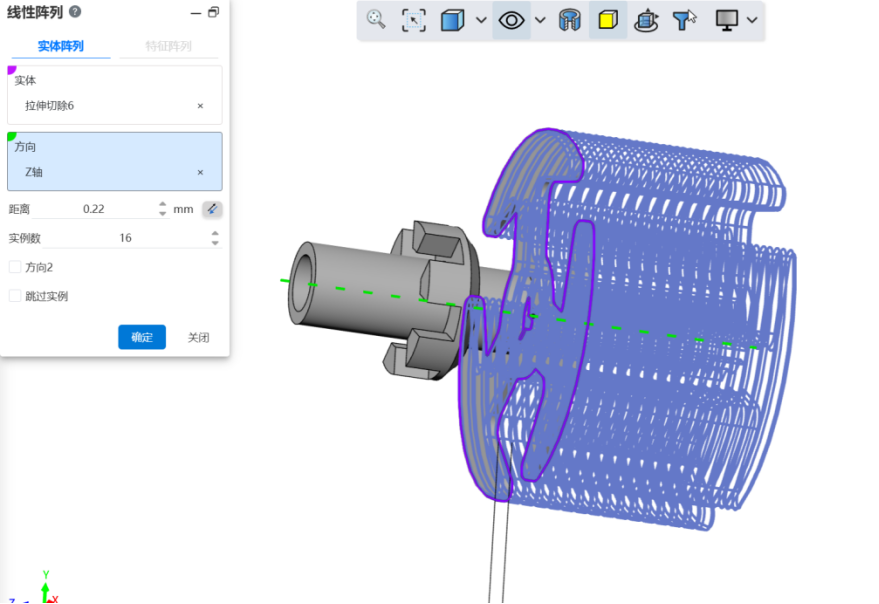

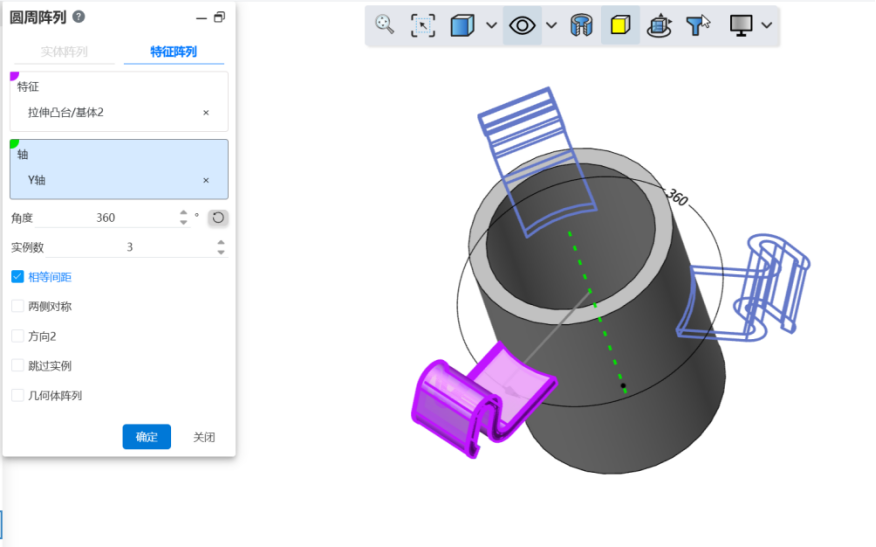

2、绘制缩放直流电机内部零件，主要利用到线性阵列和圆周阵列的功能。

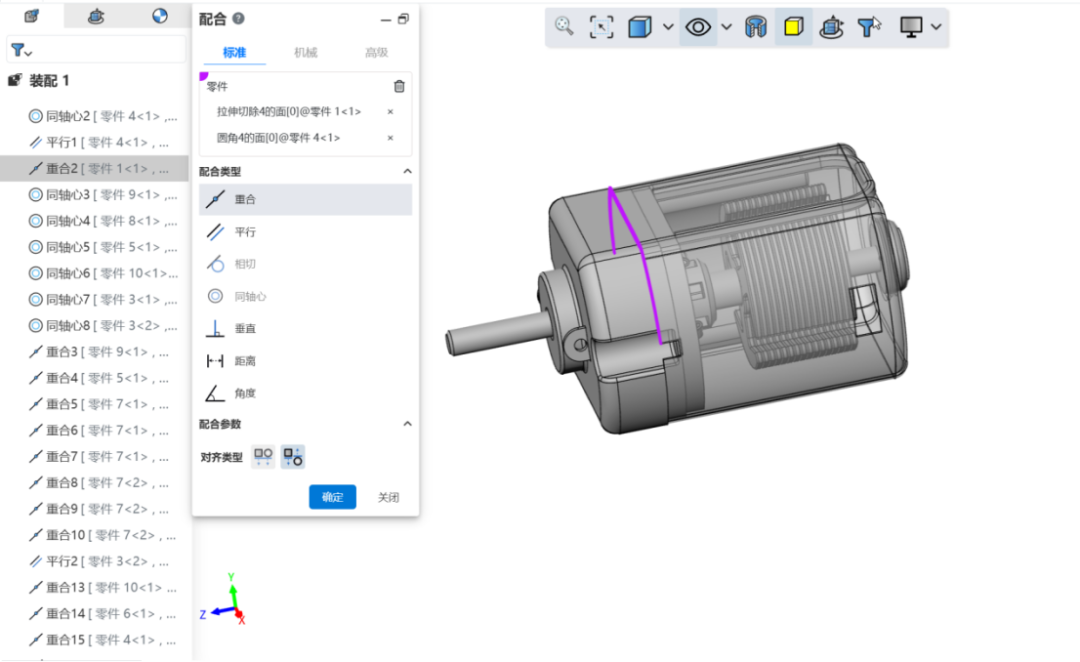

3、最后进行缩放直流电机的零件装配环节，可以利用配合的命令来装配。

4、利用设计外观的命令来添加外观颜色，完成！
