国产三维CAD皇冠CAD（CrownCAD）在「健身器材制造业」建模教程：坐推器

在线解读『坐推器』的三维建模流程，讲解镜像、扫描凸台/基体、旋转凸台/基体、圆角等操作技巧，一起和皇冠CAD（CrownCAD）学习制作步骤吧！

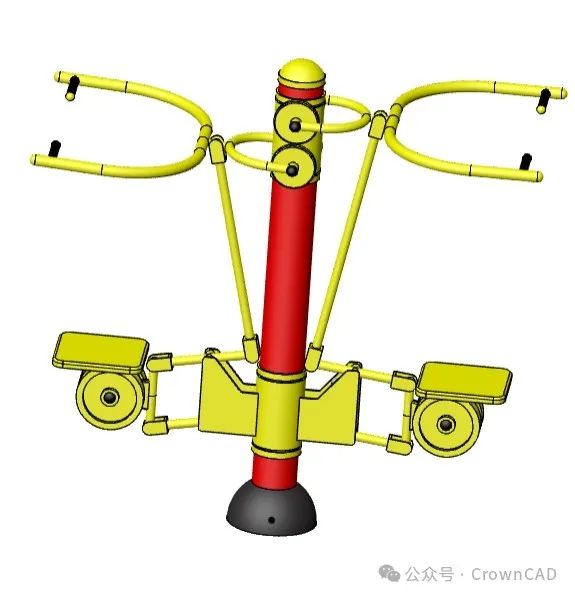

模型——坐推器

坐推器是日常生活中经常使用的室外健身器材，根据使用的人数来划分，可分为单人坐推器和双人坐推器。

坐推器零件建模：需侧重摇臂零件的建模，绘制时可以适当利用扫描凸台/基体命令。

坐推器模型装配：需注意各零件的装配关系，确保实际运动过程中无干涉、卡滞现象。

功能—镜像

将实体或特征基于某一平面生成对称模型，分为实体镜像和特征镜像两种。

点击

镜像命令，打开命令对话框。

镜像命令分为两个命令页：实体镜像和特征镜像。

实体镜像

1.镜像面：用于镜像体的中间基准面。

2.实体：拾取需要镜像的实体。

3.合并实体：可选择是否合并镜像后的两个实体。

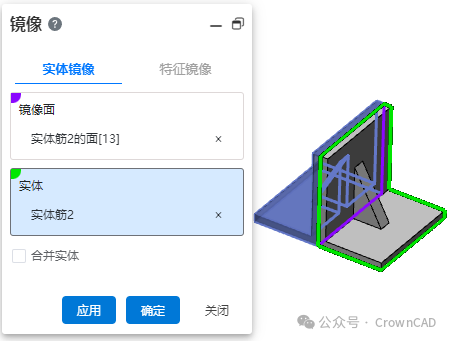

示例：设置相关参数后，实体镜像预览效果如下图所示。

特征镜像

1.镜像面：用于镜像特征的中间基准面。

2.特征：在特征树或视口中拾取要镜像的特征，可多选。

3.几何体阵列：勾选后仅镜像特征的几何体（面和边线）。

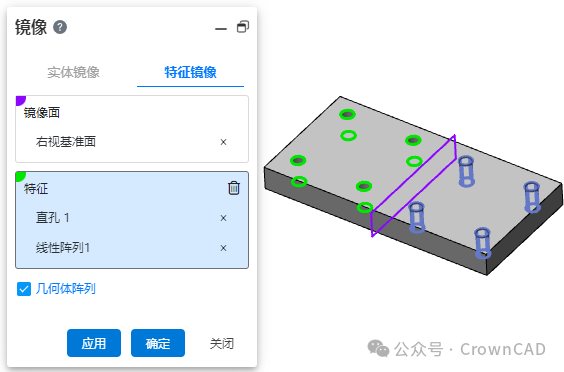

示例：设置相关参数后，预览效果如下图所示。
