国产三维CAD皇冠CAD（CrownCAD）建模教程：草图模块①

在线解读『草图模块①』的部分命令，讲解绘制草图、直线、圆弧、偏移等操作技巧，和皇冠CAD（CrownCAD）学习制作步骤吧！

功能——圆弧

点击，启动圆弧命令。

圆弧类型：中心圆弧、3点圆弧、切线圆弧。

选项：创建尺寸约束—在绘制时添加圆弧尺寸约束。

参数：半径、角度、圆心坐标。

详细参数：圆弧起始点坐标。

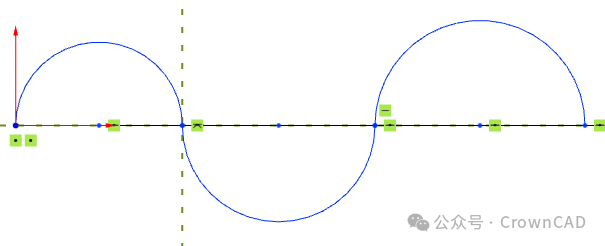

01 中心圆弧

通过圆心、起点和终点绘制圆弧。

参数中更改半径值，Enter生成半径尺寸标注。

通过ESC键，或右键菜单中的退出-中心圆弧，或命令栏中的关闭结束命令。

02 3点圆弧

通过起点、终点、位置创建圆弧。

03 切线圆弧

通过与线的相切创建圆弧。

04 属性

1.左键单击视口中的圆弧，显示其属性。

2.现有约束：显示草图绘制过程中自动添加的或使用添加约束生成的约束。当在列表中选择一项时，图形区域中对应的元素呈高亮。

3.添加约束：可将约束添加到所选元素中。清单只包含所选元素可能使用的约束。

4.选项：作为参考线—将圆弧从实线转换为参考线；尺寸类型—默认为半径，提供半径、直径两种选项，用户可根据需求切换，参数随之切换。

5.参数：若线无尺寸约束，则可更改参数（或额外参数）的任何值来定义折线。若线有尺寸约束，则不能更改被约束的元素。

​
