OCCT(Open CASCADE Technology)入门-1.OCCT简介

概述

OCCT全名Open CASCADE Technology；中文翻译叫开放级联技术，我感觉这个名字翻译的有点题不对问，我们不纠结这个，只要记住这个名字就可以了，一般我们简称OCCT。

OCCT是一套工业3D基础库，可以做3D表面和实体建模，CAD数据交换以及可视化，可以用来开发CAD(计算机辅助设计)，CAM(计算机辅助制造/测量)或者数值仿真。这里我们主要关注于CAD和CAM，数值仿真可能偏理论研究方面的应用了。

做机械设计的同学应该了解SOLIDWORK，UG，CATIA等不同的CAD软件，这些软件都有一个底层的3D库，也就是类似于OCCT的库；相当于是这些软件的基础核心，没有这样一个基础库，这些软件也就不存在。

OCCT的结构

OCCT包含6大模块：

基础类库：所有OCCT其他类的基础

模型数据：提供了2D和3D集合原语数据结构和它们在CAD模型中的组合结构

建模算法：包含了大量的几何和拓扑算法

可视化：提供了复杂的图形数据表示机制，也就是图形的显示及交互

数据交换：提供了和主流数据格式互操作功能，同时依赖于形状修复功能，提高了不同厂商CAD软件之间的兼容性

应用框架：提供了一套随时可用的解决方案，用于处理特定应用程序数据和常用的功能，如保存/还原，撤消/重做，复制/粘贴，跟踪CAD修改等

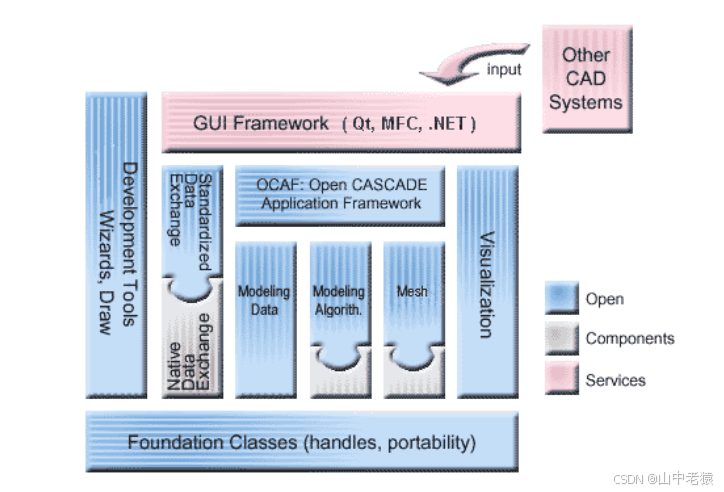

上面这张图是官方文档提供的，展示了OCCT的6大模块之间的关系。

总结

本节主要讲了OCCT的是什么，能干什么，以及OCCT库的主要组成，下一节我们将从0开始搭建OCCT开发环境，我们使用的是OCCT 7.8.0版本

下载地址：Release V7_8_0 · Open-Cascade-SAS/OCCT · GitHub

官方文档地址：Open CASCADE Technology: Introduction
