云数据中心信息化建设项目解决方案

云数据中心信息化建设项目解决方案聚焦构建高效、绿色、智能的数据中心，针对传统数据中心效率低、能耗高、业务响应弱等问题，提出涵盖机房设计、基础网络、解决方案的一体化架构。机房设计遵循国际规范，采用冷热通道、精密空调等提升散热效率，PUE 目标低于 1.88；网络设计强调冗余性、对称性及安全隔离，集成防火墙、IDS 等安全组件；解决方案融合虚拟化技术与绿色科技，实现资源弹性调度与能耗优化，典型案例展示了机柜布局、供电系统及智能管控的实践成果，最终目标是打造高可靠性、高扩展性的数据中心，支撑企业业务高效运行。

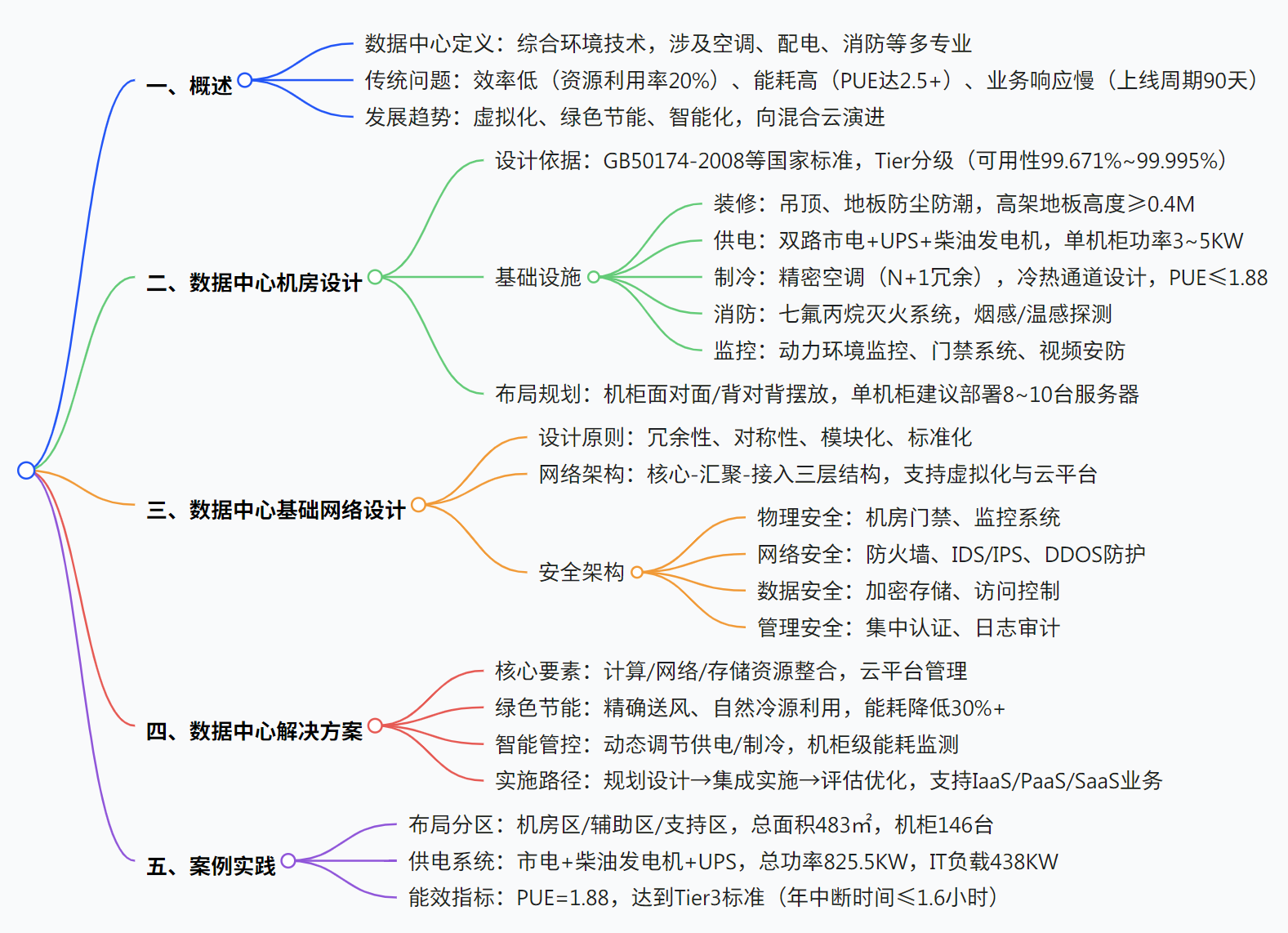

一、云数据中心核心框架与挑战

1. 定义与价值
   • 数据中心是融合空调、配电、消防等技术的综合性设施，目标是为企业提供高效、可靠的 IT 基础设施支撑。
   • 传统数据中心痛点：资源利用率仅20%，PUE（能耗效率）普遍高于 2.5，业务上线周期长达90 天，难以满足弹性需求。
2. 发展趋势
   • 技术方向：虚拟化（资源利用率提升至 60%+）、绿色节能（PUE 目标≤1.5）、智能化（动态资源调度）；
   • 架构演进：从物理隔离的传统架构向混合云转型，支持私有云、公有云协同部署。

二、机房设计：基础设施与规范

1. 等级划分与标准
   • Tier 分级：按可用性分为四级，Tier III 级年中断时间≤1.6 小时，支持并行维护；
   • 国家标准：遵循 GB50174-2008，机房净高≥2.6M，架空地板高度≥0.4M 以保障散热与布线。
2. 关键系统设计
   • 供电系统：采用双路市电 + UPS（N+1 冗余）+ 柴油发电机，单机柜功率建议≤4KW，典型案例总功率 825.5KW（IT 负载 438KW）；
   • 制冷系统：精密空调（11+6 备用）配合冷热通道，通过下送风设计实现精确制冷，PUE 降至1.88；
   • 消防与监控：七氟丙烷气体灭火系统，集成动力环境监控（温湿度、漏水、烟感）与门禁系统，保障物理安全。
3. 布局与能效优化
   • 机柜采用面对面 / 背对背排列，形成冷热通道，单机柜部署 8~10 台服务器，空间利用率提升 30%；
   • 绿色措施：密封地板减少冷热混合，自然冷源技术降低空调能耗，目标能耗较传统方案节省 20%+。

三、基础网络设计：架构与安全

1. 网络架构原则
   • 设计原则：

     原则	目标
     冗余性	核心设备双节点部署，避免单点故障
     对称性	简化拓扑设计，便于协议分析与扩展
     模块化	按业务分区设计，支持快速复制与部署

   • 分层架构：核心层（高速转发）、汇聚层（流量汇聚）、接入层（设备连接），支持万兆传输。
2. 安全体系
   • 物理安全：机房门禁（指纹 / 卡片认证）、24 小时视频监控，重要区域访问控制；
   • 网络安全：防火墙、入侵检测（IDS）、抗 DDOS 攻击，虚拟防火墙隔离虚拟机流量；
   • 数据安全：数据加密存储、快照备份、访问权限分级，满足 PCI/HIPAA 等合规要求。

四、解决方案：集成与实践

1. 核心组件
   • 资源整合：计算（X86 服务器虚拟化）、存储（分布式存储池）、网络（SDN 技术）统一管理，资源调度效率提升 50%；
   • 云平台：支持 IaaS（云主机、存储）、PaaS（开发平台）、SaaS（业务应用），提供自助服务门户与弹性扩展能力。
2. 实施路径
   • 规划设计：需求分析、机房选址、容量预测（如 146 台机柜支持 122 台服务器）；
   • 集成实施：基础设施施工（配电 / 制冷 / 布线）、系统联调（网络 / 安全 / 监控）；
   • 运维优化：智能管控系统动态调整资源，机柜级 PDU 实时监测能耗，故障响应时间缩短至 15 分钟。

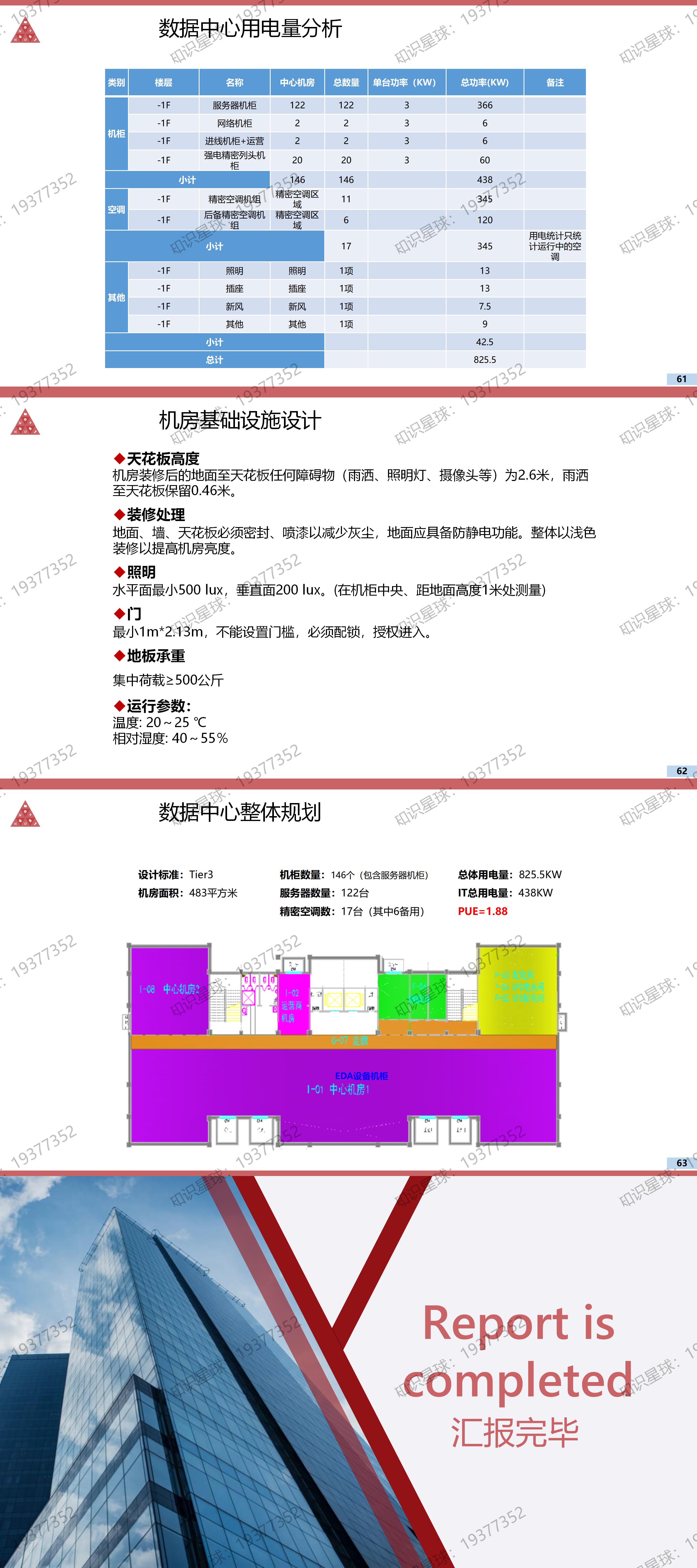

3. 案例数据
   • 机房规模：面积 483㎡，分为 2 个中心机房，部署 146 台机柜（服务器机柜 122 台）；
   • 能效指标：IT 设备总功率 438KW，精密空调功率 345KW，PUE=1.88（优于传统方案 20%）；
   • 可靠性：Tier3 级设计，年业务中断时间≤1.6 小时，满足企业核心业务连续运行。

关键问题

1. 问：数据中心 PUE 指标的含义是什么？如何通过设计降低 PUE？
   答：PUE 是数据中心总能耗与 IT 设备能耗的比值，越低表示能效越高（理想值≤1.5）。降低措施包括：
   • 精确制冷：冷热通道隔离、下送风设计，减少冷风浪费；
   • 绿色技术：采用自然冷源（如新风冷却）、高能效 UPS（效率≥95%）；
   • 智能管控：根据负载动态调节空调功率，夜间降低非关键设备能耗。
2. 问：数据中心网络设计中，如何平衡冗余性与成本？
   答：通过分层冗余策略实现平衡：
   • 核心层：双节点冗余，避免单点故障（如双核心交换机）；
   • 汇聚层：N+1 冗余，保障区域内设备连接；
   • 接入层：单节点部署，通过端口聚合提升可靠性，降低设备成本。
     案例中采用 “核心双活 + 汇聚冗余” 架构，在成本增加 15% 的前提下，可靠性提升至 99.982%（Tier III 级）。
3. 问：机房设计中，如何通过布局优化提升散热效率？
   答：关键措施包括：
   • 冷热通道分离：机柜面对面 / 背对背排列，冷通道送风、热通道回风，避免气流混合；
   • 高架地板设计：高度≥0.4M，保障冷风均匀分布，机柜进风口温度控制在 23±2℃；
   • 密封处理：地板与墙面缝隙密封，减少冷风泄漏，配合 CFD 仿真优化气流路径，散热效率提升 25%
