静态路由综合实验

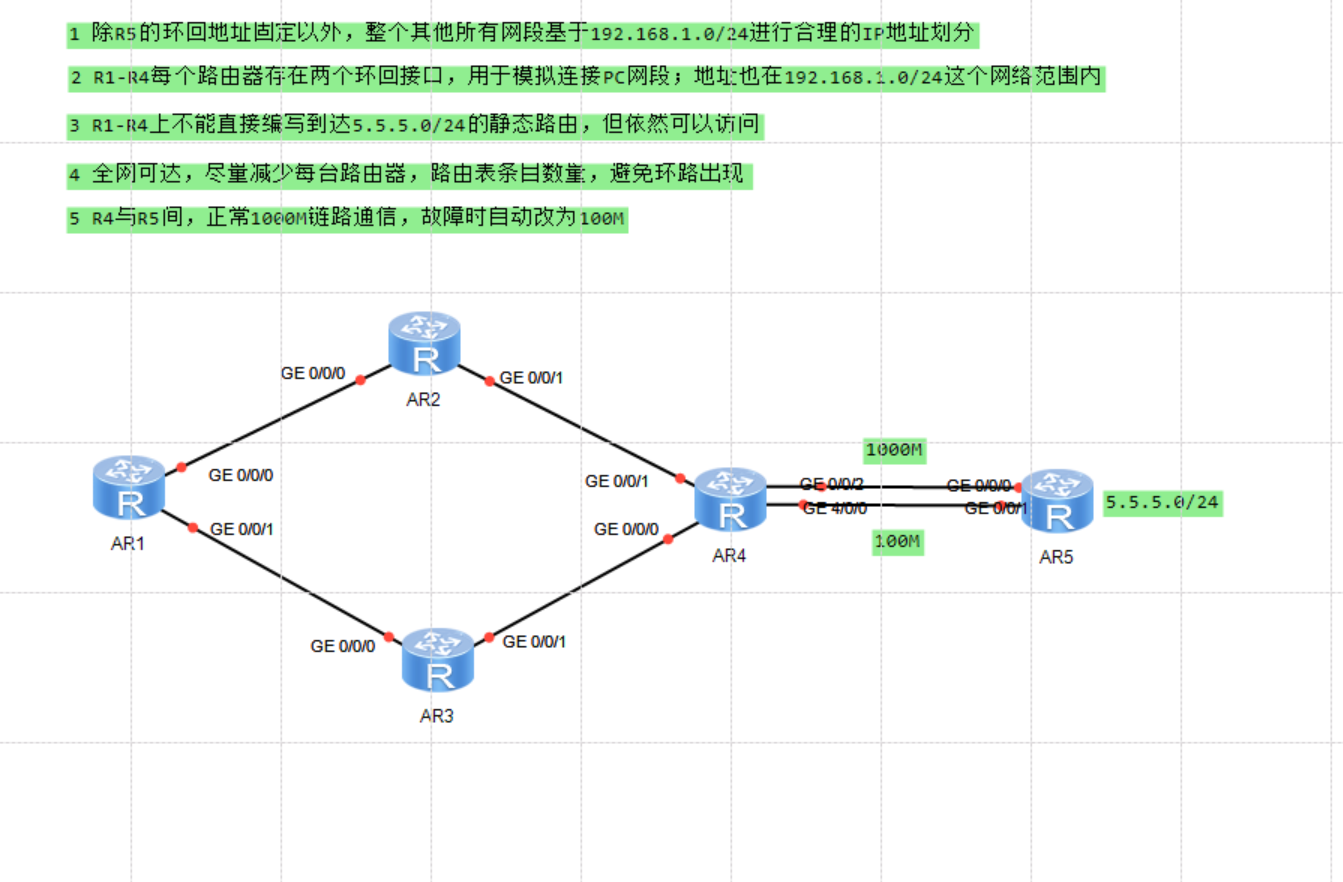

题目具体要求

一、分析

1. 除R5的环回地址固定以外，整个其他所有网段基于192.168.1.0/24进行合理的IP地址划分

  进行IP划分

由图中可知有六个广播域，划出个网段，多出的三个留作备份。具体为192.168.1.000 00000/27作为骨干链路,192.168.1.001 00000/27----192.168.1.100 00000/27为环回地址。ps:加粗的27意思是指从24主机位上划分出3个变为27。

在骨干链路中划分出8个网段作为每两个路由器之间的网段（只需6个，剩余两个同样作备份），例：192.168.1.000 000 00/30......  ps:加粗的30意思是指从骨干链路的27主机位上划分出3个变为30。四个环回地址里在分别划出两个网段，以R1环回地址举例，例：192.168.1.001 0 0000/28

ps:加粗28意思是指从27主机位上划分出1个变为28。

具体划分如下：

192.168.1.0/24

               192.168.1.000 00000/27---骨干链路

                           192.168.1.000 000 00/30---192.168.1.0/30

                           192.168.1.000 001 00/30---192.168.1.4/30

                           192.168.1.000 010 00/30---192.168.1.8/30

                           192.168.1.000 011 00/30---192.168.1.12/30

                           192.168.1.000 100 00/30---192.168.1.16/30

                           192.168.1.000 101 00/30---192.168.1.20/30

                           192.168.1.000 110 00/30---192.168.1.0/30

                           192.168.1.000 111 00/30---192.168.1.0/30

                192.168.1.001 00000/27---R1环回---192.168.1.32/27

                            192.168.1.001 0 0000/28---192.168.1.32/28

                            192.168.1.001 1 0000/28---192.168.1.48/28

                192.168.1.010 00000/27---R2环回---192.168.1.64/27

                            192.168.1.010 0 0000/28---192.168.1.64/28

                            192.168.1.010 1 0000/28---192.168.1.80/28

                192.168.1.011 00000/27---R3环回---192.168.1.96/27

                            192.168.1.011 0 0000/28---192.168.1.96/28

                            192.168.1.011 0 0000/28---192.168.1.112/28

                192.168.1.100 00000/27---R4环回---192.168.1.128/27

                            192.168.1.100 0 0000/28---192.168.1.128/28

                            192.168.1.100 1 0000/28---192.168.1.144/28

                192.168.1.101 00000/27

                192.168.1.110 00000/27

                192.168.1.111 00000/27

2 R1-R4每个路由器存在两个环回接口，用于模拟连接PC网段；地址也在192.168.1.0/24这个网络范围内

     环回地址具体划分见上：R1，R2，R3，R4环回地址

3 R1-R4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问

    写缺省路由：一条不限定目标的路由，在路由表所有路由条目都匹配完毕时最后匹配缺省路由。

4 全网可达，尽量减少每台路由器，路由表条目数量，避免环路出现

     手动汇总，配置空接口。空接口：如果一条路由的出接口，那匹配上这条路由的书据包会被丢弃。

5 R4与R5间，正常1000M链路通信，故障时自动改为100M

       浮动静态路由：通过修改默认优先级，实现静态路由备份效果。

二、过程

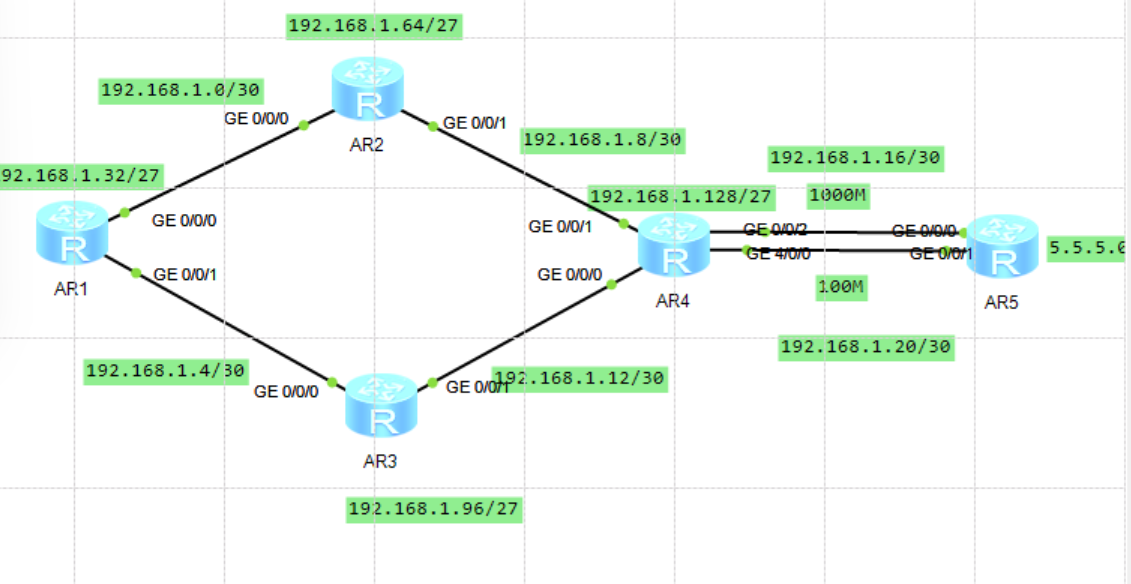

1.将网段和环回地址分配如下



2.给R1，R2，R3，R4，R5分配IP地址。其中R1,R2,R3,R4，R5分配网段接口和环回接口。

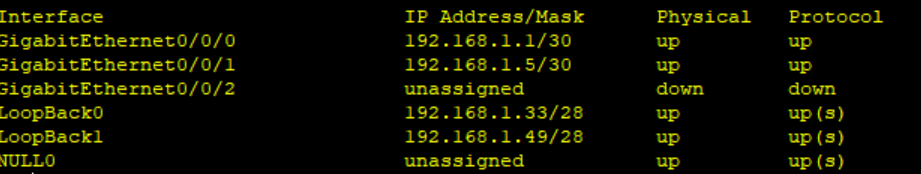

R1  IP地址

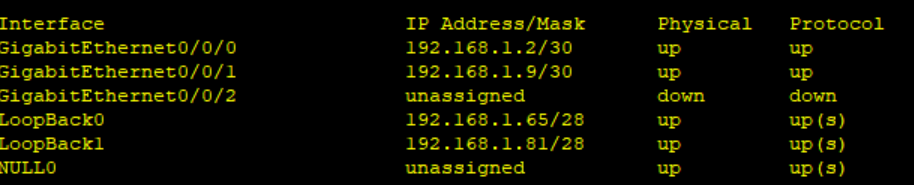

 R2 IP地址

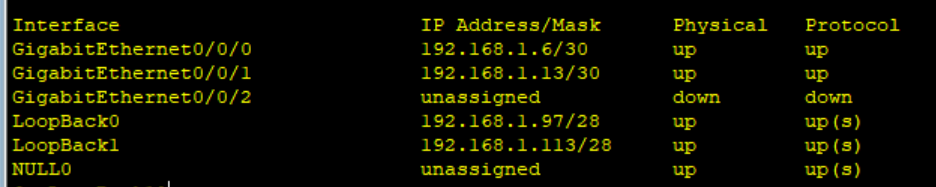

 R3 IP地址

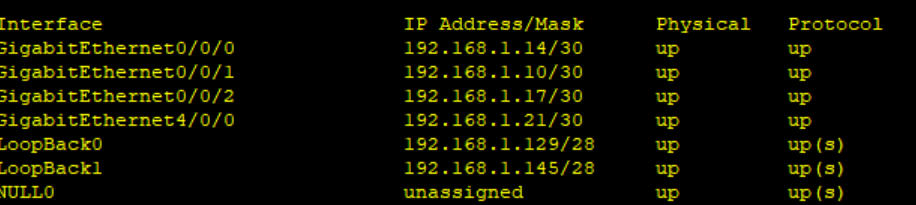

R4 IP地址

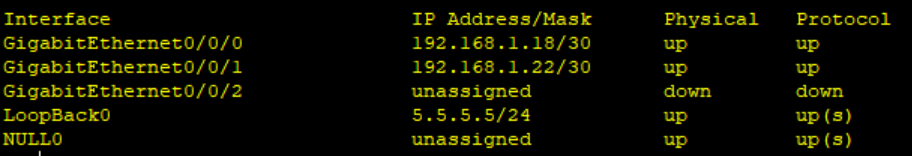

 R5 IP地址

3.手写路由条目

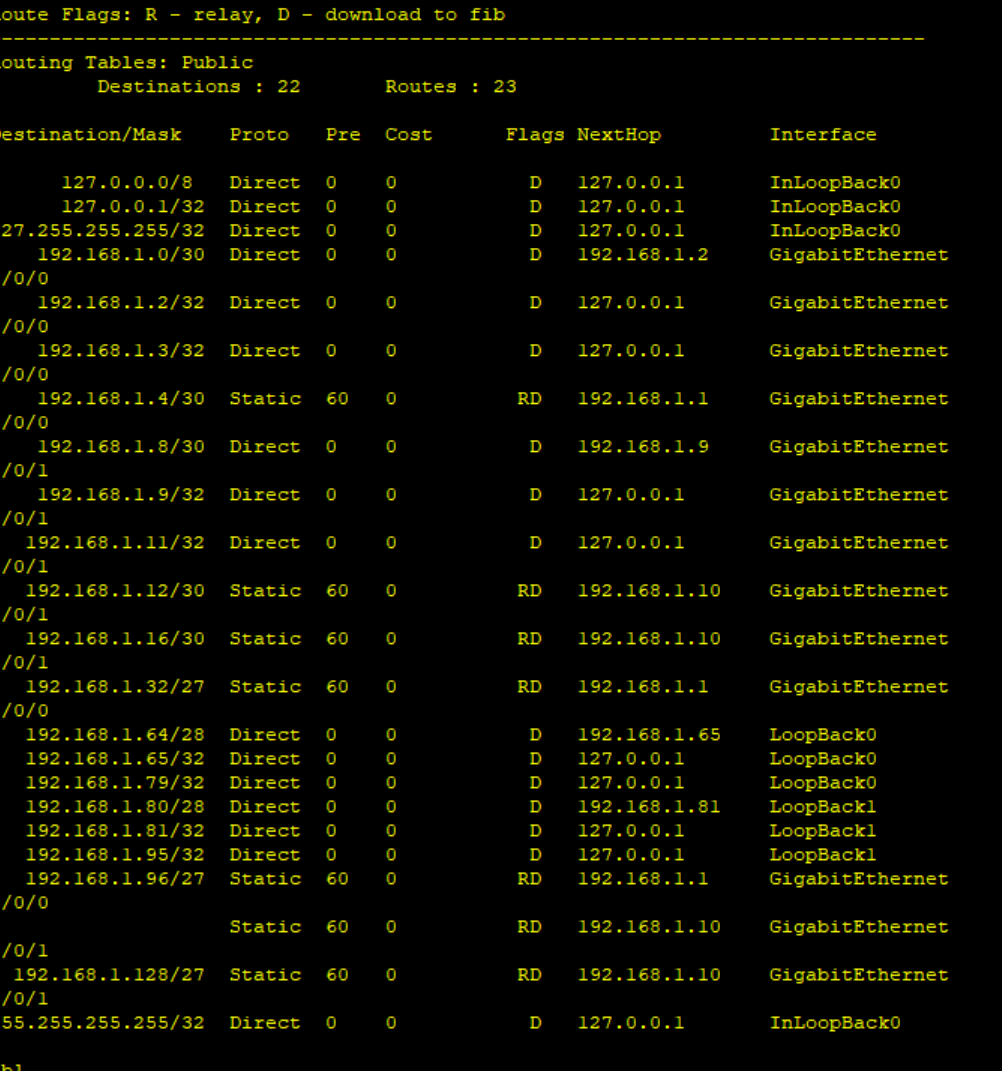

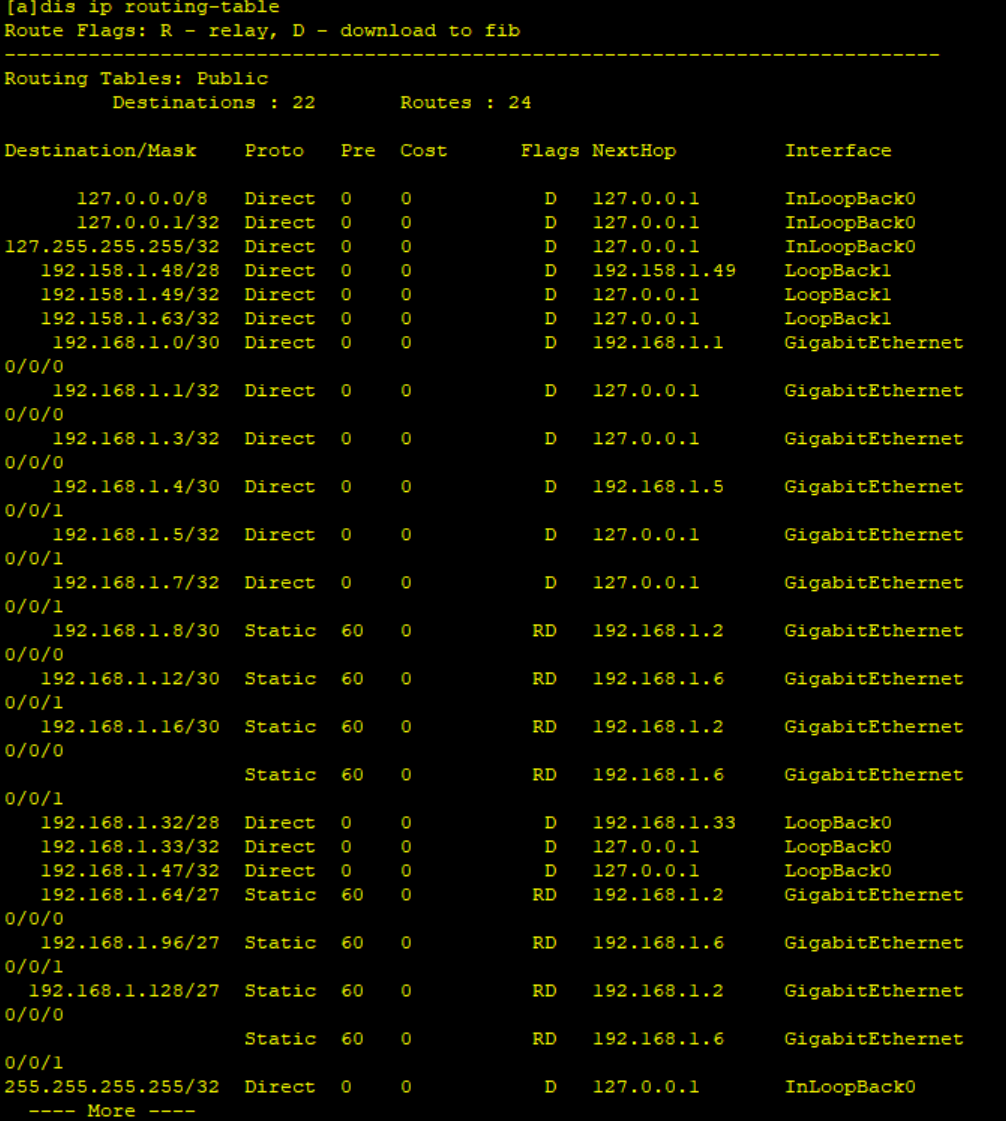

R1 路由条目

R2 路由条目

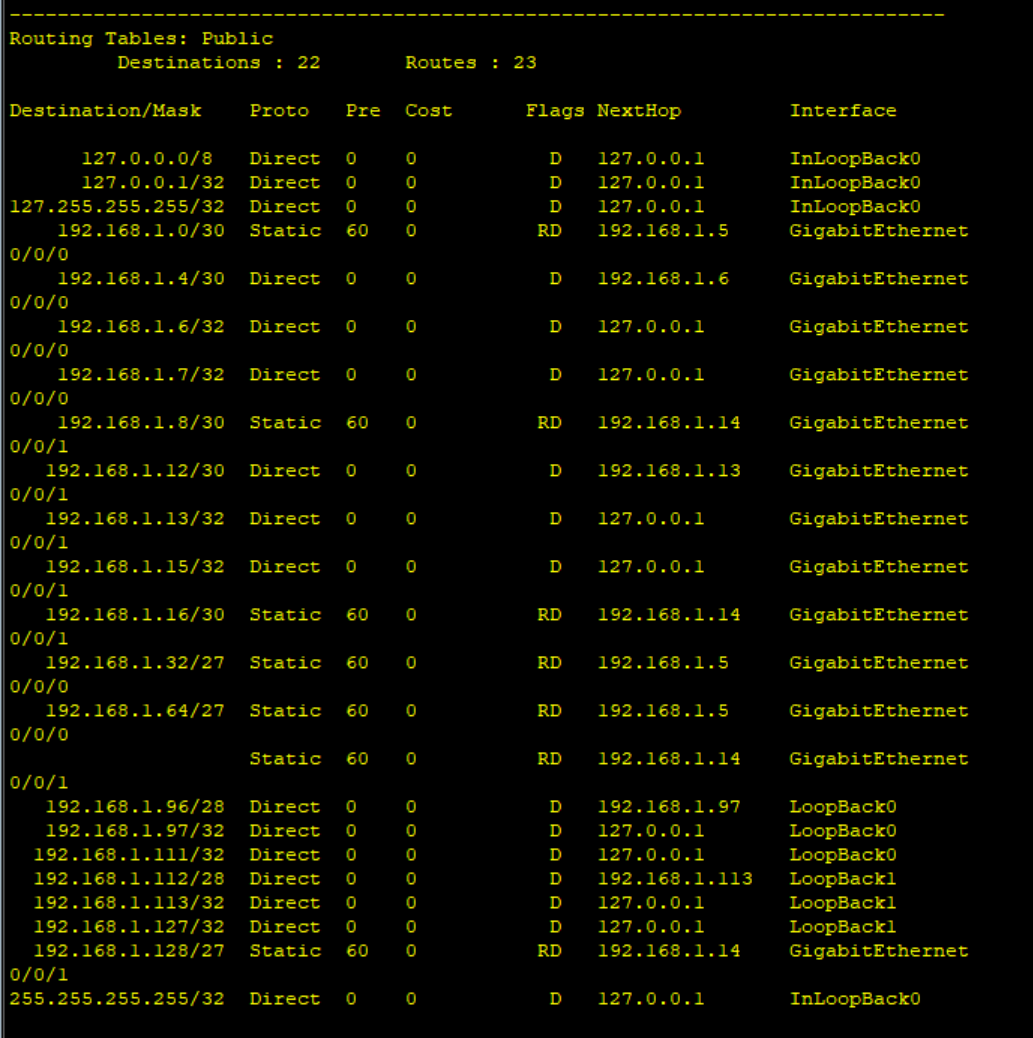

 R3 路由条目

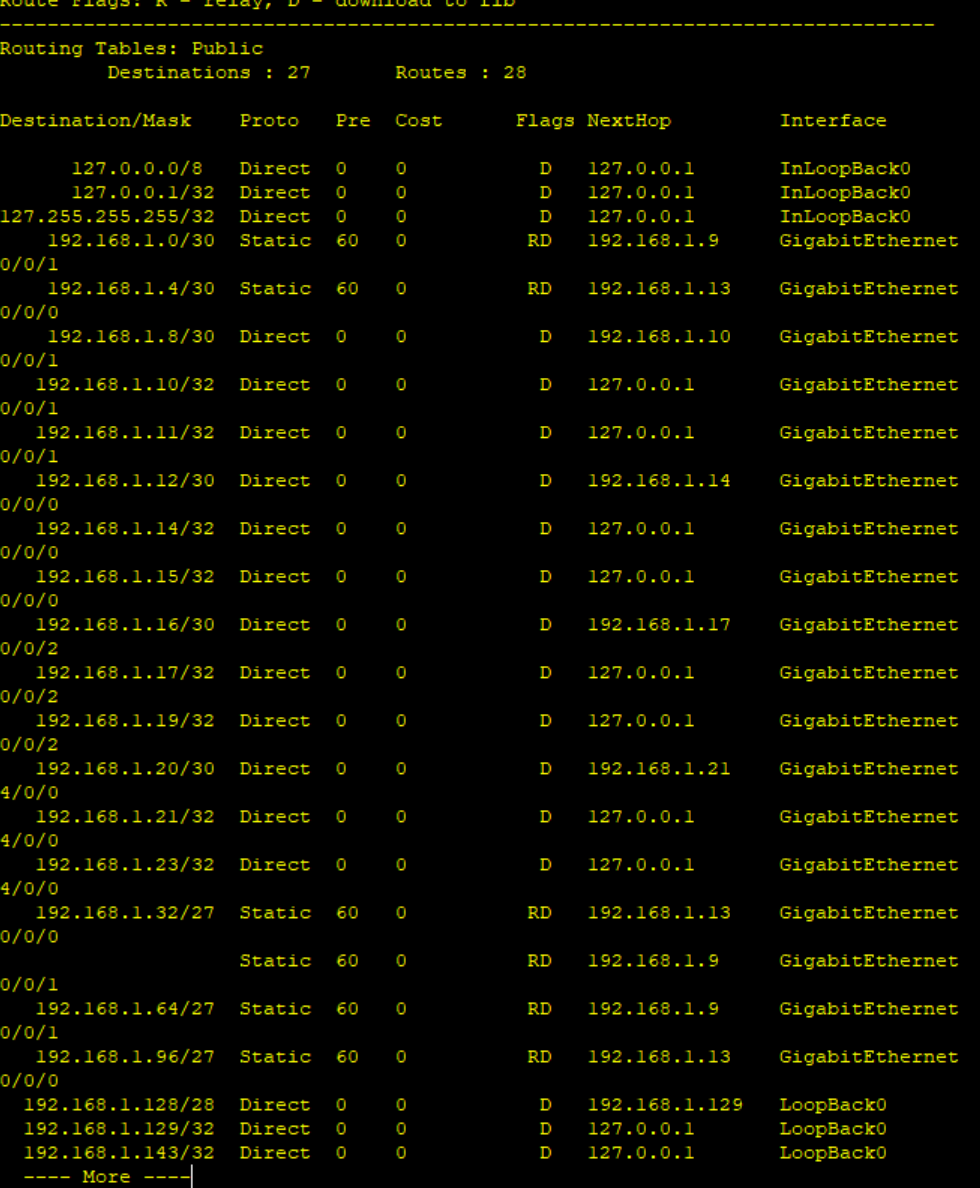

 R4 路由条目

R5 路由条目

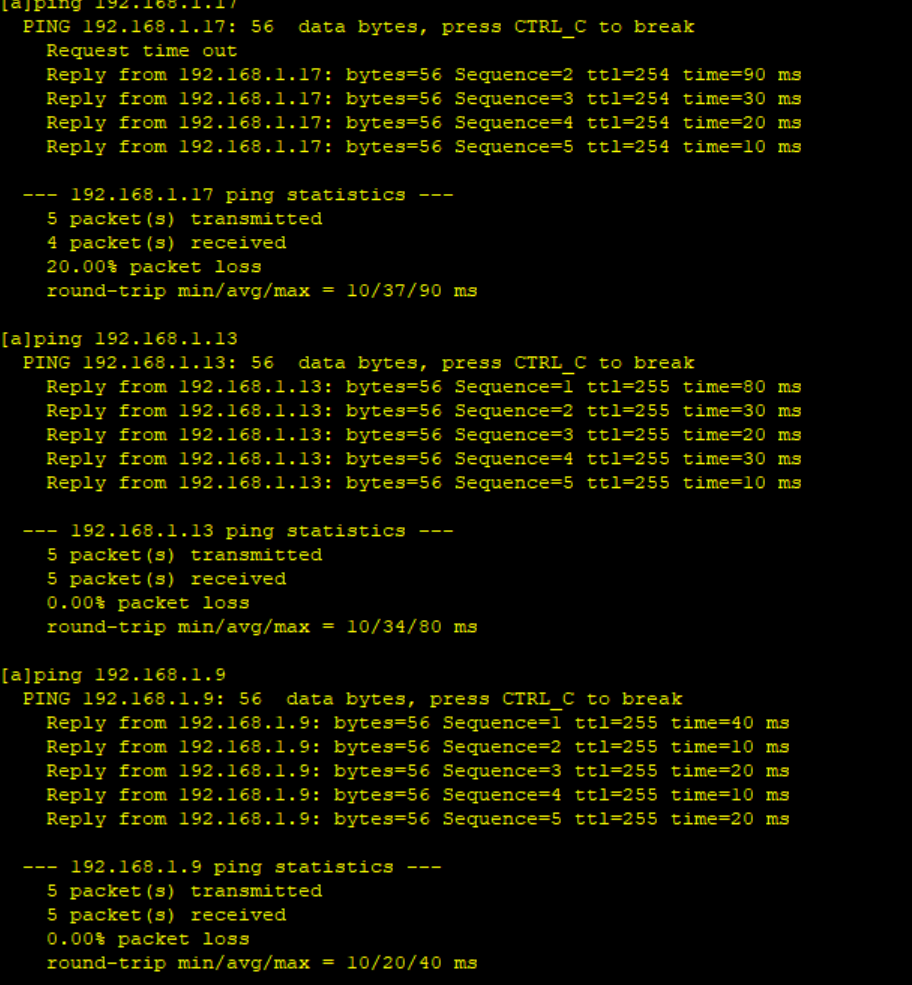

 彼此之间能够互通

4. 写缺省

R1 缺省

R2 缺省

R3缺省

R4 缺省

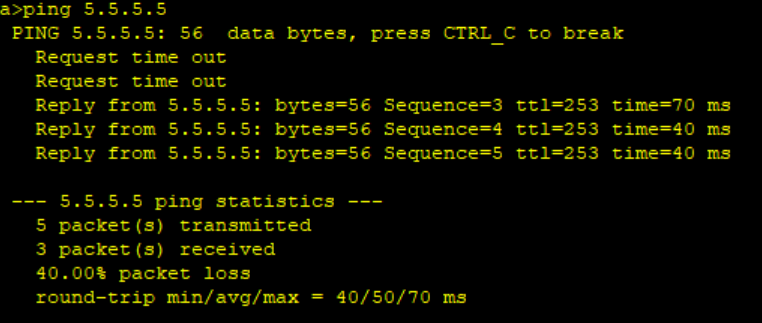

通过R1能够ping通R5

5.空接口

R1空接口

R2空接口

R3空接口

R4空接口

6.写浮动静态路由（给R4与R5写）

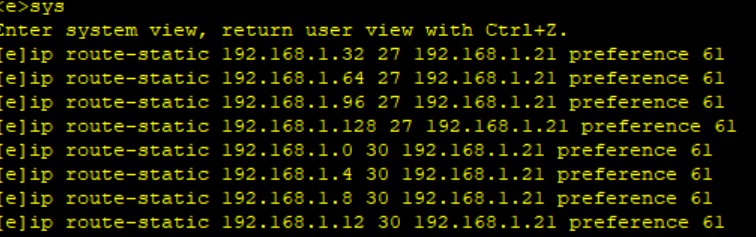

在R5上写的浮动静态路由

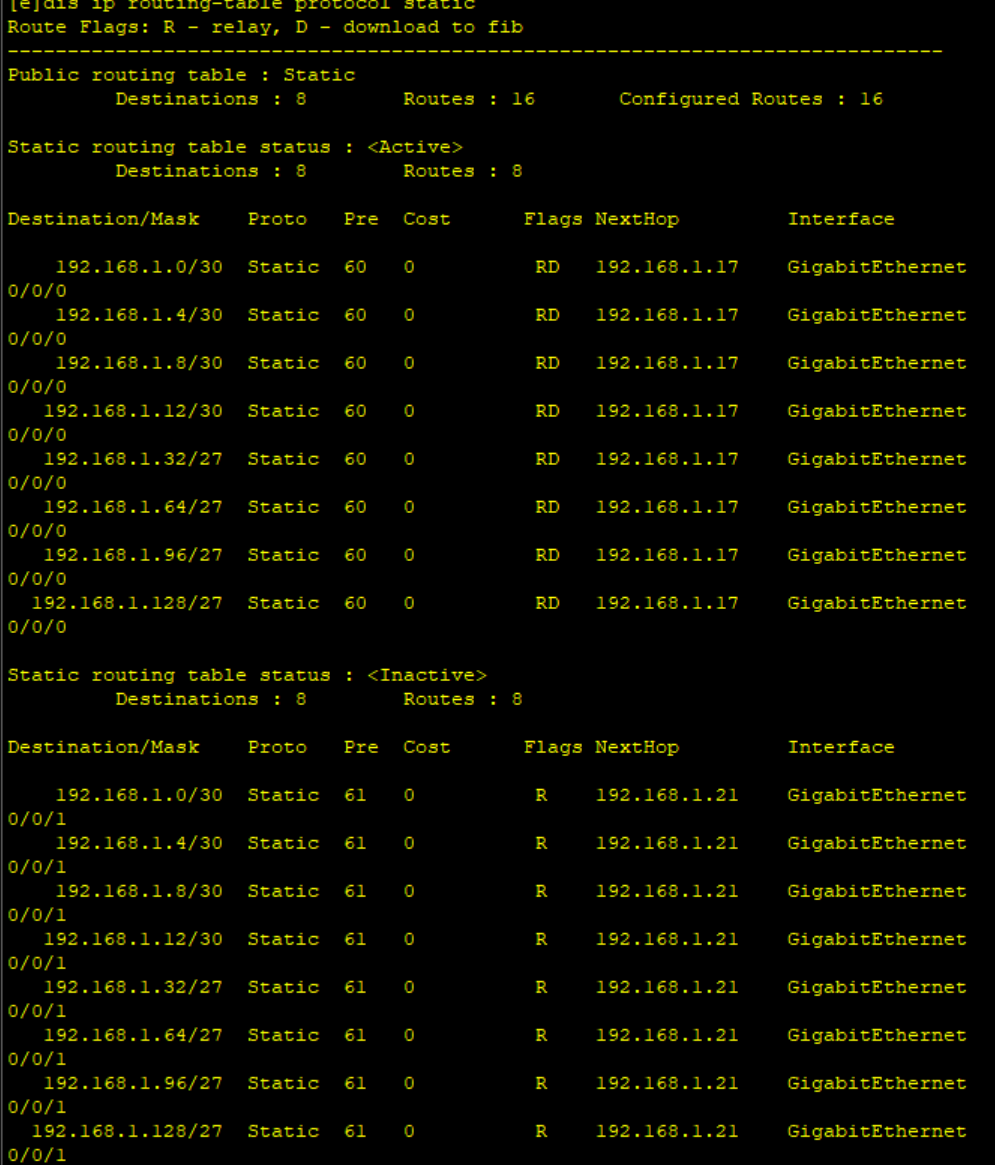

查看后活跃与不活跃接口

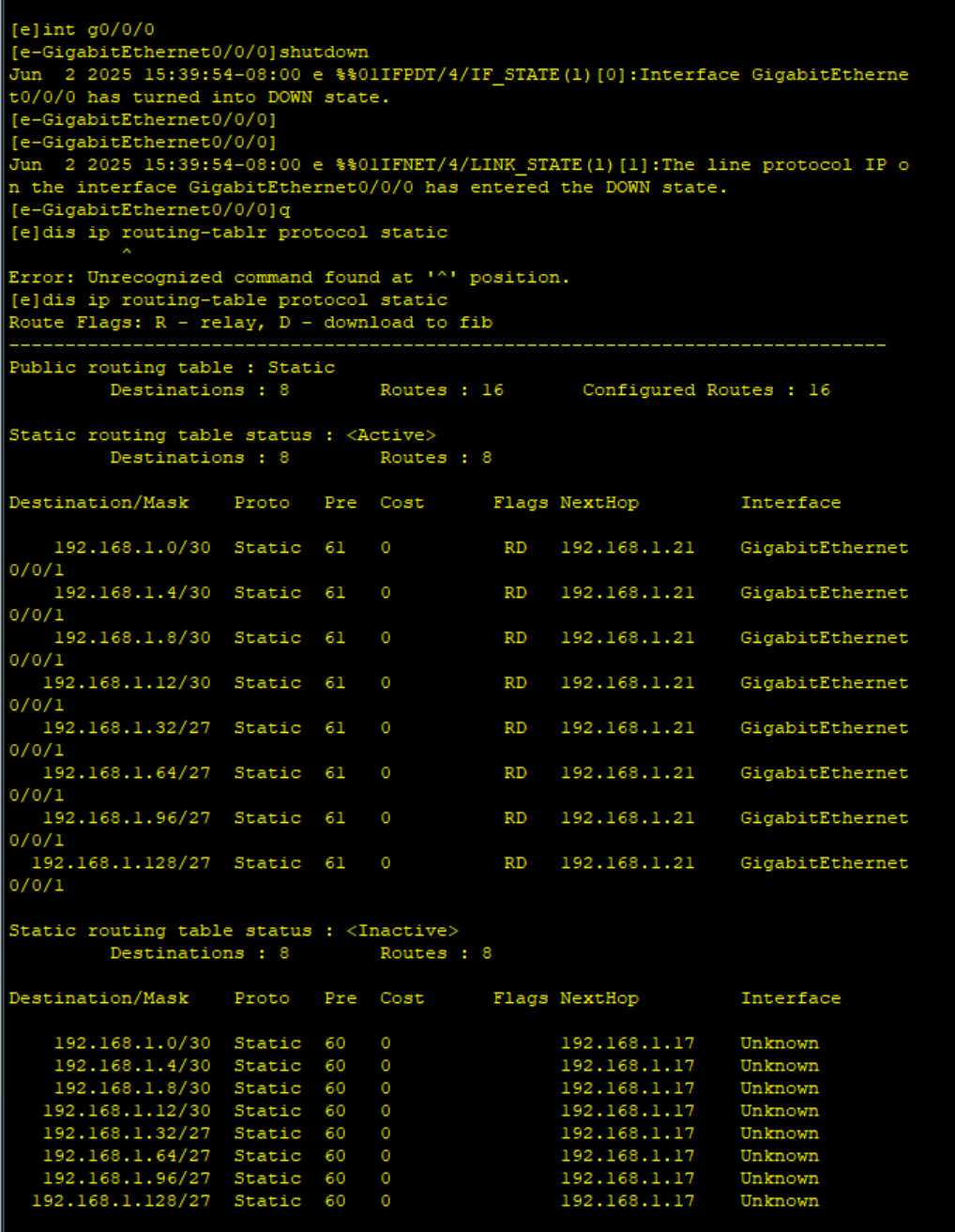

关闭 0/0/0接口查看活跃状态
