大型网络必备 OSPFv3双进程路由互通 （一台路由设备同时运行两个不同OSPF v3并实现互通）

掌握配置 OSPFv3 双进程路由互通。

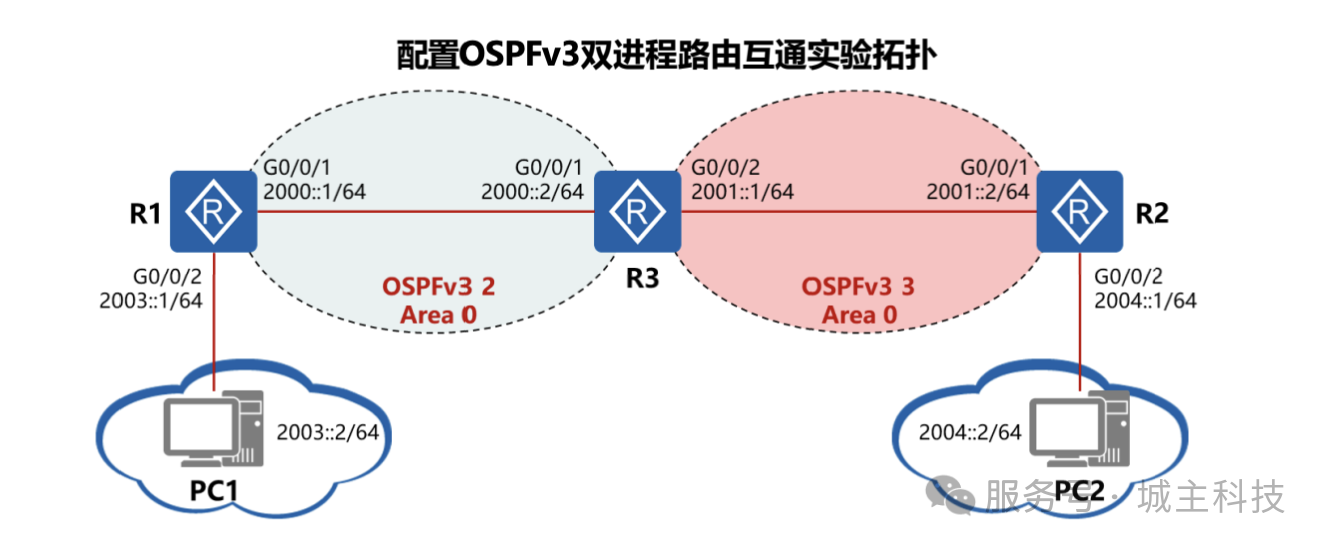

在 R1、R2 和 R3 上启用 OSPFv3 路由协议。R1 和 R3 间运行 OSPFv3 2，R2 和 R3 之间运 行 OSPFv3 3 两个不同进程，实现两个 PC 可以互相通信。

配置思路

1.  配置 PC1、PC2、R1、R2 及 R3 的 IPv6 地址，使直连设备可以进行相互通信；

2.  在 R1、R3 上配置 OSPFv3 2 进程，在 R2、R3 上配置 OSPFv3 3 进程；

3.  在 R3 上的两个 OSPFv3 进程分别引入另一组 OSPFv3 进程，使得整个网络互通，PC1 能 够与 PC2 互访。

配置步骤

步骤 1  在路由器上开启 IPv6 功能，配置 IPv6 地址。 # 在 R1 上开启 IPv6 功能，配置 IPv6 地址。

<Huawei>system-view Enter system view, return user view with Ctrl+Z. [Huawei]sysname R1[R1]interface GigabitEthernet 0/0/1[R1-GigabitEthernet0/0/1]ipv6 enable [R1-GigabitEthernet0/0/1]ipv6 address 2000::1 64 R1-GigabitEthernet0/0/1]quit[R1]interface GigabitEthernet 0/0/2 [R1-GigabitEthernet0/0/2]ipv6 enable [R1-GigabitEthernet0/0/2]ipv6 address [R1-GigabitEthernet0/0/2]quit[R1]

在 R2 上开启 IPv6 功能，配置 IPv6 地址。

<Huawei>system-view Enter system view, return user view with Ctrl+Z. [Huawei]sysname R2[R2]interface GigabitEthernet 0/0/1[R2-GigabitEthernet0/0/1]ipv6 enable [R2-GigabitEthernet0/0/1]ipv6 address 2001::2 64 [R2-GigabitEthernet0/0/1]quit[R2]interface GigabitEthernet 0/0/2[R2-GigabitEthernet0/0/2]ipv6 enable [R2-GigabitEthernet0/0/2]ipv6 address 2004::1 64 [R2-GigabitEthernet0/0/2]quit[R2]

在 R3 上开启 IPv6 功能，配置 IPv6 地址。

<Huawei>system-view Enter system view, return user view with Ctrl+Z. [Huawei]sysname R3[R3]interface GigabitEthernet 0/0/1[R3-GigabitEthernet0/0/1]ipv6 enable [R3-GigabitEthernet0/0/1]ipv6 address 2000::2 64 [R3-GigabitEthernet0/0/1]quit[R3]interface GigabitEthernet 0/0/2[R3-GigabitEthernet0/0/2]ipv6 enable [R3-GigabitEthernet0/0/2]ipv6 address 2001::1 64 [R3-GigabitEthernet0/0/2]quit[R3]

配置 PC1 的 IPv6 地址。

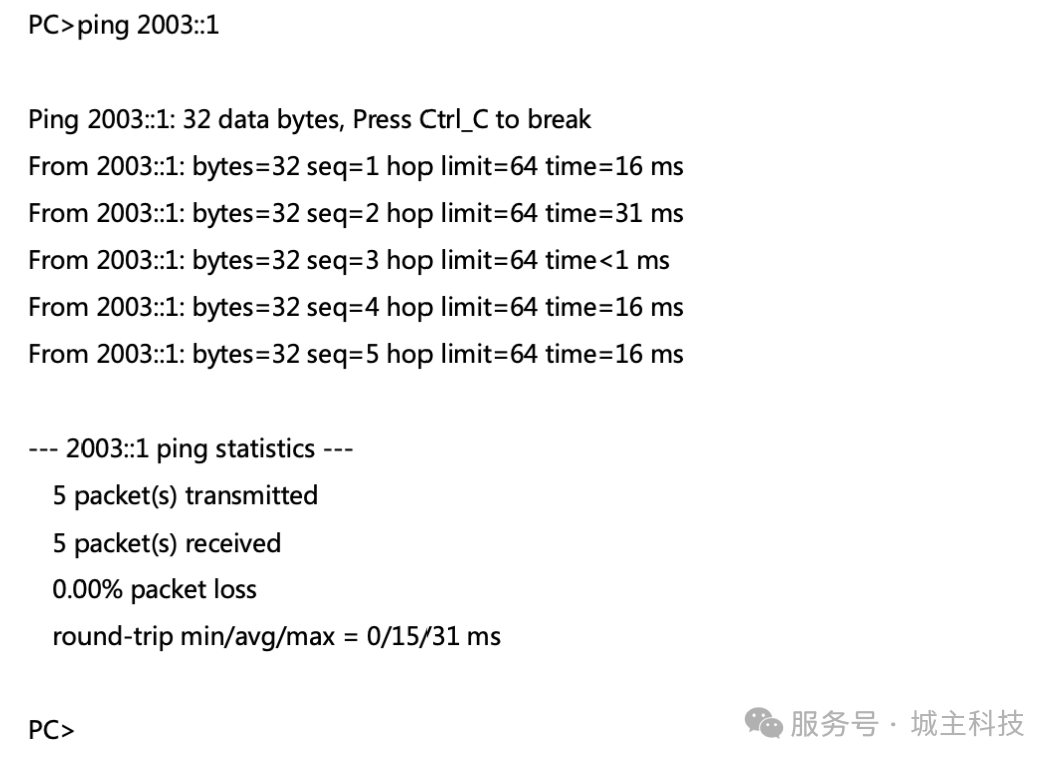

测试 PC1 与 R1 之间的链路。

配置 PC2 的 IPv6 地址。

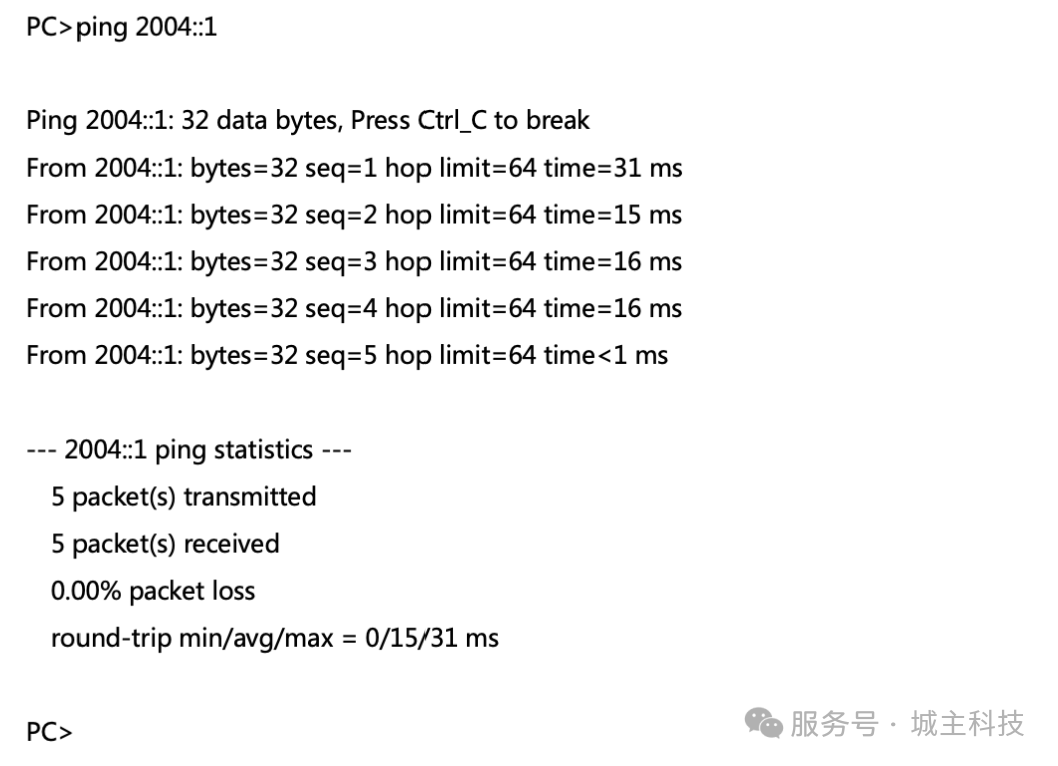

测试 PC2 与 R2 之间的链路。

步骤 2    配置 OSPFv3 协议

在 R1 上配置 OSPFv3 2 进程。

[R1]ospfv3 2[R1-ospfv3-2]router-id 10.10.10.10[R1-ospfv3-2]quit[R1]interface GigabitEthernet 0/0/1[R1-GigabitEthernet0/0/1]ospfv3 2 area 0 [R1-GigabitEthernet0/0/1]quit[R1]

在 R2 上配置 OSPFv3 3 进程。

[R2]ospfv3 3[R2-ospfv3-3]router-id 20.20.20.20[R2-ospfv3-3]quit[R2]interface GigabitEthernet 0/0/1[R2-GigabitEthernet0/0/1]ospfv3 3 area 0 [R2-GigabitEthernet0/0/1]quit[R2][R2]interface GigabitEthernet 0/0/2[R2-GigabitEthernet0/0/2]ospfv3 3 area 0 [R2-GigabitEthernet0/0/2]quit[R2]

在 R3 上配置 OSPFv3。

[R3]ospfv3 2 [R3-ospfv3-2]router-id 31.31.31.31[R3-ospfv3-2]quit[R3][R3]ospfv3 3 [R3-ospfv3-3]router-id 32.32.32.32[R3-ospfv3-3]quit[R3][R3]interface GigabitEthernet 0/0/1[R3-GigabitEthernet0/0/1]ospfv3 2 area 0 [R3-GigabitEthernet0/0/1]quit[R3]interface GigabitEthernet 0/0/2[R3-GigabitEthernet0/0/2]ospfv3 3 area 0[R3-GigabitEthernet0/0/2]quit

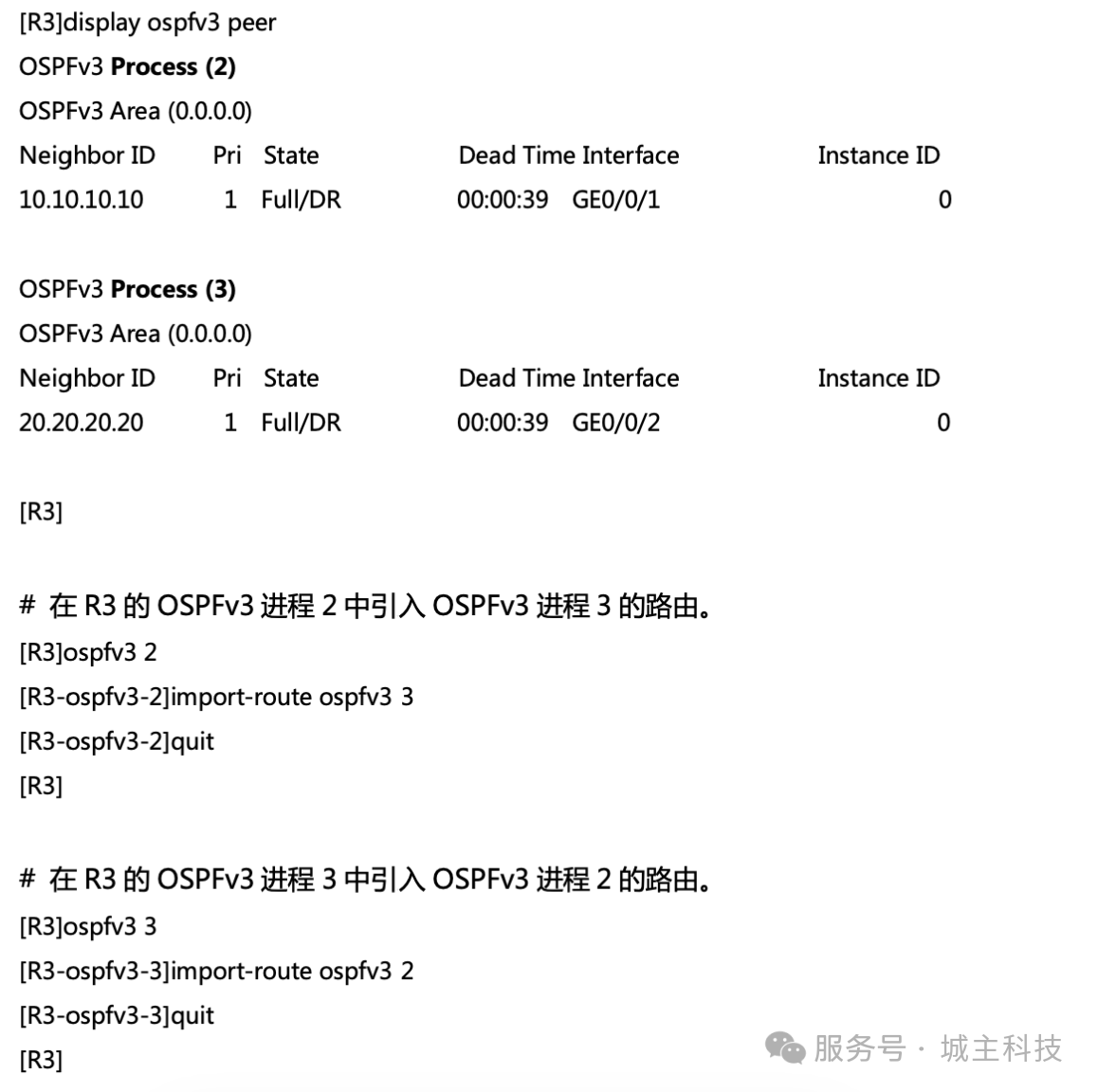

在 R3 上查看 OSPFv3 邻居建立情况。

结果验证

检查配置结果

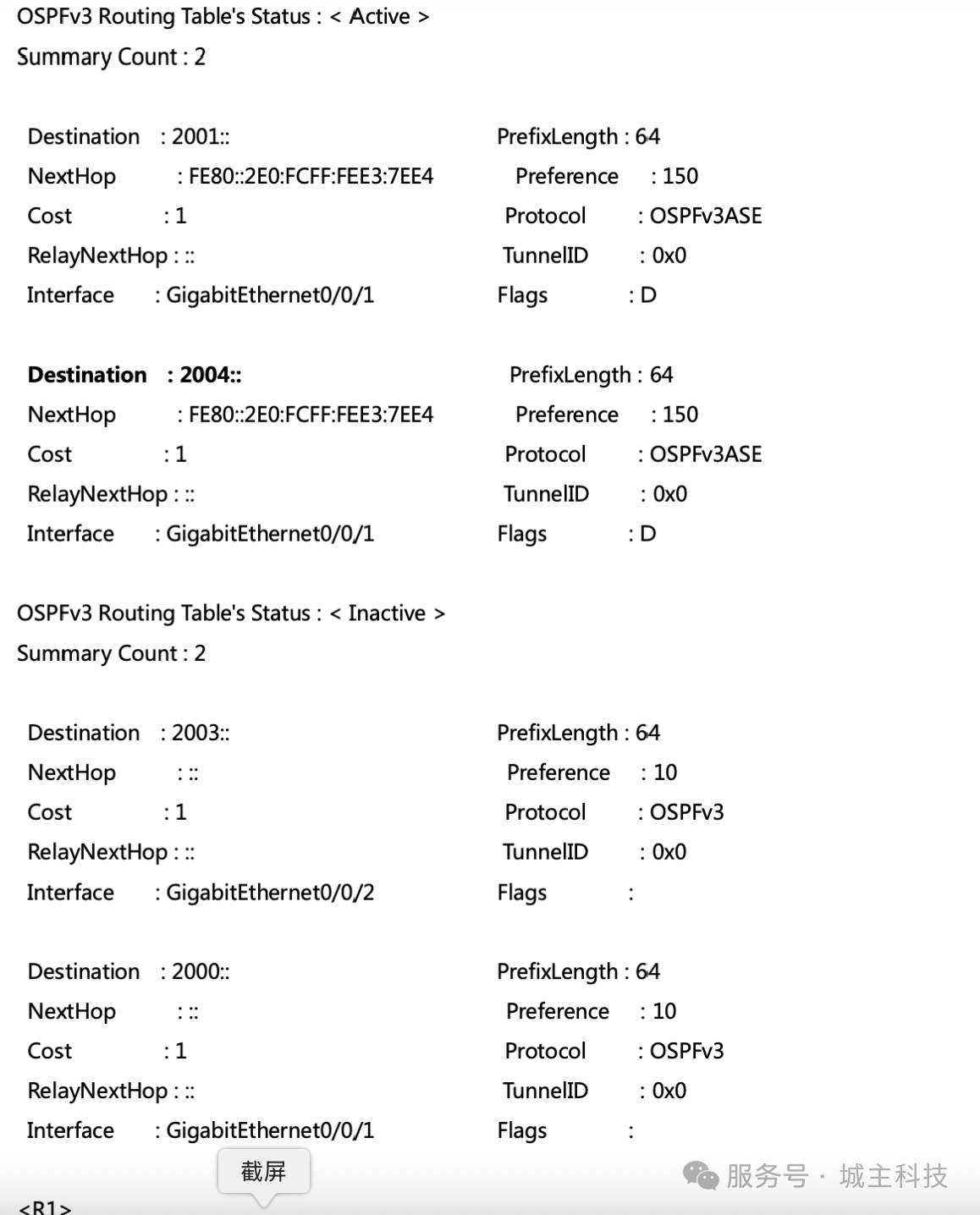

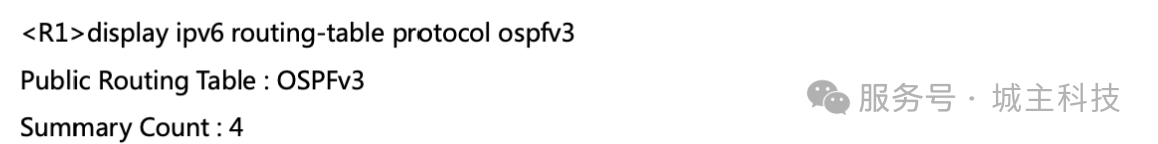

在 R1 上查看 IPv6 OSPFv3 路由表，R1 顺利学习到 R2 的全部路由条目。

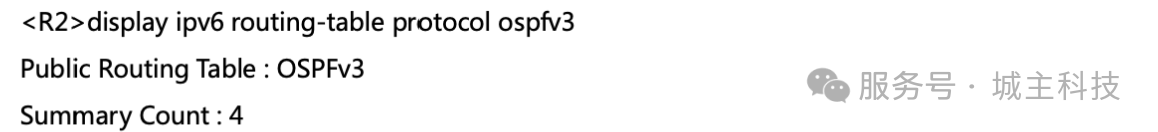

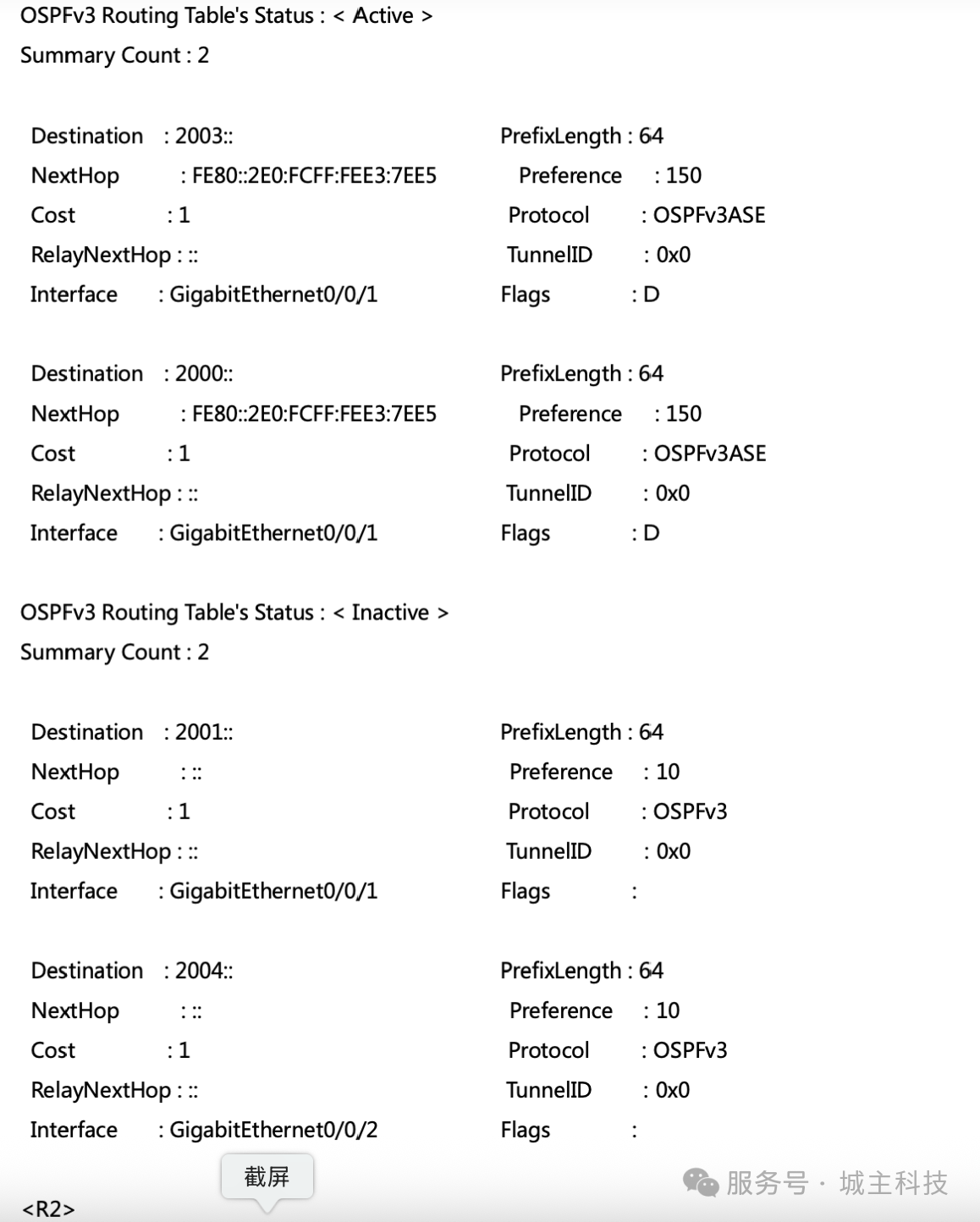

在 R2 上查看 IPv6 OSPFv3 路由表，R2 顺利学习到 R1 的全部路由条目。

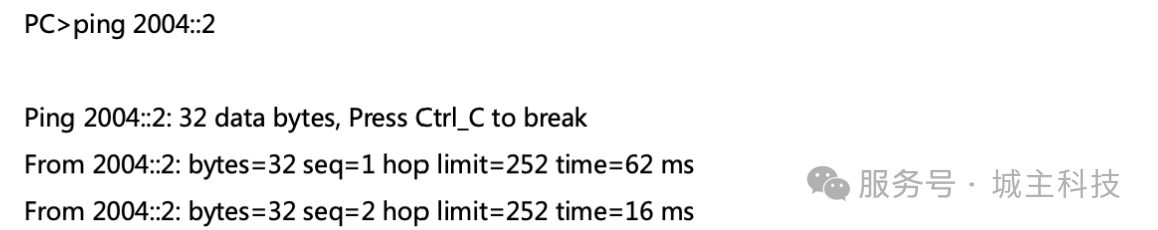

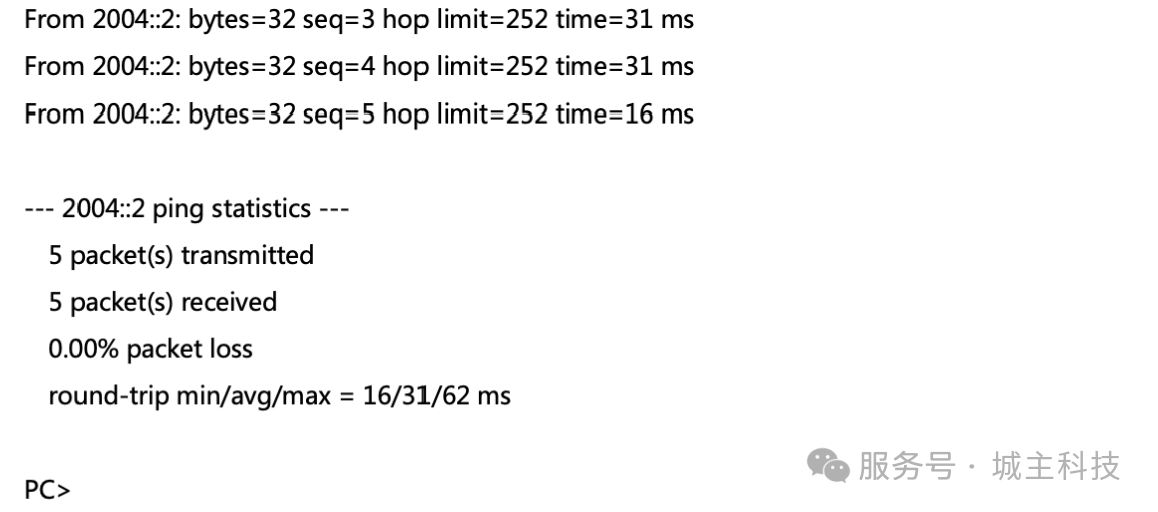

在 PC1 上访问 PC2，结果如下。

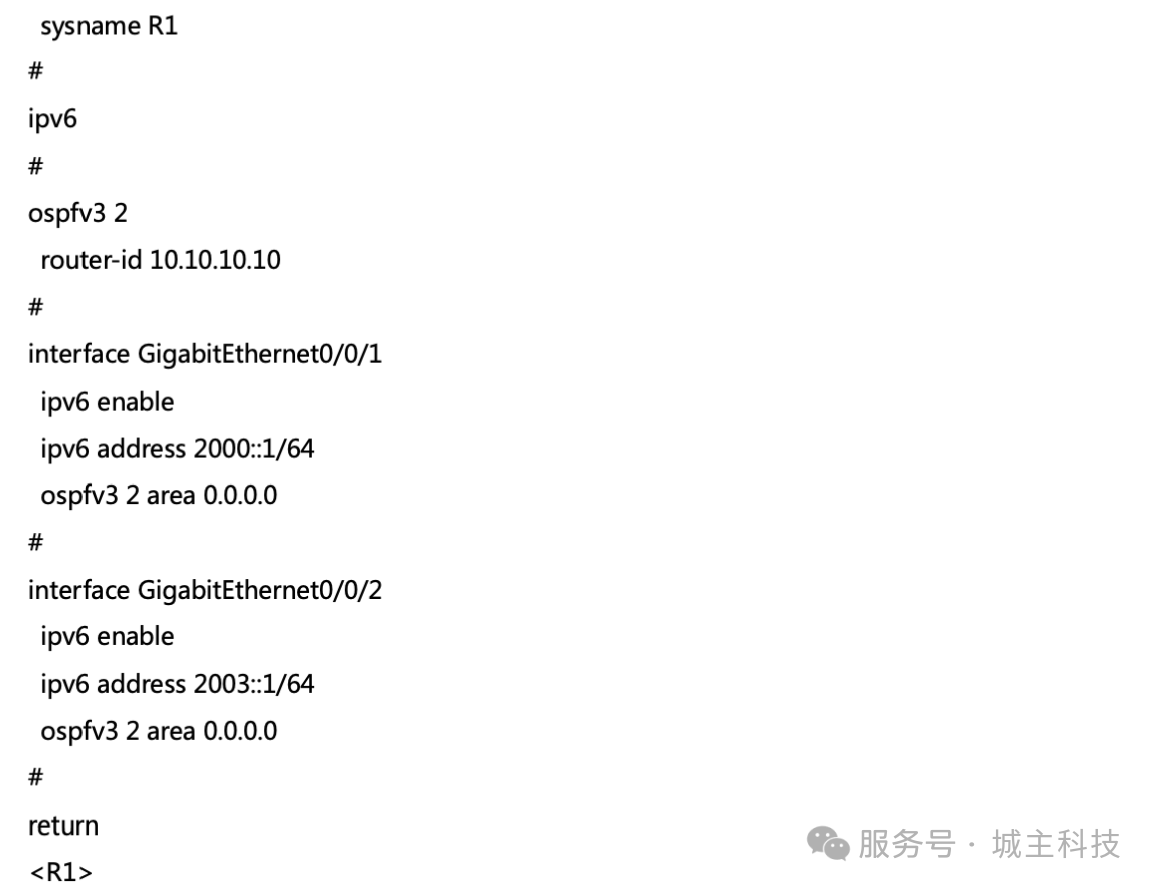

R1 的配置

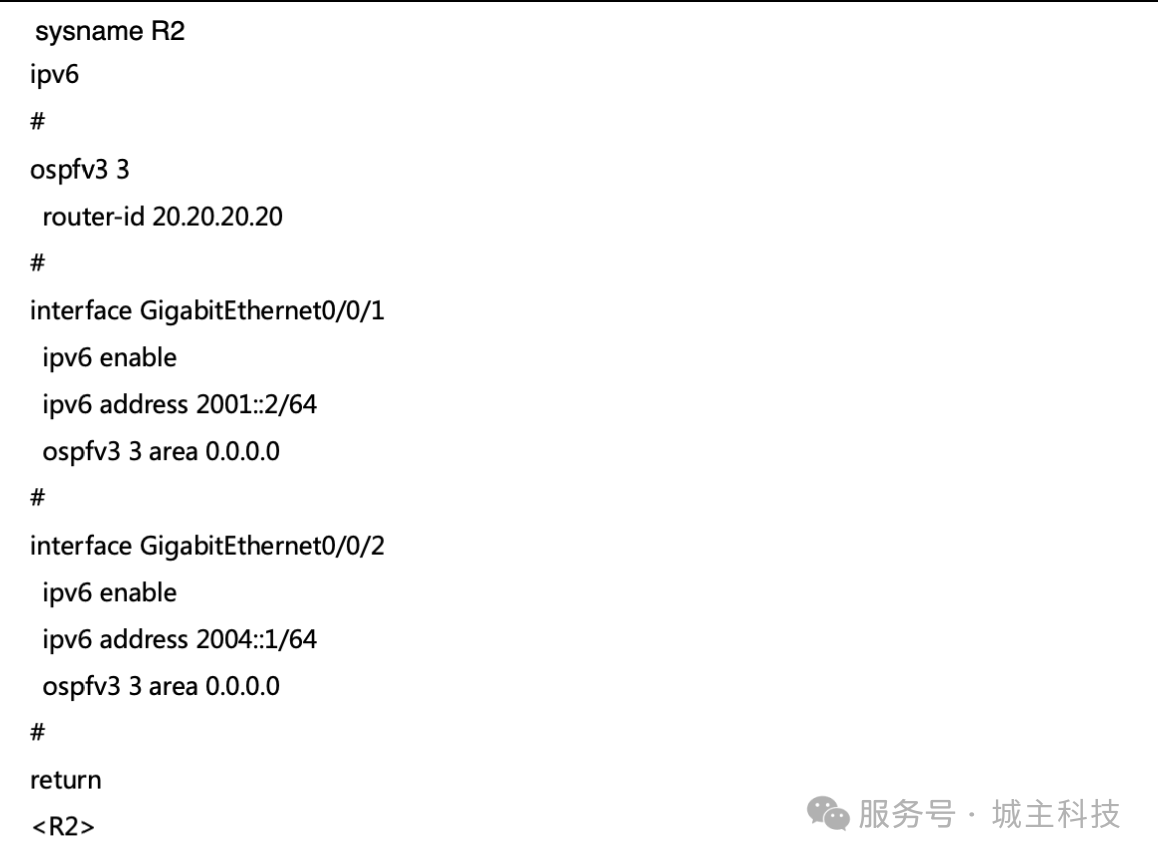

R2 的配置

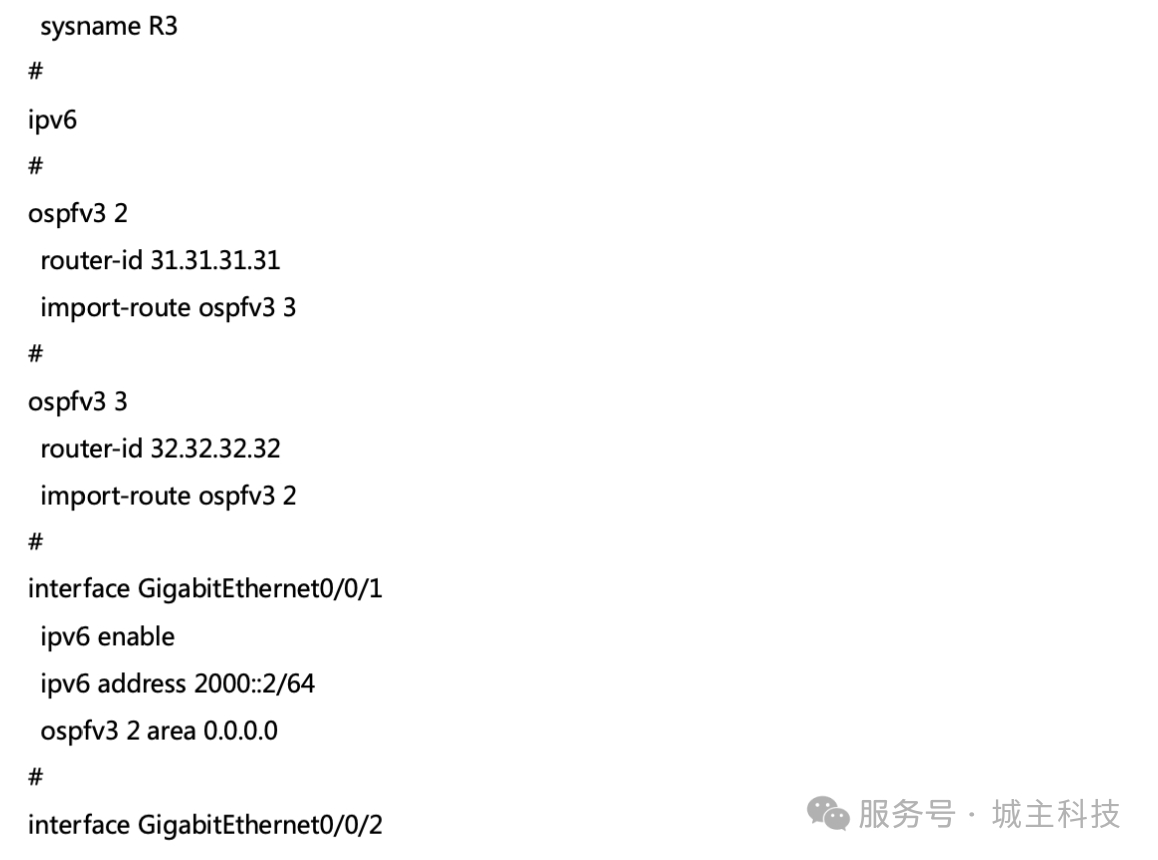

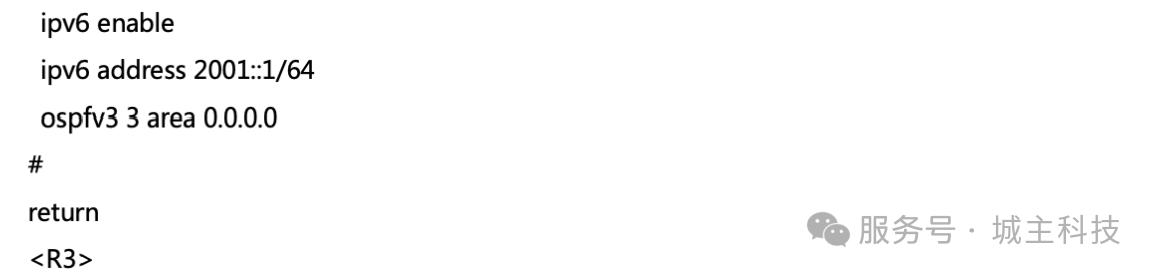

R3 的配置
