IP5306（英集芯） 2.1A 充电 2.4 A 放电高集成度移动电源 SOC

产品描述

      IP5306 是一款集成升压转换器、锂电池充电管 理、电池电量指示的多功能电源管理 SOC ，为移动 电源提供完整的电源解决方案。

IP5306 的高集成度与丰富功能，使其在应用时 仅需极少的外围器件，并有效减小整体方案的尺寸，

降低 BOM 成本。

      IP5306 只需一个电感实现降压与升压功能。可 以支持低成本电感和电容。

      IP5306 的同步升压系统提供最大 2.4A 输出电 流，转换效率高至 92% 。空载时，自动进入休眠状 态，静态电流降至 100uA 。

      IP5306 采用开关充电技术，提供最大 2.1A 电 流，充电效率高至 91% 。内置 IC 温度和输入电压 智能调节充电电流。

      IP5306 支持 1 、 2 、 3 、 4 颗 LED 电量显示。

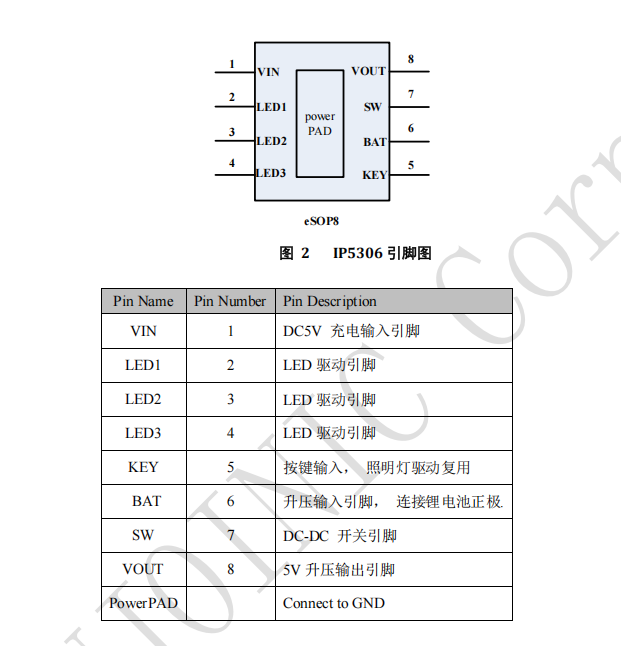

      IP5306 采用 ESOP8 封装。

产品特征

同步开关充放电

     2.4A 同步升压转换 ,2.1A 同步开关充电

    升压效率高达 92%

    充电效率高达 91%

    内置电源路径管理，支持边充边放

充电

    自适应充电电流调节，自适应适配器

    支持 4.20/4.30/4.35/4.40V 电池

电量显示

    支持 4,3,2,1 颗 LED 电量显示

功能丰富

     按键开机

     内置照明灯驱动

     自动检测手机插入和拔出

低功耗

   智能识别负载，自动进待机

    待机功耗小于 100 µA

BOM 极简

   功率 MOS 内置，单电感实现充放电

多重保护、高可靠性

   输出过流、过压、短路保护

    输入过压、过充、过放、过流放电保护

    整机过温保护

   ESD 4KV ，瞬间耐压 12V
