如何下载固件包？

答：以下载 CPU 1516-3 PN/DP V2.9.2 固件包为例，订货号为 6ES7516-3AN01-0AB0，在表 2 中找到该 CPU，打开下载页面，首先在向网页右上角点击“log in”（登录），

工控人加入PLC工业自动化精英社群

此处登录是西门子全球技术资源库的登录，并非西门子论坛、下载中心、找答案等的登录。

欢迎加入组织PLC技术交流

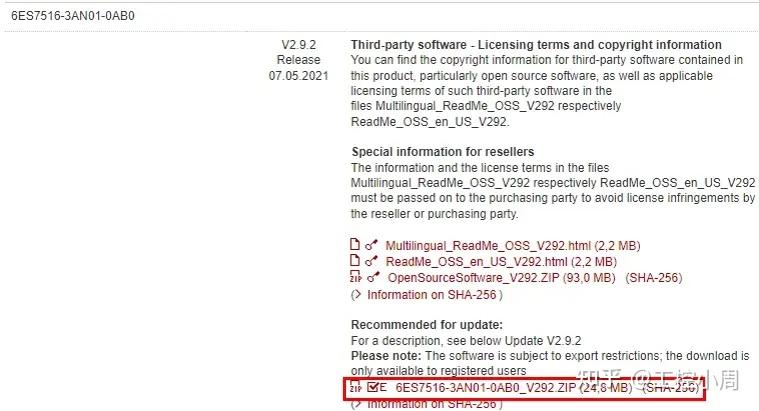

图 2 下载页面

红框即为固件包的下载链接，注意到红框中有个

的标识，意思是这个软件是受限软件下载需要相应权限，如果没有相应权限需要在线申请。

申请权限下载受限软件以及注册账号说明，参见文档：链接。

5. 如何通过在线的方式更新 CPU 和显示屏的固件？

答：以将 CPU 1516-3 PN/DP 为例，CPU 固件从 V2.6.1 升级至 V2.9.2，显示屏从 V2.6.1 升级至 V2.9.0。将固件包下载到本地并分别解压缩，得到如图 3 的文件。

图 3 解压缩的固件包

工控人加入PLC工业自动化精英社群

打开文件夹 “FWUPDATE.S7S”，能看到如图 4 的固件文件。

图 4 固件文件

之后打开 TIA PORTAL 软件进行在线更新，此处有两种方式

1）无需打开项目，直接在软件在线访问中浏览到 CPU，然后进行固件更新，链接

2）CPU 在项目中已组态，在 CPU 的在线和诊断里进行固件更新，链接

下面分别介绍两种方式。

方式一：在线访问中浏览到 CPU 固件更新

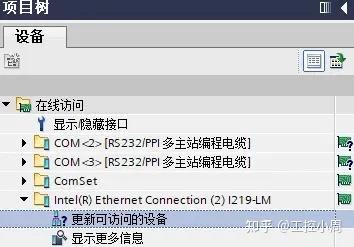

打开 TIA PORTAL 软件，切换到项目视图，在项目树下的在线访问找到本机网卡，展开后双击“更新可访问的设备”，如图 5 所示。

图 5 更新可访问的设备

搜索到设备以后展开设备，双击“在线和诊断”，如图 6 所示。

图 6 搜索到设备

在打开的页面左边，展开“功能 > 固件更新 > PLC”，然后如图 7 所示操作。

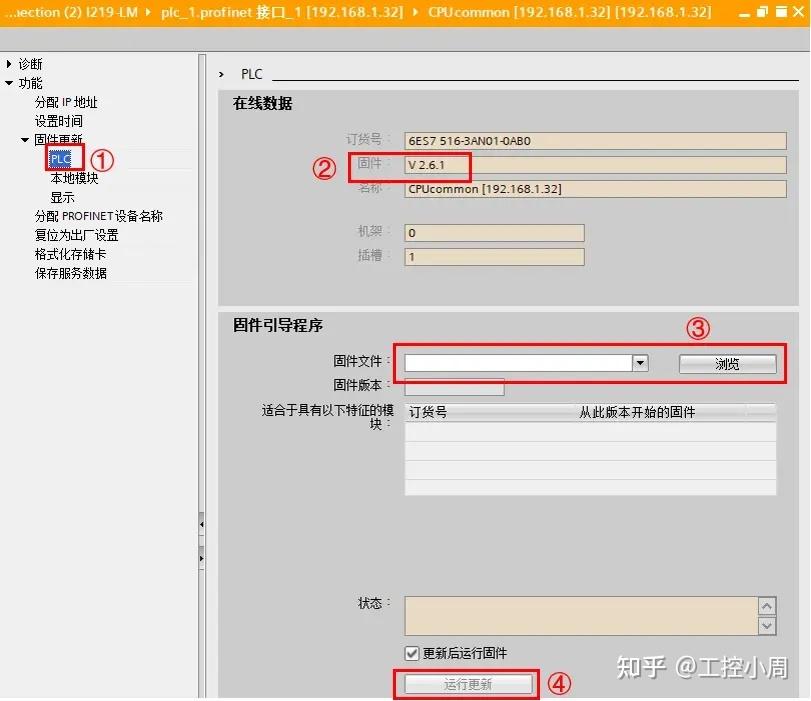

图 7 更新 CPU 固件

① 展开“功能 > 固件更新 > PLC”

② 显示当前 CPU 的固件版本

③ 点击“浏览”按钮，浏览到图 4 的 CPU 的固件文件

④ 点击“运行更新”按钮

如果 CPU 此时处于运行状态，会被提示 CPU 需要停止才可以继续更新，如果 CPU 设置了访问密码，则需要输入写访问密码。当 CPU 更新结束，会提示更新完成，刷新图 7 页面会显示当前 CPU 固件，如图 8 所示。

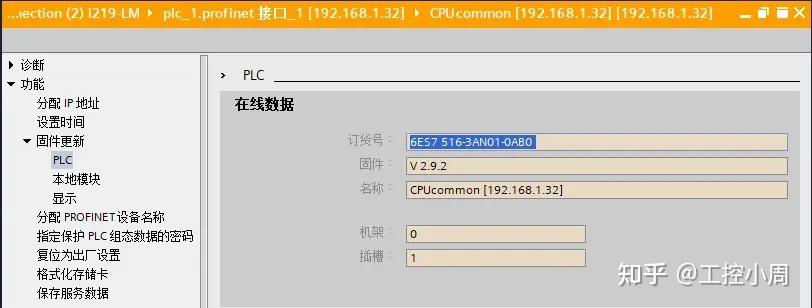

图 8 当前 CPU 固件版本

对于显示屏，需要展开“功能 > 固件更新 >显示”，然后如图 9 所示操作。

工控人加入PLC工业自动化精英社群

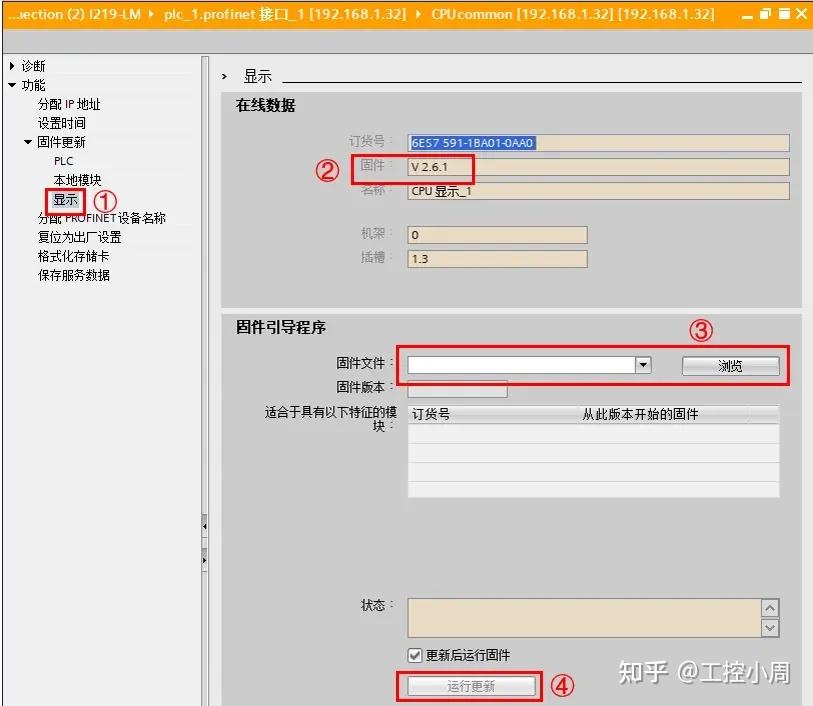

图 9 更新显示屏固件

① 展开“功能 > 固件更新 > 显示”

② 显示当前显示屏的固件版本

③ 点击“浏览”按钮，浏览到图 4 的显示屏的固件文件

④ 点击“运行更新”按钮

如果 CPU 此时处于运行状态，会被提示 CPU 需要停止才可以继续更新，当显示屏更新结束，会提示更新完成，刷新图 9 页面会显示当前显示屏固件，如图 10 所示。

工控人加入PLC工业自动化精英社群

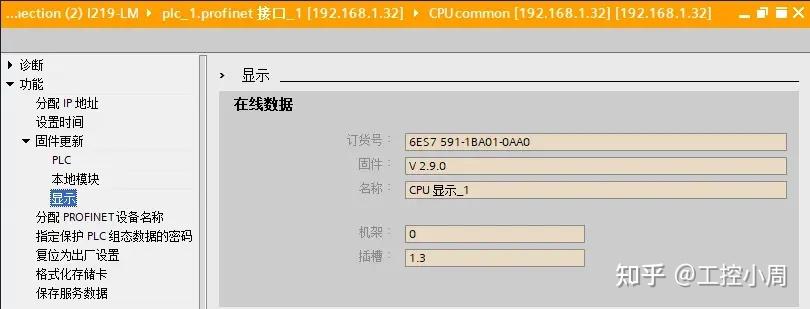

图 10 当前显示屏固件版本

方法二：组态 CPU 在线和诊断固件更新

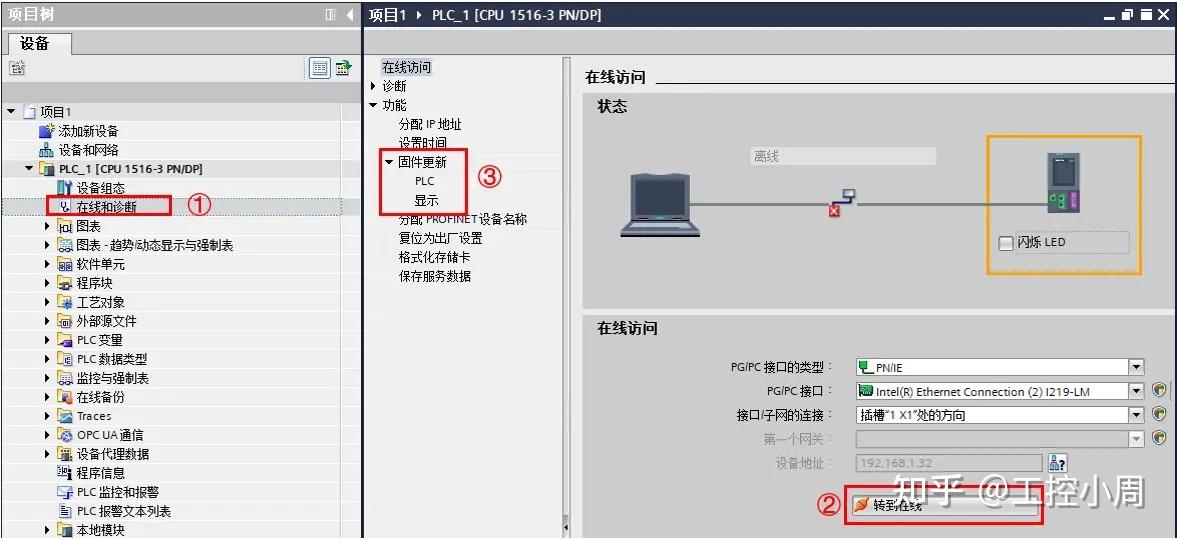

对于有原始项目的 CPU，可以打开项目选择 CPU，双击“在线和诊断”，然后转到在线，如图 11 所示。

图 11 在线和诊断

① 双击“在线和诊断”

② 在弹出页面，点击“转到在线”按钮

③ 转到在线以后，通过展开“功能 > 固件更新 > PLC/显示”进行固件更新，方法同方法一的图 7 到图 10，在此不再赘述。

6. 如何通过 Web 页面更新 CPU 和显示屏的固件？

答：如果电脑没有安装 TIA PORTAL 软件，但是 CPU 之前激活了 Web 服务器功能，可以通过电脑联网 CPU，然后打开浏览器浏览到 CPU 的方式进行固件更新。下面分别介绍激活 CPU 的 Web 服务器方法与如何通过浏览器访问 Web 页面进行固件更新的方法。

激活 Web 服务器方法

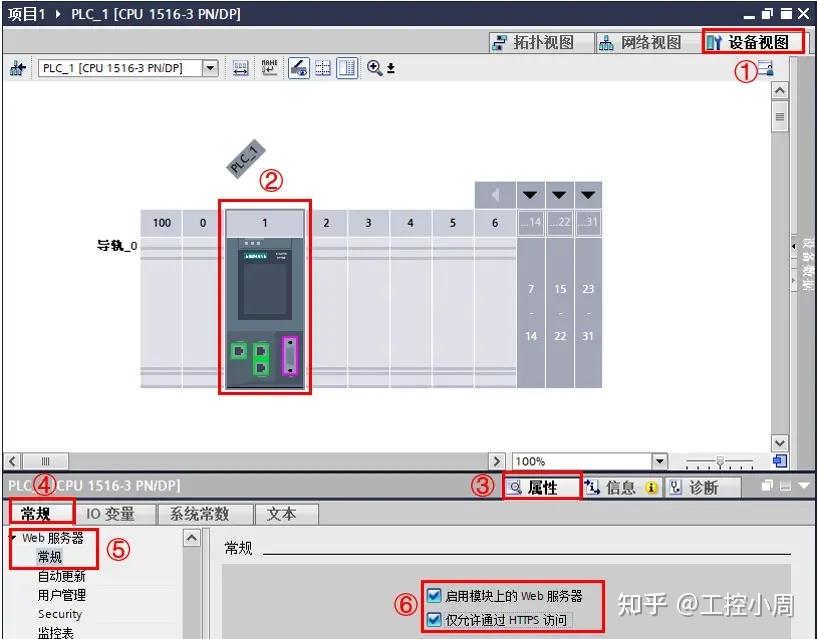

打开 TIA PORTAL 项目，进入 CPU 的设备视图，如图 12 进行操作。

图 12 启用 Web 服务器功能

① 进入设备视图

② 左键选中 CPU

③ 点击下方“属性”标签

④ 点击下方“常规标签”

⑤ 向下浏览到 "Web 服务器"，展开，单击选择“常规”

⑥ 在右边页面选择“启用模块上的 Web 服务器”，下方默认选择“仅允许通过 HTTPS 访问”

然后如图 13 所示设置 Web 服务器访问权限。

工控人加入PLC工业自动化精英社群

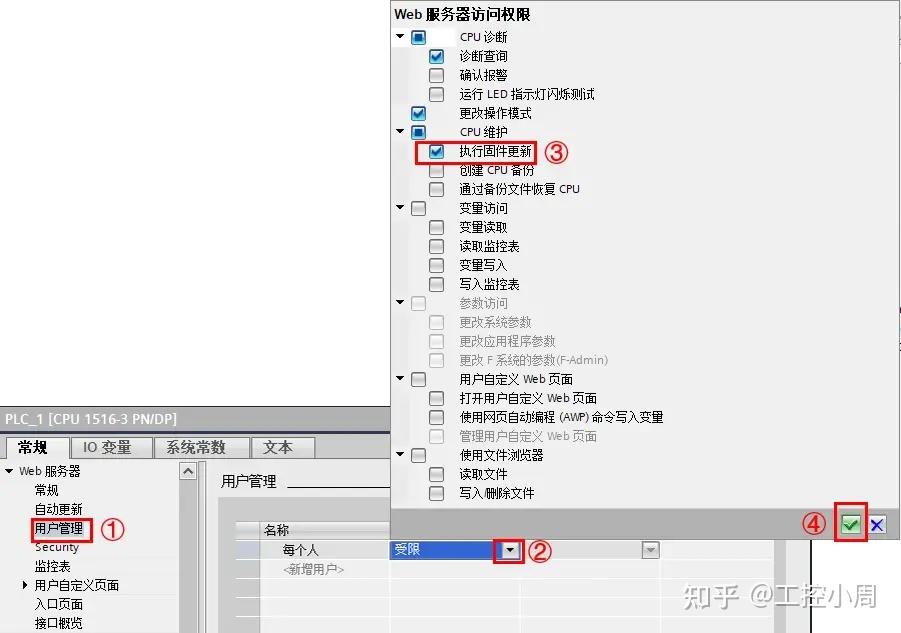

图 13 设置权限

① 单击选择“用户管理”

② 单击

。此处可以设置不同用户不同权限，本文只介绍最基础权限，如有更多需求请查阅相关文档资料

③ 选择“执行固件更新”，其余勾选是自动生成，无需处理

④ 单击

之后对 CPU 进行硬件编译，下载组态即可。

通过浏览器访问 Web 页面进行固件更新

以将 CPU 1516-3 PN/DP 为例，CPU 固件从 V2.6.1 升级至 V2.9.2，显示屏从 V2.6.1 升级至 V2.9.0。将固件包下载到本地并分别解压缩，参考图 3 、图 4。

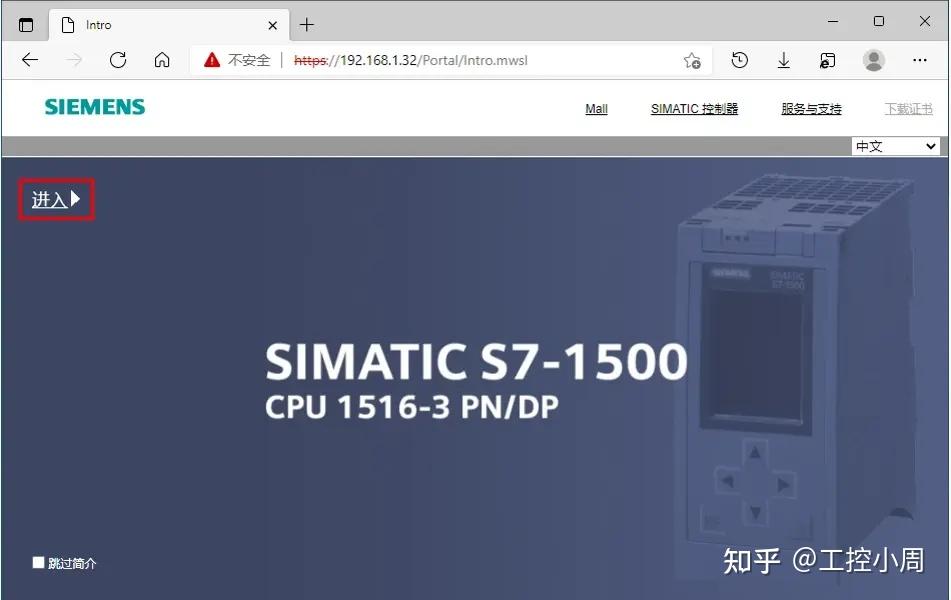

通过 Win10 自带 Edge 浏览器，地址栏输入 CPU IP 地址，例如 “https://192.168.1.32”，然后点击“进入”，如图 14 所示。

图 14 浏览到 CPU Web 页面

然后如图 15 进行操作。

工控人加入PLC工业自动化精英社群

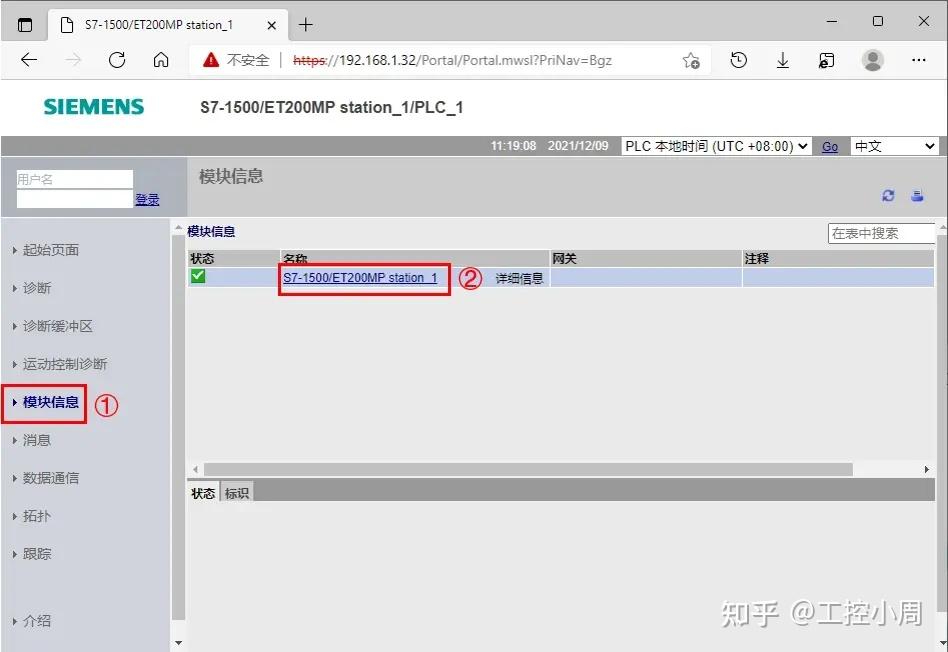

图 15 模块信息

① 单击选择“模块信息”

② 单击 S7-1500 站点名称，例如图中的 “S7-1500/ET200MP station_1”

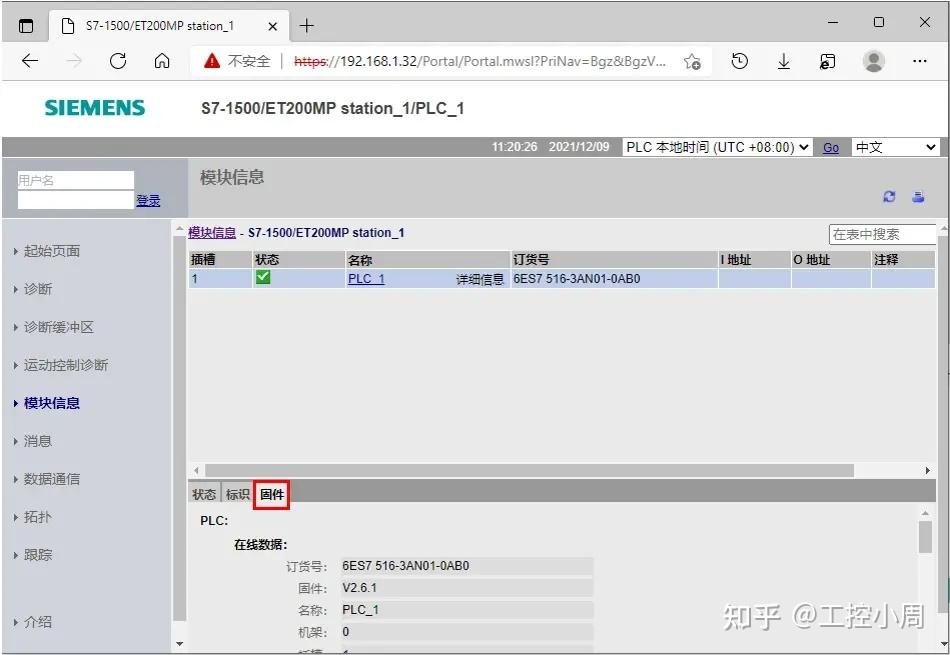

之后打开如图 16 的页面，点击下方红框中的“固件”标签，即可浏览到固件信息以及升级固件所需的页面，如图 17 所示。

工控人加入PLC工业自动化精英社群

图 16 切换到固件页面

图 17 固件页面

① 显示 CPU 当前固件

② 选择 CPU 固件更新包

③ 单击“运行更新“按钮

④ 显示显示屏当前固件

⑤ 选择显示屏固件更新包

⑥ 单击“运行更新“按钮

如果 CPU 此时处于运行状态，会被提示 CPU 需要停止才可以继续更新，当 CPU、显示屏更新结束，均会提示更新完成，刷新该页面会显示当前 CPU、显示屏固件，如图 18 所示。

图 18 固件页面

7. 如何通过存储卡更新 CPU 和显示屏的固件？

答：如果有大容量存储卡，也可以使用存储卡同时进行 CPU 和显示屏的固件升级。这种方法相对其余几种网络方法速度更为快捷，较为适合批量固件更新。

固件更新的所需的最小存储卡与固件版本有关，也就是存储卡大小要至少超过固件文件大小才可以，简单的说在固件 V2.8.3 以前，对于 CPU 1516 及其以下的 CPU （除 CPU 1516T、CPU 1516TF 以外），只需要 24 MB 存储卡即可进行固件更新，而 CPU 1517 及其以上的 CPU 以及 CPU 1516T、CPU 1516TF 需要至少 256 MB 的存储卡才可以固件更新。从 V2.9.2 开始，所有的 S7-1500 系列 CPU 通过存储卡固件更新都需要至少 256 MB 的存储卡才可以固件更新。

而显示屏的固件文件较小，使用至少 12 MB 的存储卡即可。

S7-1500 系列存储卡订货号，参见表 5。

存储卡 订货号 SIMATIC MC 4 MB 6ES7954-8LC03-0AA0 SIMATIC MC 12 MB 6ES7954-8LE03-0AA0 SIMATIC MC 24 MB 6ES7954-8LF03-0AA0 SIMATIC MC 256 MB 6ES7954-8LL03-0AA0 SIMATIC MC 2 G 6ES7954-8LP03-0AA0 SIMATIC MC 32 G 6ES7954-8LT03-0AA0

表 5 存储卡订货号

以将 CPU 1516-3 PN/DP 为例，CPU 固件从 V2.6.1 升级至 V2.9.2，显示屏从 V2.6.1 升级至 V2.9.0。

1）将固件包下载到本地并分别解压缩，参考图 3 、图 4。

2）将存储卡插在电脑上，通过 U 盘形式打开，将图 3 中的内容拷贝到存储卡，如图 19 所示。其中第一个 “SIMATIC.S7S” 包含程序文件，第三个 “FWUPDATE.S7S” 是固件文件。

在复制 "S7_JOB.S7S“ 时会提示替换文件，选择替换。因为 "S7_JOB.S7S“ 决定卡的模式，是程序卡还是固件更新卡。

如果是张空卡，则存储卡中只会有图 19 下面两个用于固件更新的文件。

如果是 ET200SP CPU 或者 ET200pro CPU，则建议把存储卡中的程序文件剪切出来备份好，拷贝图 3 中的内容，相当于存储卡中也只会有图 19 下面两个用于固件更新的文件。

图 19 拷贝固件文件

工控人加入PLC工业自动化精英社群

3）将 CPU 断电，然后将存储卡插入 CPU 插槽，之后重新上电，等待固件更新完成。当固件更新完成，维护指示灯会快速闪烁。

本例中面板上会显示“更新成功”与“移除存储卡”的字样。因为卡中包含程序，再通过红框中转换存储卡功能，将固件更新卡变为程序卡，如图 20 所示。

图 20 更新固件页面
