过载保开关运用原理解析~

GD-RTB-20B1BNKNFA-BF

过载保护开关原理解析

一、核心功能与定义

过载保护开关用于监测电路电流，当电流超过额定值时自动切断电源，防止线路过热、设备损坏或火灾风险47。其核心目标是实现电路的主动安全防护，区分正常负载与异常过载状态78。

---

二、工作原理与核心组件

1. ‌双重触发机制‌

   • ‌热脱扣原理‌

     • 采用双金属片结构（如热继电器），当电流过载时，金属片因电阻发热产生形变弯曲，推动机械连杆分离触点，实现延时切断（通常数秒至数分钟）14。
     • 适用于长期过载场景（如电机过载运行），需持续过电流积累足够热量触发动作14。

   • ‌磁脱扣原理‌

     • 内置电磁线圈，短路等大电流瞬间（如数倍于额定电流）激发强磁场，吸引衔铁触发机械脱扣机构，实现瞬时断开（毫秒级响应）14。
     • 专门防护突发性短路故障，避免电弧或设备烧毁16。

2. ‌复合脱扣设计‌

   • 复式脱扣器（热磁脱扣器）结合热/磁双机制，兼顾过载与短路保护，如空气开关中常见配置14。

---

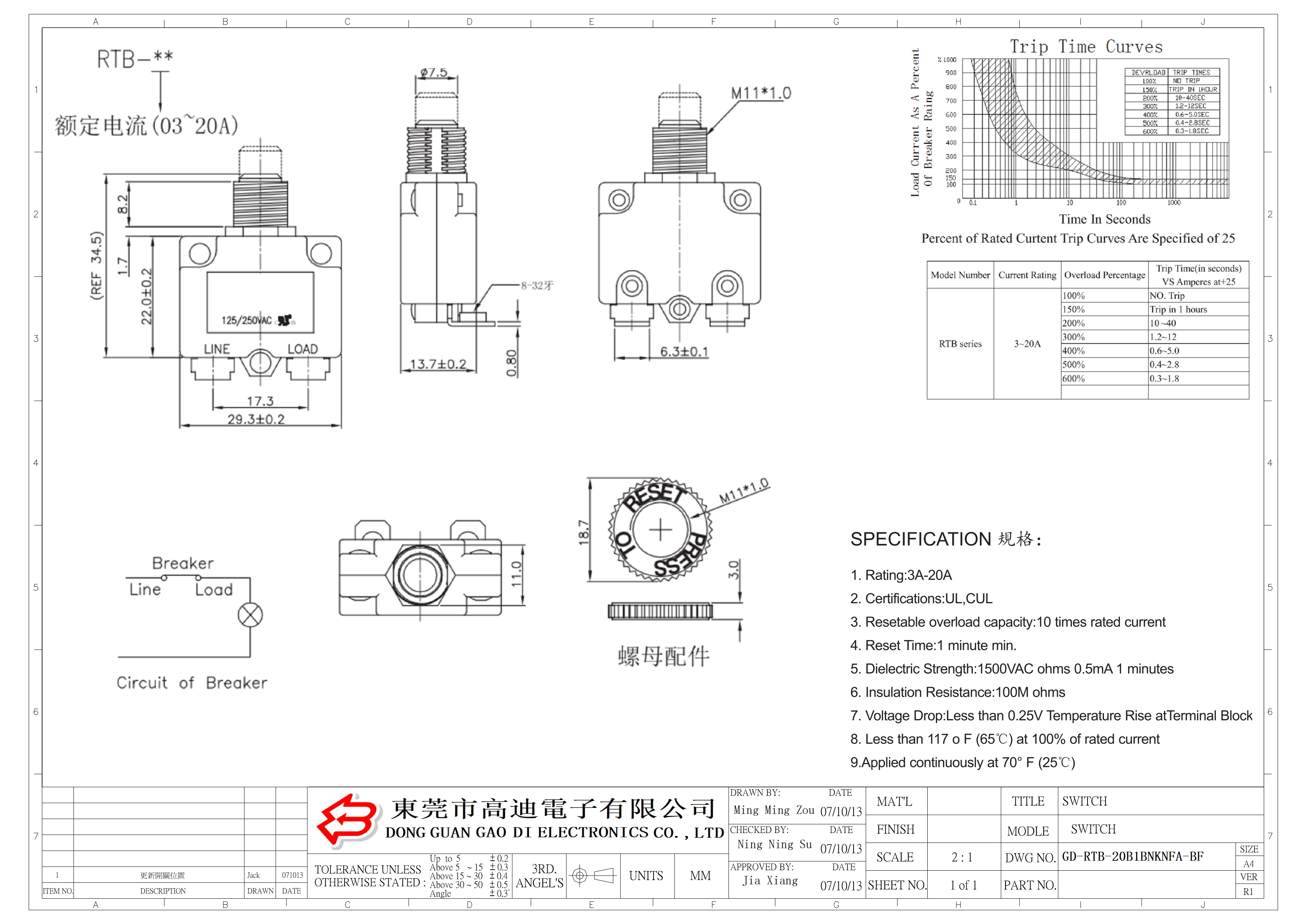

名稱:漏電保護器復位開關

電氣參數：

1.額定值：3A-20A

2.認證：UL、CUL

3.可復位過載能力：10倍額定電流

4.重置時間：1分鐘。

5.絕緣強度：1500VAC歐姆0。5mA 1分鐘

6.絕緣電阻：100M歐姆

7.電壓降：接線板溫升小於0.25V

8.在100%額定電流下低於117華氏度（65攝氏度）

9.在70°F（25°C）下連續施加

三、关键技术对比

脱扣类型	响应时间	触发条件	典型应用
‌热脱扣‌	秒级延时	持续过载电流（1.05–6倍额定值）14	电机、空调压缩机5
‌磁脱扣‌	毫秒级瞬时	短路电流（≥10倍额定值）16	配电线路、电源系统8

---

四、典型应用场景

1. ‌低压配电系统‌：断路器集成热磁脱扣器，实现线路过载与短路分级保护18。
2. ‌家用电器‌：空调压缩机过载保护开关通过双金属片动作防止电机烧毁5。
3. ‌工业控制‌：热继电器串联于电机控制回路，提供过载延时断电保护46。
