按键点灯(stm32f4xx)

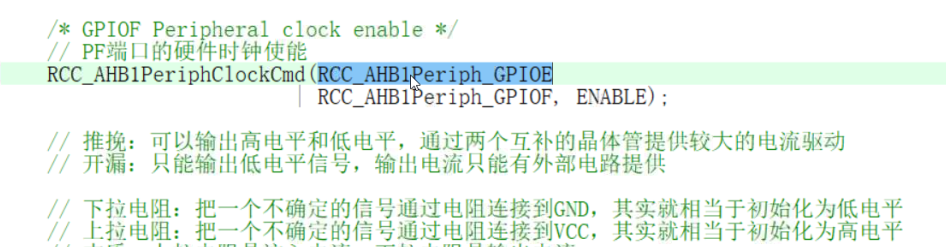

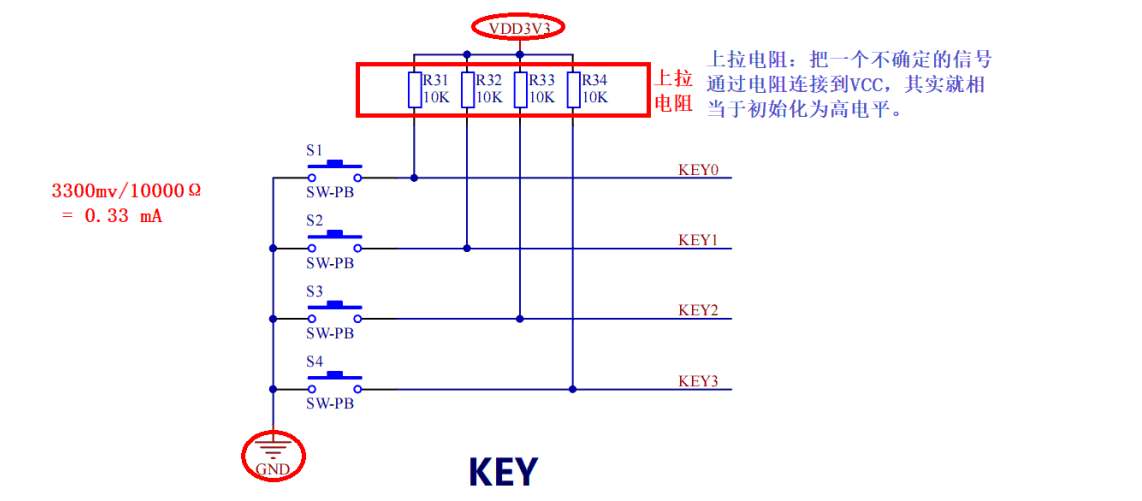

上拉电阻的作用：抗干扰，稳定电平：

初始化电流为高电平

电阻值大限流，防止电流过大

下拉电阻用的很少，上拉电阻连接电源

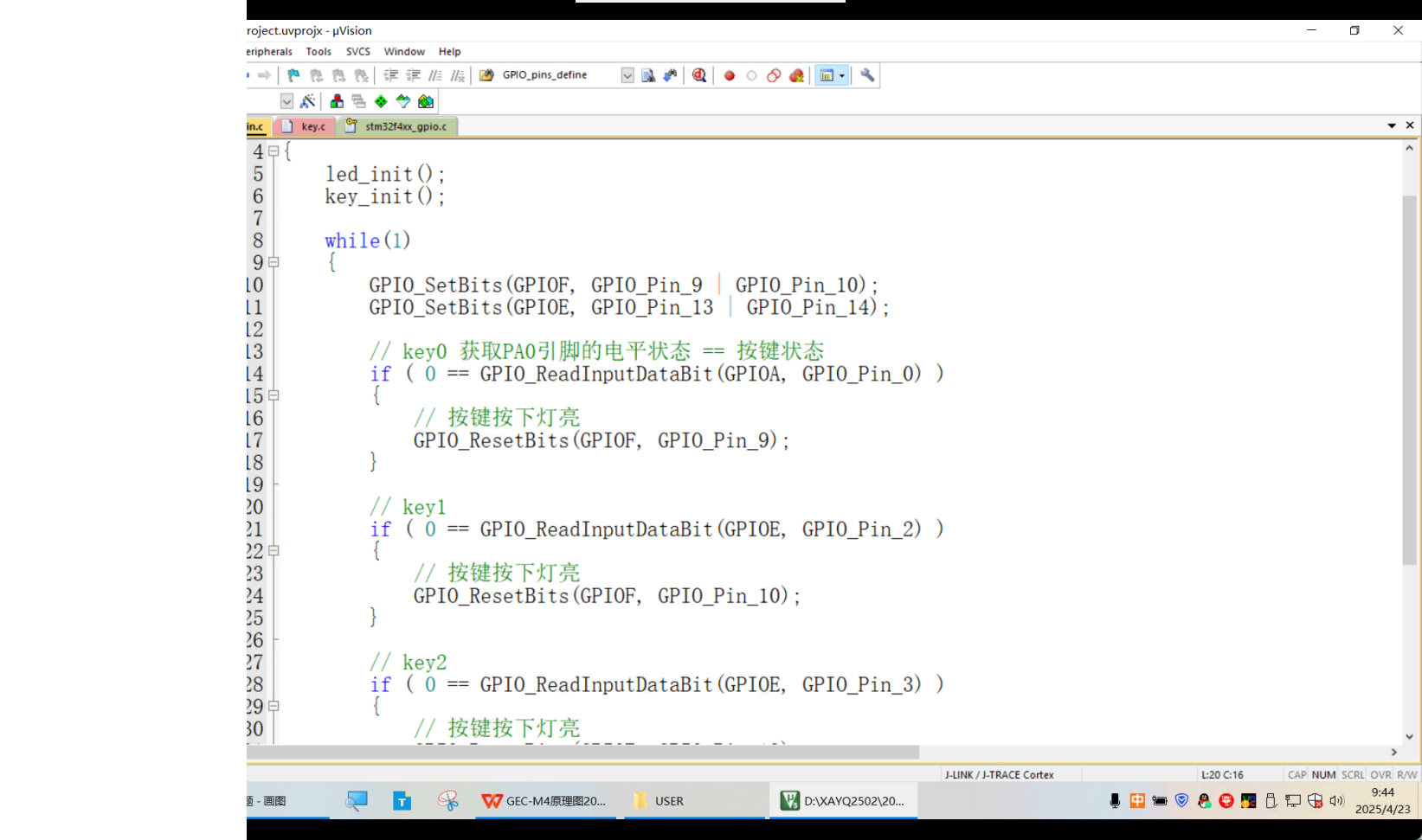

按键点灯代码：

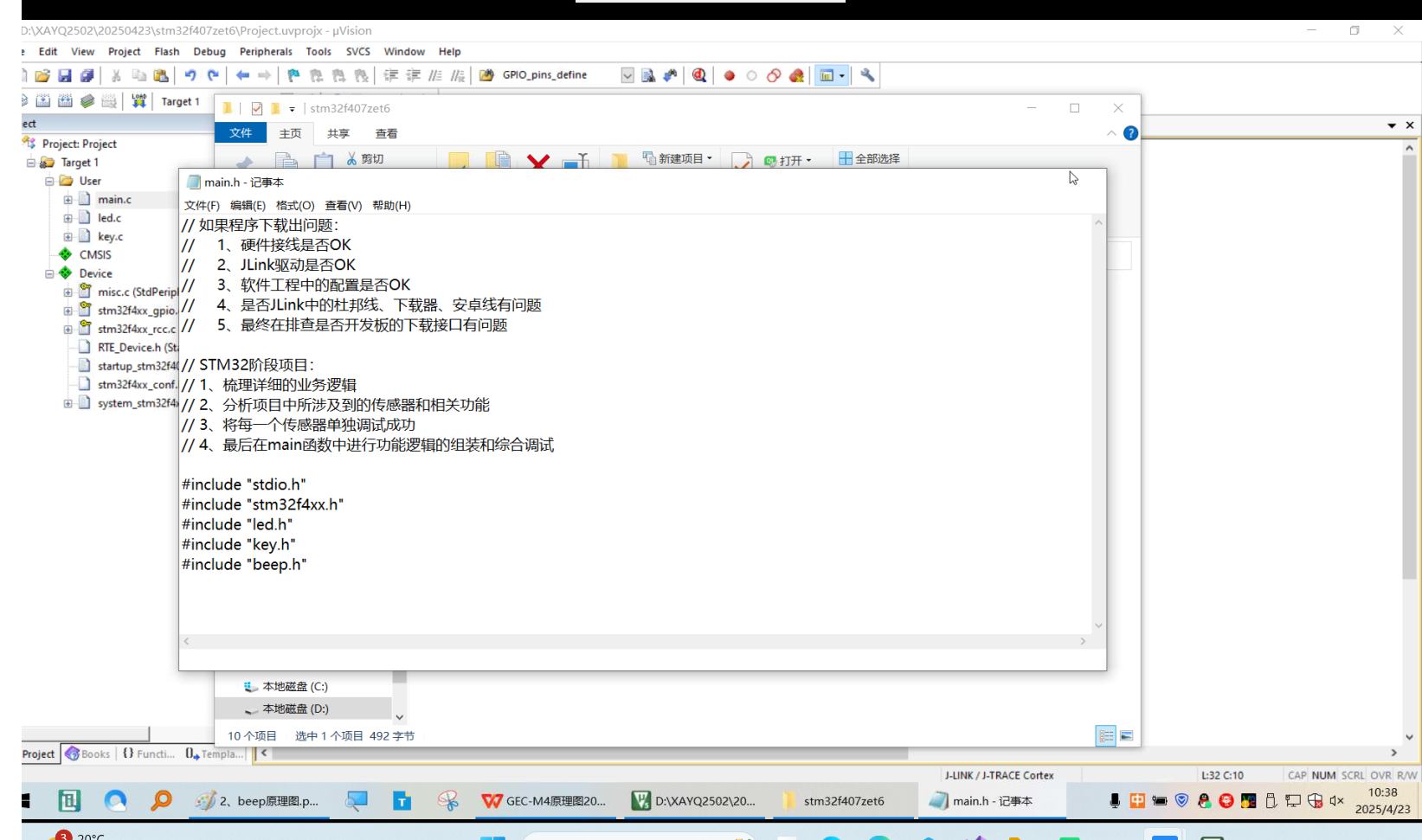

stm32阶段的项目;

1.梳理详细的业务逻辑

2.分析项目中所涉及到的传感器和相关

3.将每一个传感器单独调试成功

4.最后在main函数中进行功能逻辑的组装和综合调试

按键控制蜂鸣器

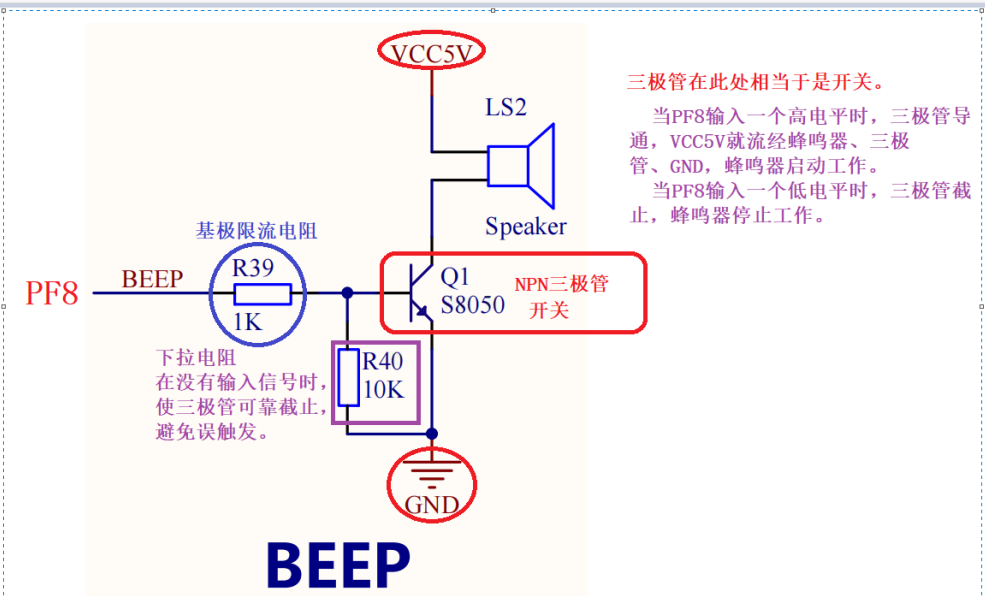

蜂鸣器原理图

R39：延长三极管寿命

R40：防止电流流入三极管

需要给PF8一个电流值

加文件先编译

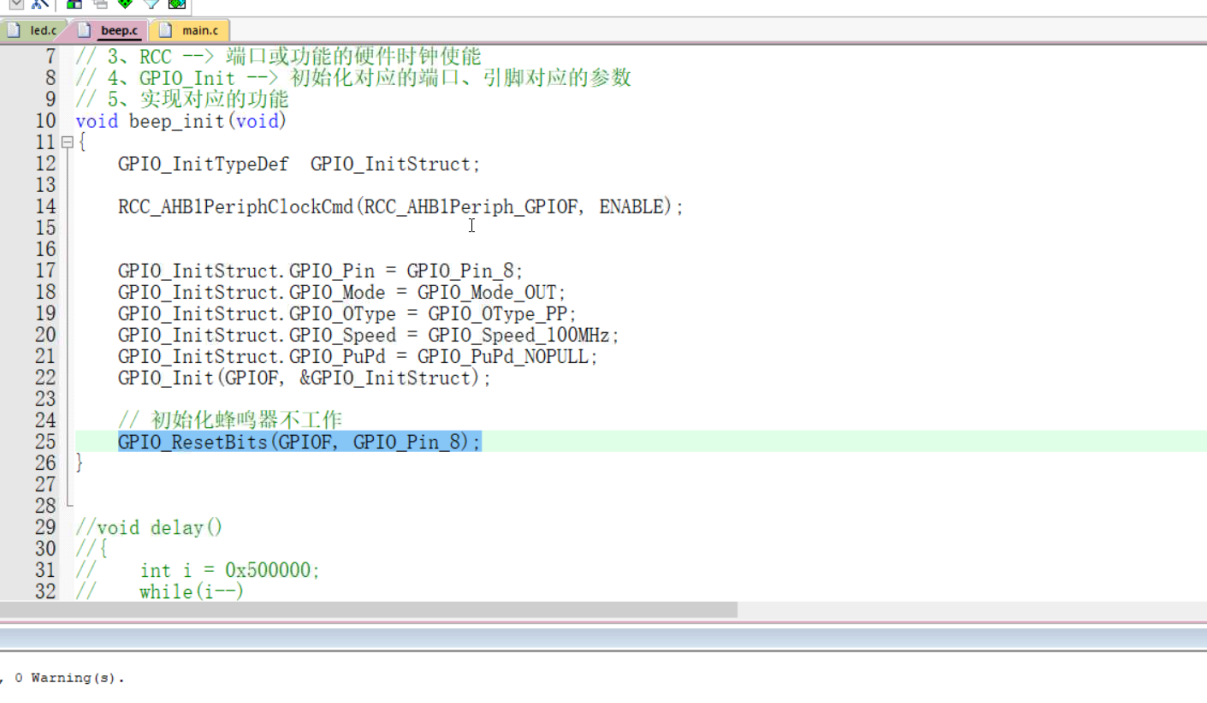

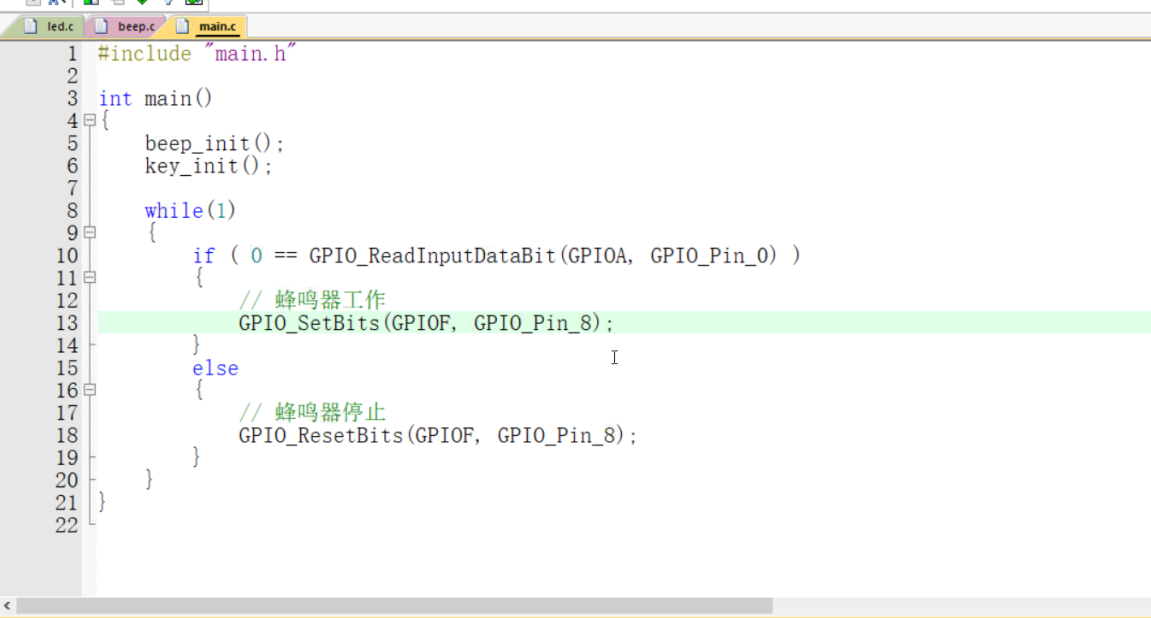

代码编写

延时函数

精准延时函数

时钟源

可以使用三种不同的时钟源来驱动系统时钟 (SYSCLK)：

● HSI 振荡器时钟（H:高速  L;低速    I：内部  E:外部）

● HSE 振荡器时钟

● 主 PLL (PLL) 时钟

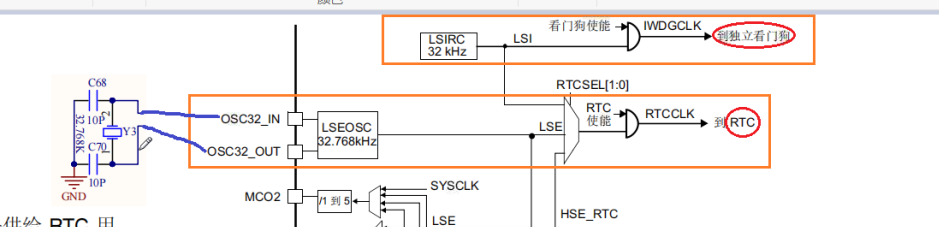

器件具有以下两个次级时钟源：

● 32 kHz 低速内部 RC (LSI RC)，该 RC 用于驱动独立看门狗，也可选择提供给 RTC 用 于停机/待机模式下的自动唤醒。

● 32.768 kHz 低速外部晶振（LSE 晶振），用于驱动 RTC 时钟 (RTCCLK)

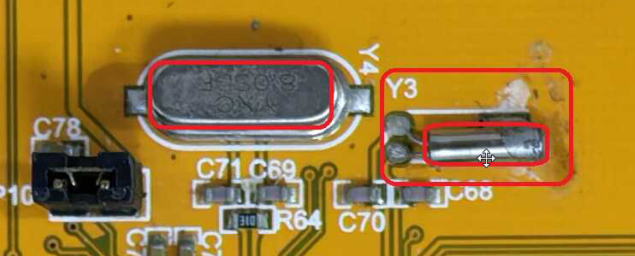

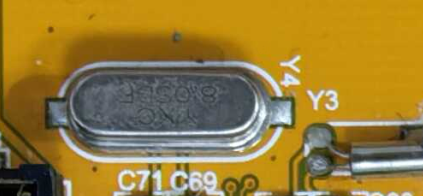

晶振：各个晶振作用不同

时钟控制器为应用带来了高度的灵活性，用户在运行内核和外设时可选择使用外部晶振或者 使用振荡器，既可采用最高的频率，也可为以太网、USB OTG FS 以及 HS、I2S 和 SDIO 等需要特定时钟的外设保证合适的频率。 可通过多个预分频器配置 AHB 频率、高速 APB (APB2) 和低速 APB (APB1)。

F4系列产品：所以是一个范围

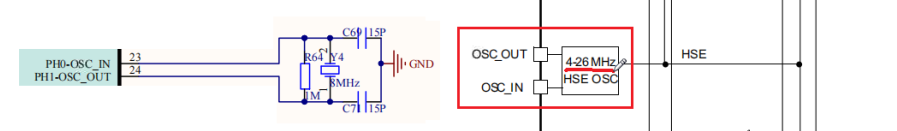

当前STM32F04ZET6开发板，从原理图的值，HSE频率是8MHZ，提供输入主频率

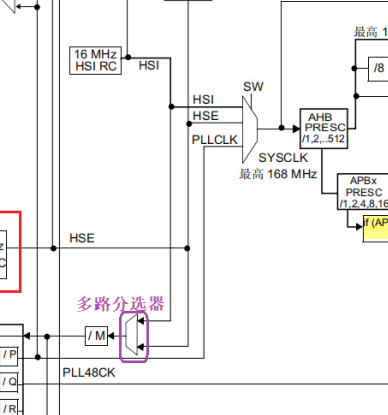

多路选择一个

频率越高，性能越高，同时功耗越高

51单片机主控频率：12MHZ

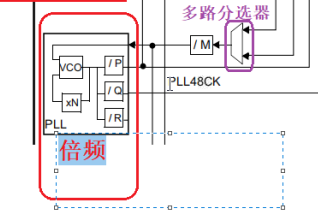

PLL锁相环

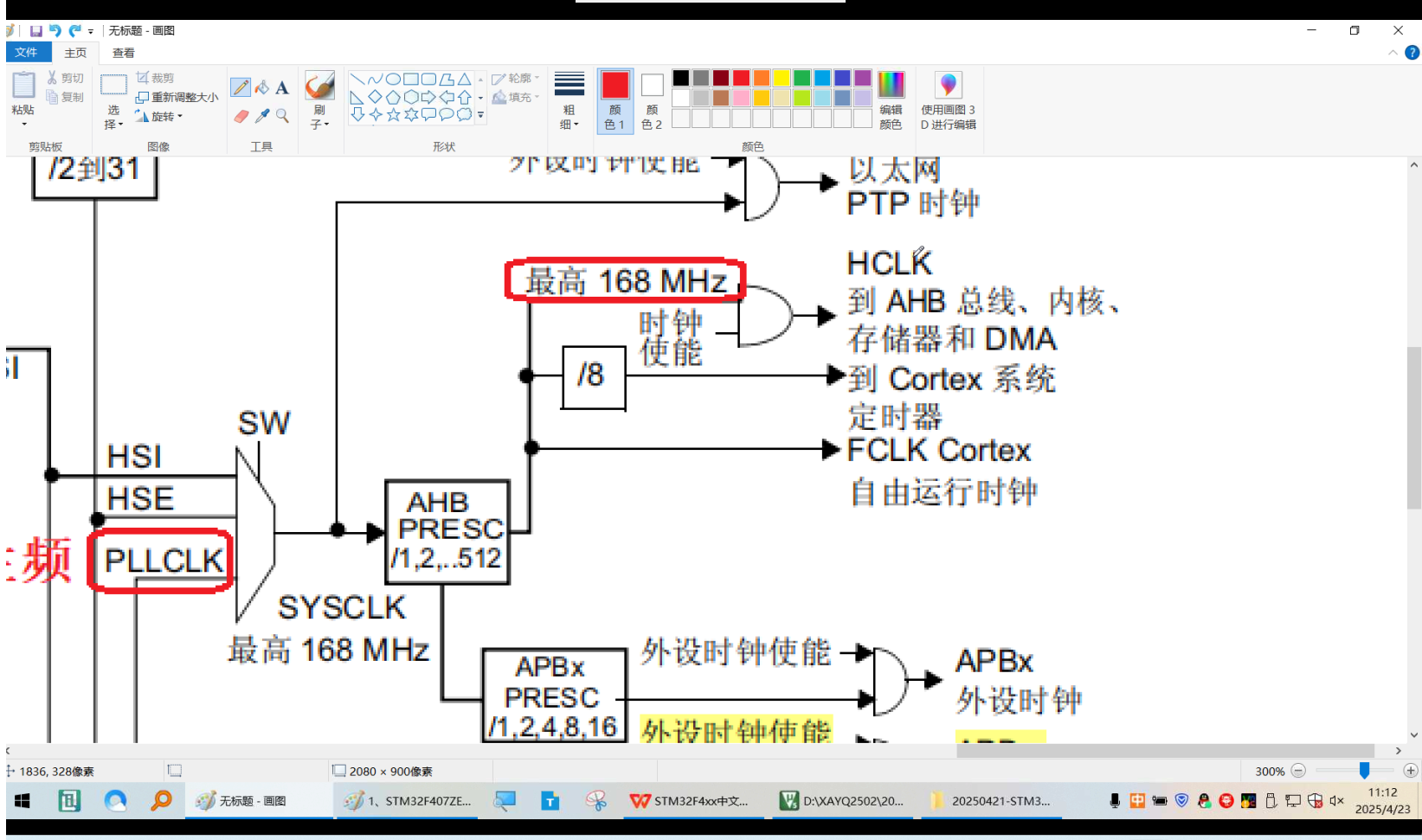

可通过多个预分频器配置 AHB 频率、高速 APB (APB2) 和低速 APB (APB1)。AHB 域的最 大频率为 168 MHz。高速 APB2 域的最大允许频率为 84 MHz。低速 APB1 域的最大允许频 率为 42 MHz。（记忆）

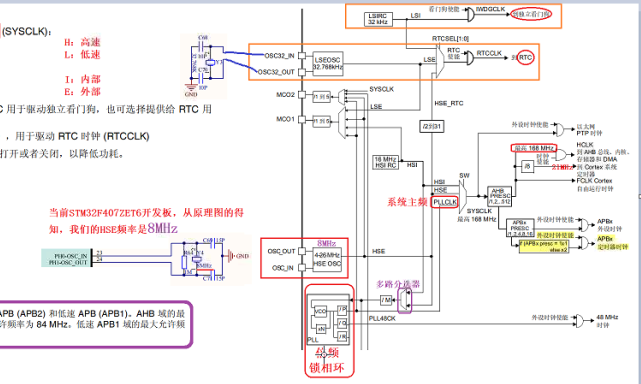

时钟体系
