常见SF耗时问题总结

BUGOS2-211770

1、连续latch buffer两次

app线程在指定VSYNC-app（app）周期内完成渲染的绘制，SurfaceFlinger在指定VSYNC-sf周期内完成合成。

binde是一种通讯机制，app线程通过binder提交transition进入bufferTX队列中。

Surfaceflinger main thread：latch buffer拿到buffer之后，才开始合成。

VSYNC-sf：信号值发生改变时，通知surfaceflinger进行侧桌面绘制。（framework框架）

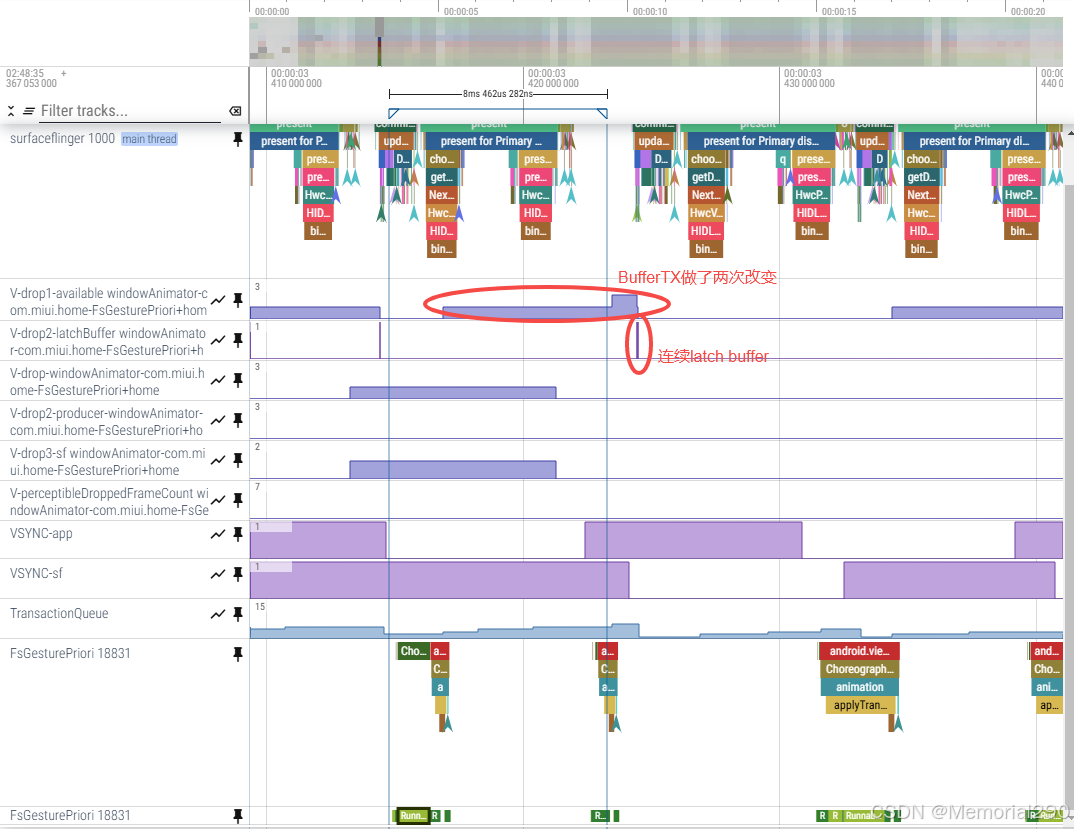

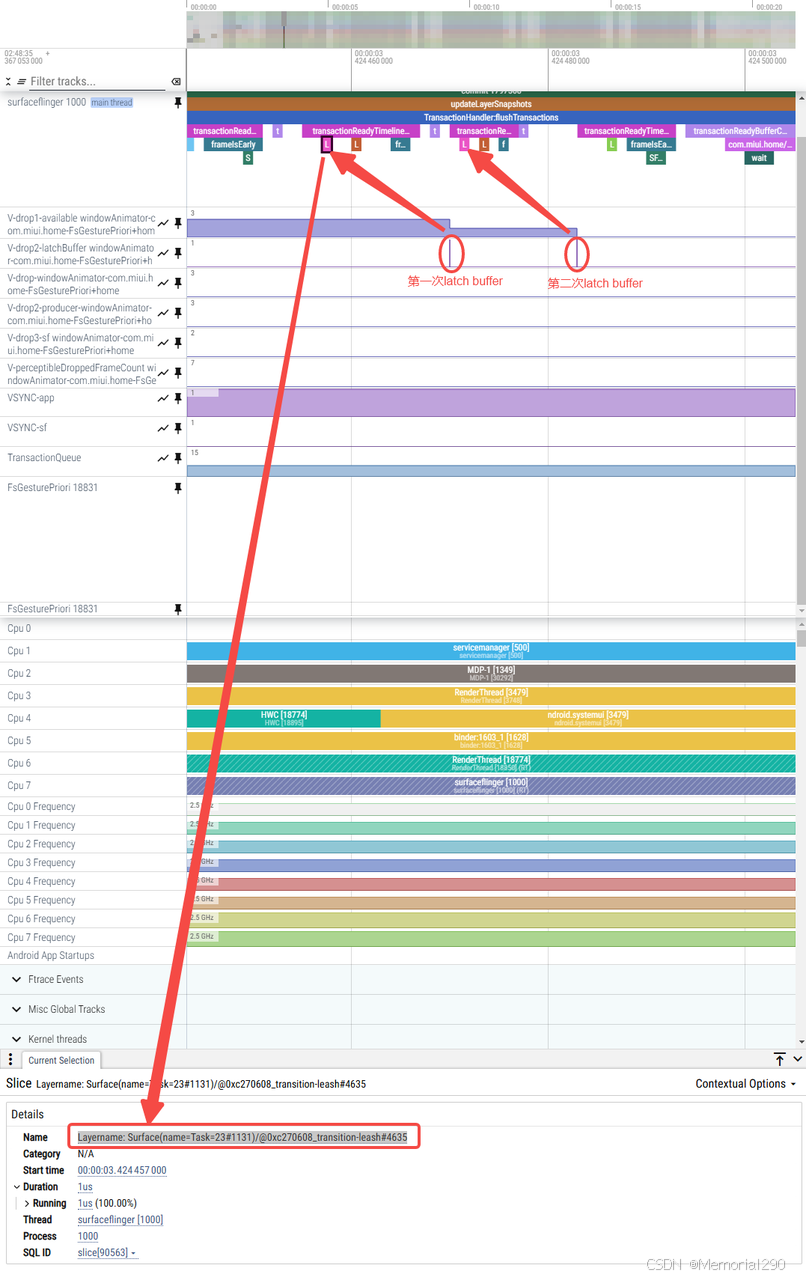

连续latch buffer：一帧对应一个buffer，连续两次latch buffer说明前面有一个buffer没有latch并堆积在一起latch buffer。重点看前一个buffer由于什么原因没有被latch？

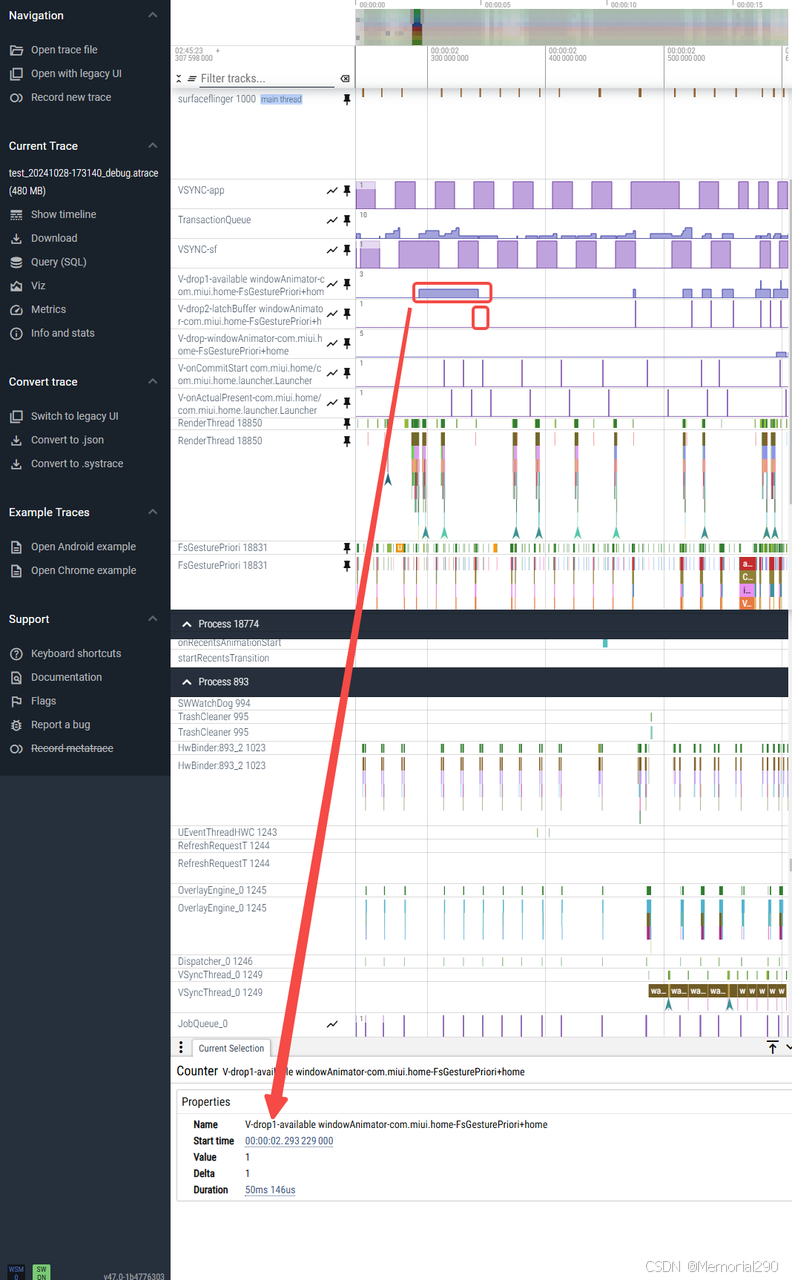

桌面绘制合成表现为：SF端transactionReadyTimelineChec里面找不到:Surface(name=Task=23#1131)/@0xc270608_transition-leash#4635，说明SurfaceFlinger当前合成的内容没有进入桌面动画。

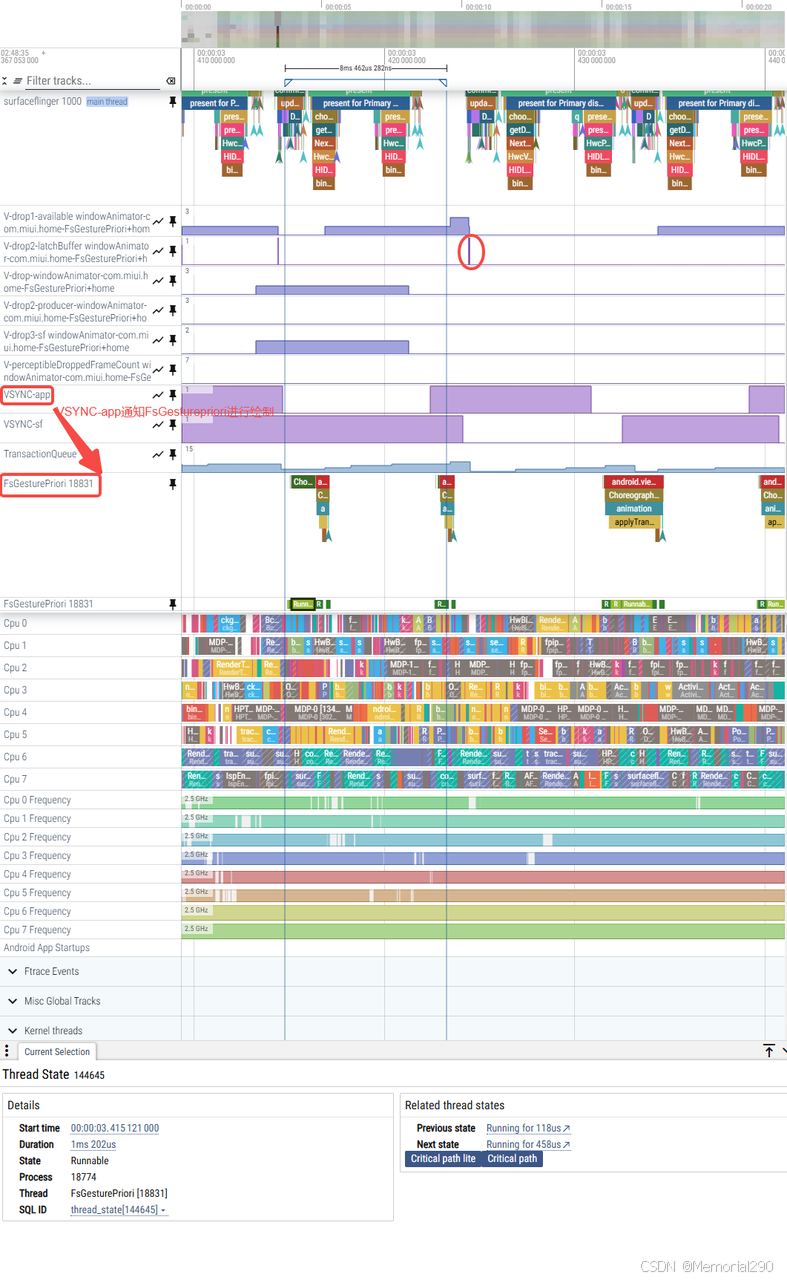

原因：VSYNC-app通知FsGsturePriori进行绘制，FsGsturePriori线程的CPU状态处在Runnable、暂时没有多余的资源，第一次动画Transaction晚于SF flushTransaction，SF没有latch到此帧动画transaction，导致没有来的及参与合成。

2、未latch buffer 但buffer少了

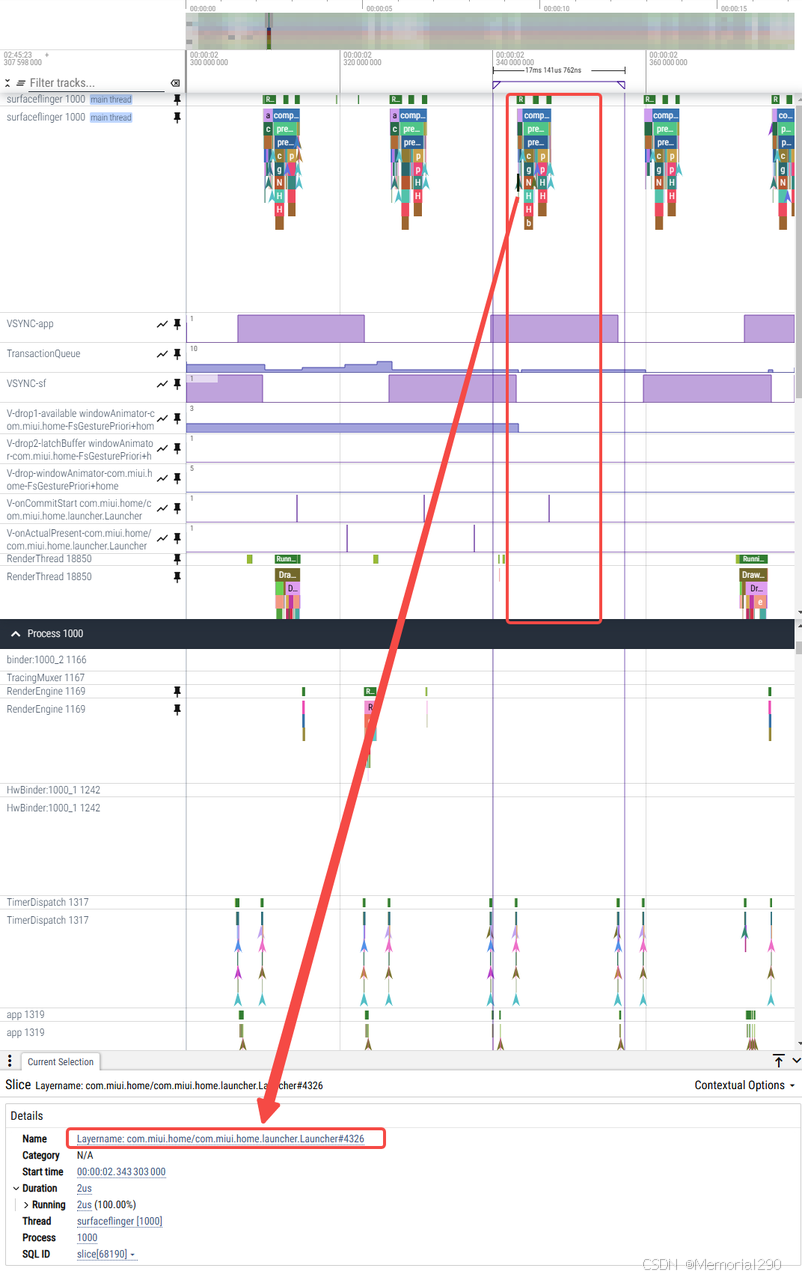

（1）未找到桌面绘制表现，SF端transactionReadyBufferCheck里面找不到:Surface(name=Task=23#1131)/@0xc270608_transition-leash#4635，说明SurfaceFlinger当前合成的内容没有进入桌面动画。

（3）往前分析buffer是从哪传过来的？

绘制流程：Vsync-app信号 ——> com.miui.home主线程处理事件 ——> 渲染绘制线程 ——> 执行渲染绘制指令 ———> BufferQueue ———> Vsync-sf信号 ———> 取出BufferQueue合成 ———> 屏幕显示

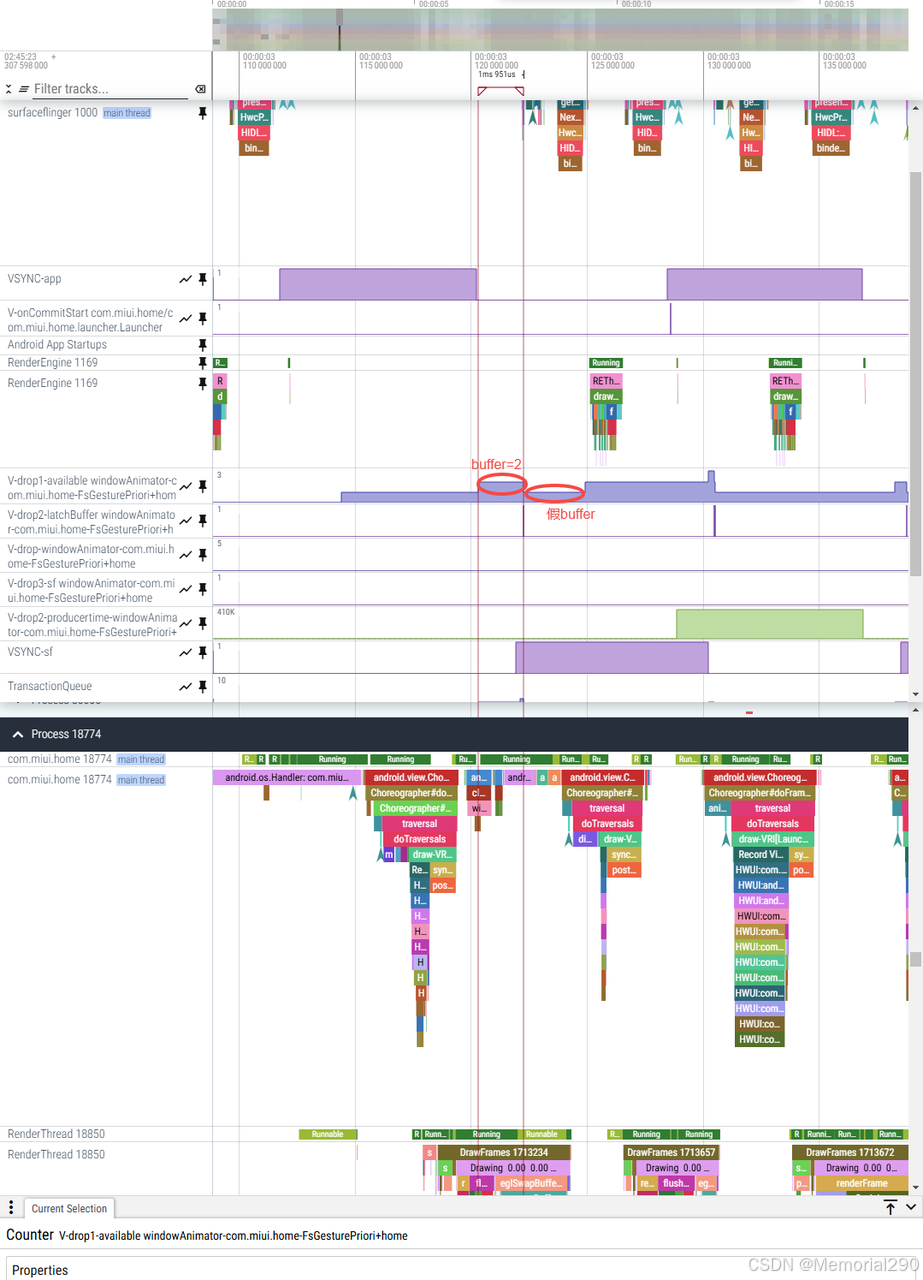

a.第一种由于binder给了一个假buffer，导致脚本统计错了

b、第二种是桌面会有FsGesturePriori动画和InsetAnimator两个动画，同一个applyToken提交到SF SF flush遍历时PendingTransactionQueues时，InsetAnimator判断frameISEarly返回NotReady，退出队列遍历，导致后面的FsGesturePriori动画也没有flush。这是个已知问题，请带入这笔提交重新测试。https://gerrit.pt.mioffice.cn/c/platform/frameworks/base/+w/4698690

3、latch buffer了但不进行composite

桌面Transactions收集到的未发生变化，属于正常现象。所以这段时间的sf未合成。

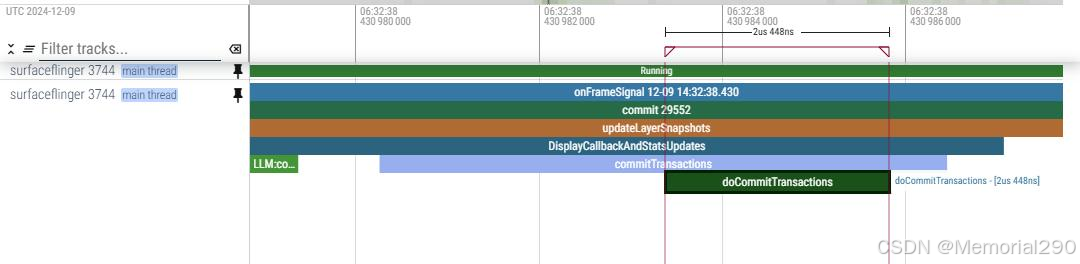

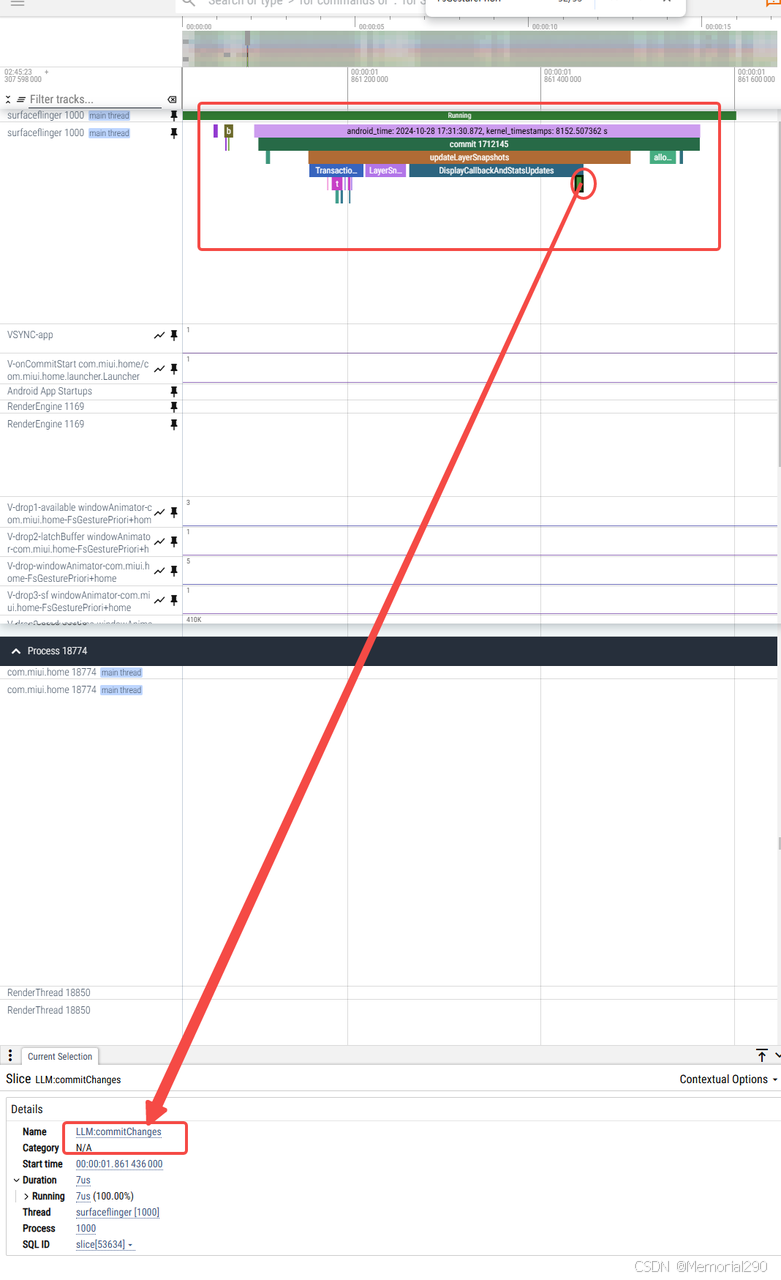

正常情况下TransactionHandler:flushTransactions和上一笔发生变化时，onFrameSignal会调用doCommitTransactions，如下图所示：

BUGOS2-277859：sf 的gpu 耗时较长分析：

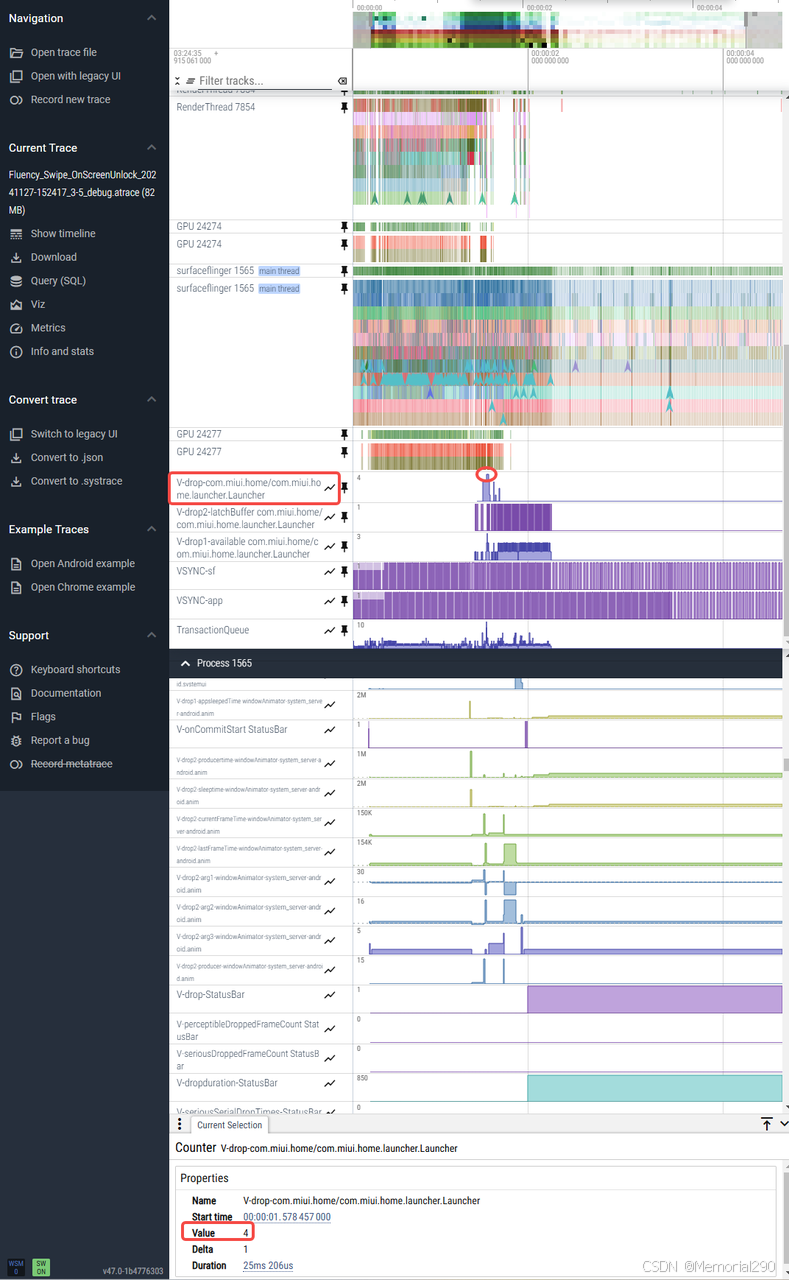

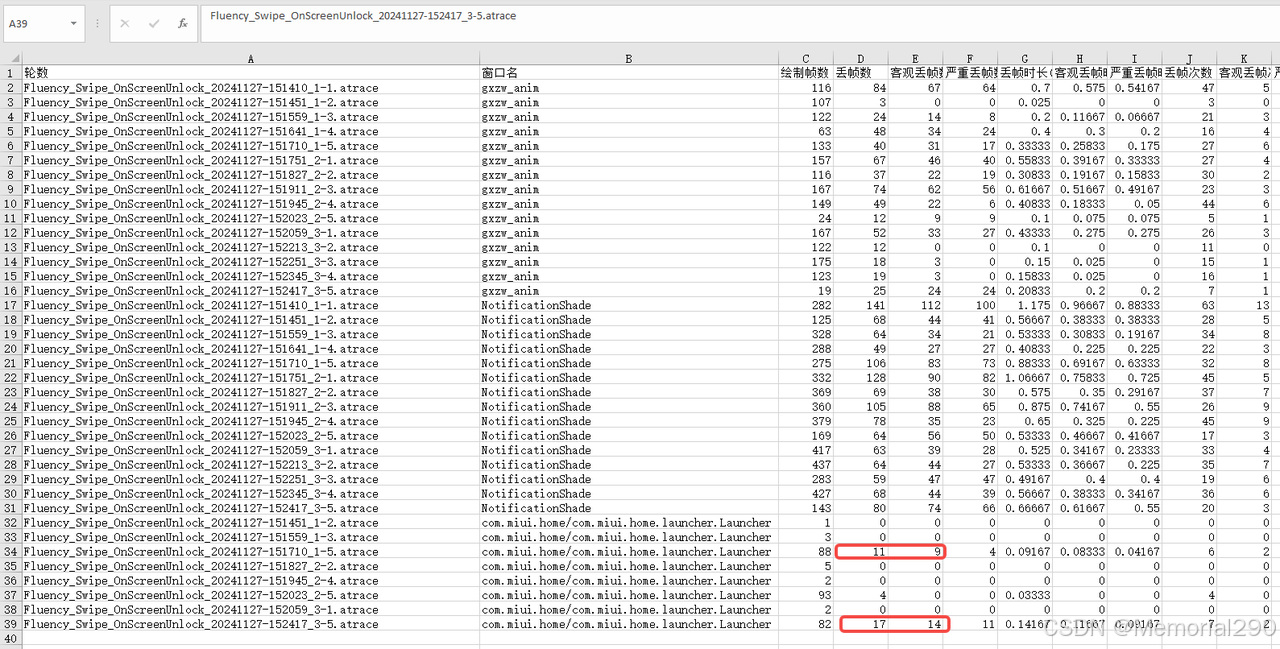

1、由丢帧数和客观丢帧数可以看出1-5和3-5掉帧更严重

2、3-5trace在此位置总共掉了4帧

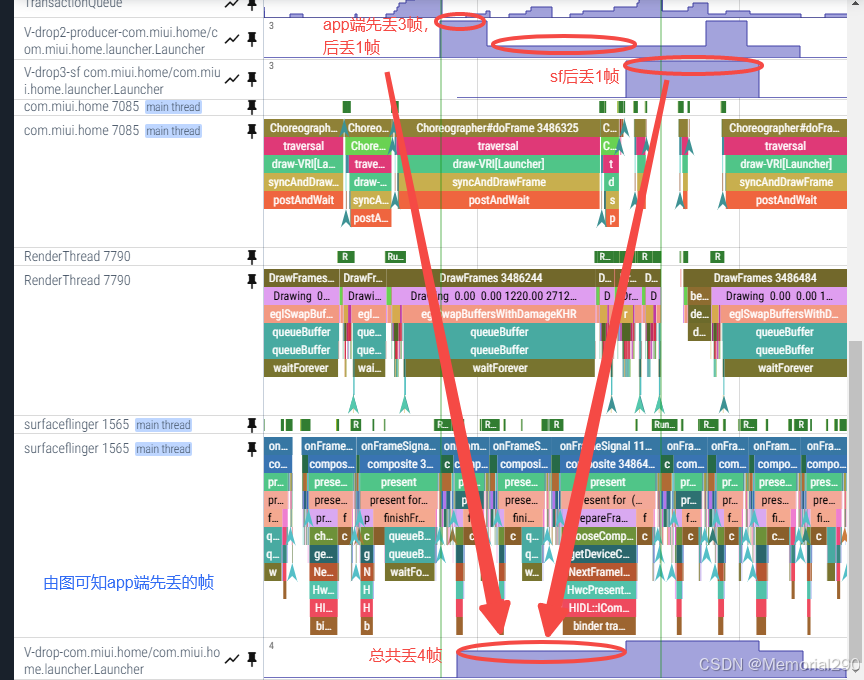

3、确认sf和app端，谁先丢的帧

4、app端丢帧就是没有绘制，就看app端的doframe / RenderThread 卡顿原因分为三种情况

（1）确定应用的的Buffer是否充足

（2）确定SurefaceFlinger合成是否慢，及SurfaceFlinger主线程的running时间是否过长

（3）确定上屏时间是否过长，即crtc_commit的时间

原因：由图可知由于buffer空间不充足，app端给buffer太慢导致的丢帧。

5、分析什么原因导致buffer太慢

（1）情况一：GC导致renderthread线程出现texture release，running时间过长导致丢帧。

  连续丢帧时com.miui.home的rt线程一直在texture upload running超时。

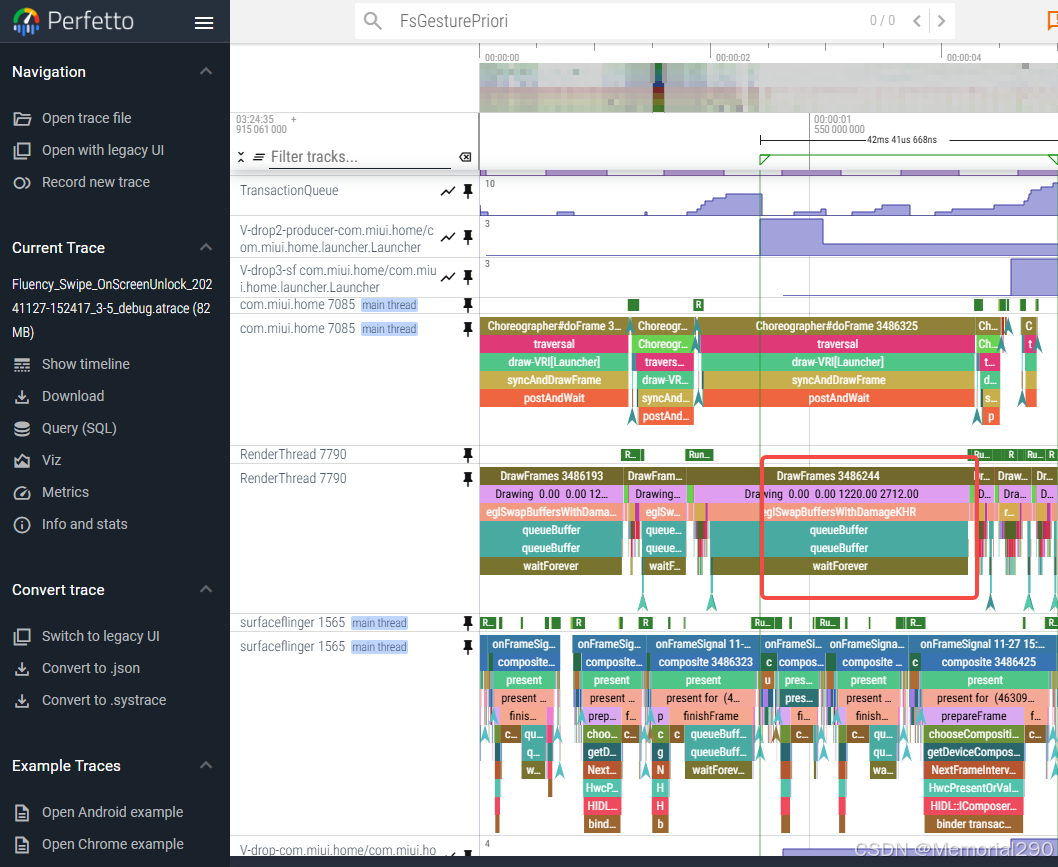

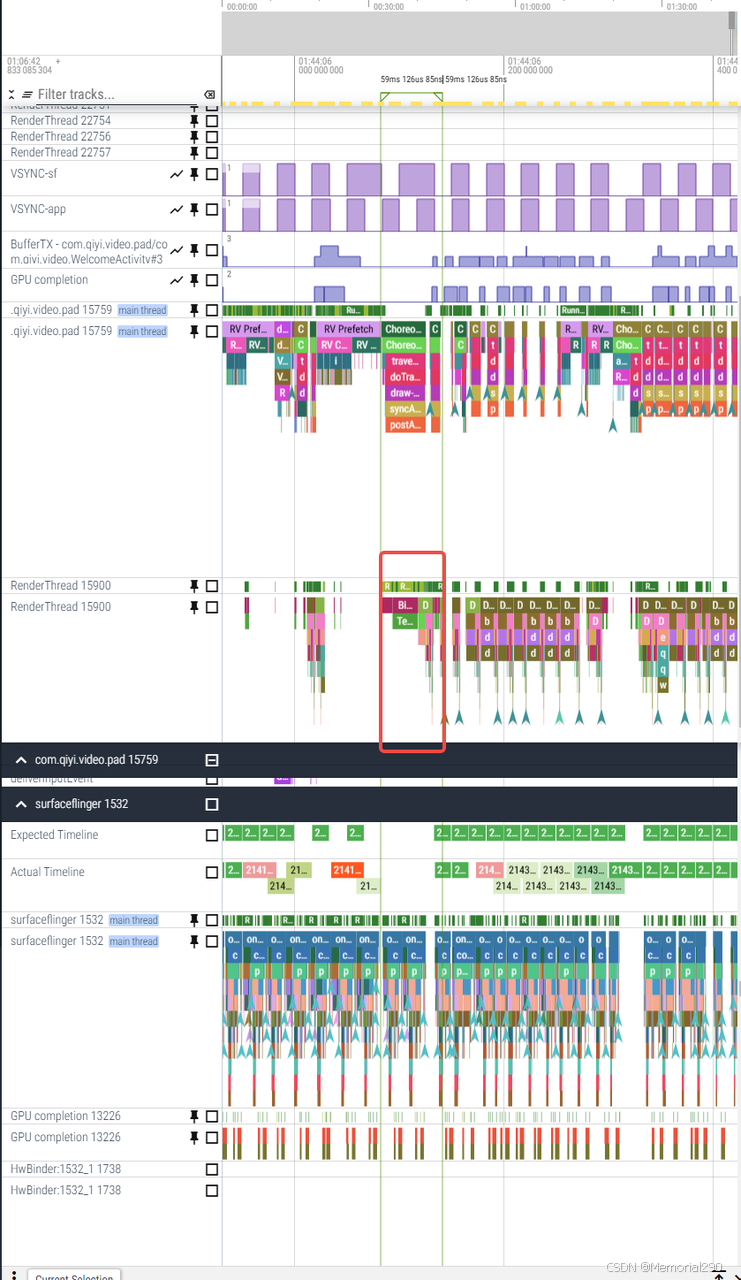

（2）情况二：应用绘制操作复杂，GPU压力大，出现queueBuffer超时问题，导致buffer过来的慢，引起丢帧。

（3）情况三：应用前几帧layout binder与systemserver通信和主线程执行的其他操作耗时，导致buffer过来的慢，引起掉帧。

（4）情况四：渲染线程renderFrame耗时长，引起丢帧

BUGLC-5188

1、说明

        trace中找不到丢帧TAG，说明抓的普通trace、不是用脚本抓的trace，需要手动定位不流畅卡顿的位置。

2、分析

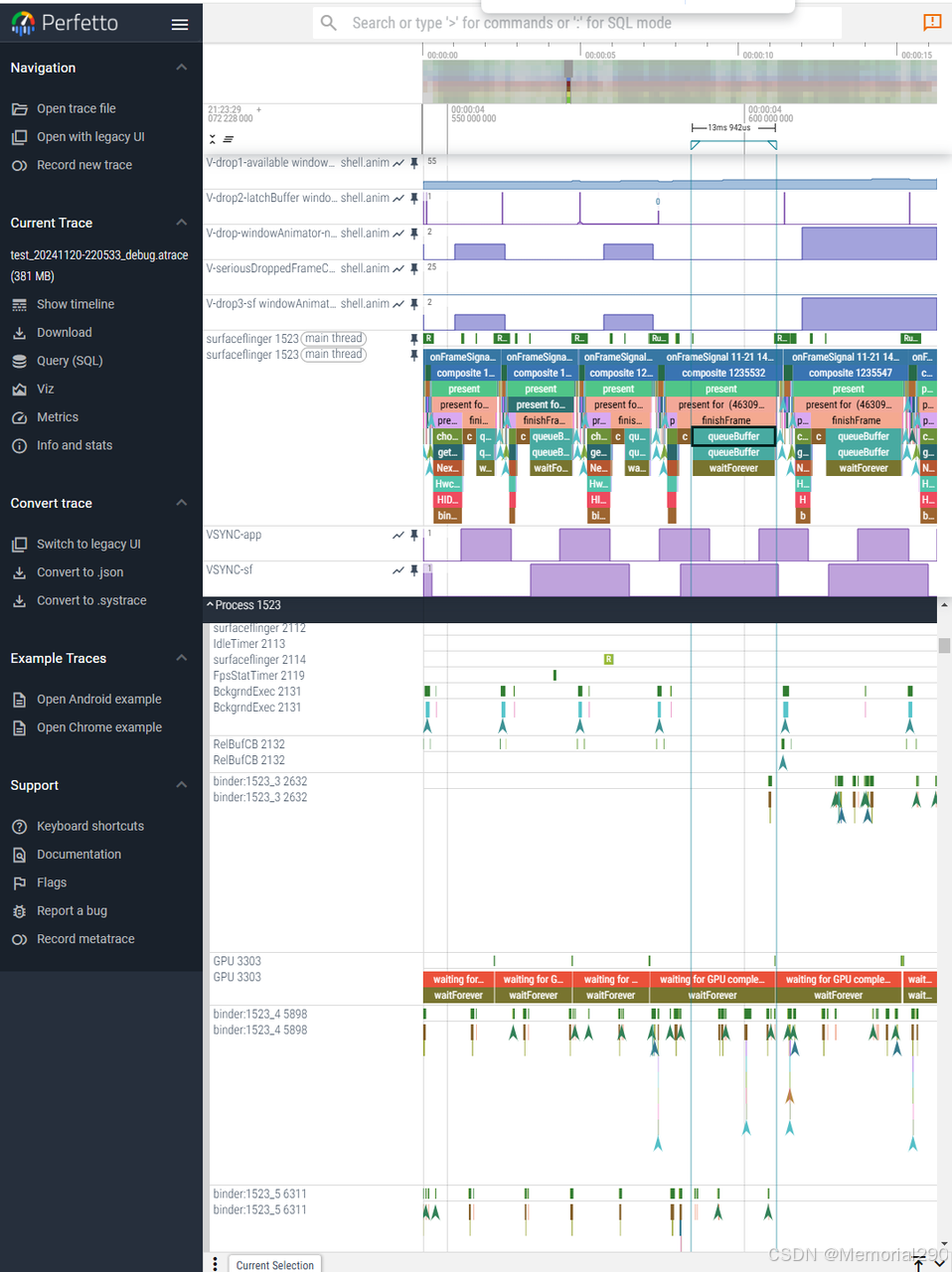

        dequeuebuffer耗时长，可先查看sf合成是否超时，一帧耗时超过一个Vsync(60hz 16.66ms), 导致后面的dequeueBuffer耗时长，由于sf合成每一帧的耗时都在30ms左右，需要性能同学帮忙看一下是否有优化空间。可以考虑上大核。

BUGO16UUPV-886：sf 绘制时Transactions未发生变化

合成分为commit和composite两部分，commit执行TransactionHandler函数负责收集。

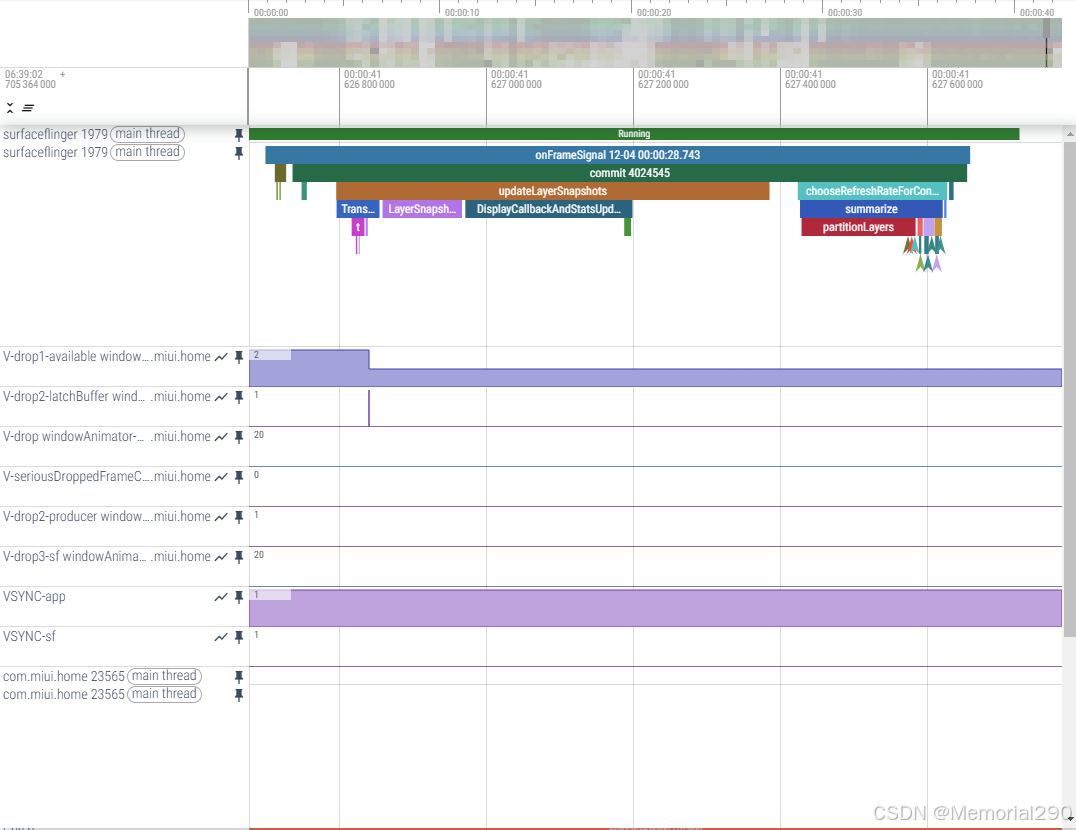

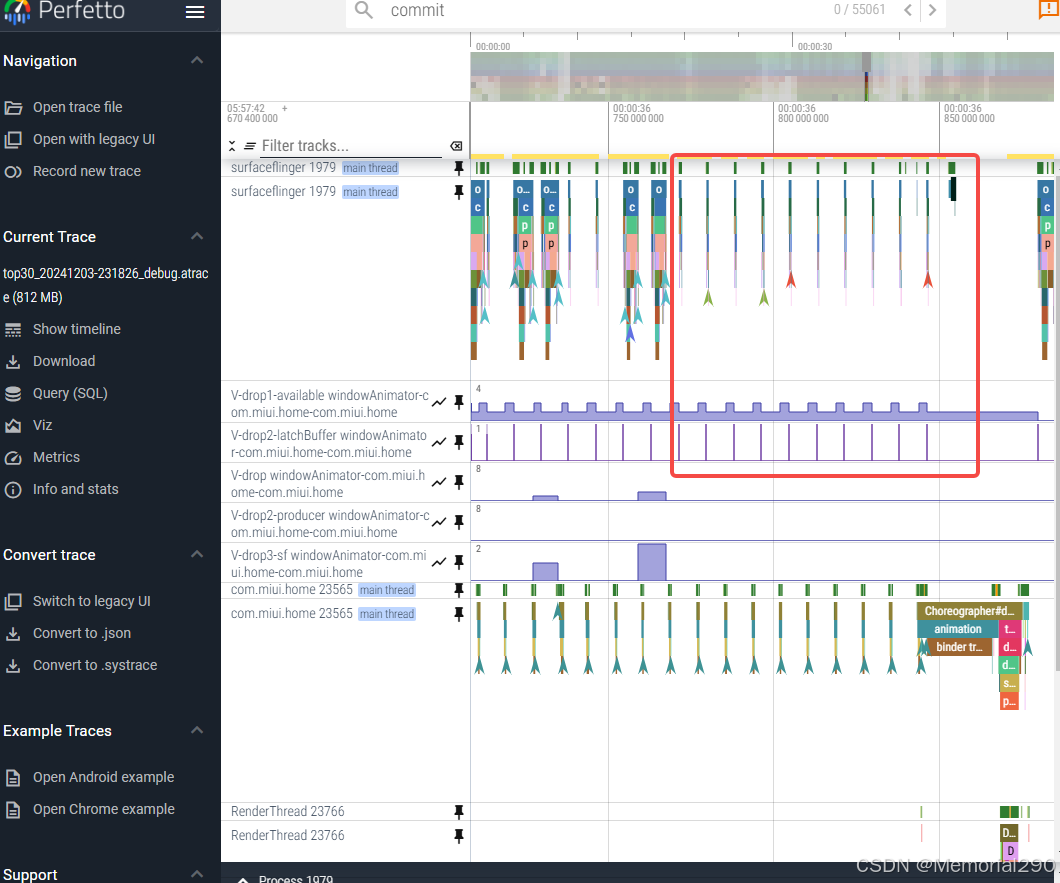

1、正常情况下onFrameSignal会调用doCommitTransactions。sf绘制时Transactions属性没有发生变化时，这段时间的sf未合成导致sf侧掉18帧。

2、这段时间已经出buffer、latch buffer了，需要桌面动画确定下没有发生变化？

BUGOS2-288766

1、sf侧丢帧。queuebuffer和binder耗时长

  BUGOS2-241147

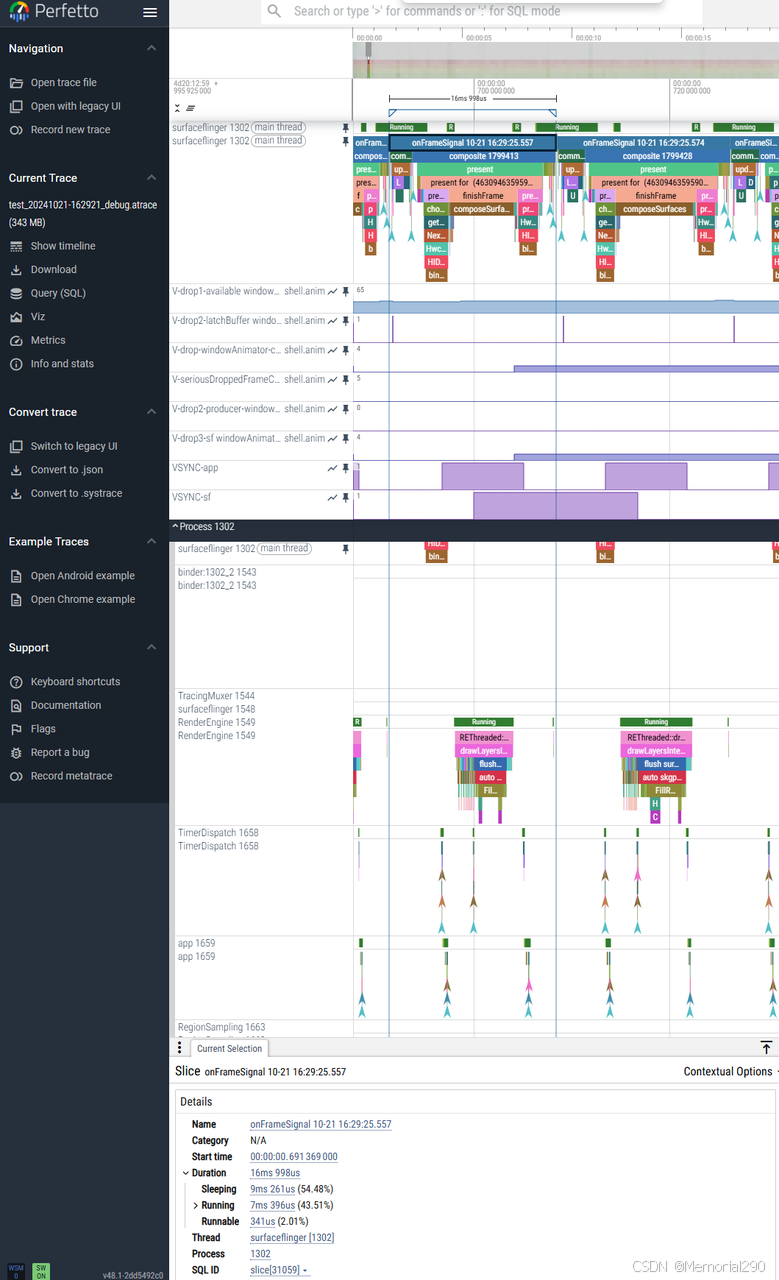

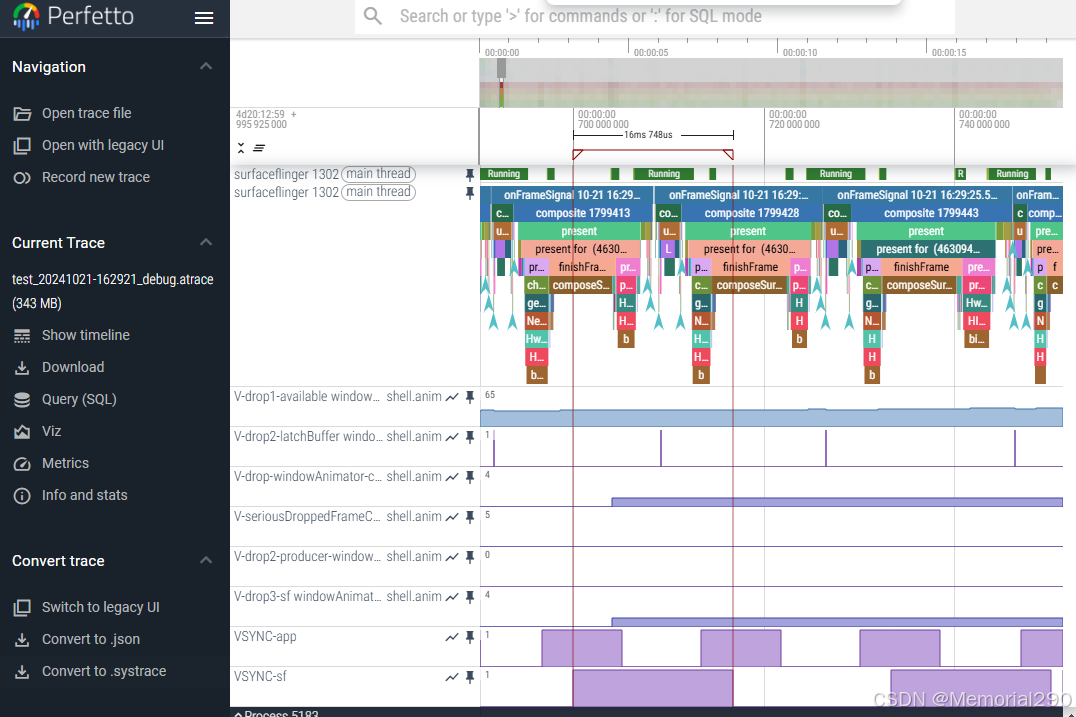

1、VSYNC-sf耗时，查看surfaceflinger

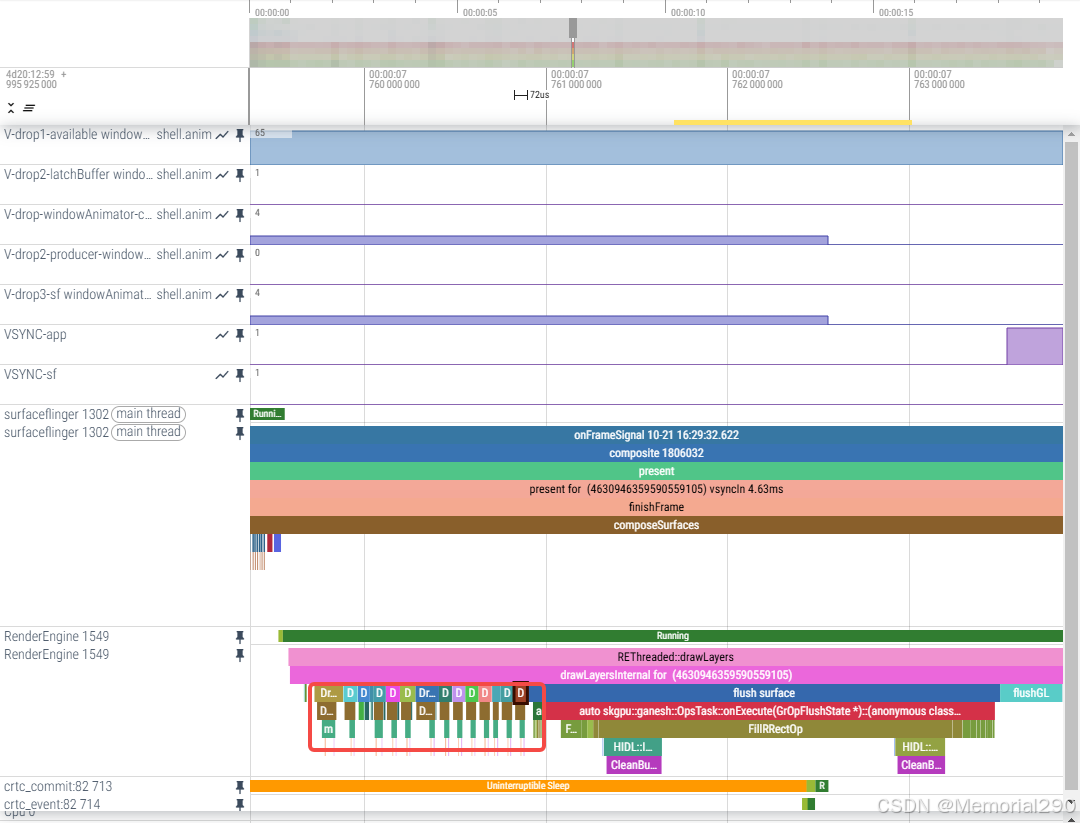

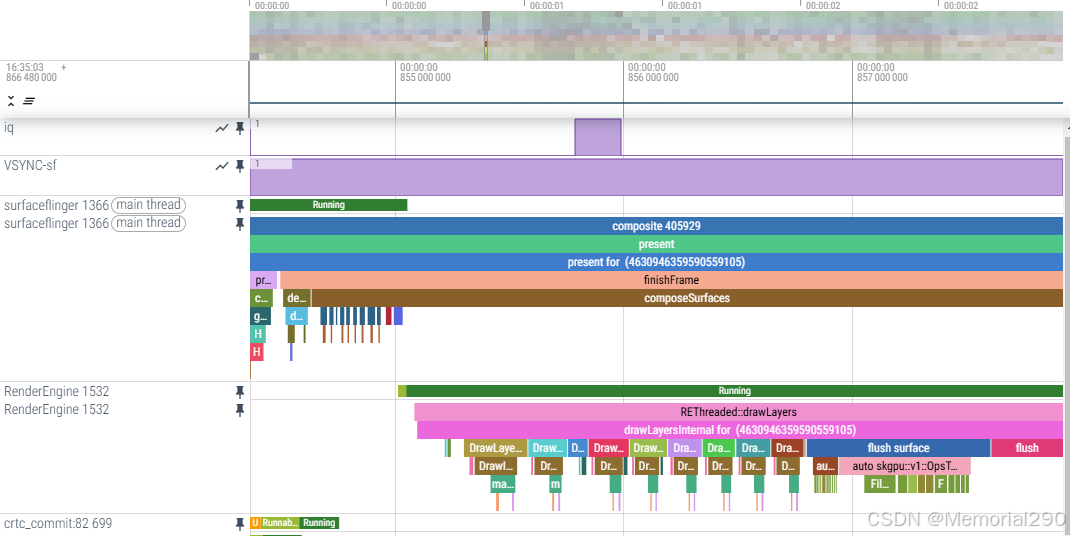

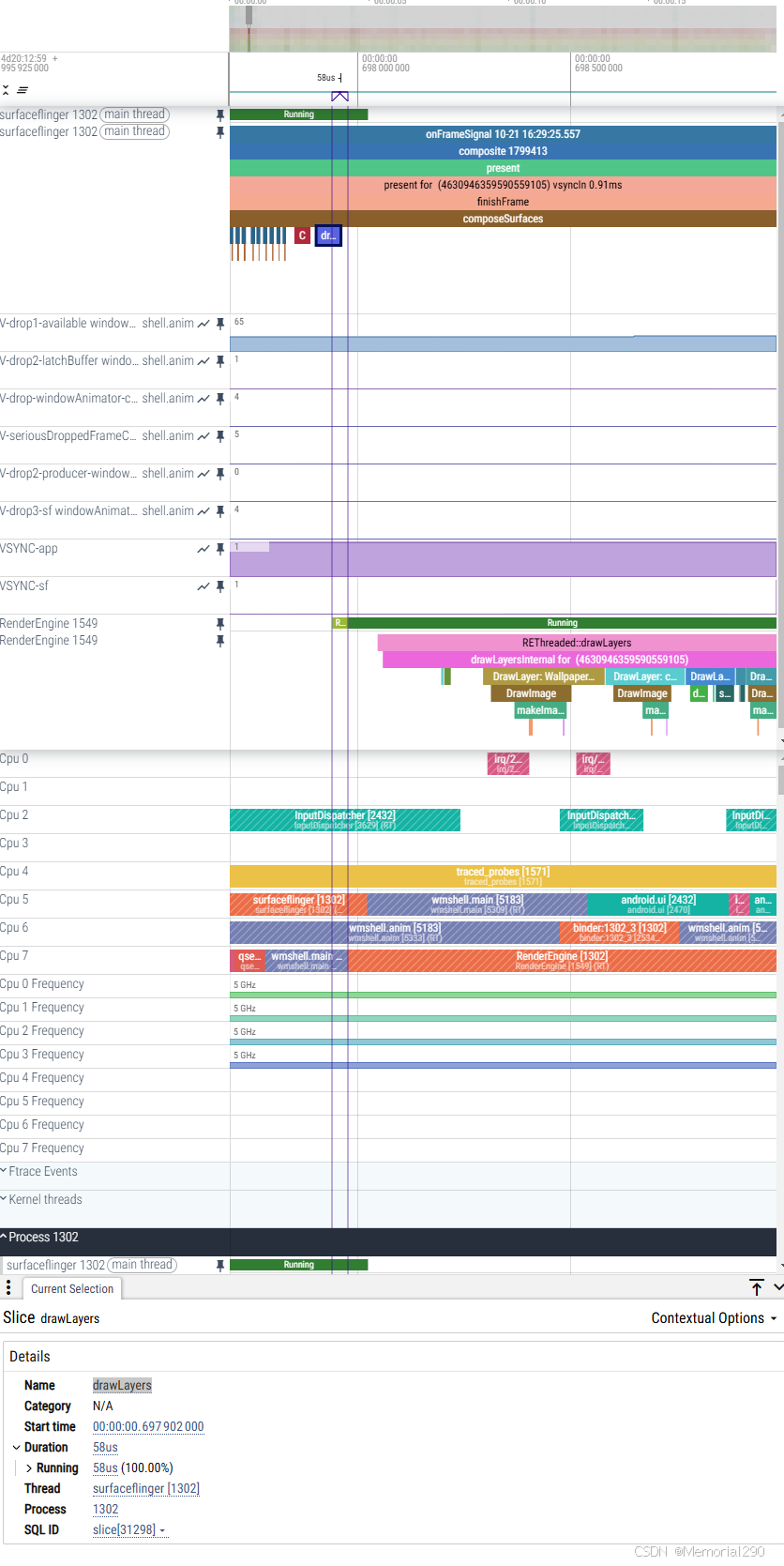

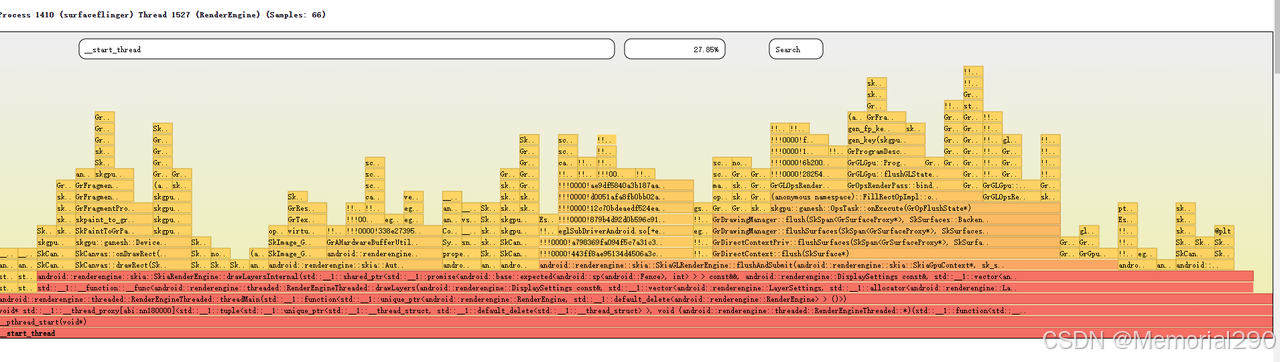

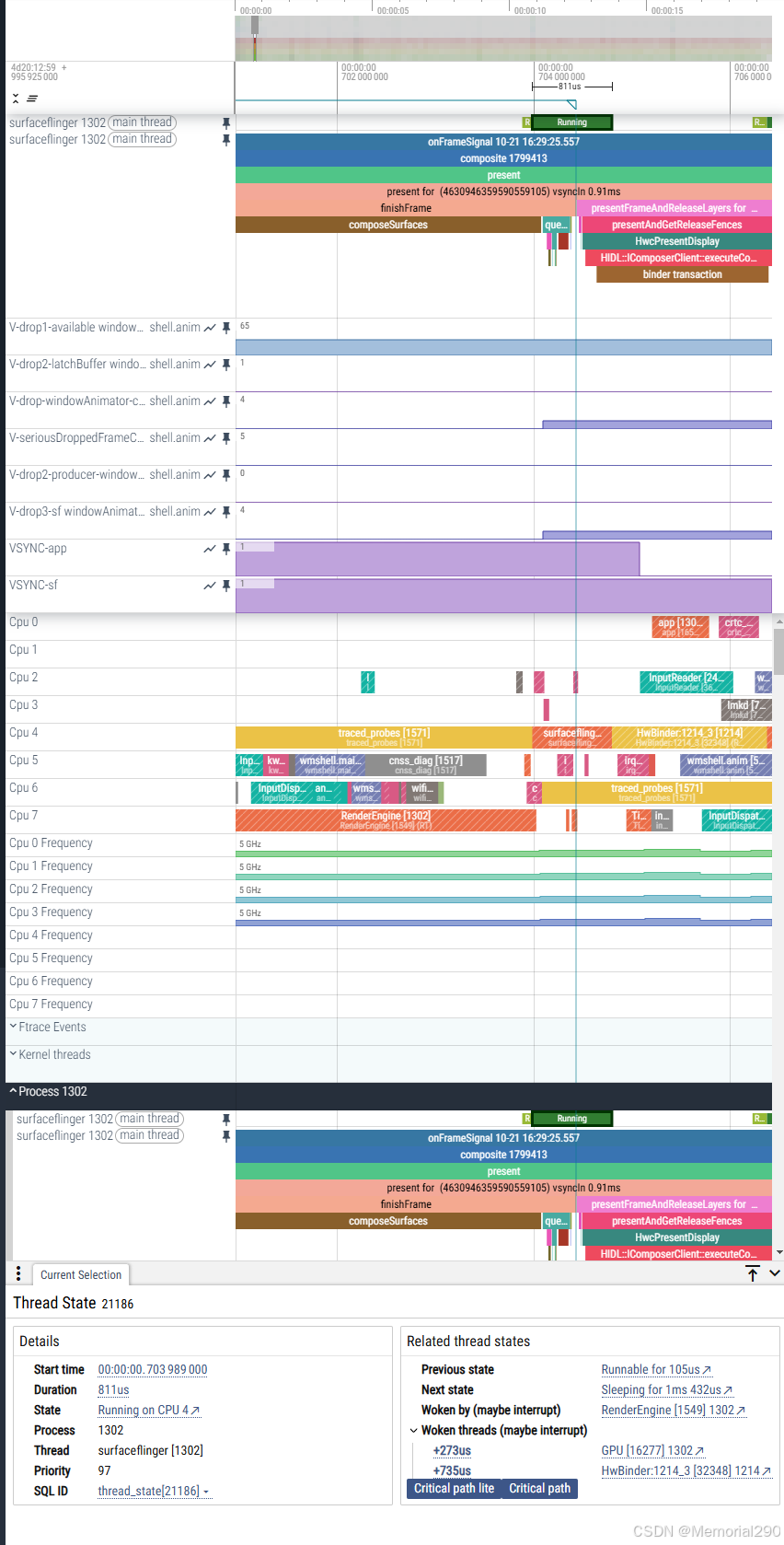

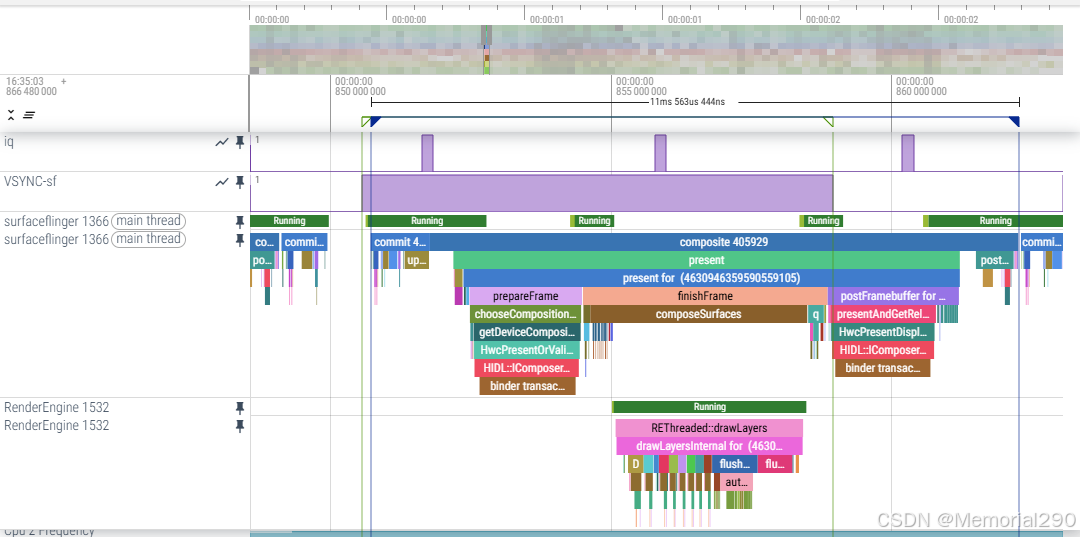

2、sf main thread的drawLayers调用了RenderEngine，surfaceflinger main thread耗时过长，经发现是finishFrame导致的耗时。需要复现问题抓取火焰图

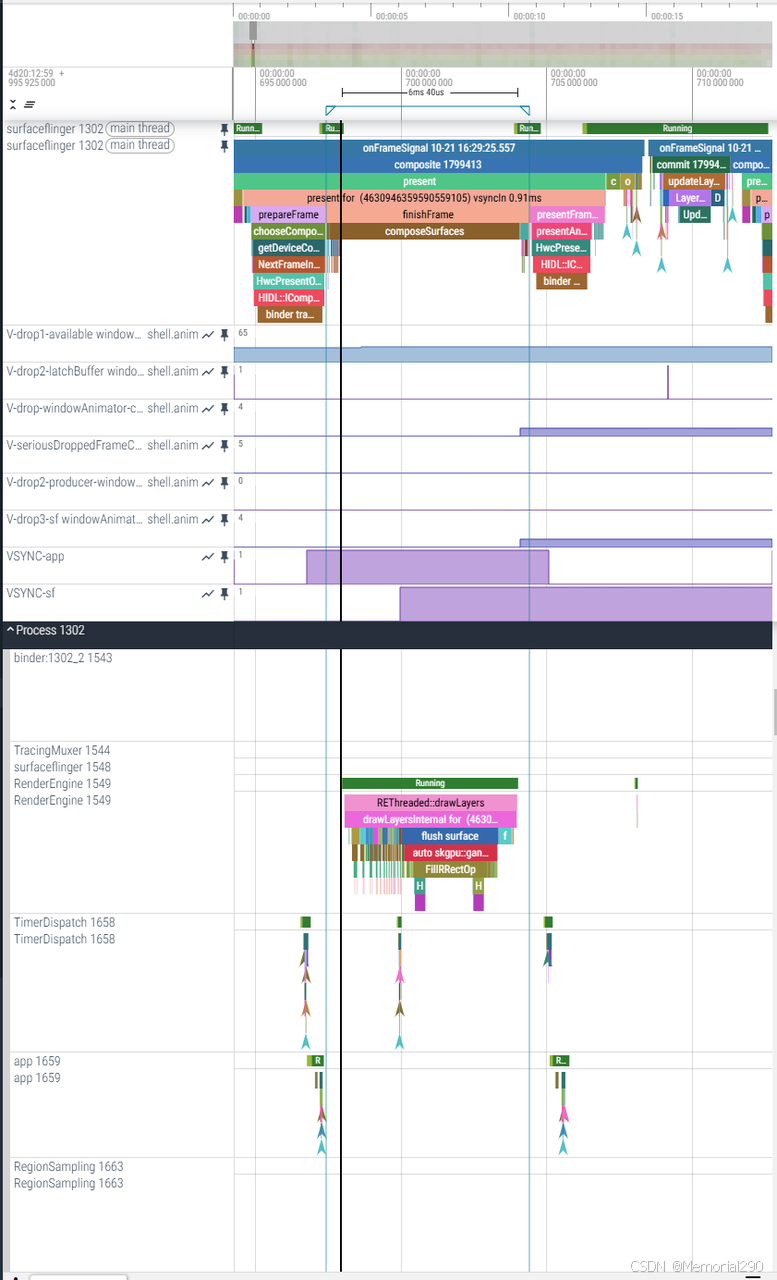

3、finishFrame被RenderEngine 线程唤醒，渲染线程flushsurface耗时

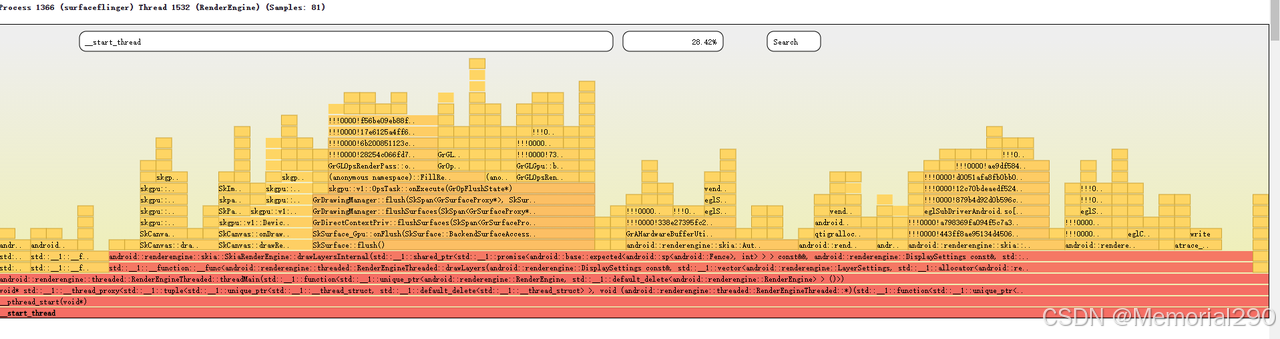

4、复现问题、抓取火焰图

（1）cd /Android/Sdk/ndk/27.0.11718014/simpleperf

（2）抓取应用-p

python3 app_profiler.py -p com.ss.android.article.news -r "-e task-clock:u -f 100 -g"

（3）抓取sf用--pid

adb shell ps -ef | grep -Ei "surfaceflinger"

python3 app_profiler.py --pid 1140 -r "-e task-clock:u -f 100 -g"

（4）转换成report.html

python3 report_html.py

(5)对比U系统抓取火焰图和trace

a.找到丢帧位置：

b.sf耗时

c. 对比U系统上的DrawLayer次数

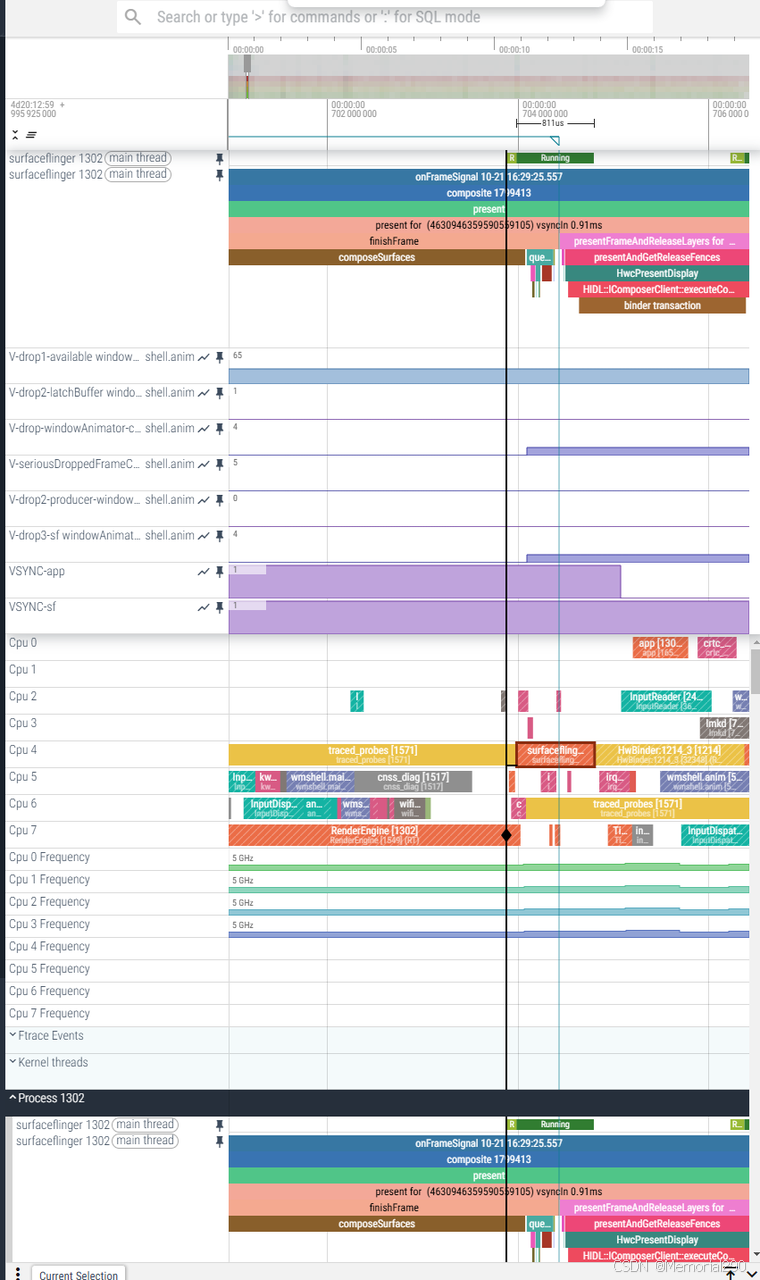

5、flush surface耗时导致binder耗时

6、crtc_commit导致binder耗时

7、V系统RenderEngine调用的DrawLayer次数较多导致flush surface超时。大部分合成时间超过一个VSYNC周期，则出现合成挤压丢帧。

8、结论：U和V上都会出现RenderEngine DrawLayer次数过多导致丢帧，U DrawLayer是10次、V DrawLayer是13次。N7处理器是sm6225，sm6225只支持4个layer之后，多增加layer就会强推GPU合成，引起整机卡顿。针对这种硬件性能导致的丢帧问题无法进行优化。

BUGOS2-316755

1、抓取gl_trace

        查看哪个函数耗时导致flush command等待时间过长。

adb root

adb remount

adb reboot

重启后输入

adb root

adb shell setenforce 0

adb remount

adb shell "mkdir -p /data/vendor/gpu/"

adb shell "chmod 777 /data/vendor/gpu/"

adb shell "rm /data/vendor/gpu/*"

adb shell "echo 0x71e25046=0x7fffffff > /data/vendor/gpu/esx_config.txt"

adb shell "echo 0x19a8f6d0=0x7fffffff >> /data/vendor/gpu/esx_config.txt"

adb shell "echo 0x1429e0e6=0x070b8885 >> /data/vendor/gpu/esx_config.txt"

adb shell "echo 0x200cb3ad=0x618f22ec >> /data/vendor/gpu/esx_config.txt"

adb shell "echo '0x9ac36b79=TRUE' >> /data/vendor/gpu/esx_config.txt"

adb shell "echo '0x8b436b4a=TRUE' >> /data/vendor/gpu/esx_config.txt"

adb shell "echo '0xbf90204d=TRUE' >> /data/vendor/gpu/esx_config.txt"

adb shell "echo '0x1d2b21ec=TRUE' >> /data/vendor/gpu/esx_config.txt"

adb shell "echo > /sys/kernel/tracing/set_event"

adb shell "echo 0 > /sys/kernel/tracing/tracing_on"

adb shell "echo > /sys/kernel/tracing/trace"

adb shell "echo 40960 >/sys/kernel/tracing/buffer_size_kb"

adb shell "echo kgsl:* >> /sys/kernel/tracing/set_event"

adb shell "echo 0 > /sys/kernel/tracing/events/kgsl/kgsl_regwrite/enable"

adb shell "echo 1 > /sys/kernel/tracing/tracing_on"

adb shell setprop "debug.hwui.skia_atrace_enabled" true

adb shell setprop debug.hwui.skia_use_perfetto_track_events false

adb shell setprop debug.renderengine.skia_atrace_enabled true

adb shell "setprop vendor.debug.gpu.provider meow"

adb shell setprop "debug.hwui.skia_tracing_enabled" true

adb shell "stop;start"

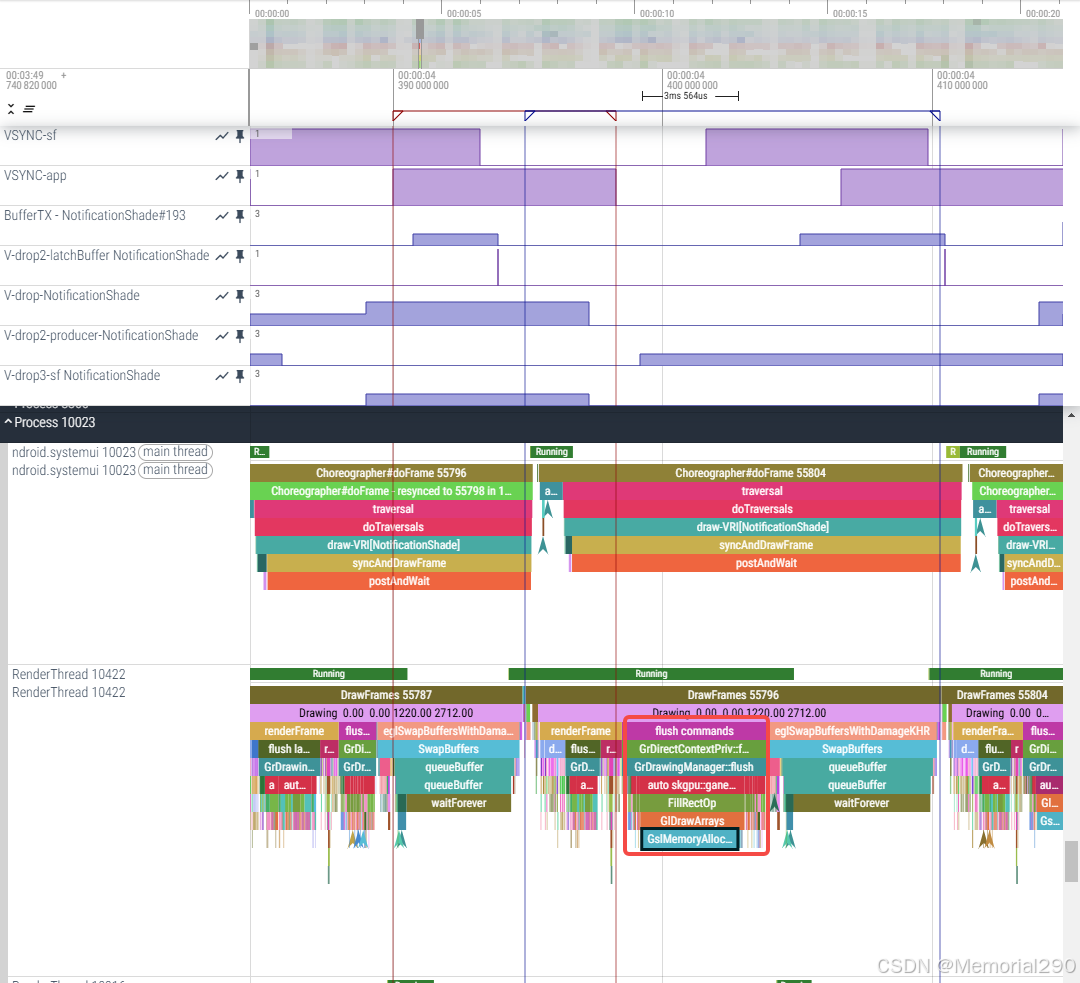

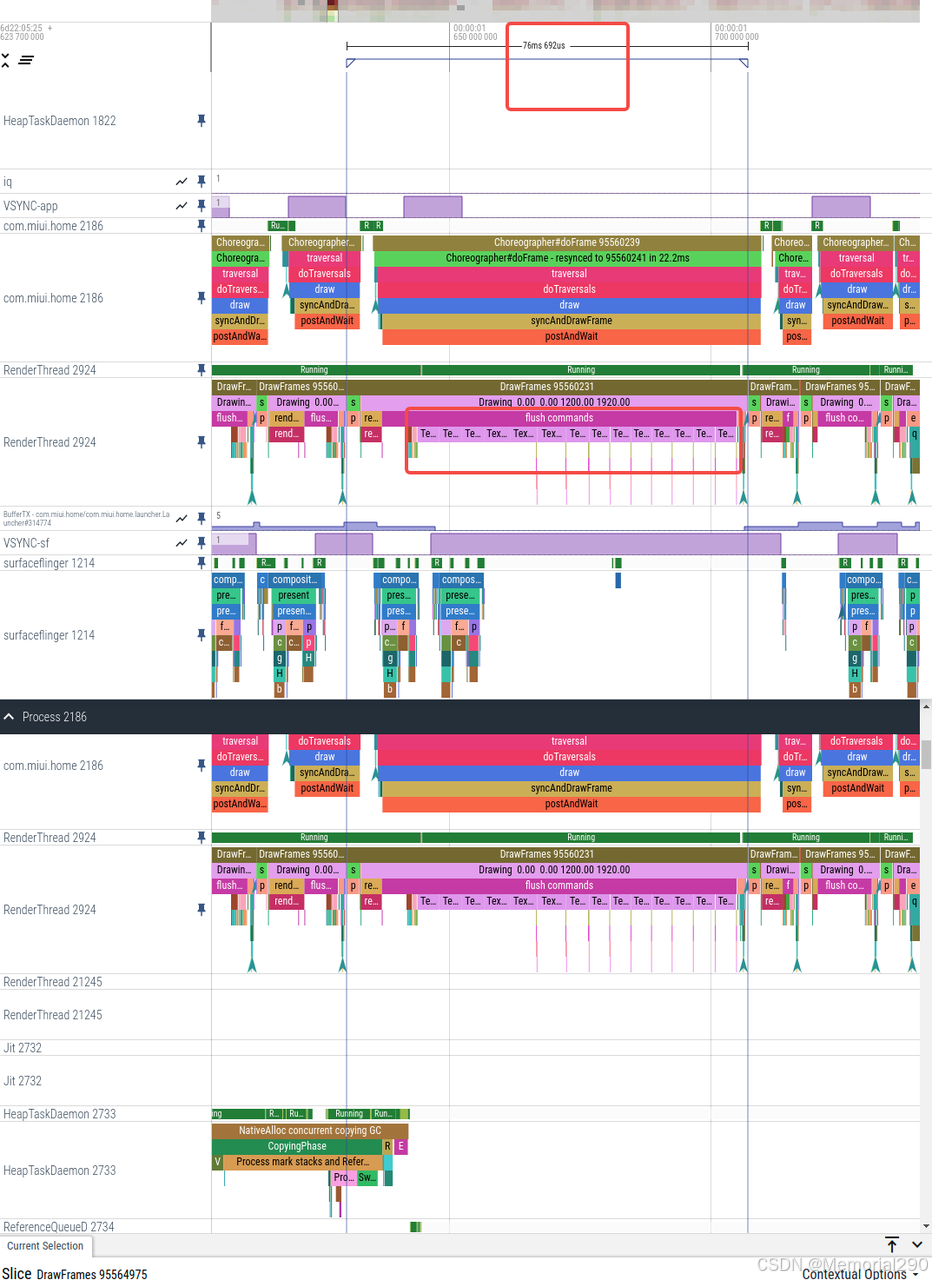

2、从gl-trace看flush commands耗时原因是GslMemoryAllocProfile（gpu内存分配机制）函数耗时。

结论：GslMemoryAllocProfile 耗时问题主要是上层Texture纹理太大导致。SF没有优化方法，需要业务修改Texture大小或者缩减个数。GPU耗时问题是因为模糊效果导致的。

文档说明：N16_V_NJ_【Performance】多任务流畅度拆解文档澄清

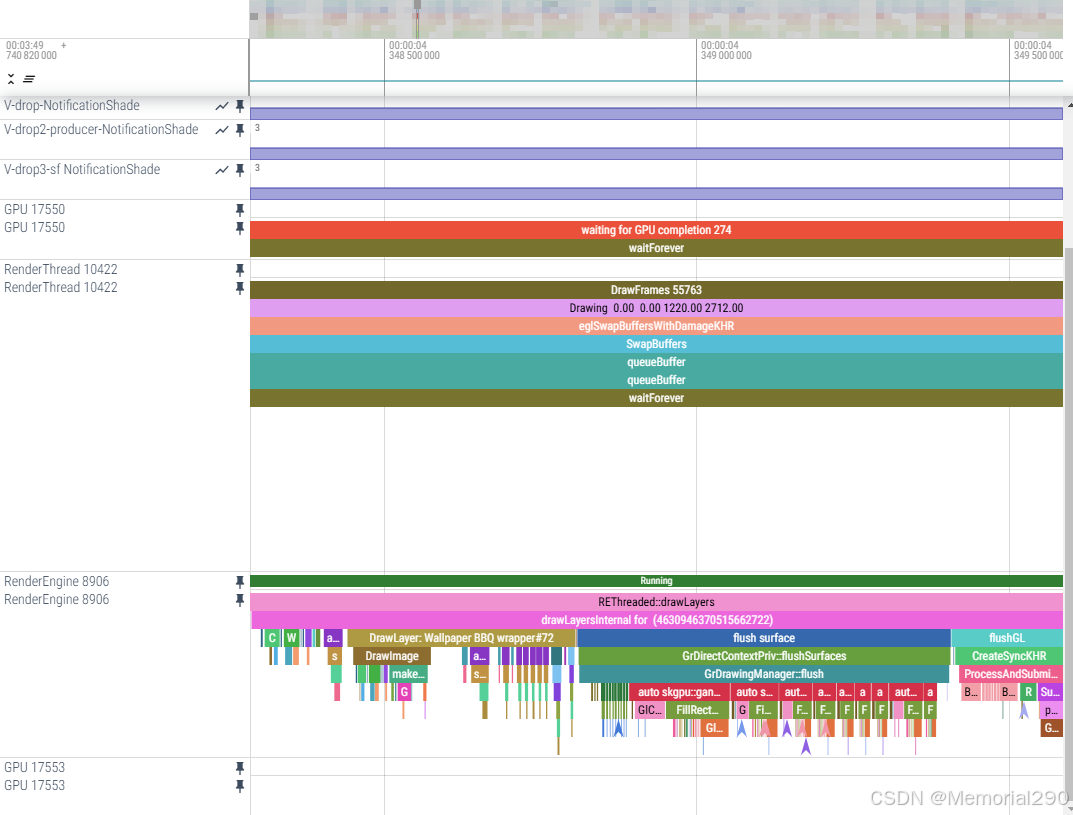

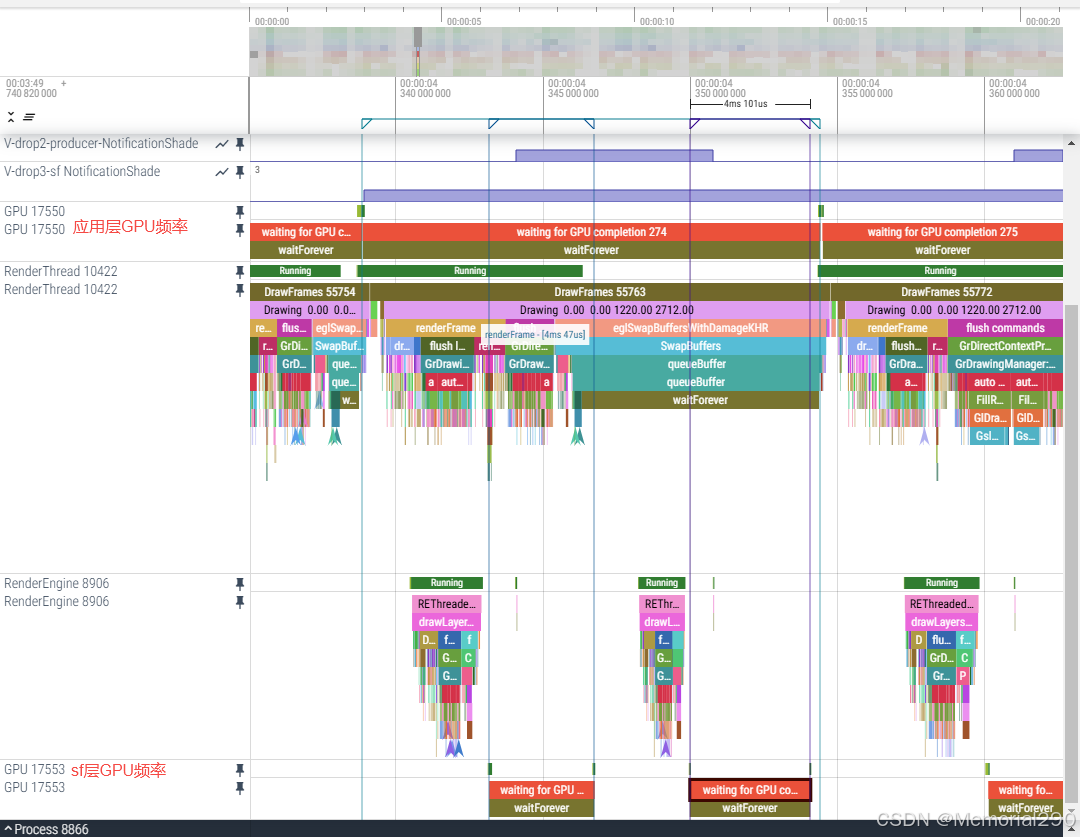

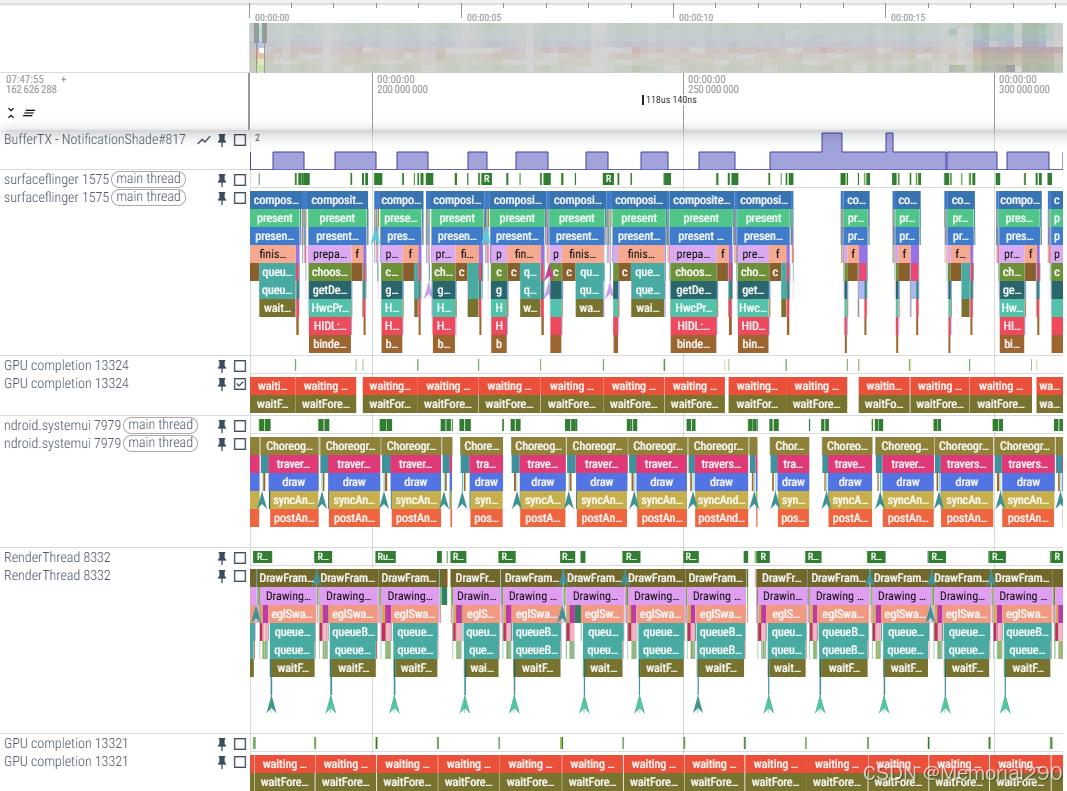

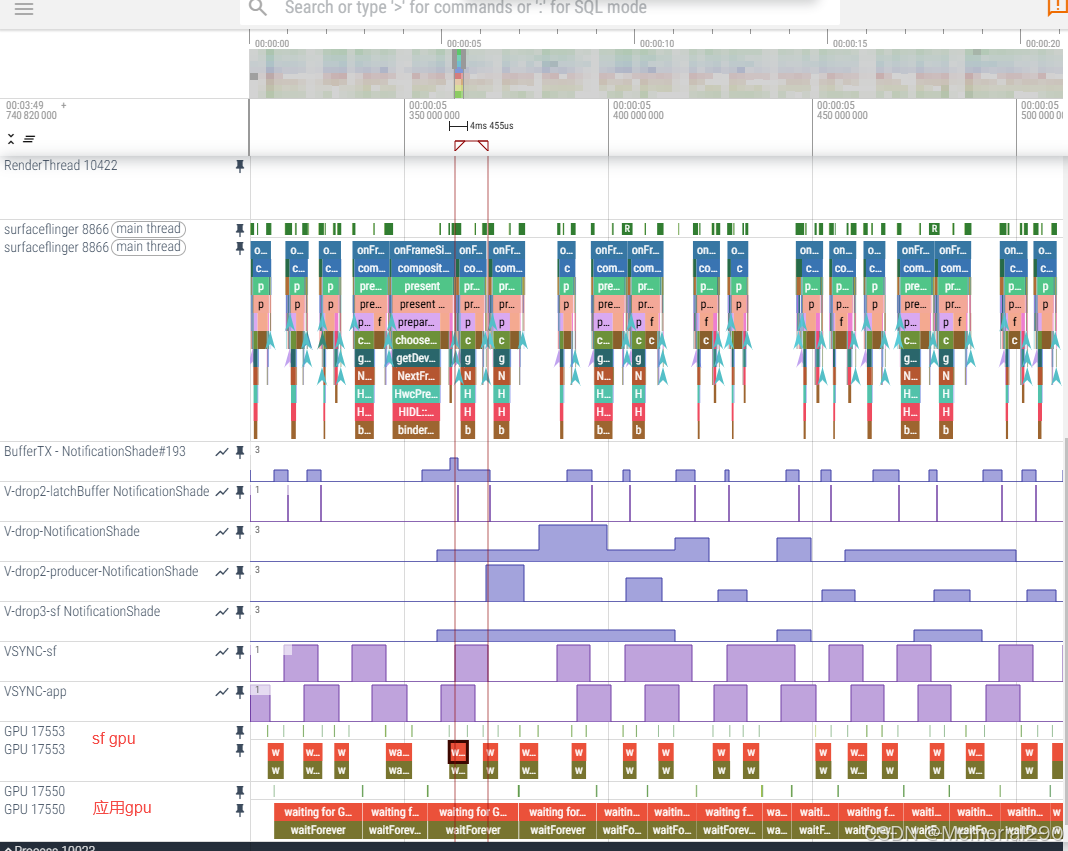

2、queuebuffer超时，此时应用层gpu占用时间15ms多，sf层GPU耗时7ms多，可能因为sf层gpu抢占了应用层gpu、从而导致queuebuffer超时。

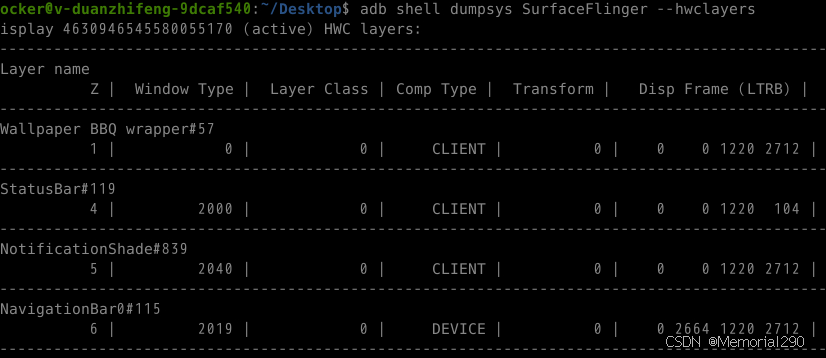

3、命令adb shell dumpsys SurfaceFlinger --hwclayers 查看到锁屏上划场景涉及到四个layer，从trace看到sf层RenderEngine只调用了一次Wallpaper BBQ wrapper，所以不存在加剧了sf层GPU压力。

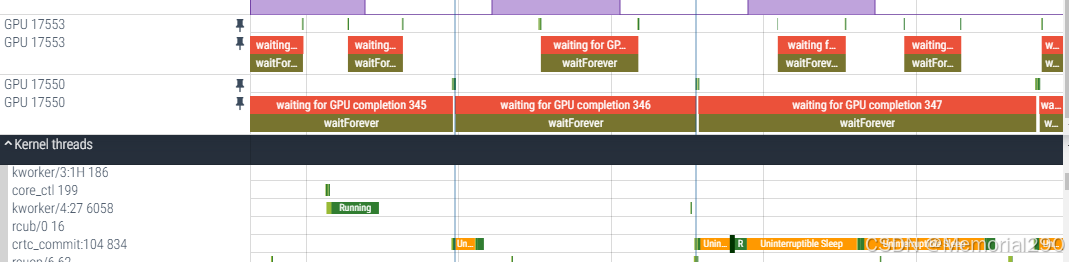

5、gpu耗时原因。应用gpu被sf gpu抢占，sf每帧都在合成，GPU耗时约4ms多，2-3帧一起阻塞应用GPU，导致应用GPU耗时20多ms。

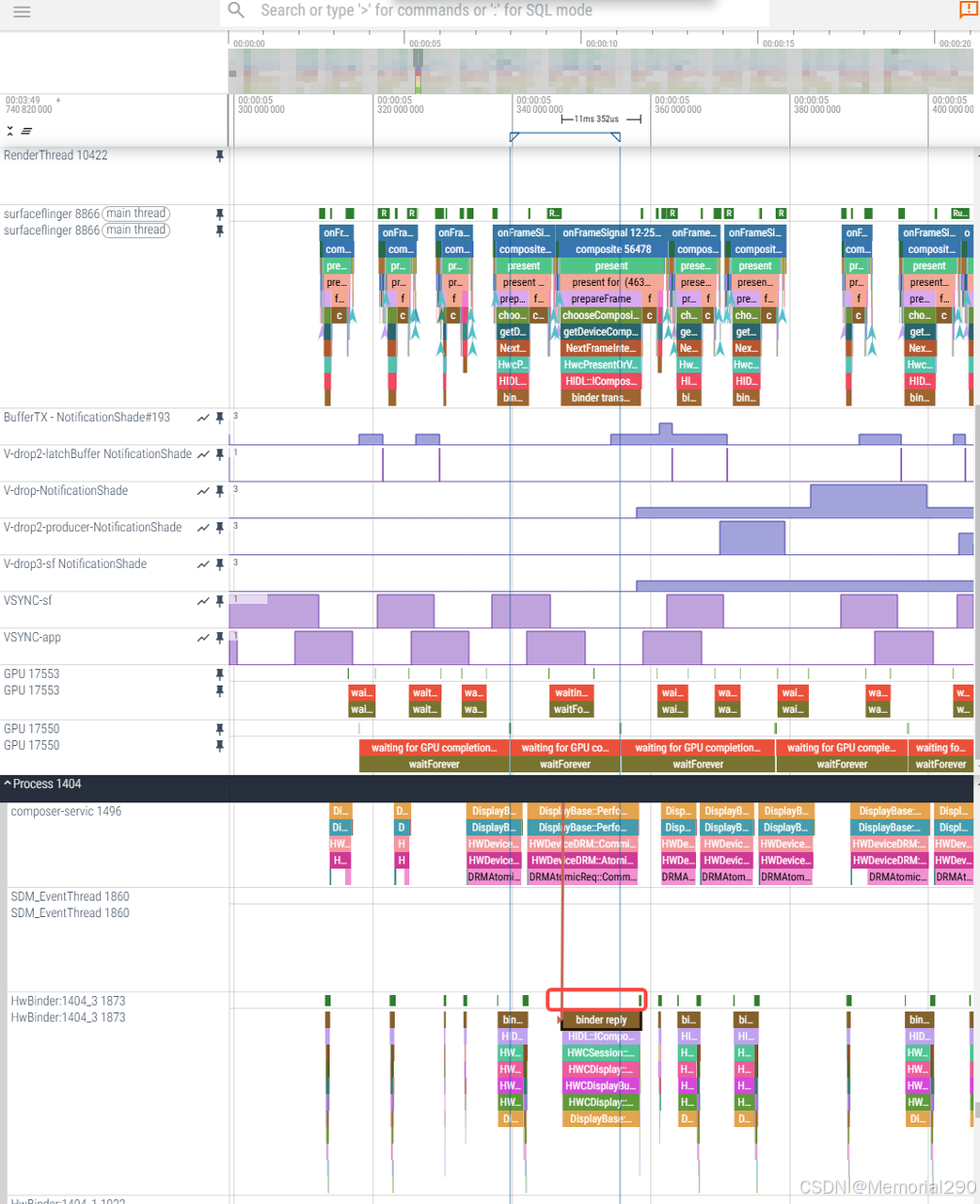

（1）sf binder耗时，此时binder对端是composer-servic

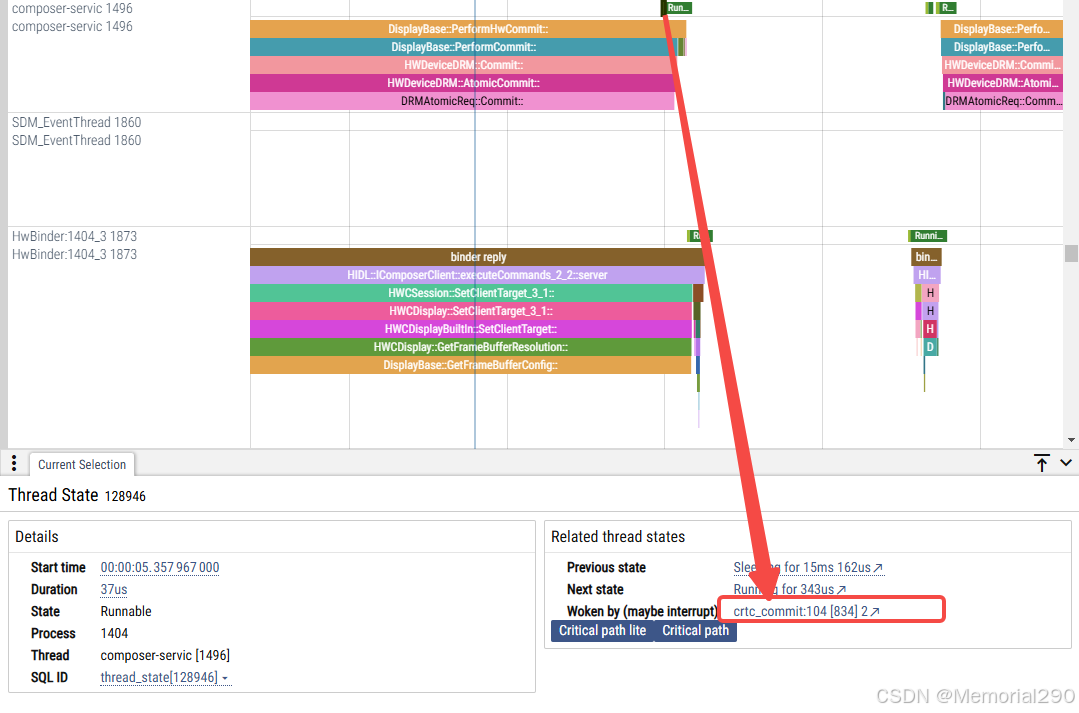

（2）crtc_commit上屏晚composer-servic耗时

（3）归根结底，还是gpu耗时导致的。

6、在相同机型的对比机上复现问题场景并抓取trace，也出现了gpu耗时引起丢帧。

暂时无法在飞书文档外展示此内容

7、打开KGSL开关抓取trace，查看gpu频率

adb root

adb shell "echo 1024 >/sys/kernel/tracing/buffer_size_kb"

adb shell "chmod 666 /sys/kernel/tracing/events/kgsl/adreno_cmdbatch_queued/enable"

adb shell "chmod 666 /sys/kernel/tracing/events/kgsl/adreno_cmdbatch_ready/enable"

adb shell "chmod 666 /sys/kernel/tracing/events/kgsl/adreno_cmdbatch_submitted/enable"

adb shell "chmod 666 /sys/kernel/tracing/events/kgsl/adreno_cmdbatch_sync/enable"

adb shell "chmod 666 /sys/kernel/tracing/events/kgsl/adreno_preempt_trigger/enable"

adb shell "chmod 666 /sys/kernel/tracing/events/kgsl/adreno_preempt_done/enable"

adb shell "chmod 666 /sys/kernel/tracing/events/kgsl/adreno_cmdbatch_done/enable"

adb shell "chmod 666 /sys/kernel/tracing/events/kgsl/adreno_cmdbatch_retired/enable"

adb shell "chmod 666 /sys/kernel/debug/tracing/events/kgsl/kgsl_pwr_request_state/enable"

adb shell "chmod 666 /sys/kernel/debug/tracing/events/kgsl/kgsl_pwr_set_state/enable"

adb shell "chmod 666 /sys/kernel/debug/tracing/events/kgsl/kgsl_pwrstats/enable"

adb shell "chmod 666 /sys/kernel/debug/tracing/events/kgsl/kgsl_gpubusy/enable"

adb shell "chmod 666 /sys/kernel/debug/tracing/events/kgsl/kgsl_buslevel/enable"

adb shell "chmod 666 /sys/kernel/debug/tracing/events/kgsl/kgsl_pwrlevel/enable"

adb shell "chmod 666 /sys/kernel/debug/tracing/events/kgsl/kgsl_clk/enable"

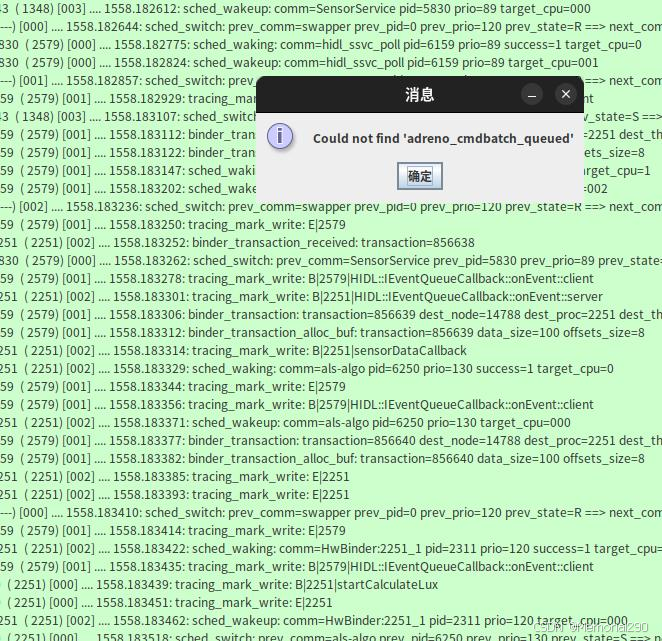

查看kgsl_pwrlevel和adreno_smdbatch_queued

8、结论：GPU耗时问题是因为模糊效果导致的，U和V都有类似问题。

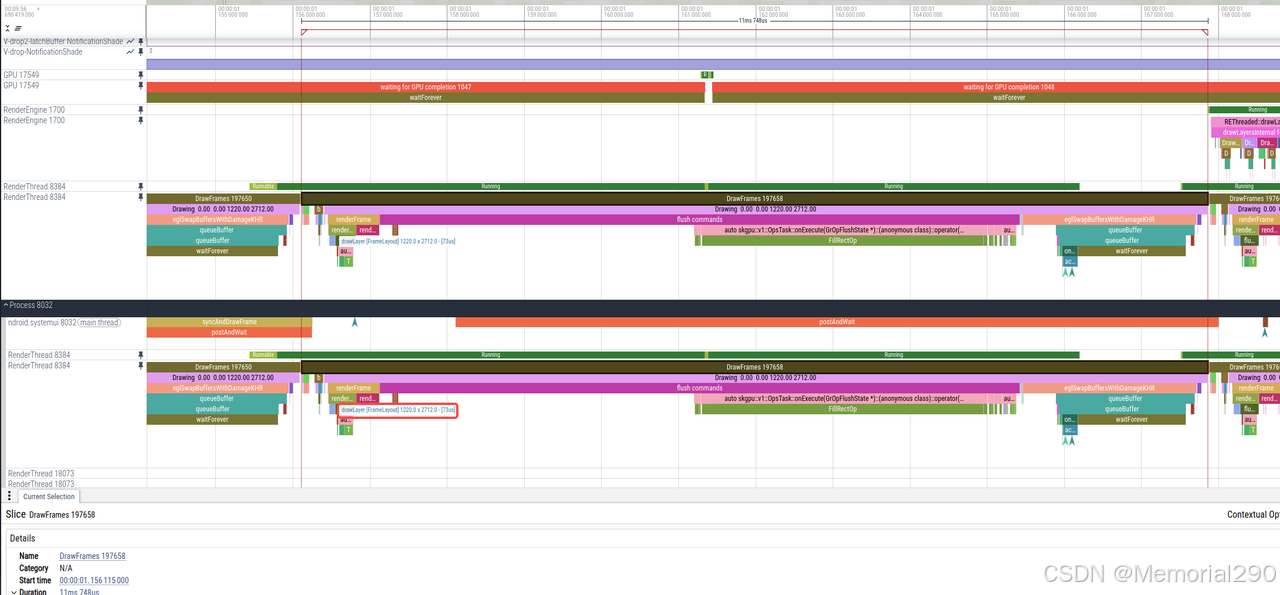

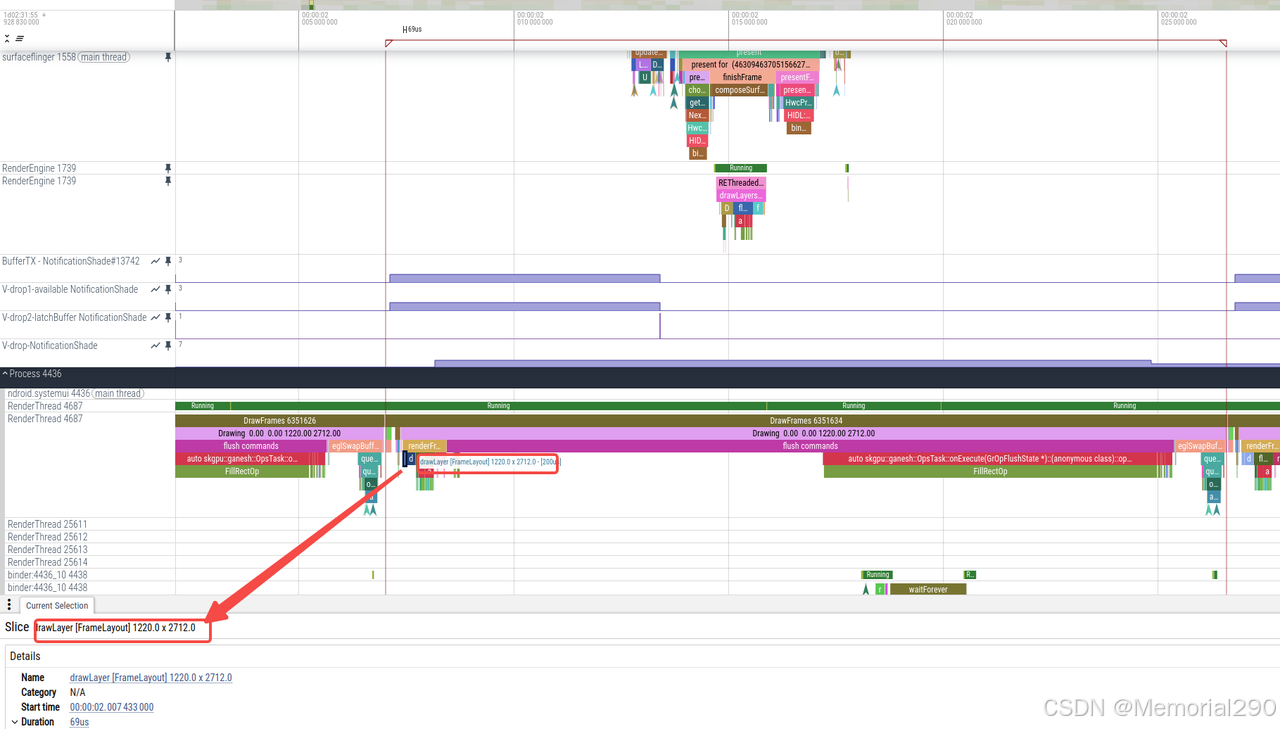

对比U上，U上也有类似问题，但V上更严重一些，V比U上多了一个离屏layer:drawLayer [FrameLayout] 1220.0 x 2712.0，麻烦业务看下能否优化吧。

V:

U：

BUGOS2-304036

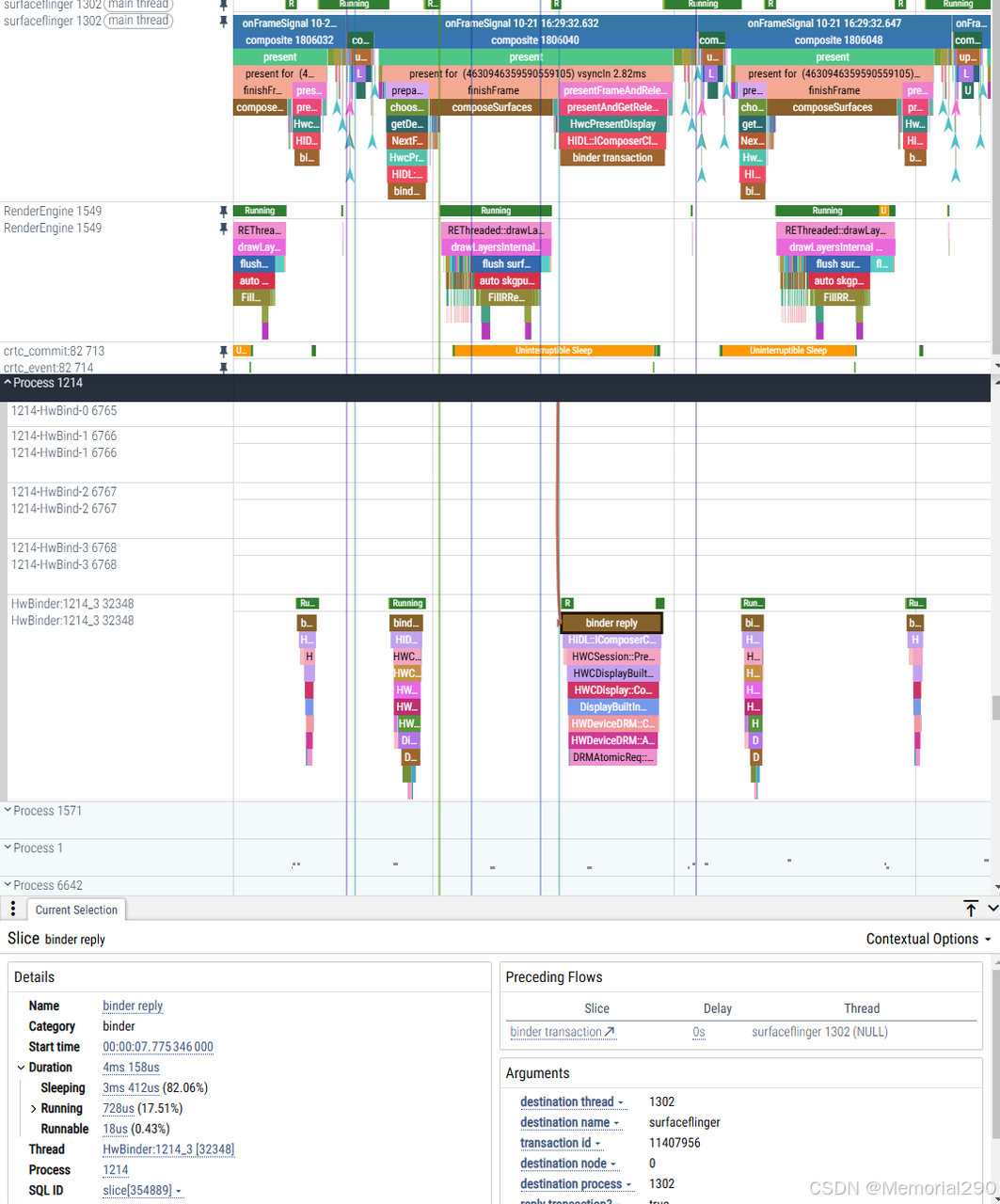

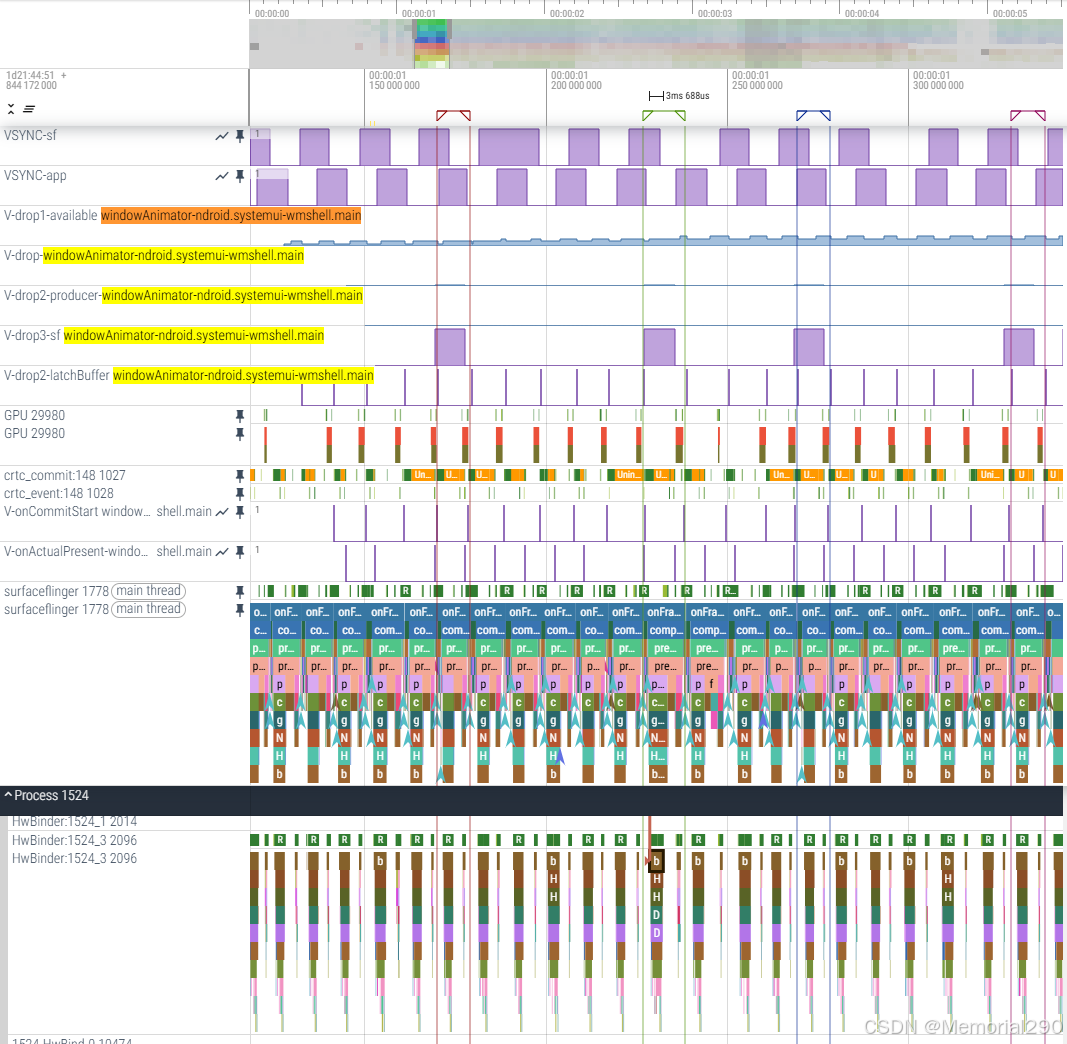

结论：送显不及时导致sf侧丢帧，SF 与display binder通信耗时，HwBinder:1524_3 线程running耗时（3-5ms），HwBinder:1524_3 线程跑在CPU0-3小核上，导致SF合成耗时。
