DNS DHCP 实验报告

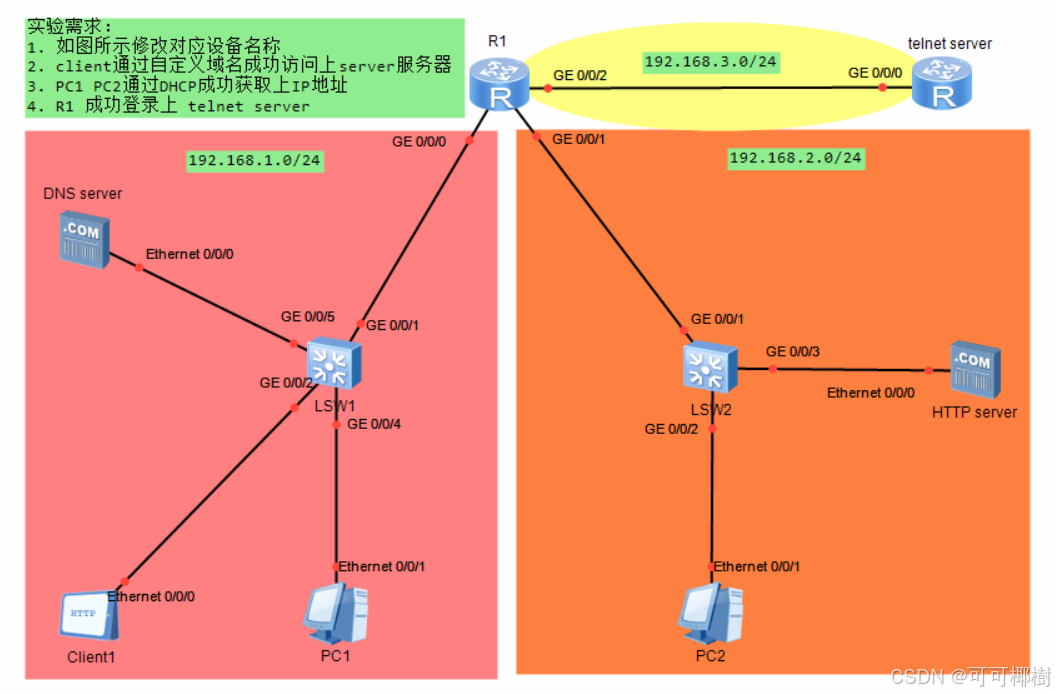

• 实验拓扑
•

二、实验需求

1. 如图所示修改对应设备名称

2. client通过自定义域名成功访问上server服务器

3. PC1 PC2通过DHCP成功获取上IP地址

4. R1 成功登录上 telnet server

三、实验思路（仔细阅读）

1. 本图网段已知，就可以直接开始配置部分设备IP，并将设备按照题目要求改名

2. 通过自定义域名访问上服务端，利用DNS的逻辑

3. 本图中已知下方的PC1和PC2是客户端，需要获取IP，PC1和PC2处于不不同的广播域，所以针对不同的广播域创建各自的池塘，配置完成即可

4. 首先得保证R1与telnet server之间网是互通的，这个只需要保证R1和telnet server 两端的接口都配置了正确的IP地址，能够ping通对方，之后再按照所学的telnet配置实现即可

四、实验验收

1. 验收各设备配置的IP地址情况

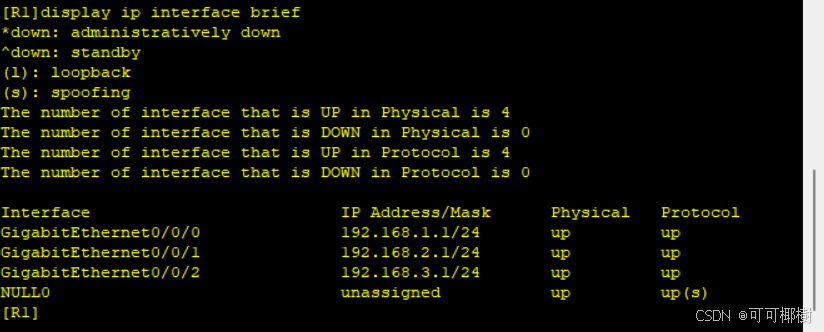

1. R1：用 display ip interface brief 命令（截图）
2.

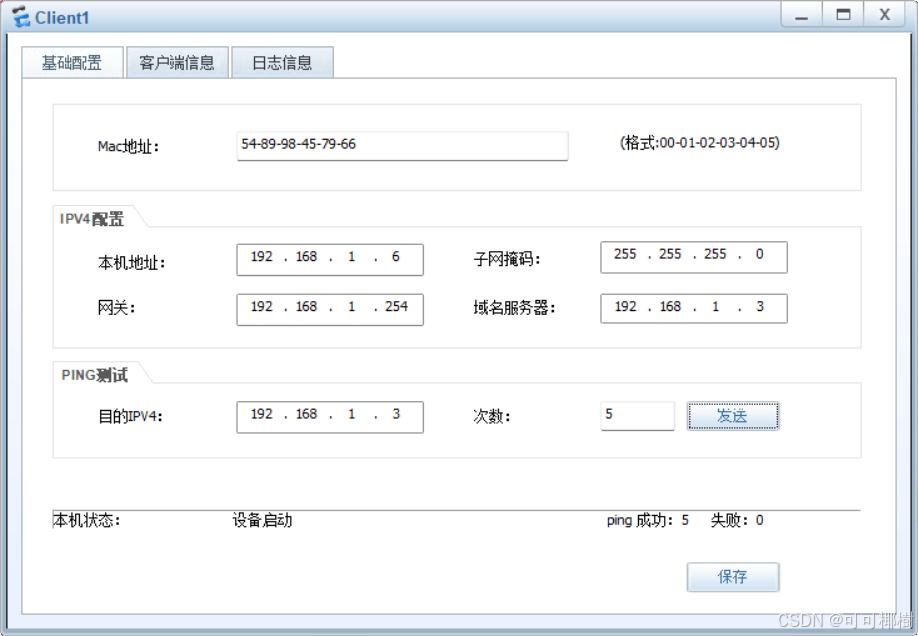

3. Client：（直接截图即可）

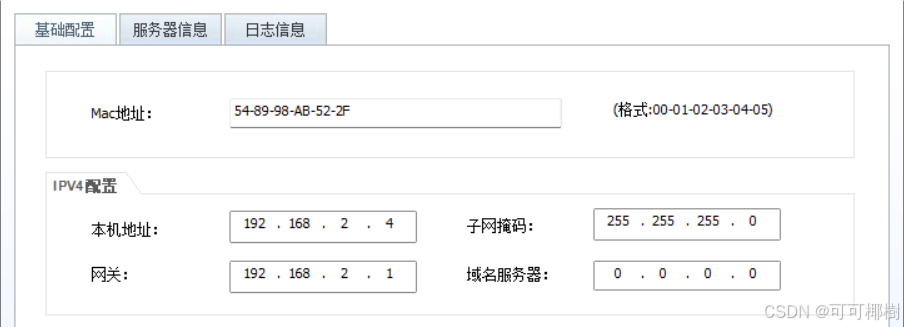

1. Server：（直接截图即可）

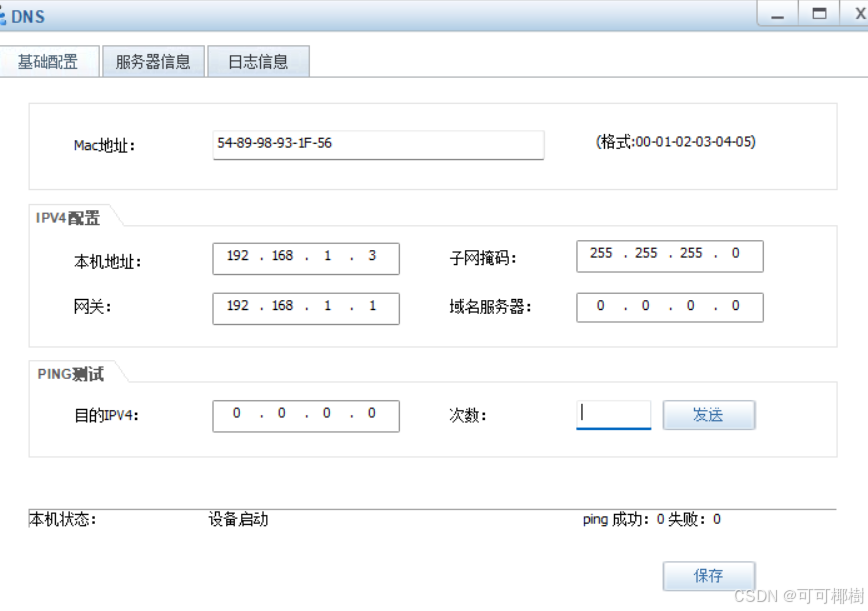

1. DNS server：（直接截图即可）

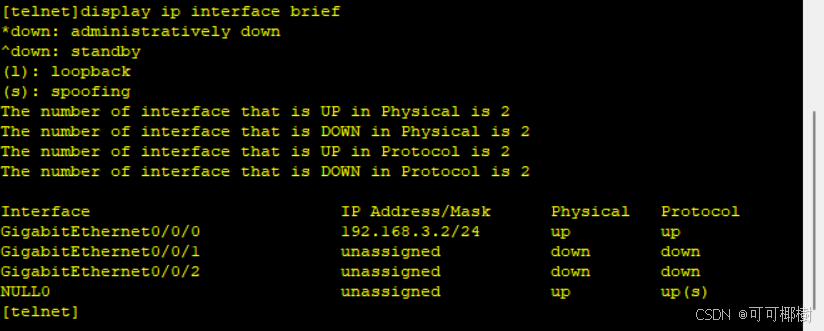

1. telnet server：用 display ip interface brief 命令（截图）

2. 验收client通过自定义域名成功访问上server服务器

1. 首先，使用client ping通server：（截图）

【小贴士】如果ping不通，基本上都是设备的IP地址配置的有问题，检查R1 client server的IP地址、掩码、网关是否配置正确

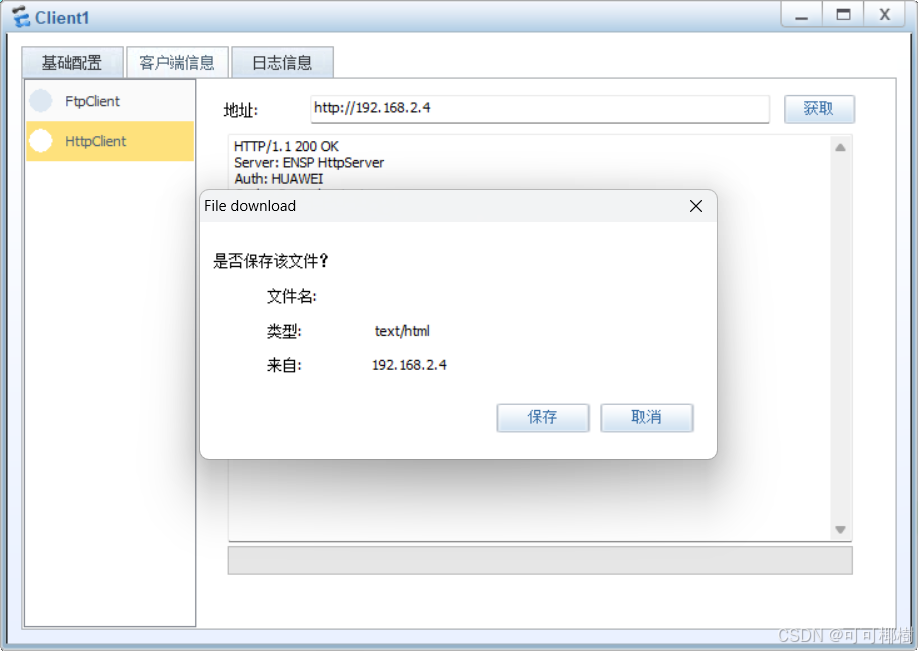

1. 其次，使用client 通过访问服务器IP地址，成功访问上server：（截图）

【小贴士】如果能ping通，但是获取失败，先多获取两次，排除设备获取慢的原因；然后检查服务端HTTP的配置，是否点击了启动

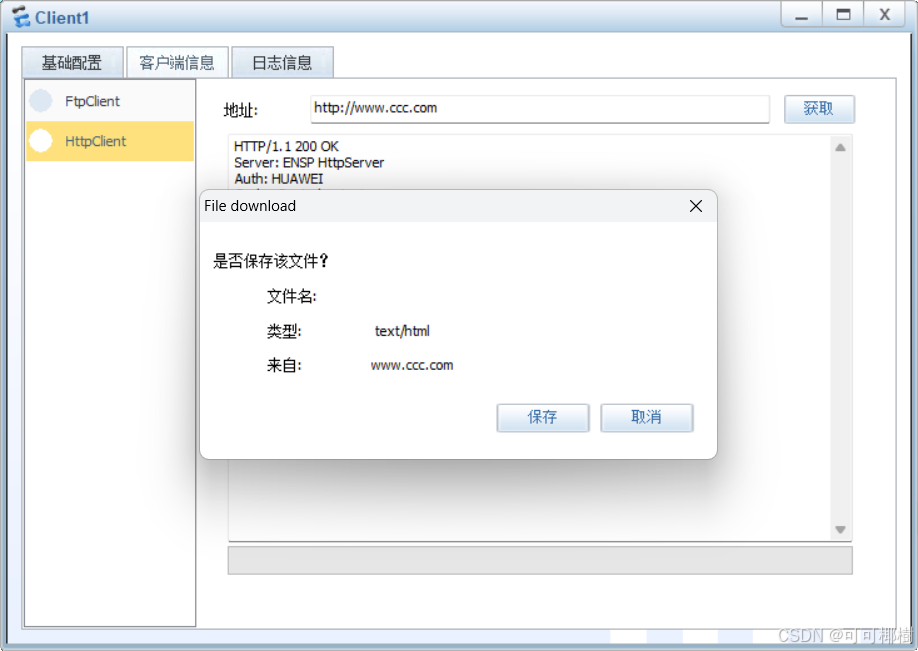

1. 最后，使用client 通过自定义域名成功访问上server：（截图）

【小贴士】如果访问服务器IP能通，但是使用域名不通：检查DNS服务器基础配置IP 掩码 网关是否有错误；DNS 服务器信息的“通讯录”是否有问题；DNS服务器是否启动；client 的域名服务器IP是否填写正确

3. 验收DHCP配置及PC获取情况

1. 使用 display ip pool 命令查看所有地址池配置：（截图）

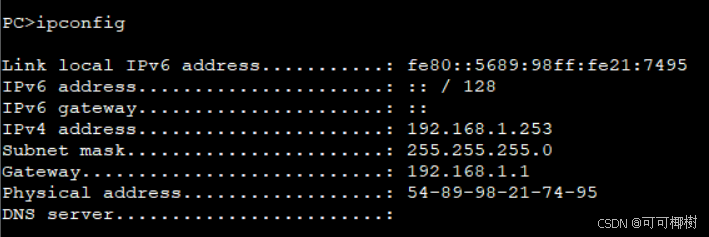

1. PC1：使用ipconfig 查看IP获取情况（截图）

1. PC2：使用ipconfig 查看IP获取情况（截图）

【小贴士】：如果检查地址池配置没有任何问题，而PC没有获取成功的情况，首先看PC是否应用了DHCP，其次看路由器的IP配置的是否有误，或者多获取两次试试

4. 验收 R1 成功登录上 telnet server

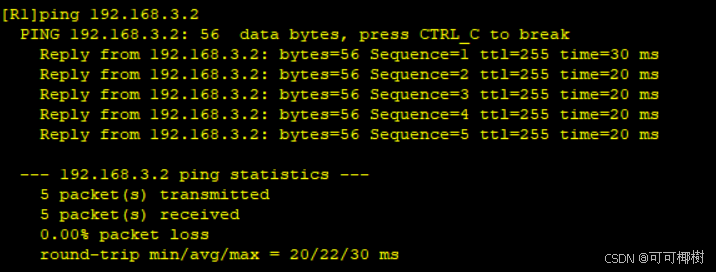

1. 使用 R1 ping通telnet server：（截图）

【小贴士】如果ping不通，看看两端的IP地址是否配置正确

1. 使用 R1远程登录telnet server：（登录成功截图）

【小贴士】如果登录失败，大概率是服务端配置有问题，检查服务端的配置
