排行榜设计逐字稿

在之前呢，我们设计了一个积分功能，积分很重要的一个作用就是来参与排行，那今天我们就来设计一下排行榜的功能。

1.业务分析

        一般在项目中，排行榜都会有两种

• 实时榜单：也就是本赛季的榜单（学霸天梯榜）

• 历史榜单：也就是历史赛季的榜单

1.1实时榜单

        实时榜单通常指的是我们当前的榜单数据，要想形成榜单，我们在查询数据库时，需要先对用户分组，再对积分求和，最终按照积分和排序

        要知道，每个用户都可能会有数十甚至上百条积分记录，当用户规模达到百万规模，可能产生的积分记录就是数以亿计。要在每次查询排行榜时，在内存中对这么多数据做分组、求和、排序，对内存和CPU的占用会非常恐怖，不太靠谱。此时我们又可以考虑使用我们的Redis来保存榜单数据了。

        Redis中有一种类型是带有排序功能的也就是ZSet，所以我们选择这个类型进行存储。由于内存是十分珍贵的，我们在存储的时候选择可以只选择存储用户id，每当用户得到积分后，将对应用户的score+1，这样就可以进行一个排序的作用。

1.2历史榜单

        历史榜单是曾经的某个月最后一天的排名结果，积分和排名已经确定，没有实时更新排序的需求。

        我们可以在每个月第一天的凌晨，使用定时任务，将上个月最终的排行榜数据写入到数据库，然后就可以清空redis中上个月的积分和榜单数据了。

2.功能实现

2.1实时积分榜

2.1.1生成积分榜

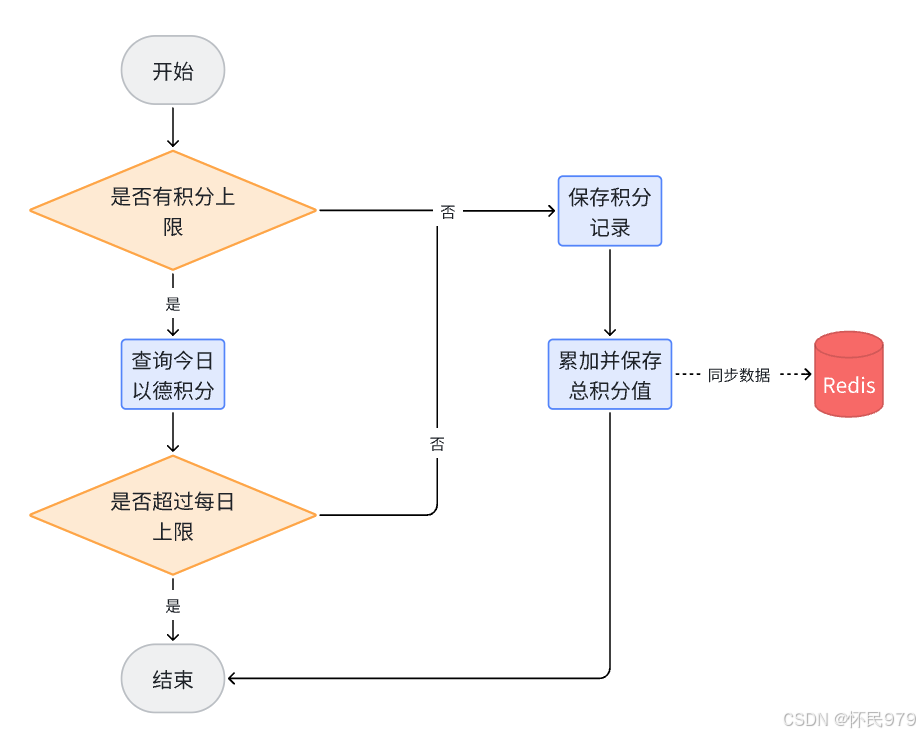

        此功能很简单，只需要将保存到数据库的内容同时保存给Redis即可，具体可参考下图：



2.1.2查询积分榜

        一般在我们用户的个人中心，可以查看指定赛季的排行榜，还可以查看自己的排名，并且排行榜还分为实时榜单和历史榜单，我们需要在这一个接口中实现这两类的查询。

        需要注意的是：

无论是历史榜单还是当前榜单，结构都一样，分为两部分：

• 榜单数据，就是N个用户的积分、排名形成的集合

• 当前用户的积分和排名，当前用户不一定上榜，因此需要单独查询

2.2历史积分榜

        由于历史榜单不会再变动，所以我们可以选择将redis中的榜单再写回数据库，我们需要完成三个步骤：

1. 创建历史赛季表(一个赛季一张表)

2. 从redis中将数据保存到mysql中对应的赛季表中

3. 删除redis中历史赛季的数据

上面三个定时任务应该使用xxl-job实现，而且要规定好执行顺序（任务链）

2.2.1生成积分榜

        在天机学堂项目中，积分排行榜是分赛季的，每一个月是一个赛季。因此每到每个月的月初，就会进入一个新的赛季。所有用户的积分应该清零，重新累积。

        但是，我们能把Redis中的榜单数据直接清空吗？显然不行！Redis中的榜单数据是上个月的数据，属于历史榜单了，直接清空就丢失了一个赛季的数据。

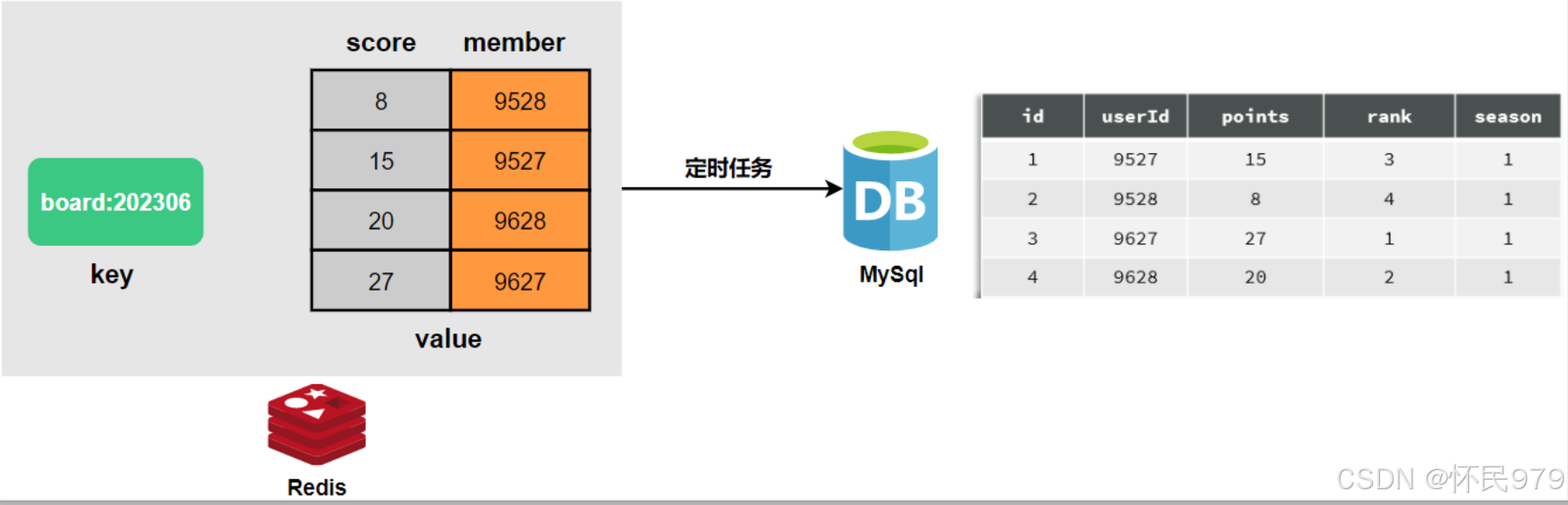

        因此，我们必须将Redis中的历史数据持久化到数据库中，然后再清零。如图：

        不过，这里就有一个问题需要解决：

        假如有数百万用户，这就意味着每个赛季榜单都有数百万数据。随着时间推移，历史赛季越来越多，如果全部保存到一张表中，数据量会非常恐怖！

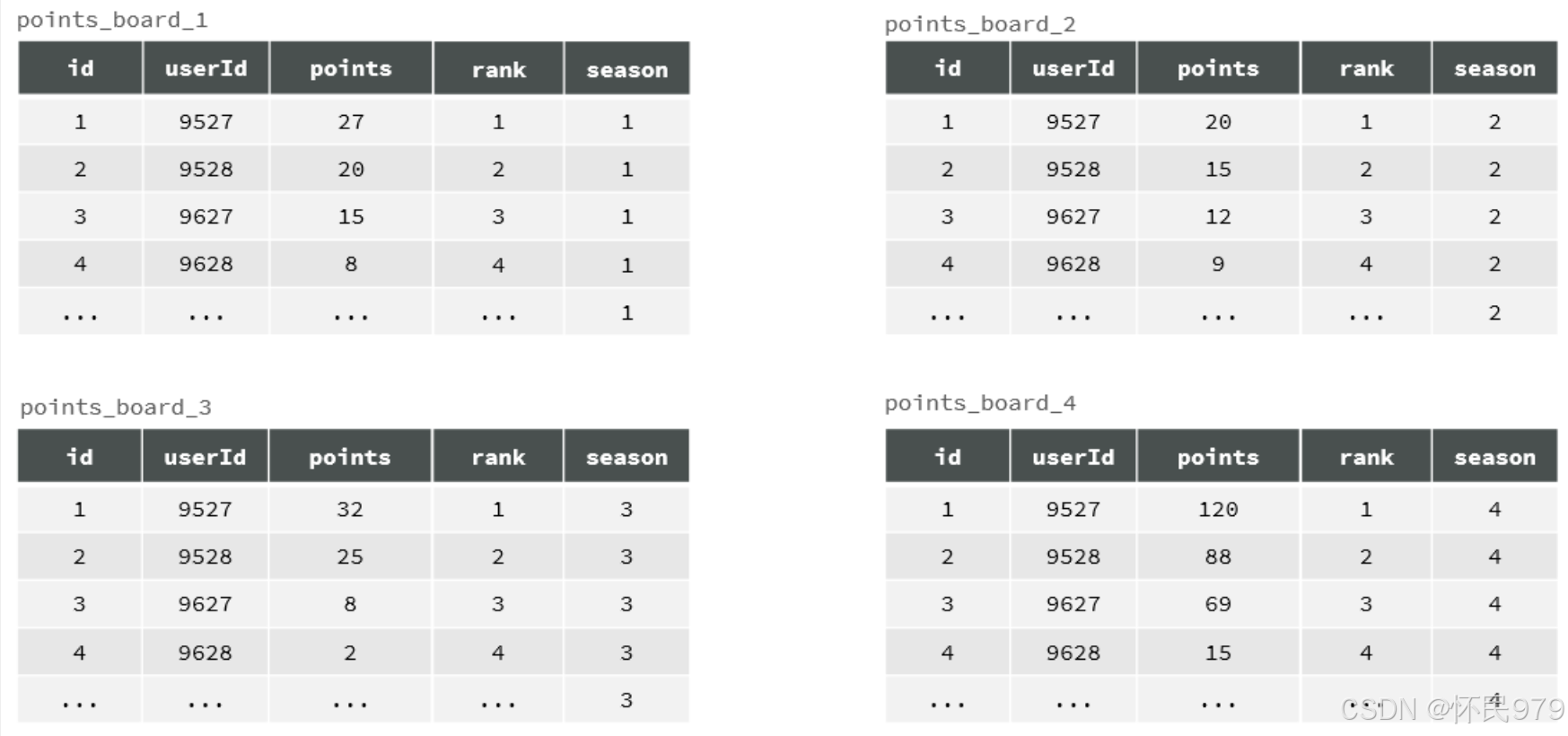

        由于我们要解决的是数据过多问题，因此分表的方式选择水平分表。具体来说，就是按照赛季拆分，每一个赛季是一个独立的表，如图：

不过这里我们可以做一些简化：

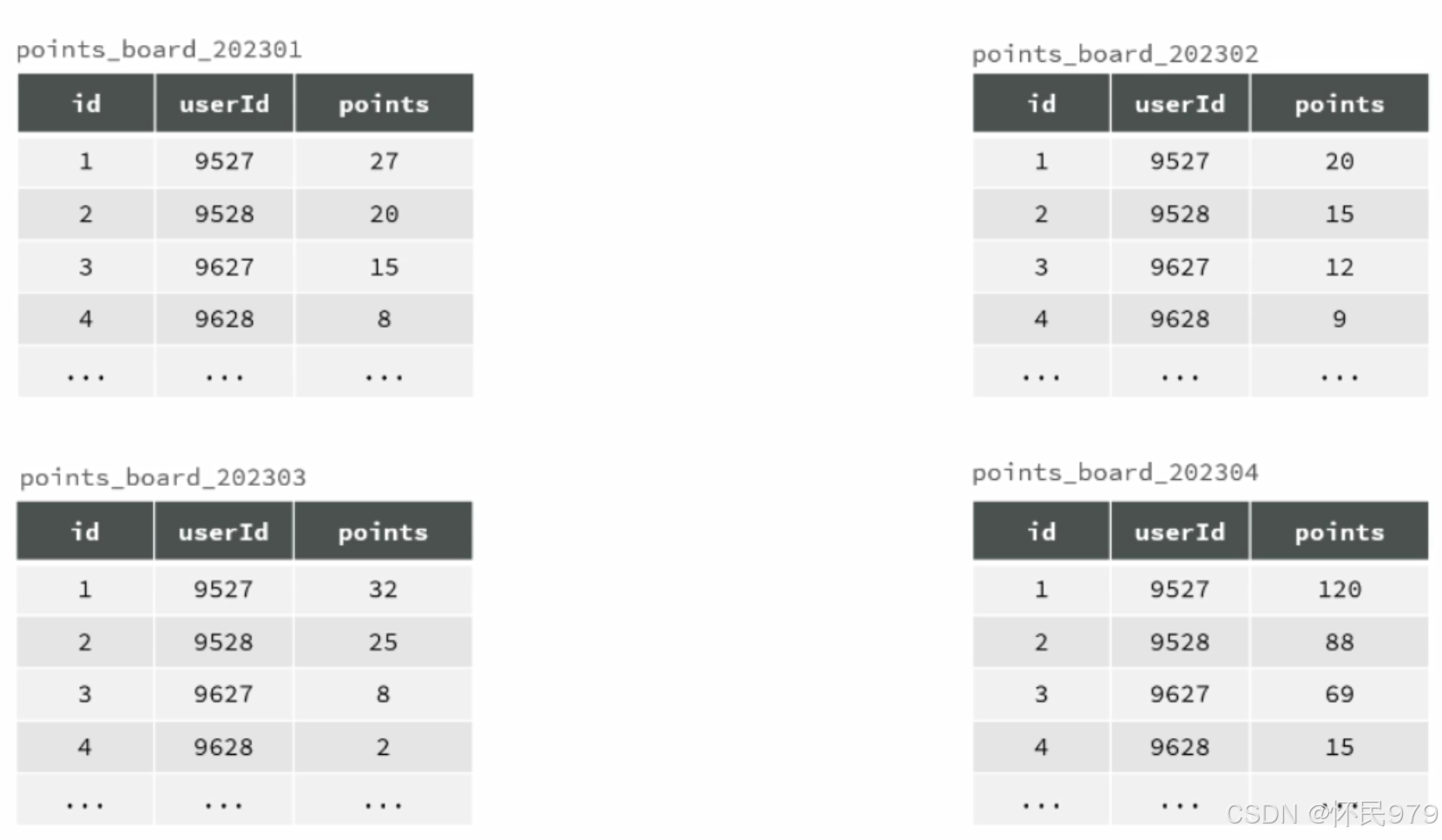

• 我们可以将id采用自增id，那么id就是排名，排名字段就不需要了。

• 不同赛季用不同表，那么赛季字段就不需要了。

        由于每个赛季都有一张表，显然我们应该在月初进行创建表，因此我们可以使用定时任务创建。

2.2.2清理缓存

        添加清理Redis缓存任务，这里不使用del ，否则可能因为大数据量删除阻塞主线程，而是使用unlink命令开启异步线程删除。

2.2.3任务链

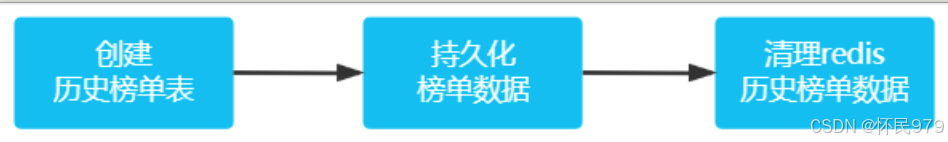

        现在，所有任务都已经定义完毕。接下来就给配置任务调度了。我们最终期望的任务执行顺序是这样的：

XXL-JOB提供了子任务功能，可以直接完成此需求。

3.优化方案

3.1海量数据存储

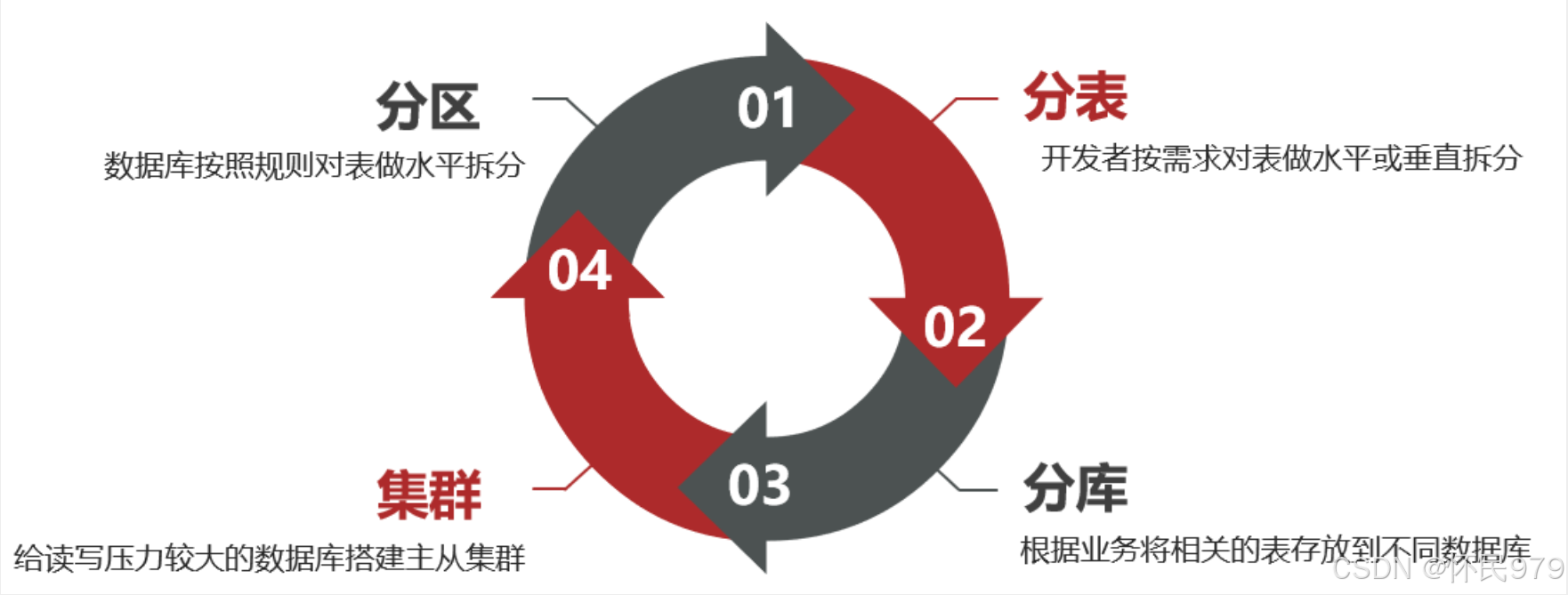

        对于海量数据存储的方案有很多常见的有：

3.1.1分区

        表分区（Partition）是一种数据存储方案，可以解决单表数据较多的问题，MySQL5.1开始支持表分区功能。

        分区就是按照某种规则，把表数据对应的ibd文件拆分成多个文件进行存储来存储。

        从物理上来看，一张表的数据被拆到多个表文件存储了；从逻辑上来看，他们对外表现是一张表。

        增删改查的方式不会有什么变化，只不过底层MySQL底层的处理上会有变更，例如检索时可以只检索某个文件，而不是全部。

优点：

• 可以存储更多的数据，突破单表上限，甚至可以存储到不同磁盘，突破磁盘上限

• 查询时可以根据规则只检索某一个文件，提高查询效率

• 数据统计时，可以多文件并行统计，最后汇总结果，提高统计效率

• 对于一些历史数据，如果不需要时，可以直接删除分区文件，提高删除效率

缺点：

• 分区字段必须是索引字段

• 分区方式不够灵活

• 只支持水平分区

3.1.2分表

        分表是一种表设计方案，由开发者在创建表时按照自己的业务需求拆分表。一旦做了分表，无论是逻辑上，还是物理上，就从一张表变成了多张表，增删改查的方式就发生了变化，必须自己考虑要去哪张表做数据处理。

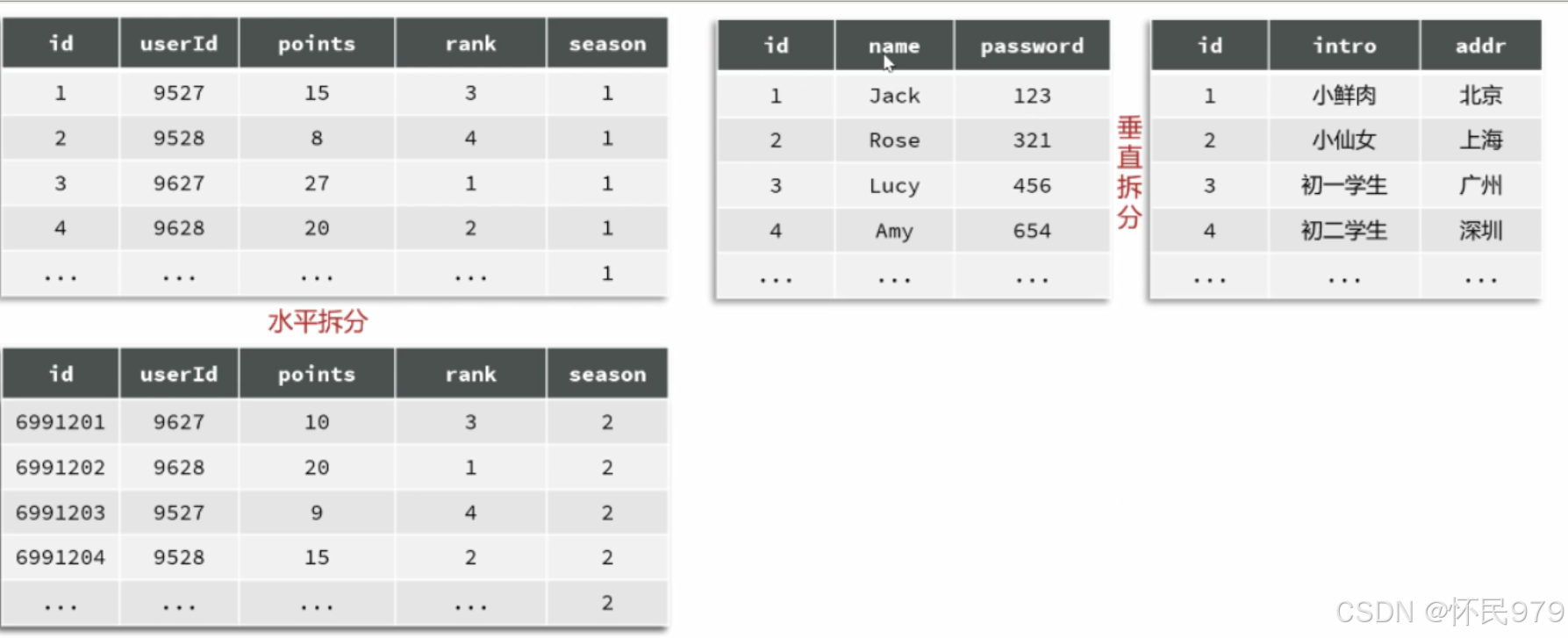

水平分表

        例如，对于赛季榜单，我们可以按照赛季拆分为多张表，例如每一个赛季一张新的表，水平分表仅仅是每张表数据不同。但结构一样，查询赛季1，就找第一张表。查询赛季2，就找第二张表。

垂直分表

        如果一张表的字段非常多，比如达到30个以上，这样的表我们称为宽表。

        宽表由于字段太多，单行数据体积就会非常大，虽然数据不多，但可能表体积也会非常大！从而影响查询效率。

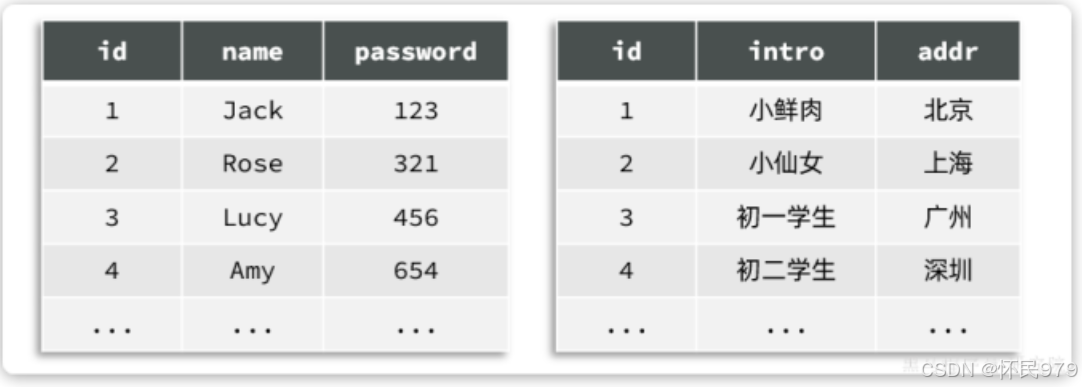

        这个时候一张表就变成了两张表。而且两张表的结构不同，数据也不同。这种按照字段拆分表的方式，称为垂直拆分。

优点

• 拆分方式更加灵活

• 可以解决单表字段过多和数据过多的问题

缺点：

• 增删改查时，需要自己判断访问哪张表

• 垂直拆分还会导致事务问题及数据关联问题：原本一张表的操作，变为多张表操作。

3.3.3分库和集群

        无论是分库还是分区，都是在单独的对一个数据库的操作，但是单个数据库也存在一些问题：

• 单点故障问题：数据库发生故障，整个系统就会瘫痪

• 单库的性能瓶颈问题：单库受服务器限制，其网络带宽、CPU、连接数都有瓶颈

• 单库的存储瓶颈问题：单库的磁盘空间有上限，如果磁盘过大，数据检索的速度又会变慢

        综上，在大型系统中，我们除了要做分表、还需要对数据做分库，建立综合集群。

        首先，在微服务项目中，我们会按照项目模块，每个微服务使用独立的数据库，因此每个库的表是不同的，这种分库模式称为垂直分库。

        而为了保证单节点的高可用性，我们会给数据库建立主从集群，主节点向从节点同步数据。两者结构一样，可以看做是水平扩展。

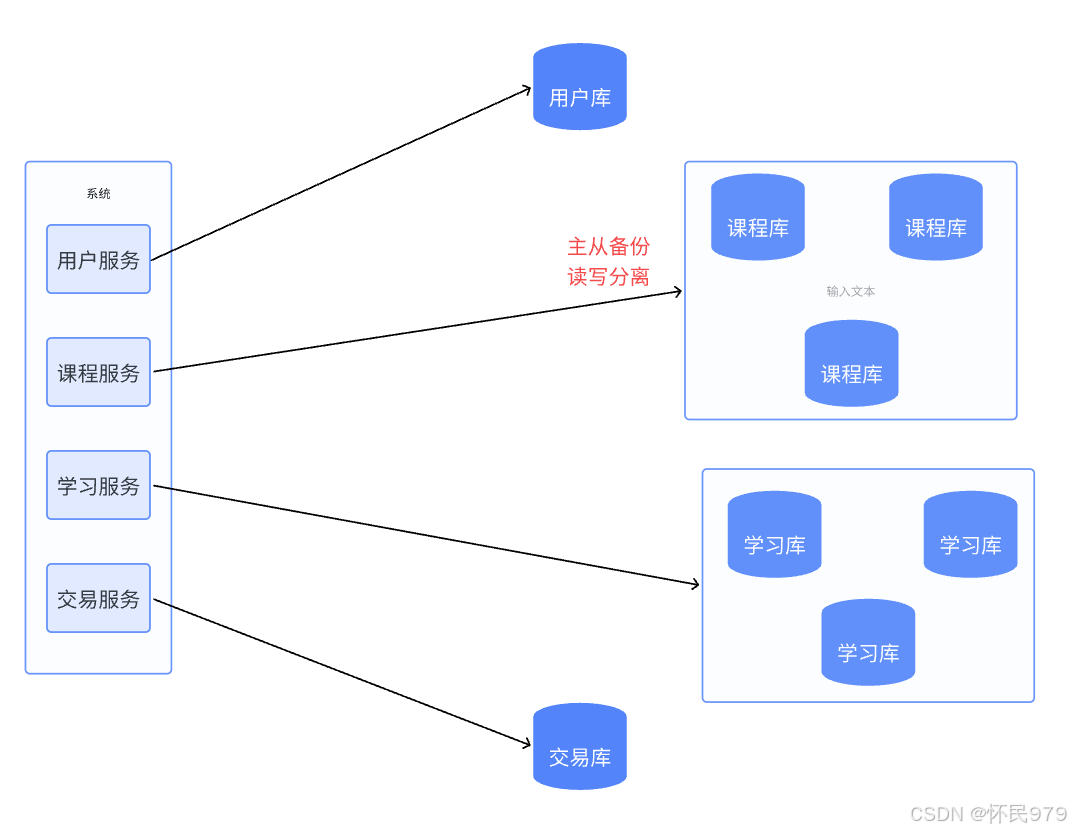

        这个时候就会出现垂直分库、水平扩展的综合集群，如图：

优点：

• 解决了海量数据存储问题，突破了单机存储瓶颈

• 提高了并发能力，突破了单机性能瓶颈

• 避免了单点故障

缺点：

• 成本非常高

• 数据聚合统计比较麻烦

• 主从同步的一致性问题

• 分布式事务问题
