辉芒微单片机学习笔记1-FT62FC6x

已于 2025-02-22 09:41:21 修改
阅读量919 收藏 13
点赞数 9
分类专栏： 辉芒微单片机 文章标签： 单片机
于 2025-02-21 17:42:55 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2503_90578101/article/details/145780681
版权

目录

1、主要特性

2、系统结构框图

3、FT62FC6引脚分布​编辑

4、IO端口

5、复位系统

（1）上电复位（POR）

（2）系统复位

（3）低电压复位（BOR/LVR）

（4）非法指令复位

（5）看门狗复位

（6）外部IO复位

（7）复位电路结构图

6、低电压检测

7、时钟系统

8、低功耗

（1）SLEEP

（2）PROM

9、中断

（1）非外设中断

（2）外设中断

（3）中断结构框图

10、定时器

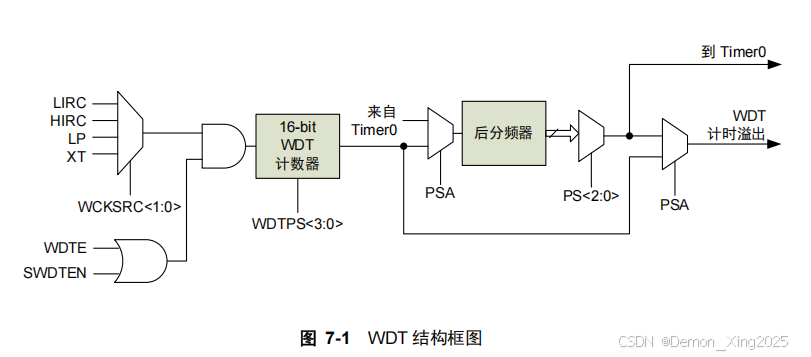

（1）WDT

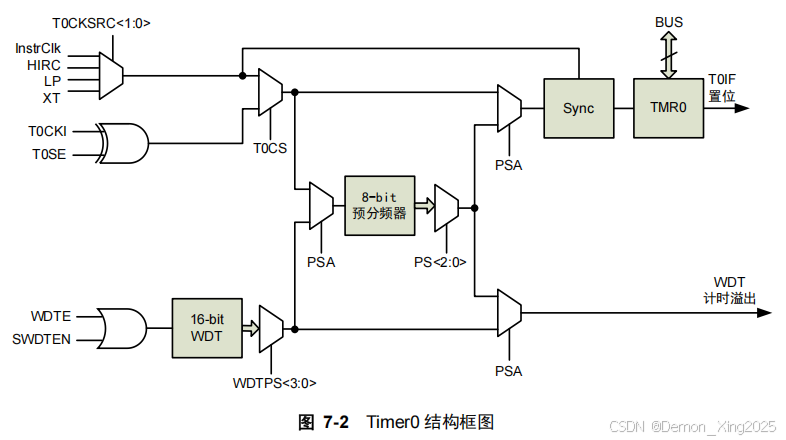

（2）Timer0

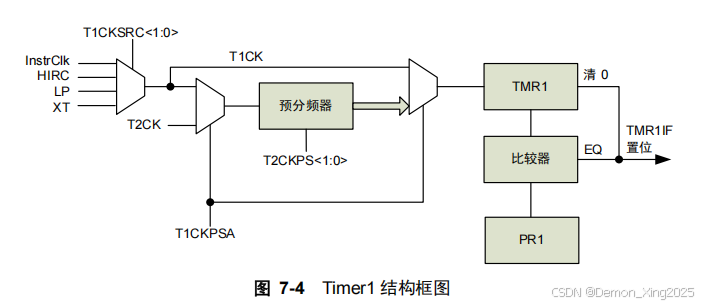

（3）Timer1

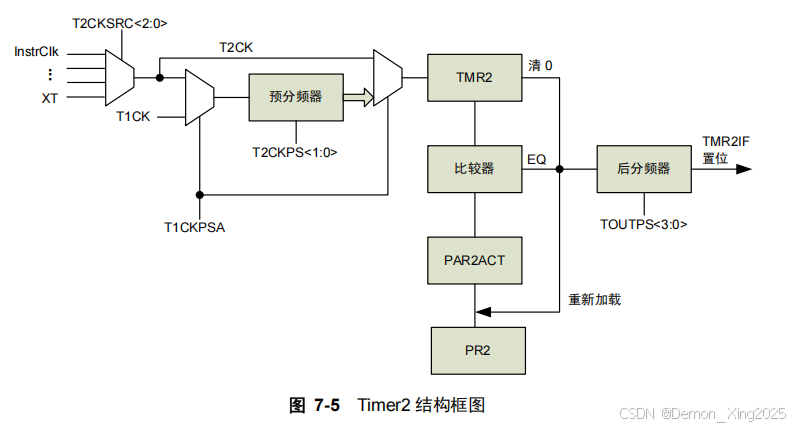

（4）Timer2

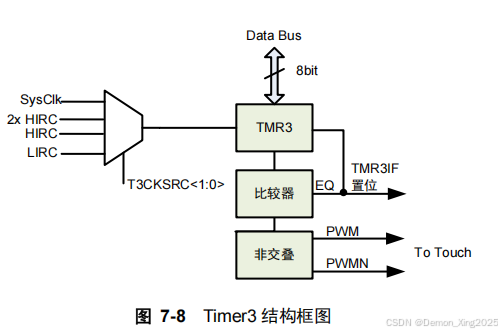

（5）Timer3

11、PWM

（1）PWM结构框图

（2）PWM_Demo

1、主要特性

CPU

8bit基于EEPROM

RISC                 (2T or 4T)

16MHz/2T        (VDD>2.7V)

存储

PROGRAM：6k x 14bit

RAM:616 x 8bit

DATA:128 x 8bit

ADC

12bit分辨率

26+1通道

参考电压（内部参考电压+外部参考电压）

自动阈值比较和中断

PWM

4路同周期，独立占空比

1路具有死区的互补输出通道

自动故障刹车

单脉冲模式

蜂鸣器模式（50%占空比）

支持SLEEP模式下运行

定时器

WDT（16bit）：7bit后分频

Timer0（8bit）：8bit预分频

Timer1（12bit）

Timer2（16bit）：4bit预分频和后分频

Timer3（8bit）

支持SLEEP模式下运行

TOUCH25个触摸按键
通信接口

IIC

SPI

UART

GPIO

26个IO

支持源电流、灌电流

上下拉电阻

支持开漏

8个IO中断/唤醒

电源管理

SLEEP

LVD

LVR

系统时钟

HIRC：16MHz

LIRC：32KHz（256KHz）

外部时钟：EC/LP/XT

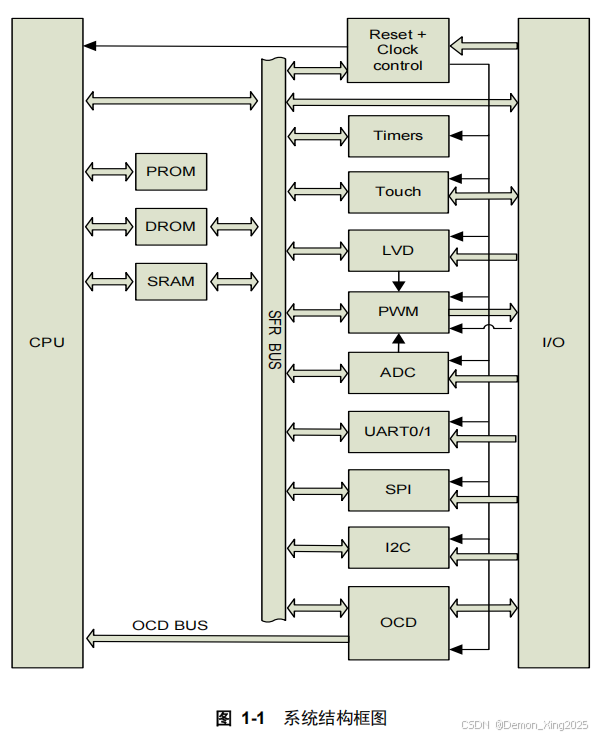

2、系统结构框图

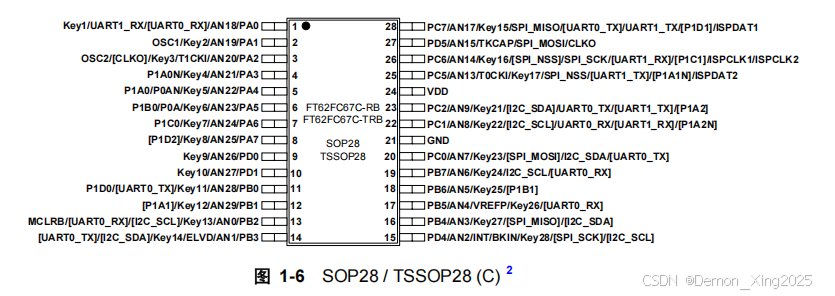

3、FT62FC6引脚分布

4、IO端口

        FT62FC6x系列最多26个IO引脚。分为四组：PORTA、PORTB、PORTC、PORTD。所有IO引脚都具有数字输入、数字输出、弱上拉、弱下拉、开漏功能。

//========================
//IO口的配置
//========================
void GPIO_InitConfig(void)
{
    //1.选择系统时钟源
    OSCCON = 0B01110001;    //WDT 32KHZ IRCF=111=16MHZ/2=8MHZ,0.125US/T
                            //Bit0=1,系统时钟为内部振荡器
                            //Bit0=0,时钟源由FOSC<2：0>决定即编译选项时选择

    //2.暂禁止所有中断
    INTCON = 0;

    //3.IO配置
    PORTA  = 0B00000000;
    TRISA  = 0B11101111;    //PA输入输出 0-输出 1-输入
    PORTB  = 0B00000000;
    TRISB  = 0B11101111;    //PB输入输出 0-输出 1-输入
    PORTC  = 0B00000000;
    TRISC  = 0B11111111;    //PC输入输出 0-输出 1-输入
    PORTD  = 0B00000000;
    TRISD  = 0B11111111;    //PD输入输出 0-输出 1-输入

    MSCON1 |=0x02;          //AUXPGE=1，翻页到BANK4-7
    WPUA   = 0B00000100;    //PA端口上拉控制 1-开上拉 0-关上拉
    WPUB   = 0B00000100;    //PB端口上拉控制 1-开上拉 0-关上拉
    WPUC   = 0B00000100;    //PC端口上拉控制 1-开上拉 0-关上拉
    WPUD   = 0B00000000;    //PD端口上拉控制 1-开上拉 0-关上拉
    WPDA   = 0B00000000;    //PA端口下拉控制 1-开上拉 0-关上拉
    WPDB   = 0B00000000;    //PB端口下拉控制 1-开上拉 0-关上拉
    WPDC   = 0B00000000;    //PC端口下拉控制 1-开上拉 0-关上拉
    WPDD   = 0B00000000;    //PD端口下拉控制 1-开上拉 0-关上拉

    ODCONA = 0B00000000;    //PORTA开漏
    ODCONB = 0B00000000;    //PORTA开漏
    ODCONC = 0B00000000;    //PORTA开漏
    ODCOND = 0B00000000;    //PORTA开漏

    //4.电源管理
    PSRCAL = 0B00000000;    //源电流设置
    PSRCAH = 0B00000000;
    PSRCBL = 0B00000000;
    PSRCBH = 0B00000000;
    PSRCCL = 0B00000000;
    PSRCCH = 0B00000000;
    PSRCDL = 0B00000000;
    PSRCDH = 0B00000000;

    PSINKA = 0B00000000;    //灌电流设置
    PSINKB = 0B00000000;
    PSINKC = 0B00000000;
    PSINKD = 0B00000000;

    //5.端口变化
    IOCA = 0B00000000;      //端口变化中断

    //6.模拟输入
    ANSEL0 = 0B00000000;    //模拟输入
    ANSEL1 = 0B00000000;
    ANSEL2 = 0B00000000;
    AMSEL3 = 0B00000000;

    //7.WDT与T0分频电路匹配
    MSCON1 &=0xFD;          //AUXPGE=0，翻页到BANK0-3
    OPTION = 0B00001000;    //Bit3=1 WDT MODE,PS=000=1:1 WDT RATE
                            //Bit7(PAPU)=0 ENABLED PULL UP PA
}

5、复位系统

（1）上电复位（POR）

        上电过程，即 V DD 从低于 Power-On-Reset 电压 (V POR ) 上升至高于 V POR 的过程。当 CPU 重新上电时，VDD 可能没有完全掉电至 0V。
  1. 当 VDD低于 VPOR时，CPU 处于完全复位状态
  2. 当 VDD上升至 VPOR 以上时，芯片开始初始化配置(BOOT)过程
  3. 初始化配置完成后，指令将从 PC = 0x00 地址开始执行。

注意：VPOR不可配置；POR 的硬件电路默认为开启状态，当 VDD 电压低于 VPOR时即执行芯片电源复位，而不是仅在上电时执行。

（2）系统复位

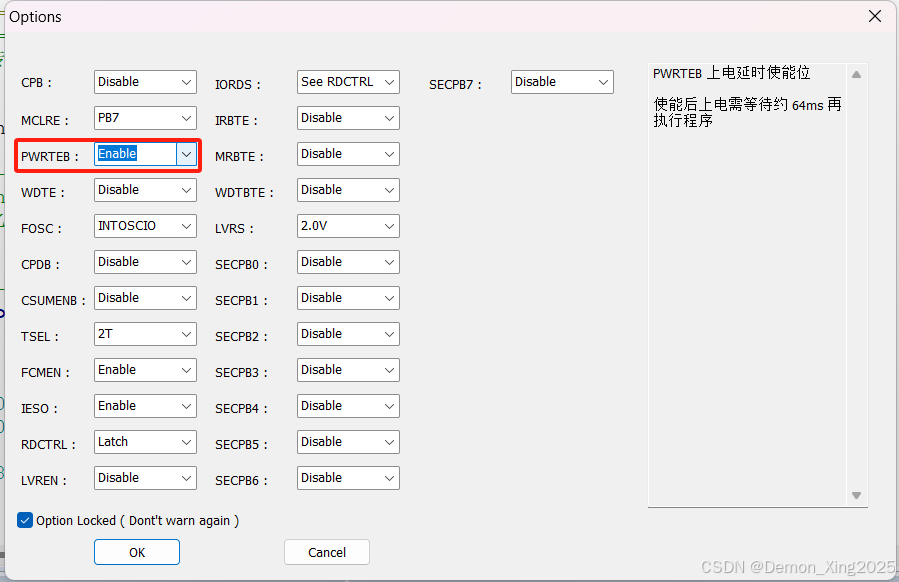

        与 POR 不同， 系统复位(system reset) 并不会完全复位 。系统复位时， CPU 是否启动初始化配置过程 则取决于复位触发类型。若启动初始化配置则空闲等待~8ms ，然后重新加载初始化配置寄存器值，如果 使能 PWRT 将额外延时 ~64ms ，随后系统正常启动。

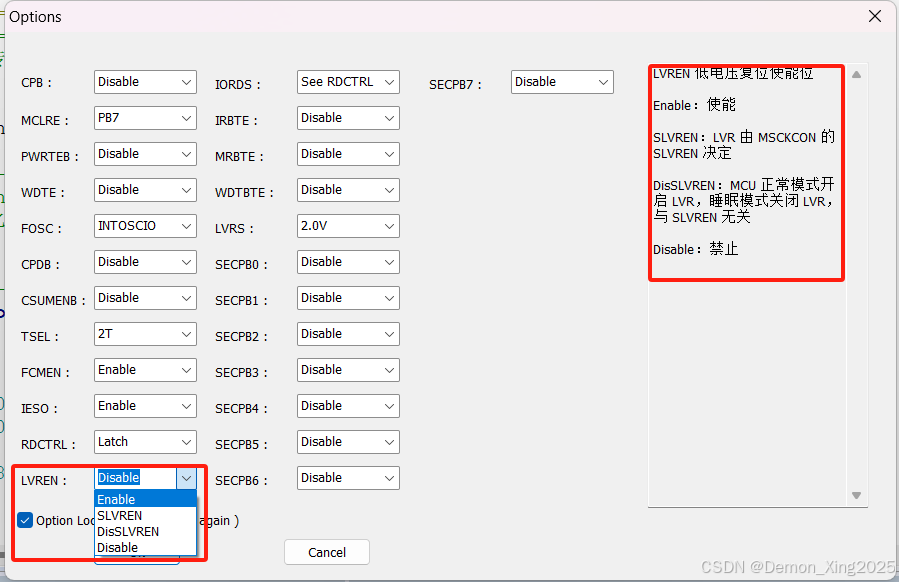

（3）低电压复位（BOR/LVR）

         欠压复位 (BOR / LVR) – 总会启动初始化配置。
        当 V DD 值降低并低于预设的欠压值 (V BOR ) 超过 T BOR 时间时，就会出现欠压状态。消抖时间 T BOR 大概为 3 到 4 个 LIRC 或 HIRC 时钟周期。
        当 V DD ≤ V BOR 时， CPU 保持系统复位状态，直至 V DD > V BOR 时 CPU 开始初始化配置过 程(BOOT)。
注意：VPOR 值不能配置，而 VBOR 值可以设置为 2.0、2.2、2.5、2.8、3.1、3.6、4.1V。

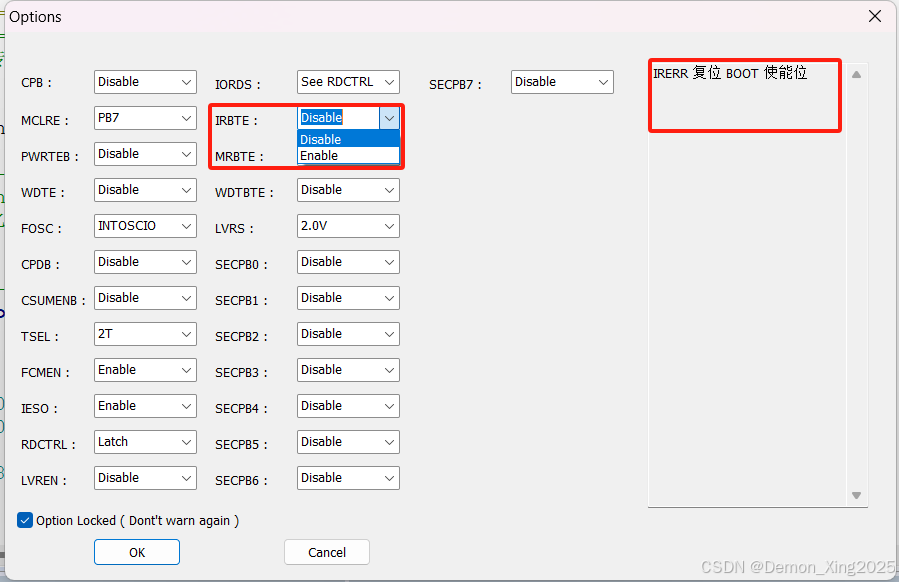

（4）非法指令复位

        非法指令复位 – 如果使能 “IRBTE” 则启动初始化配置。CPU 获取指令错误的原因有很多，最常见的为干扰和 V DD 不稳定。

（5）看门狗复位

        SLEEP 模式下，WDT 溢出将导致唤醒。
        正常模式 ( 非 SLEEP 模式 ) 下， WDT 溢出将触发系统复位，随后是否产生初始化配置则取决于 IDE 设置。
         如果 CPU 处于非 SLEEP 状态且使能 “WDTBTE” 则启动初始化置。
#include	"SYSCFG.h"


void POWER_INITIAL(void)
{
	OSCCON = 0B01110001;
    OPTION = 0B00000000;
    INTCON = 0B00000000;

    TRISA = 0B00000000;
    TRISB = 0B00000000;
    TRISC = 0B00000000;
    TRISD = 0B00000000;
    PORTA = 0B00000000;
    PORTB = 0B00000000;
    PORTC = 0B00000000;
    PORTD = 0B00000000;

    WPUA = 0B00000000;
    WPUB = 0B00000000;
    WPUC = 0B00000000;
    WPUD = 0B00000000;

    WPDA = 0B00000000;
    WPDB = 0B00000000;
    WPDC = 0B00000000;
    WPDD = 0B00000000;


    ANSEL0 = 0B00000000;
    ANSEL1 = 0B00000000;
    ANSEL2 = 0B00000000;
    ANSEL3 = 0B00000000;

    PSRCAL = 0B00000000;
    PSRCAH = 0B00000000;
    PSRCBL = 0B00000000;
    PSRCBH = 0B00000000;
    PSRCCL = 0B00000000;
    PSRCCH = 0B00000000;
    PSRCDL = 0B00000000;
    PSRCDH = 0B00000000;

    PSINKA = 0B00000000;
	PSINKB = 0B00000000;
	PSINKC = 0B00000000;
    PSINKD = 0B00000000;

    IOCA = 0B00000000;
}

void Delay_us(unsigned int nus)
{
	unsigned char t;
    while(nus--)
    {
		NOP();
    }
}

void Delay_ms(unsigned char nms)
{
	unsigned char t;
    while(nms--)
    {
		for(t=0;t<5;t++)
        {
			Delay_us(197);
        }
    }
}

//定时时间=(1024*1)/32000=0.032us=32ms
void WDT_INITINAL(void)
{
	CLRWDT();  				//清看门狗
	OPTION &= ~(0x01<<3) ;
	WDTCON = 0B00001010;
    //Bit[6:5]  WDT时钟源  00=LIRC
    //Bit[4:1]	WDT周期    0101=1024
    //PS=000=1:1
}

void interrupt ISR(void)
{

}

void main()
{
	Delay_ms(20);
	POWER_INITIAL();
    WDT_INITINAL();

    PA0 = 1;
    Delay_ms(250);Delay_ms(250);
    Delay_ms(250);Delay_ms(250);
    PA0 = 0;
    Delay_ms(250);Delay_ms(250);
    Delay_ms(250);Delay_ms(250);

    while(1)
    {
		CLRWDT(); 	 //清看门狗
        PA0 = 1;
		Delay_ms(250);
		PA0 = 0;
		Delay_ms(250);
    }
}

（6）外部IO复位

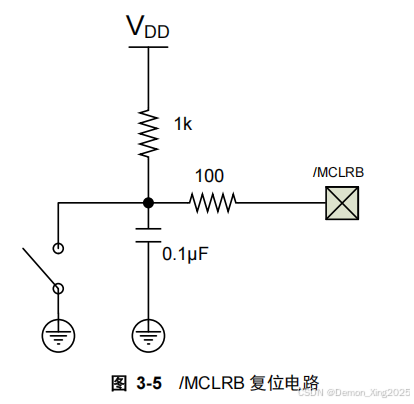

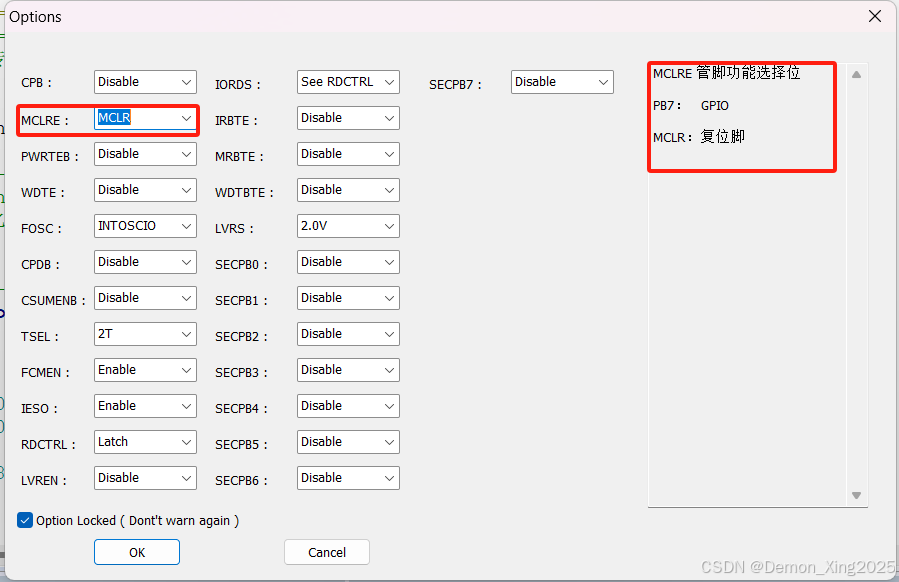

        外部 I/O 复位 (/MCLRB) – 如果使能 “MRBTE” 则启动初始化配置。那么可通过在/MCLRB (PB2)脚上施加低电压来使 CPU 复位。

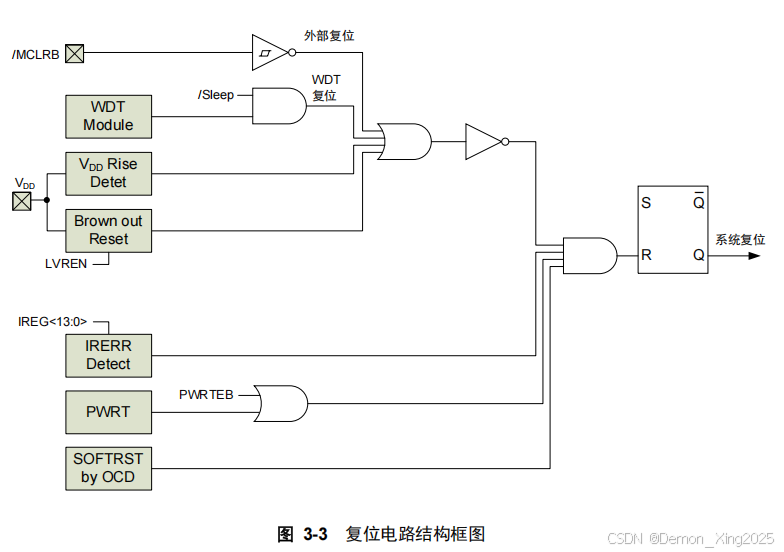

（7）复位电路结构图

6、低电压检测

  1. 所有控制位和参数选择位均由用户指令设置，而不是初始化配置时；
  2. 必须正确设置 I/O：TRISx = 1; ANSELAx = 1；
  3. LVD 事件将置位 LVDW 而不是/BOR；
  4. 可通过指令配置为中断，且不会触发系统复位；
  5. 可通过 LVDDEB 使能消抖功能。消抖时间(TLVD) 为 3 – 4x 消抖时钟 LVDCKS (如果未预先启动，所 选时钟源将自动开启)；
  6. LVD 输入可以配置成 VDD或其他 2 个 I/O，后者允许将 LVD 当作单输入比较器功能使用，与 9 档 LVDL 电压值(VLVD-REF) 之一进行比较；
  7. 可设置 LVD 的极性，因此 LVD 可作为 VLVD-REF的 “高” 或 “低” 比较器；
  8. 9 档可选 LVD 电压(LVDL)，可通过指令实现~2%/step 的微调精度；
//设置LVD检测VDD电?
//当VDD大于LVD选择值时，DemoPortOut输出LOW，
//当VDD小于LVD选择值时，DemoPortOut输出HIGH.

#include "SYSCFG.h"

#define  unchar     unsigned char
#define  unint      unsigned int
#define  unlong     unsigned long

#define  DemoPortOut	PB0

void DelayUs(unchar Time);

void interrupt ISR(void)
{

}

void POWER_INITIAL (void)
{
	OSCCON = 0B01110001;	//WDT 32KHZ IRCF=111=16MHZ/2=8MHZ,0.125US/T
					 		//Bit0=1,系统时钟为内部振荡器
					 		//Bit0=0,时钟源由FOSC<2：0>决定即编译选项时选择

	INTCON = 0;  			//暂禁止所有中断
	PORTA  = 0B00000000;
	TRISA  = 0B11111110;	//PA输入输出 0-输出 1-输入

	PORTB  = 0B00000000;
	TRISB  = 0B11111111;	//PB输入输出 0-输出 1-输入

	PORTC  = 0B00000000;
	TRISC  = 0B11111111;	//PC输入输出 0-输出 1-输入

	PORTD  = 0B00000000;
	TRISD  = 0B11111111;	//PD输入输出 0-输出 1-输入

	MSCON1 |=0x02;			//AUXPGE=1，翻页到BANK4-7

	WPUA   = 0B00000000;    //PA端口上拉控制 1-开上拉 0-关上拉
	WPUB   = 0B00000000;    //PB端口上拉控制 1-开上拉 0-关上拉
	WPUC   = 0B00000000;    //PC端口上拉控制 1-开上拉 0-关上拉
	WPUD   = 0B00000000;    //PD端口上拉控制 1-开上拉 0-关上拉

	MSCON1 &=0xFD;			//AUXPGE=0，翻页到BANK0-3
	OPTION = 0B00001000;	//Bit3=1 WDT MODE,PS=000=1:1 WDT RATE
					 		//Bit7(PAPU)=0 ENABLED PULL UP PA


     MSCON0  = 0B00000000;
    //BIT5:ROMLPE 低功耗模式选择 1-开启低功耗 0-正常功耗模式(只能1MHZ以下的PROM读速度才可以开启)
    //BIT4:CLKOS  CLKO信号映射管脚控制 1-CLKO功能映射到PD5 0-CLKO功能映射到PA2
    //BIT3:软件控制LVR使能位 UCFG1<1:0>为01时此位有意义。0：禁止LVR；1：打开LVR
    //BIT2:快时钟测量慢周期的平均模式。0：关闭平均模式；1：打开平均模式
    //BIT1:0：关闭快时钟测量慢周期；1：打开快时钟测量慢周期
    //BIT0:0：T2CK睡眠时停止工作：1： T2CK睡眠时保持工作。当T2时钟不是选择指令时钟时，睡眠状态T2CK的运行控制位

 	PCON   = 0B01110011;
	//bit7~bit4 低电压侦测选择位。 0000 1.8v /0001 2.0v /0010 2.4v /0011 2.7v /0100 3.0v/0101 3.3v/0110 3.6v/0111 4.0v/1xxx 1.2v
    //bit3 低电压侦测使能。 1：开启LVD侦测功能，0：关闭
    //bit2 低电压标志位，只读。 1：VDD掉了设置电压以下，0：VDD正常  搭配LVDP选择比较的方向
    //bit1 上电复位标志，低有效。0：发生了上电复位，1：没有发生
    //bit0 低电压复位标志，低有效。0：发生了低电压复位 1-未发生


	MSCON1 |=0x02;			//AUXPGE=1，翻页到BANK4-7
	LVDCON0=0B00001001;
	//BIT7:SYSON 睡眠时系统时钟的控制 1-睡眠时保持运行 0-睡眠时关闭
	//BIT6-5:LVDCKS LVD去抖时钟选择位 00-LIRC 01-HIRC 10-Fsys 11-Fcpu
	//BIT4:LVDP LVDW标志位含义 1-VDD高于LVD 0-VDD小于LVD
    //bit3  1经过去抖 0不经过去抖
	//BIT2..0:LVD检测源选择 x00-PB3 x01-VDD x1x-Touch

	 MSCON1 &=0xFD;			//AUXPGE=0，翻页到BANK0-3
}

void DelayUs(unsigned char Time)
{
	unsigned char a;
	for(a=0;a<Time;a++)
	{
		NOP();
	}
}
void DelayMs(unsigned char Time)
{
	unsigned char a,b;
	for(a=0;a<Time;a++)
	{
		for(b=0;b<5;b++)
		{
		 	DelayUs(197); 		//快1%
		}
	}
}

void DelayS(unsigned char Time)
{
	unsigned char a,b;
	for(a=0;a<Time;a++)
	{
		for(b=0;b<10;b++)
		{
		 	DelayMs(100);
		}
	}
}

void main(void)
{

	DelayMs(20);   						//等待上电稳定

	POWER_INITIAL();					//系统初始化
    PCON |= 0B00001000;					//开启LVD侦测功能 LVDEN
    DelayMs(5);							//延时等待LVD开启

	while(1)
	{
    	if(PCON&0x04)       			//判断低电压标志位 LVDW
	 	{
			DemoPortOut = 1; 			//侦测到低电压标志为1
		}
        else
        {
			DemoPortOut = 0;
        }

	}
}

7、时钟系统

  • 内部时钟：HIRC=16MHz        LIRC=32KHz
  • 外部时钟：EC/LP/XT

8、低功耗

（1）SLEEP

        睡眠模式下，指令时钟关闭，指令执行停止，大多数模块掉电以降低功耗。CPU 通过执行 SLEEP 指令 进入睡眠模式。

（2）PROM

        为了进一步降低 PROM 功耗， 可通过使能 ROMLPE 来让 CPU 进入低功耗模式。此低功耗模式仅适用于 SysClk 选择 LIRC (32 kHz) ， 此时工作电流为 ~ 15 μA。

9、中断

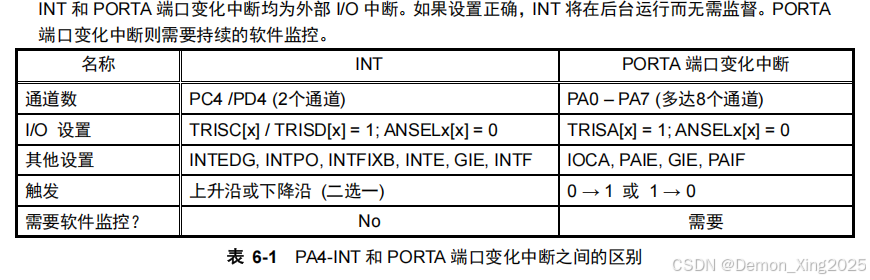

（1）非外设中断

  • Timer0溢出
  • INT（上升沿或下降沿中断）
  • PORTA端口变化中断（软件控制）

//INT中断Demo
#include	"SYSCFG.h";

#define 	unchar     	unsigned char
#define 	unint       unsigned int
#define  	unlong 		unsigned long

#define     DemoPortOut  PB4
unchar FCount =0;
unchar flag   =0;

void interrupt ISR(void)
{
     if(INTF)
    {
		INTF =0;
		INTE =0;
		flag = 1;
    }

}

void POWER_INITIAL (void)
{
	OSCCON = 0B01110001;	//WDT 32KHZ IRCF=111=16MHZ/2=8MHZ,0.125US/T
					 		//Bit0=1,系统时钟为内部振荡器
					 		//Bit0=0,时钟源由FOSC<2：0>决定即编译选项时选择

	INTCON = 0;  			//暂禁止所有中断
	PORTA  = 0B00000000;
	TRISA  = 0B11111111;	//PA输入输出 0-输出 1-输入

	PORTB  = 0B00000000;
	TRISB  = 0B11101111;	//PB输入输出 0-输出 1-输入

	PORTC  = 0B00000000;
	TRISC  = 0B11111111;	//PC输入输出 0-输出 1-输入

	PORTD  = 0B00000000;
	TRISD  = 0B11111111;	//PD输入输出 0-输出 1-输入


	MSCON1 |=0x02;			//AUXPGE=1，翻页到BANK4-7

	WPUA   = 0B00000000;    //PA端口上拉控制 1-开上拉 0-关上拉
    WPUB   = 0B00000000;    //PB端口上拉控制 1-开上拉 0-关上拉
	WPUC   = 0B00000000;    //PC端口上拉控制 1-开上拉 0-关上拉
	WPUD   = 0B00000000;	//PD端口上拉控制 1-使能 0-禁止

	WPDA   = 0B00000000;    //PA端口下拉控制 1-使能 0-禁止
    WPDB   = 0B00000000;    //PB端口下拉控制 1-使能 0-禁止
	WPDC   = 0B00010000;    //PC端口下拉控制 1-使能 0-禁止
	WPDD   = 0B00000000;	//PD端口下拉控制 1-使能 0-禁止

	//端口源电流大小设置,相邻2位共同控制电流大小,00-3ma 01/10-6ma 11-24ma
	//PSRCxL:控制相应端口低4位电流大小
	//PSRCxH:控制相应端口高4位电流大小

	PSRCAL = 0x55;
	PSRCAH = 0x55;			//设置PA口源电流大小 6ma

	PSRCBL = 0x55;
	PSRCBH = 0x55;			//设置PB口源电流大小 6ma

	PSRCCL = 0x55;
	PSRCCH = 0x55;			//设置PC口源电流大小 6ma

	PSRCDL = 0x55;
	PSRCDH = 0x55;			//设置PD口源电流大小 6ma

	MSCON1 &=0xFD;			//AUXPGE=0，翻页到BANK0-3

	OPTION = 0B00001000;	//Bit3=1 WDT MODE,PS=000=1:1 WDT RATE
					 		//Bit7(PAPU)=0 ENABLED PULL UP PA
     MSCON0  = 0B00000000;
    //BIT5:ROMLPE 低功耗模式选择 1-开启低功耗 0-正常功耗模式(只能1MHZ以下的PROM读速度才可以开启)
    //BIT4:CLKOS  CLKO信号映射管脚控制 1-CLKO功能映射到PD5 0-CLKO功能映射到PA2
    //BIT3:软件控制LVR使能位 UCFG1<1:0>为01时此位有意义。0：禁止LVR；1：打开LVR
    //BIT2:快时钟测量慢周期的平均模式。0：关闭平均模式；1：打开平均模式
    //BIT1:0：关闭快时钟测量慢周期；1：打开快时钟测量慢周期
    //BIT0:0：T2CK睡眠时停止工作：1： T2CK睡眠时保持工作。当T2时钟不是选择指令时钟时，睡眠状态T2CK的运行控制位

}

void INT_INITIAL(void)
{
	INTF =0;   //清INT中断标志位
	INTE =1;   //使能INT中断

	OPTION |=0x40;		//bit6 INTEDG:中断沿选择位 1-INT引脚上升沿中断 0-INT引脚下降沿中断

	MSCON1 |=0x02;			//AUXPGE=1，翻页到BANK4-7

	COMAF1 |=0B11000000;
	//bit7..6 INTPO:INT/BKIN沿中断管脚映射选择位 0X-PD4 10-PD2 11-PC4

    MSCON1 &=0xFD;			//AUXPGE=0，翻页到BANK0-3
}

void main(void)
{
	DelayMs(20);   				//等待上电稳
 	POWER_INITIAL();			//系统初始化
	INT_INITIAL();				//初始化外部中断

	GIE = 1;

	while(1)
	{
		if(flag)
		{
			flag = 0;
			for(FCount=0;FCount<20;FCount++)	//输出N次波形
			{
				DemoPortOut = 1;
				DelayMs(10);  					//10ms
				DemoPortOut = 0;
				DelayMs(10);
			}
			INTF = 0;
			INTE = 1;
		}
	}
}



//Timer0中断
//DemoPortOut输出60Hz占空比50%的波形-Timer0实现


#define  unchar     unsigned char
#define  unint      unsigned int
#define  unlong     unsigned long


#define  DemoPortOut	PB4

void interrupt ISR(void)
{
  //定时器0的中断处理
	if(T0IE && T0IF)   //8.192ms翻转一次≈60Hz
	{

		T0IF = 0;
		DemoPortOut = ~DemoPortOut; //翻转电平
	}
}


void DelayUs(unsigned char Time)
{
	unsigned char a;
	for(a=0;a<Time;a++)
	{
		NOP();
	}
}

void DelayMs(unsigned char Time)
{
	unsigned char a,b;
	for(a=0;a<Time;a++)
	{
		for(b=0;b<5;b++)
		{
		 	DelayUs(197);
		}
	}
}

void POWER_INITIAL (void)
{

	OSCCON = 0B01110001;
	INTCON = 0;  			//暂禁止所有中断
	PORTA  = 0B00000000;
	TRISA  = 0B11111111;	//PA输入输出 0-输出 1-输入
	PORTB  = 0B00000000;
	TRISB  = 0B11101111;	//PB输入输出 0-输出 1-输入
	PORTC  = 0B00000000;
	TRISC  = 0B11111111;	//PC输入输出 0-输出 1-输入
	MSCON1 |=0x02;			//AUXPGE=1，翻页到BANK4-7
	WPUA   = 0B00000000;    //PA端口上拉控制 1-开上拉 0-关上拉
	WPUB   = 0B00000000;    //PB端口上拉控制 1-开上拉 0-关上拉
	WPUC   = 0B00000000;    //PC端口上拉控制 1-开上拉 0-关上拉
    MSCON1 &=0xFD;			//AUXPGE=0，翻页到BANK0-3
	OPTION = 0B00001000;	//Bit3=1 WDT MODE,PS=000=1:1 WDT RATE
					 		//Bit7(PAPU)=0 ENABLED PULL UP PA
}
/*----------------------------------------------------
 *	函数名称：TIMER0_INITIAL
 *	功能：初始化设置定时器
 *	相关寄存器：T0CS T0SE PSA
 *	设置TMR0定时时长8.192ms=(1/16000000)*2*256*255(16M-2T-PSA 1:256- TMR0=255溢出)
 ----------------------------------------------------*/
void TIMER0_INITIAL (void)
{
	OPTION = 0B00000111;
	TMR0 = 0;
	T0IF = 0;				//清空T0软件中断
	T0CON0 = 0x08;	//T0ON = 1;
	T0IE = 1;				//开定时器/计数器0中断
}

void main(void)
{
	DelayMs(20);   						//等待上电稳定
	POWER_INITIAL();		//系统初始化
	TIMER0_INITIAL();
	GIE  = 1; 				//开中断

	while(1)
	{
		NOP();
	}
}

（2）外设中断

  • Timer1与PR1匹配
  • Timer2后分频溢出
  • DROM写完成
  • LIRC与HIRC交叉校准完成
  • 故障保护时钟监控器比较器0/1中断
  • ADC转换完成
  • ADC阈值比较匹配
  • LVD条件匹配
  • IIC中断
  • SPI中断
  • UART0/UART1中断
// Timer2Demo
// FT62FC6x
// 当DemoPortIn悬空或者高电平时，DemoPortOut输出4KHz占空比50%的波形-Timer2实现，当DemoPortIn接地时,DemoPortOut输出高电平.关定时器

#include "SYSCFG.h"

#define  unchar     	unsigned char
#define  unint      		unsigned int
#define  unlong    	unsigned long

#define  DemoPortOut		PB4
#define  DemoPortIn		PD4

void interrupt ISR(void)
{
  //定时器2的中断处理
	if(TMR2IE && TMR2IF)			//100us中断一次 = 4KHz
	{
		TMR2IF = 0;
		DemoPortOut = ~DemoPortOut; //翻转电平
	}

}

void DelayUs(unsigned char Time)
{
	unsigned char a;
	for(a=0;a<Time;a++)
	{
		NOP();
	}
}


void DelayMs(unsigned char Time)
{
	unsigned char a,b;
	for(a=0;a<Time;a++)
	{
		for(b=0;b<5;b++)
		{
		 	DelayUs(197);
		}
	}
}

void POWER_INITIAL (void)
{

	OSCCON = 0B01110001;	//WDT 32KHZ IRCF=111=16MHZ/2=8MHZ,0.125US/T
											//Bit0=1,系统时钟为内部振荡器
											//Bit0=0,时钟源由FOSC<2：0>决定即编译选项时选择

	INTCON = 0;  			//暂禁止所有中断
	PORTA  = 0B00000000;
	TRISA  = 0B11111111;	//PA输入输出 0-输出 1-输入

	PORTB  = 0B00000000;
	TRISB  = 0B11101111;	//PA输入输出 0-输出 1-输入

	PORTC  = 0B00000000;
	TRISC  = 0B11111111;	//PC输入输出 0-输出 1-输入

	PORTD  = 0B01000000;
	TRISD  = 0B11111111;	//PA输入输出 0-输出 1-输入

	MSCON1 |=0x02;			//AUXPGE=1，翻页到BANK4-7

	WPUA   = 0B00000000;    //PA端口上拉控制 1-开上拉 0-关上拉
	WPUB   = 0B00000000;    //PB端口上拉控制 1-开上拉 0-关上拉
	WPUC   = 0B00000000;    //PC端口上拉控制 1-开上拉 0-关上拉
	WPUD   = 0B00010000;	//PD端口上拉控制 1-开上拉 0-关上拉

	//端口源电流大小设置,相邻2位共同控制电流大小,00-3ma 01/10-6ma 11-24ma
	//PSRCxL:控制相应端口低4位电流大小
	//PSRCxH:控制相应端口高4位电流大小


	PSRCAL = 0x55;
	PSRCAH = 0x55;			//设置PA口源电流大小 6ma

	PSRCBL = 0x55;
	PSRCBH = 0x55;			//设置PB口源电流大小 6ma

	PSRCCL = 0x55;
	PSRCCH = 0x55;			//设置PC口源电流大小 6ma

	PSRCDL = 0x55;
	PSRCDH = 0x55;			//设置PD口源电流大小 6ma

	MSCON1 &=0xFD;			//AUXPGE=0，翻页到BANK0-3

	OPTION = 0B00001000;	//Bit3=1 WDT MODE,PS=000=1:1 WDT RATE
					 		//Bit7(PAPU)=0 ENABLED PULL UP PA


     MSCON0  = 0B00000000;
    //BIT5:ROMLPE 低功耗模式选择 1-开启低功耗 0-正常功耗模式(只能1MHZ以下的PROM读速度才可以开启)
    //BIT4:CLKOS  CLKO信号映射管脚控制 1-CLKO功能映射到PD5 0-CLKO功能映射到PA2
    //BIT3:软件控制LVR使能位 UCFG1<1:0>为01时此位有意义。0：禁止LVR；1：打开LVR
    //BIT2:快时钟测量慢周期的平均模式。0：关闭平均模式；1：打开平均模式
    //BIT1:0：关闭快时钟测量慢周期；1：打开快时钟测量慢周期
    //BIT0:0：T2CK睡眠时停止工作：1： T2CK睡眠时保持工作。当T2时钟不是选择指令时钟时，睡眠状态T2CK的运行控制位


}
/*----------------------------------------------------------------------------------------------
 * 函数名称：   TIMER2_INITIAL
 * 功能：      初始化设置定时器2
 *	f=4KHz=4000Hz  T=1/f=250us
 * 相关寄存器： T2CON TMR2 PR2 TMR2IE TMR2IF PEIE GIE
 //		（1/16MHz）*4*2T ==0.5us
//		0.5*（PR2+1） = 0.5 * 250 =125us
//		50%占空比		125us+125us=250us		250us-->  T=1/f --> f = 1000000/4000
 ----------------------------------------------------------------------------------------------*/
void TIMER2_INITIAL (void)
{
    T2CON0  = 0B00000001; 			//T2预分频1:4，后分频1：1
													//BIT7: 0：无意义； 1：把PR2/P1xDTy缓冲值分别更新到PR2寄存器和P1xDTy_ACT
													//BIT6~BIT3: 定时器2输出后分频比选择 0000:1:1;0001:1:2;……1:16
													//BIT2:0:关闭定时器2；1：打开定时器2
													//BIT1~0:定时器2预分频选择 00:1;01:4;1x:16

	T2CON1  = 0B00000000;		   //T2时钟来自系统时钟,PWM1连续模式
													//BIT4: PWM模式选择 0:连续模式；1：单脉冲模式
													//BIT3: 0:PWM模式；1：蜂鸣器模式
													//Timer2时钟源选择：000：指令时钟；001：系统时钟；010：HIRC的2倍频；100：HIRC；101：LIRC 110-LP 111-XT

    TMR2H  	= 0;					//定时器2计数寄存器,定时值=200*（4*2/16M）=200*0.5us=100us
    TMR2L  	= 249;

	PR2H = 0;
	PR2L = 249;						//TIMER2周期寄存器


	TMR2IF  = 0;					//清TMER2中断标志
	TMR2IE = 1;						//使能TMER2的中断（配置成timer定时器时不注释）
	TMR2ON  = 1;					//使能TMER2启动
	PEIE    = 1;    				//使能外设中断
	GIE     = 1;   					//使能全局中断
}

void main()
{
    //等待上电稳定
	DelayMs(20);

    //硬件初始化
	POWER_INITIAL();
	TIMER2_INITIAL();

    //主循环
	while(1)
	{
		if(DemoPortIn) //判断输入是否为高电平
		{
			TMR2ON  = 1;; 	//开定时器2
            DelayMs();
		}
		else
		{
			TMR2ON  = 0;; 	//关定时器2
			DemoPortOut = 1;
		}
	}
}

（3）中断结构框图

10、定时器

  • WDT
  • Timer0
  • Timer1
  • Timer2
  • Timer3

（1）WDT

// Project:  FT62FC6x_WDT.prj
// Device:   FT62FC6x
// Memory:   PROM=6Kx14, SRAM=616Byte, EEPROM=128Byte
// Description: 程序中开启看门狗并将看门狗时间设置为32ms
//		   			   a. 主函数先在DemoPortOut脚输出一个高3ms低3ms的信号，
//		   			   b. 然后循环输出高1ms低1ms，500HZ的信号。
//		   			   如果不清看门狗，则每隔32ms单片机复位后，会重复输出a+b信号；
//		               如果清看门狗，则一直输出b信号


#include "SYSCFG.h"

#define  unchar     unsigned char
#define  unint      unsigned int
#define  unlong     unsigned long

#define  DemoPortOut	PA4

void DelayUs(unchar Time);

void interrupt ISR(void)
{

}


void POWER_INITIAL (void)
{
	OSCCON = 0B01110001;	//WDT 32KHZ IRCF=111=16MHZ/2=8MHZ,0.125US/T
					 		//Bit0=1,系统时钟为内部振荡器
					 		//Bit0=0,时钟源由FOSC<2：0>决定即编译选项时选择

	INTCON = 0;  			//暂禁止所有中断
	PORTA  = 0B00000000;
	TRISA  = 0B11101111;	//PA输入输出 0-输出 1-输入
							//PA4->输出
	PORTC  = 0B00000000;
	TRISC  = 0B11111111;	//PC输入输出 0-输出 1-输入
	WPUA   = 0B01000000;    //PA端口上拉控制 1-开上拉 0-关上拉
							//开PA6上拉
	WPUC   = 0B00000000;    //PC端口上拉控制 1-开上拉 0-关上拉
							//60系列PC口无上拉
    CLRWDT();
	OPTION = 0B00001000;	//Bit3=1 WDT MODE,PS=000=1:1 WDT RATE
					 		//Bit7(PAPU)=0 ENABLED PULL UP PA
    //BIT5:PSRCAH4和PSRCA[4]共同决定源电流。00：4mA; 11: 33mA; 01、10:8mA
    //BIT4:PSRCAH3和PSRCA[3]共同决定源电流。00：4mA; 11: 33mA; 01、10:8mA
    //BIT3:UCFG1<1:0>为01时此位有意义。0：禁止LVR；1：打开LVR
    //BIT2:快时钟测量慢周期的平均模式。0：关闭平均模式；1：打开平均模式
    //BIT1:0：关闭快时钟测量慢周期；1：打开快时钟测量慢周期
    //BIT0:0：睡眠时停止工作：1： 睡眠时保持工作。当T2时钟不是选择指令时钟的时候比较器，CxIN为数字IO口

}

void DelayUs(unsigned char Time)
{
	unsigned char a;
	for(a=0;a<Time;a++)
	{
		NOP();
	}
}

void DelayMs(unsigned char Time)
{
	unsigned char a,b;
	for(a=0;a<Time;a++)
	{
		for(b=0;b<5;b++)
		{
		 	DelayUs(197);
		}
	}
}

void DelayS(unsigned char Time)
{
	unsigned char a,b;
	for(a=0;a<Time;a++)
	{
		for(b=0;b<10;b++)
		{
		 	DelayMs(100);
		}
	}
}
/*-------------------------------------------------
 * 函数名称：WDT_INITIAL
 * 功能：	   初始化设置看门狗1S时间复位
 * 相关寄存器：
 * 1、INTCON
 * 2、OPTION
 * 3、WDTCON
 WDTCLK = 32KHz
 看门狗时间：默认2ms    (1/WDTCLK)*后分频系数*时钟周期
 -------------------------------------------------*/
void WDT_INITIAL (void)
{

	CLRWDT();  				//清看门狗
	PSA=0;     				//时钟分频分给WDT
	WDTCON = 0B00001010;	//WDTPS=0101=1:1024,PS=000=1:1
					 		//定时时间=(1024*1)/32000=32ms
}

void main(void)
{
	DelayMs(20);   						//等待上电稳定

	POWER_INITIAL();		//系统初始化
	WDT_INITIAL();
	DemoPortOut = 1;
	DelayMs(3);     		//3ms
	DemoPortOut = 0;
	DelayMs(3); 			//3ms
	while(1)
	{
	 	CLRWDT(); 		   //清看门狗
		DemoPortOut = 1;
		DelayMs(1);     	//1ms
		DemoPortOut = 0;
		DelayMs(1); 		//1ms
	}
}

（2）Timer0

（3）Timer1

（4）Timer2

（5）Timer3

11、PWM

  • 4路同周期，独立占空比PWM通道：P1A、P1B、P1C、P1D
  • 通道1带有互补输出：/P1A
  • 1路带死区控制的PWM通道：P1A，/P1A
  • 16bit分辨率
  • 输出极性独立控制
  • 映射到GPIO口进行PWM输出
  • 蜂鸣器模式
  • 单脉冲模式
  • 第2功能
  • 周期与占空比双缓冲读写
  • 时钟源：PWM通道专用定时器Timer2，6个时钟源选择（HIRC、LIRC、指令时钟、外部时钟LP/XT/EC）
  • PWM周期=T2CLK*预分频*2T*（PR2+1）
  • 占空比=P1xDT/(PR2+1)
  • 脉宽=T2CLK*预分频*P1xDT
  • 死区时间：如果 P1DC ≠ “00 0000”，P1Ax 和 P1AxN (/P1A) 的低到高转换沿将产生延迟，延迟时间即为”死区”时间。有效脉宽和占空比也相应减小。死区定时器以 Timer2 时钟作为计数时钟源
  • PWM输出：重映射到IO引脚、蜂鸣器模式、单脉冲模式

（1）PWM结构框图

（2）PWM_Demo

// Project:  FT62FC6x_PWM.prj
// Device:   FT62FC6x
// Memory:   PROM=6Kx14, SRAM=616Byte, EEPROM=128Byte
// Description: 上电后所有PWM口输出，仿真时的烧录口除外。


#include	"SYSCFG.h";

#define 	unchar     	unsigned char
#define 	unint         unsigned int
#define  	unlong 		unsigned long

void DelayUs(unchar Time);
void interrupt ISR(void)
{

}
void DelayUs(unsigned char Time)
{
	unsigned char a;
	for(a=0;a<Time;a++)
	{
		NOP();
	}
}

void DelayMs(unsigned char Time)
{
	unsigned char a,b;
	for(a=0;a<Time;a++)
	{
		for(b=0;b<5;b++)
		{
		 	DelayUs(197);
		}
	}
}

 //unsigned char address=0;
 //unsigned char * pt=0;
void POWER_INITIAL (void)
{

	OSCCON = 0B01110001;	//WDT 32KHZ IRCF=111=16MHZ/2=8MHZ,0.125US/T
											//Bit0=1,系统时钟为内部振荡器
											//Bit0=0,时钟源由FOSC<2：0>决定即编译选项时选择
     TRISD=0;
     TRISC=0;
	 TRISB=0;
     TRISA=0;
	 PORTA=0;
     PORTB=0;
	 PORTC=0;
     PORTD=0;

    T2CON0=0;                           //;BIT6:3]=TOUTPS	后分频比	0000=1:1~1111=1:16
                                                    //;BIT2=TMR2ON					1=TIMER2打开							0=关闭
                                                    //;BIT[1:0]=T2CKPS				00=1:1	01=1:4	1x=1:16


    T2CON1=0X01; 			// CLK = Fsys

	//T2CKSRC0=0x02;

	PR2H=0;
    PR2L=31;				//PWM period

	//PWM输出使能控制：P1OE0 P1OE1

	P1OE1 =0b11100110;
			 //7:P1D2OE 1-输出使能 0-不输出
			 //6:P1D1OE 1-输出使能 0-不输出
			 //5:P1D0OE 1-输出使能 0-不输出
			 //2:P1C1OE 1-输出使能 0-不输出
			 //1:P1B1OE 1-输出使能 0-不输出

	P1OE0 = 0B11111111;
			 //7:P1C0OE  1-输出使能 0-不输出
			 //6:P1B0OE	 1-输出使能 0-不输出
			 //5:P1A2NOE 1-输出使能 0-不输出
			 //4:P1A2OE  1-输出使能 0-不输出
			 //3:P1A1NOE 1-输出使能 0-不输出
			 //2:P1A1OE  1-输出使能 0-不输出
			 //1:P1A0NOE 1-输出使能 0-不输出
			 //0:P1A0OE  1-输出使能 0-不输出


	//输出极性选择

	P1POL0=0x00 ;
			 //7:P1C0P  1-低有效 0-高有效
			 //6:P1B0P	1-低有效 0-高有效
			 //5:P1A2NP	1-低有效 0-高有效
			 //4:P1A2P	1-低有效 0-高有效
			 //3:P1A1NP	1-低有效 0-高有效
			 //2:P1A1P	1-低有效 0-高有效
			 //1:P1A0NP	1-低有效 0-高有效
			 //0:P1A0P	1-低有效 0-高有效

	P1POL1=0x00 ;
			 //7:P1D2P  1-低有效 0-高有效
			 //6:P1D1P	1-低有效 0-高有效
			 //5:P1D0P	1-低有效 0-高有效

			 //2:P1C1P	1-低有效 0-高有效
			 //1:P1B1P	1-低有效 0-高有效

	//P1AUX |= 0B00001111; //第二功能输出设置



    P1ADTH=0;
    P1ADTL =3;

	P1BDTH=0;
    P1BDTL=10;

   	P1CDTH=0;
   	P1CDTL=26;

   	P1DDTH=0;
    P1DDTL =29;

	TMR2H=0;
    TMR2L=0;

	T2CON0=T2CON0|0x04;
}


void main()
{
	DelayMs(20);   						//等待上电稳定
    POWER_INITIAL();
    while(1)
    {

	}
}

评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
