升压 SL4013单节锂电池3.7V升压至24V‌ 7.4V升压至24V‌

一、单节锂电池（3.7V-4.2V）升压至24V‌

单节锂电池的标称电压为3.7V（满电4.2V），直接升压至24V需要较大的电压增益。SL4013在此场景下表现出以下优势：

宽输入适应性‌：即使电池电压跌至3V（接近放电截止电压），芯片仍能稳定工作，延长设备续航时间。
高效转换‌：通过优化的开关控制技术，转换效率可达85%以上，减少能量损耗。
紧凑设计‌：外围电路简单，仅需少量电容、电感和二极管即可实现升压，适合空间受限的便携设备（如手持仪器、小型无人机）。

典型应用场景‌：
单节锂电池方案适用于对体积和重量敏感的领域，例如户外应急灯、便携式医疗设备、无线传感器等。

二、两节锂电池串联（7.4V-8.4V）升压至24V‌

两节锂电池串联后电压范围为7.4V（标称）至8.4V（满电），此时升压比降低，系统效率进一步提升：

动态响应优化‌：输入电压升高后，芯片内部开关损耗减少，在轻载和重载条件下均能快速响应电压波动。
支持更大电流‌：由于输入功率提升，输出端可提供更高电流（例如驱动24V/2A负载），适用于功率需求较高的设备。
散热压力小‌：较低的升压比减少了芯片发热，延长使用寿命。

典型应用场景‌：
两节锂电池方案适合中等功率设备，如电动工具、工业控制器、24V LED灯带驱动等。

三、三节锂电池串联（11.1V-12.6V）升压至24V‌

三节锂电池的输入电压更接近目标输出电压（12.6V→24V），此时升压电路压力最小：

超高效率‌：升压比仅为2倍左右，芯片效率可突破90%，显著降低温升。
大功率输出‌：支持持续输出电流达3A以上，满足电机驱动、大功率激光器等设备的供电需求。
电池寿命延长‌：输入电压范围宽（9V-15V），即使电池组电量下降至11V，仍能稳定输出24V。

典型应用场景‌：
三节锂电池方案适用于对效率和功率要求苛刻的场景，例如移动机器人、电动滑板车、户外储能系统等。

四、SL4013的核心优势‌
智能保护机制‌：集成过压保护（OVP）、过流保护（OCP）和过热关断（TSD）功能，保障系统安全。
宽电压兼容性‌：支持3V-15V输入，适配不同电池配置，用户无需更换芯片即可灵活调整方案。
低静态功耗‌：待机电流低至μA级，适合需要长待机的物联网设备。


概述

  SL4013 是一款高功率异步升压转换器，集成20mΩ功率开关管，为便携式系统提供高效的小

尺寸解决方案。

SL4013 具有2.7V至25V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应

用提供支持。该器件具备15A开关电流能力，并且能够提供高达26.8V的输出电压。

SL4013 支持可编程的软启动，以及可调节的开关峰值电流限制。

SL4013 支持两种不同的tr/tf，以适应不同的EMI和效率需求。

SL4013 安全保护机制包括28V输出过压保护、和热关断保护。



特点

● 输入电压范围：2.7V-25V

● 低关断功耗，关断电流1uA

● 输出电压范围：最高26.8V

● 支持两种tr/tf模式，应对EMI挑战

● 固定开关频率：350kHz

● 可编程软启动

● 可编程峰值电流：15A

● 输出过压(28V)、热关断等保护

● 高达96%转换效率

● 采用ESOP16封装

应用

● 无线音箱

● 拉杆音箱

● 便携式音箱

● 平板电脑，笔记本电脑

● 移动电源

● POS机终端

● 充电设备

● 无刷电机

● USB TYPE-C电源传输

● 电推剪发器

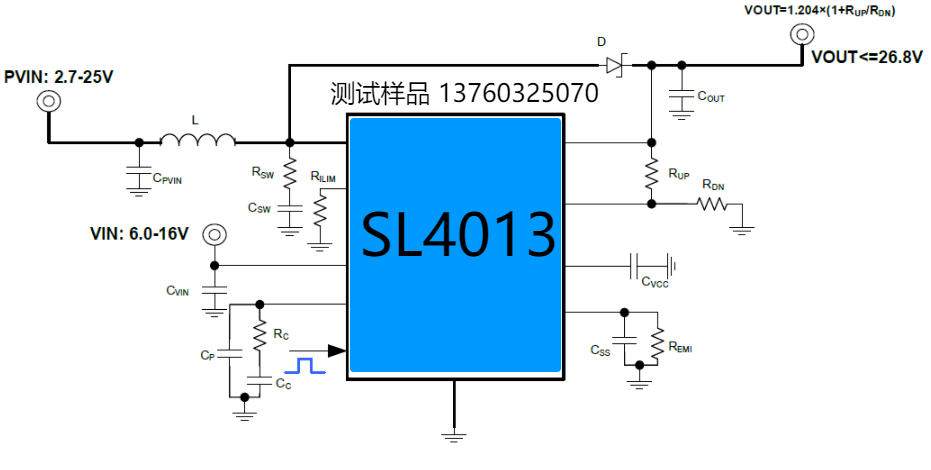

典型原理图
