液氮罐构造全解析：从内胆到真空层

液氮罐是一种专为储存和运输液氮（-196℃）设计的低温容器，广泛应用于生物样本保存（如干细胞、胚胎）、医疗冷疗、工业材料处理等领域。其核心使命是通过精密结构设计，减少液氮蒸发损耗，维持超低温环境，确保样本活性与安全性。

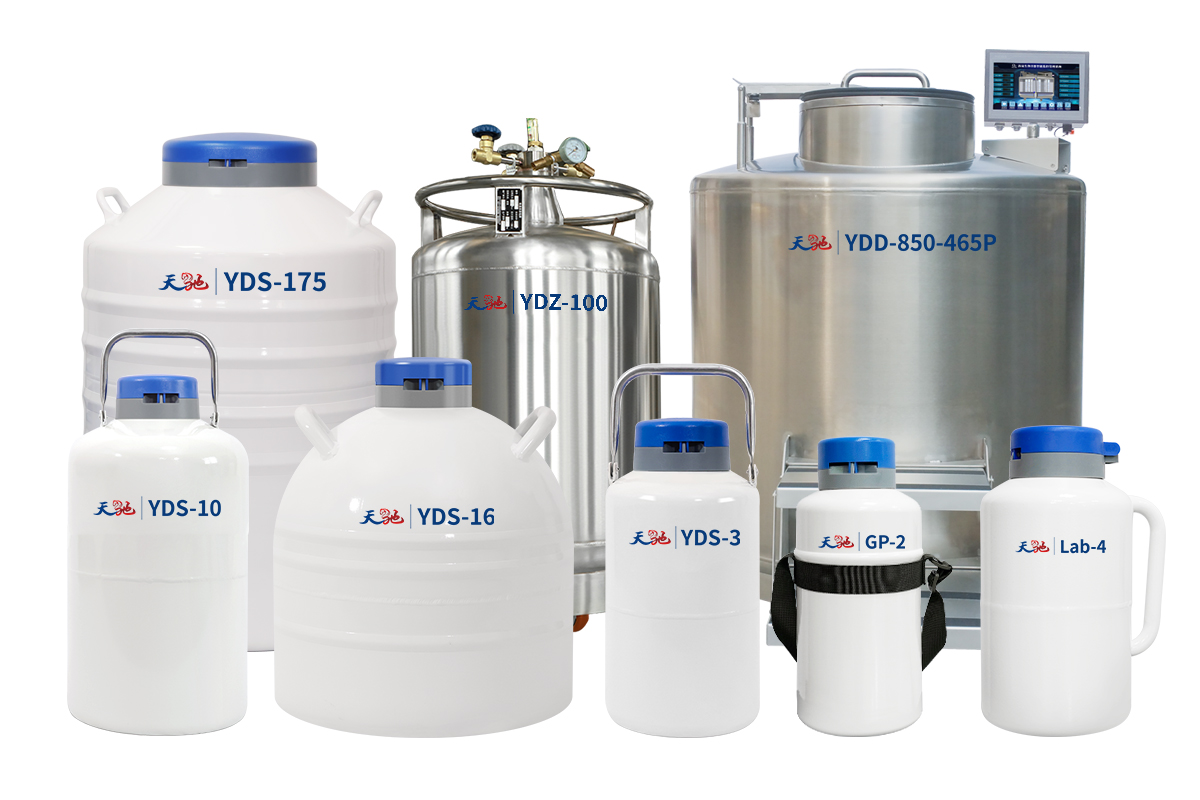

液氮罐组合

一、液氮罐的构造
液氮罐是一种用于储存和运输液氮的设备，其构造设计精密，旨在保持液氮的低温状态并确保使用安全。
内胆：内胆是液氮罐的核心部分，通常由耐低温的不锈钢或铝合金制成，具有良好的密封性和抗腐蚀性。内胆的设计通常是圆柱形状，底部具有倾斜角度，方便液氮的排放和使用。
外壳：外壳是液氮罐的外部保护层，通常由不锈钢或铝合金材料制成，具有较强的抗腐蚀性和机械强度。外壳的主要作用是保护内部结构和液氮不受外界环境的影响。
真空层：真空层位于内胆和外壳之间，通过将空气抽取出来形成真空状态，减少热传导，从而保持液氮的低温状态。真空层是液氮罐保温的关键部分，其真空度越高，保温效果越好。
绝热层：绝热层位于真空层内侧，通常采用多层结构，如发泡聚苯乙烯、玻璃纤维、泡沫玻璃等材料，进一步减少热量传递，提高保温效果。
填充物：填充物通常是吸附剂或松散的颗粒物，既能确保液氮的稳定储存，又起到缓冲和支撑构造的作用。
支撑系统：包括底座和支撑脚，用于固定罐体，防止外力影响，提供稳定的工作环境。
控制系统：用于监控罐内温度、压力以及液氮的液位，通过精确控制，保证罐体的稳定性和安全性。
二、液氮罐的工作原理
液氮罐的工作原理基于液氮的低温特性和真空绝热技术，通过减少热量传导，保持液氮的低温状态。
真空隔热技术：真空层和绝热层共同作用，减少外界热量的传导，保持液氮的低温状态。
气体扩散与蒸发：液氮在罐内蒸发产生气氮，通过压力释放装置排出，防止罐内压力过高。
压力调节与安全装置：液氮罐配备压力释放阀和安全阀，确保在使用过程中不会因压力过高而发生危险。

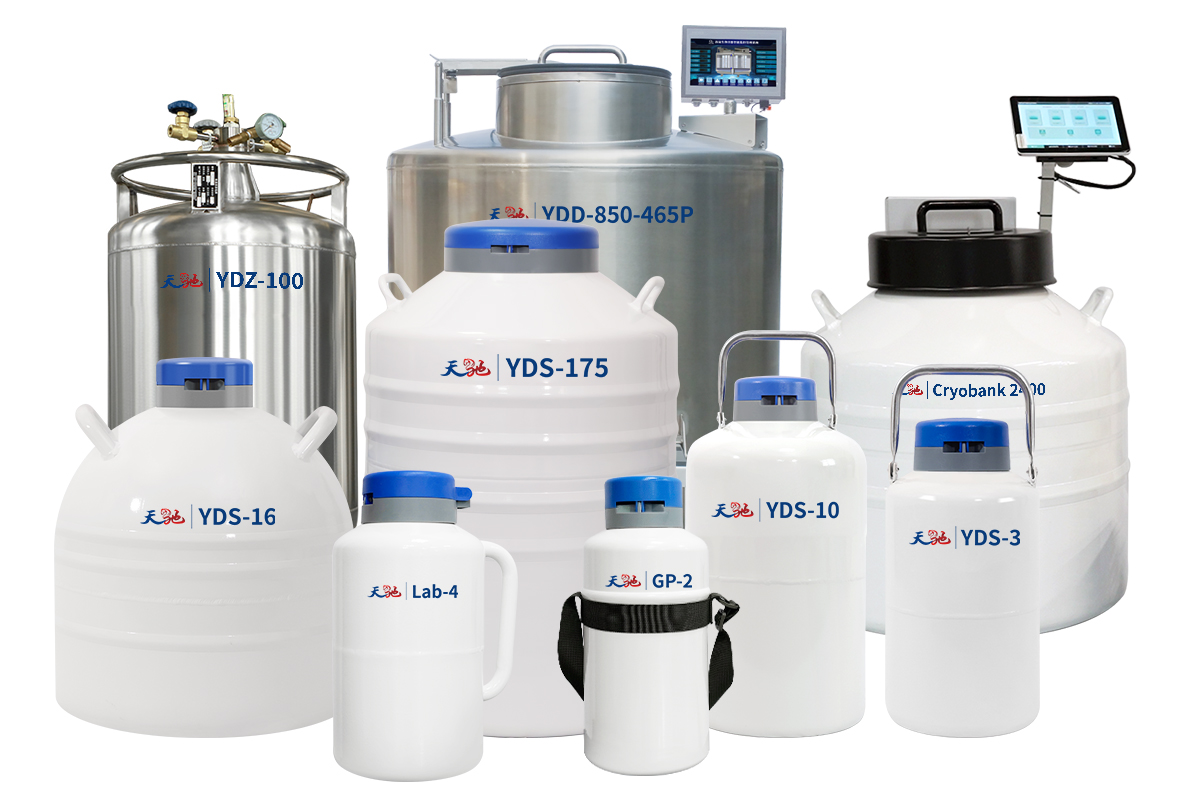

科研常用液氮罐

三、液氮罐的分类与应用适配
按用途分类
贮存罐：静置使用，绝热性能优异，适合畜牧、实验室等样本长期保存。
运输罐：内置防震结构，支持样本安全转运，但需避免剧烈碰撞。
自增压罐（YDZ系列）：集成增压阀与排液系统，便于快速补液，适用于大规模样本库。
大型样本库罐：350L-1800L容量，不锈钢材质，适配生物样本库高密度存储需求。
四、使用液氮罐的五大关键注意事项
预冷操作
首次充液需预冷：先注入少量液氮（约60L）平衡温度，再缓慢加满，防止冰堵。
液氮补充时机
避免完全耗尽，建议剩余10%-20%液氮时及时补充，或空罐48小时内重新充装，减少蒸发损耗。
安全存储介质
仅限充装液氮、液氧、液氩，禁止混用其他介质，防止化学反应引发危险。
运输与存放
直立存放于阴凉通风处，远离热源；运输时使用防震支架，严禁倾斜或碰撞。
异常现象处理
正常现象：输液时外壁局部结霜（增压阀开启时）。
异常信号：非操作状态下外壁结霜或结水，提示真空失效，需立即停用并检修。
五、液氮罐的维护与保养
正确的维护对于延长液氮罐的使用寿命至关重要。
定期检查罐体：检查罐体表面是否有划痕、锈蚀等情况，发现问题及时修复。
检查填充物：定期检查填充物是否有破损、流失等情况，并及时更换。
维护控制系统：定期检查控制系统的状态，确保其正常工作。

多种液氮罐类型

六、液氮罐的应用
广泛应用于科研、医学、工业等领域。
科研领域：用于保存细胞、组织和生物样品。
医学领域：用于保存人体器官、血液和药物。
工业领域：用于金属加工、食品冷冻等。
通过以上内容，希望能帮助大家全面了解液氮罐的构造和原理，确保其安全、高效地使用。
