GNSS位移监测站是什么

一、GNSS位移监测站概述

GNSS（Global Navigation Satellite System，全球导航卫星系统）位移监测站是一种利用GNSS技术对目标物体的位移变化进行实时、高精度监测的设备。它通过接收多颗GNSS卫星发射的信号，计算出监测点的三维坐标（经度、纬度、高程），并通过连续观测和分析坐标的变化，精确获取目标物体的位移情况。GNSS位移监测站广泛应用于地质灾害监测、大坝安全监测、桥梁健康监测、矿山边坡监测等领域，为保障工程安全和预防灾害发生提供了重要的技术手段。

二、工作原理

1. 卫星信号接收：GNSS位移监测站的天线接收来自多颗GNSS卫星（如GPS、北斗、GLONASS、Galileo等）发射的无线电信号。这些信号包含了卫星的位置信息和发射时间。
2. 数据解算：监测站的接收机对接收到的卫星信号进行处理，计算出卫星与监测站之间的距离。通过同时接收多颗卫星的信号，并利用三角测量原理，确定监测站在地球坐标系中的三维坐标。
3. 位移计算：将当前时刻监测点的坐标与初始坐标或前一时刻的坐标进行比较，计算出监测点在水平方向（东西方向和南北方向）和垂直方向（高程方向）的位移量。
4. 数据传输与分析：监测站将计算得到的位移数据通过无线通信模块（如GPRS、4G、北斗短报文等）传输到监控中心。监控中心对接收到的数据进行存储、处理和分析，生成位移变化曲线、报表等，为决策提供依据。

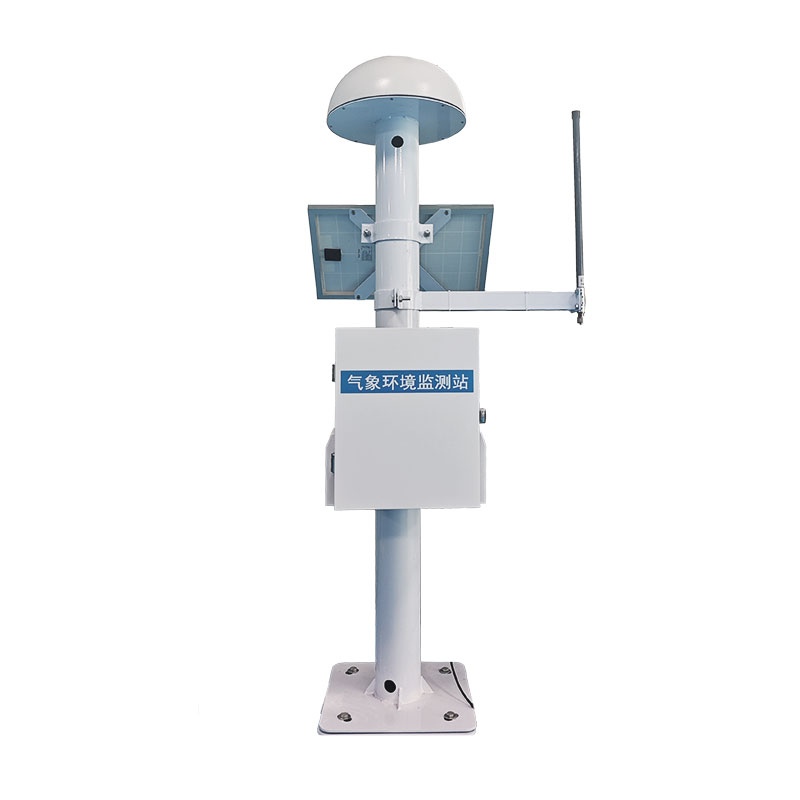

三、组成部分

1. GNSS接收机
   • 功能：负责接收GNSS卫星信号，并进行数据解算，计算出监测点的坐标和位移信息。
   • 特点：具有高精度的定位能力、快速的数据处理速度和良好的抗干扰性能。一些高端的GNSS接收机还支持多系统联合定位，能够提高定位的可靠性和精度。
2. 天线
   • 功能：用于接收GNSS卫星发射的无线电信号。
   • 类型：常见的有扼流圈天线、微带天线等。扼流圈天线具有较好的抗多径效应能力，适用于对定位精度要求较高的场合；微带天线则具有体积小、重量轻、成本低等优点。
3. 供电系统
   • 组成：一般包括太阳能电池板、蓄电池和充电控制器。太阳能电池板将太阳能转化为电能，为监测站提供持续的电力支持；蓄电池用于储存电能，以保证在夜间或阴天等光照不足的情况下监测站仍能正常工作；充电控制器则负责控制太阳能电池板对蓄电池的充电过程，防止蓄电池过充或过放。
4. 通信模块
   • 功能：将监测站采集到的位移数据传输到监控中心。
   • 类型：常用的有GPRS模块、4G模块、北斗短报文模块等。GPRS和4G模块具有传输速度快、覆盖范围广等优点，适用于有移动网络信号的地区；北斗短报文模块则可以在没有移动网络信号的情况下，通过北斗卫星进行数据传输，具有更强的通信保障能力。
5. 防护外壳
   • 功能：保护监测站内部的设备免受外界环境的影响，如雨水、灰尘、雷电等。
   • 材质：一般采用高强度、耐腐蚀的材料，如不锈钢、铝合金等。防护外壳还具有良好的密封性能和散热性能，以确保监测站在恶劣的环境下能够稳定运行。
6. 安装支架
   • 功能：用于固定监测站的各个部件，保证监测站的稳定性和可靠性。
   • 设计：安装支架需要根据监测现场的实际情况进行设计，要考虑到地质条件、风力、地震等因素的影响，确保监测站在各种环境下都能正常工作。

四、性能指标

1. 定位精度：是衡量GNSS位移监测站性能的重要指标之一。定位精度通常以水平精度和高程精度来表示，一般要求水平精度在毫米级，高程精度在亚毫米级或毫米级。定位精度受到多种因素的影响，如卫星信号的质量、接收机的性能、多路径效应等。
2. 采样频率：指监测站采集位移数据的频率。采样频率越高，能够捕捉到的位移变化细节就越多，但同时也会增加数据传输和处理的负担。一般来说，根据监测对象的特点和监测要求，选择合适的采样频率，常见的采样频率有1Hz、10Hz、30Hz等。
3. 数据传输可靠性：确保位移数据能够准确、及时地传输到监控中心。数据传输可靠性受到通信模块的性能、通信网络的质量等因素的影响。为了提高数据传输可靠性，可以采用多种通信方式冗余备份、数据加密等技术手段。
4. 防护等级：表示监测站的防护能力，通常用IP（Ingress Protection）等级来表示。IP等级由两个数字组成，第一个数字表示对固体的防护等级，第二个数字表示对液体的防护等级。例如，IP67表示监测站具有完全防止灰尘进入和在短时间内浸入水中一定深度而不受影响的能力。

五、应用领域

1. 地质灾害监测
   • 滑坡监测：在滑坡易发区域安装GNSS位移监测站，实时监测滑坡体的位移变化。当位移量超过设定的阈值时，及时发出预警信息，为人员疏散和灾害防治提供时间。
   • 泥石流监测：监测泥石流沟道的地表位移情况，分析泥石流的形成和发展趋势，提前采取防范措施。
2. 大坝安全监测
   • 坝体位移监测：对大坝的坝顶、坝肩等关键部位进行位移监测，掌握大坝在蓄水、运行过程中的变形情况，评估大坝的安全状况。
   • 渗流监测辅助：结合位移监测数据，分析大坝的渗流情况，判断是否存在渗漏通道等安全隐患。
3. 桥梁健康监测
   • 桥墩位移监测：监测桥墩在车辆荷载、风荷载、地震等作用下的位移变化，评估桥梁的结构安全性和稳定性。
   • 桥面挠度监测：通过监测桥面的位移情况，了解桥面的变形程度，为桥梁的维护和加固提供依据。
4. 矿山边坡监测
   • 露天矿山边坡监测：实时监测露天矿山边坡的位移变化，预防边坡滑坡事故的发生，保障矿山生产安全。
   • 地下矿山地表沉降监测：监测地下矿山开采引起的地表沉降情况，评估开采活动对周边环境的影响。

六、优缺点

• 优点
  • 高精度：能够实现毫米级甚至亚毫米级的位移监测精度，满足各种高精度监测需求。
  • 实时性：可以实时采集和传输位移数据，及时发现目标物体的位移变化，为决策提供及时的信息支持。
  • 自动化程度高：监测过程无需人工干预，能够自动完成数据采集、处理和传输，降低了劳动强度和人为误差。
  • 监测范围广：不受地形、距离等因素的限制，可以对大范围的区域进行监测。
• 缺点
  • 受卫星信号影响：在山区、城市峡谷等卫星信号遮挡严重的地区，监测精度可能会受到影响。
  • 初始成本较高：GNSS位移监测站的设备采购、安装和调试等初始成本相对较高，可能会增加项目的投资。
  • 需要专业维护：为了保证监测站的正常运行和数据的准确性，需要定期对设备进行维护和校准，需要专业的技术人员支持。
