高压电力综合自动化系统：技术解析与应用实践

在现代电力系统中，高压电力作为电能传输与分配的核心环节，其安全稳定运行直接关系到电网的整体可靠性。随着计算机、通信及信息处理技术的飞速发展，综合自动化系统逐渐成为高压电力管理的重要工具。本文将从技术角度解析高压电力综合自动化系统的应用现状、功能特点与实现方法，并探讨其在实际工程中的实践意义。

一、高压电力综合自动化系统的应用背景

高压电力系统涵盖发电、输电、变电等多个环节，其运行状态复杂且对实时性要求极高。传统的人工监控方式难以满足现代电网对效率与安全的需求。综合自动化系统通过集成监测、控制、保护与调度功能，实现了对高压设备运行状态的全面管理，显著提升了系统的智能化水平。目前，该系统已在多个行业中得到广泛应用，尤其在35kV及以下电压等级的配用电系统中发挥着重要作用。

 二、系统功能特点与技术优势

高压电力综合自动化系统具备多项核心功能，主要包括监控、控制、保护、调度与计划五大方面。

监控功能是系统的基础。通过对电气参数、机械状态及通信链路等数据的实时采集与分析，运维人员可以全面掌握系统运行状态。例如，系统能够动态显示主接线图，模拟配电网络运行，并记录历史曲线与故障录波数据，为故障分析提供依据。

控制功能则实现了远程操作与自动化调度。系统可根据监测结果执行发电机的并网、断电等操作，支持无人值班模式，提高了操作的灵活性与响应速度。

保护功能是系统安全的关键。通过对故障事件的快速识别与处理，如弧光保护、过流保护等，系统能在毫秒级时间内切断故障，防止事故扩大。例如，弧光保护装置在检测到故障时，可在3.8毫秒内启动单判据保护，7.8毫秒内完成双判据动作，有效保障设备与人员安全。

调度与计划功能则从宏观层面优化资源配置。系统根据电力市场需求与负荷变化，制定发电、输电与停送电计划，实现电网的经济运行。

三、系统实现的关键技术

综合自动化系统的实现依赖于多项先进技术的集成，包括数据采集、通信、数据处理、控制与应用软件技术。

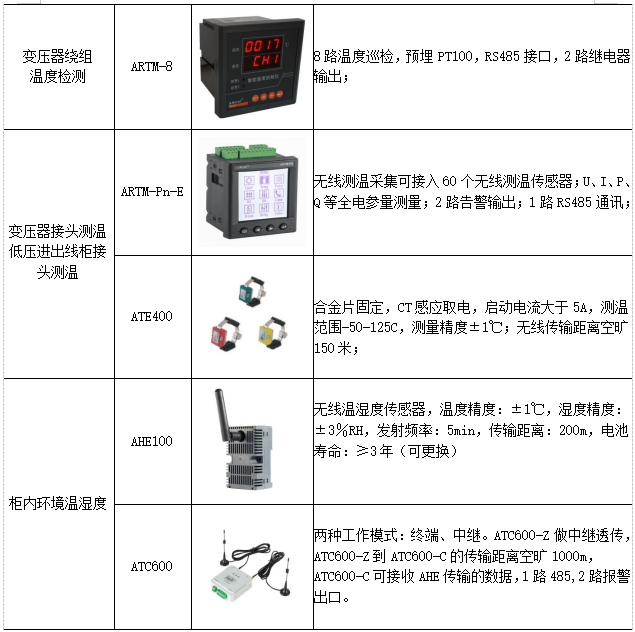

数据采集技术通过传感器、监测仪表等设备实时收集系统运行参数。例如，温度传感器可对变压器绕组与接头进行测温，无线传输距离达150米，精度为±1℃。

通信技术采用以太网、RS485等接口，实现数据的远程传输与共享。支持ModbusTCP、104协议等多种通信规约，确保数据的高效与可靠交换。

数据处理技术在数据中心对采集的数据进行分析、存储与管理，为系统决策提供支持。例如，电能质量在线监测装置可记录63次谐波、电压暂升暂降等参数，并通过PQDIF格式存储数据。

控制技术通过远程下达命令，实现对高压设备的自动化操作。系统具备断路器控制、备自投等功能，支持分层分布式架构，即使在站控层失效时，间隔层仍能独立运行。

应用软件技术则依托自动化平台开发系统功能，提供人机交互界面与运行管理工具，进一步提升系统的智能化水平。

四、系统架构与典型应用案例

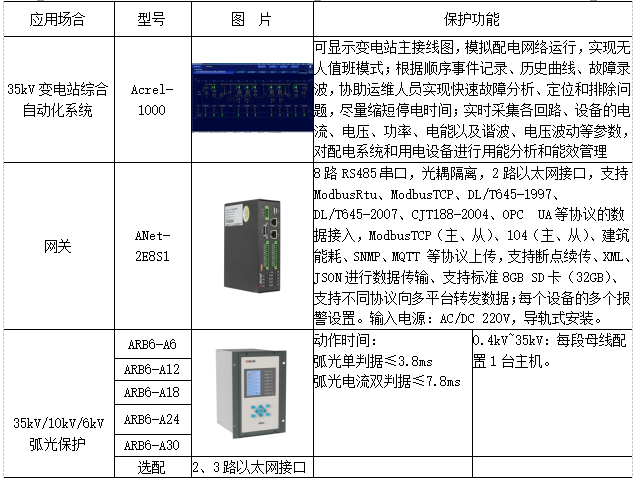

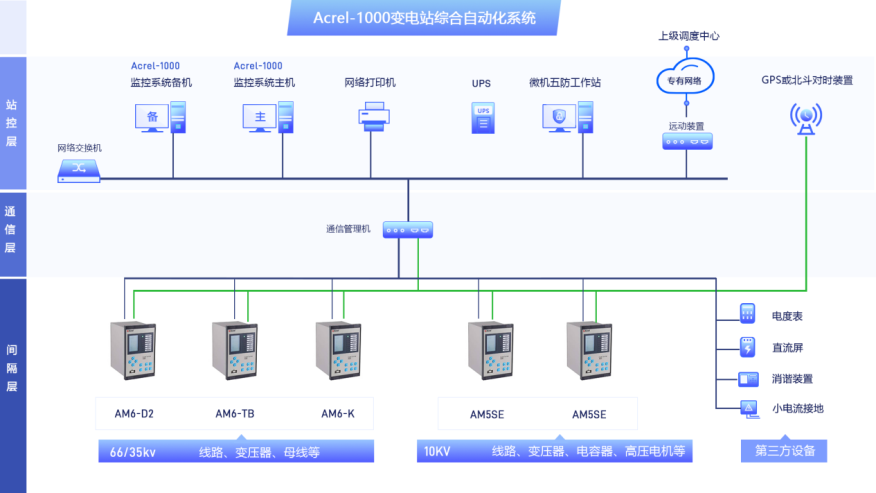

在高压电力综合自动化系统中，分层分布式架构是常见的设计方案。以安科瑞电气股份有限公司的Acrel-1000变电站综合自动化系统为例，该系统在逻辑上分为站控层与间隔层，通过开放式网络实现连接。站控层包括监控主机，负责全站数据的集中管理与远程通信；间隔层则由多个二次子系统组成，具备就地监控功能，确保系统在部分故障时仍能稳定运行。

该系统适用于35kV以下电压等级的配用电场所，包括公共建筑、工业设施与居住区等。其网络采用TCP/IP协议，支持单网双机热备配置，提高了系统的可靠性与扩展性。

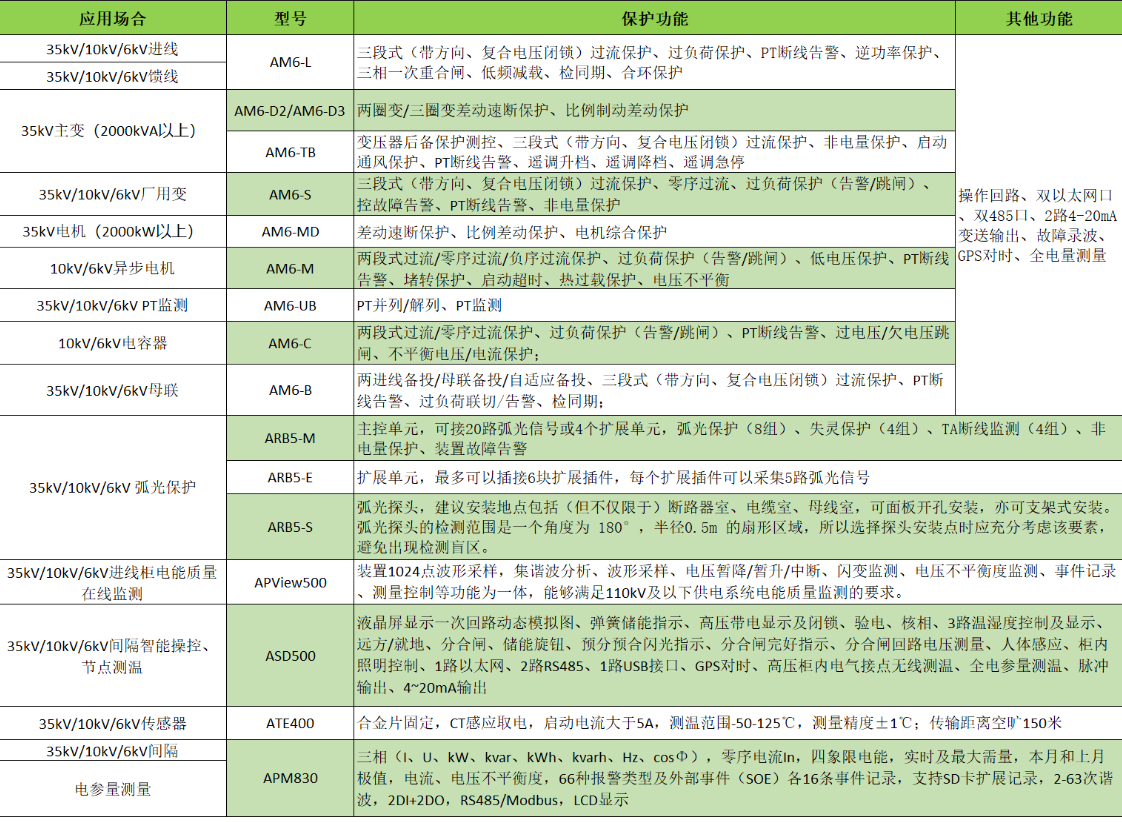

在设备层面，系统集成了多种专用装置，如弧光保护模块、电能质量监测单元、智能操控装置等。这些设备通过协同工作，实现了对高压系统的全方位管理。

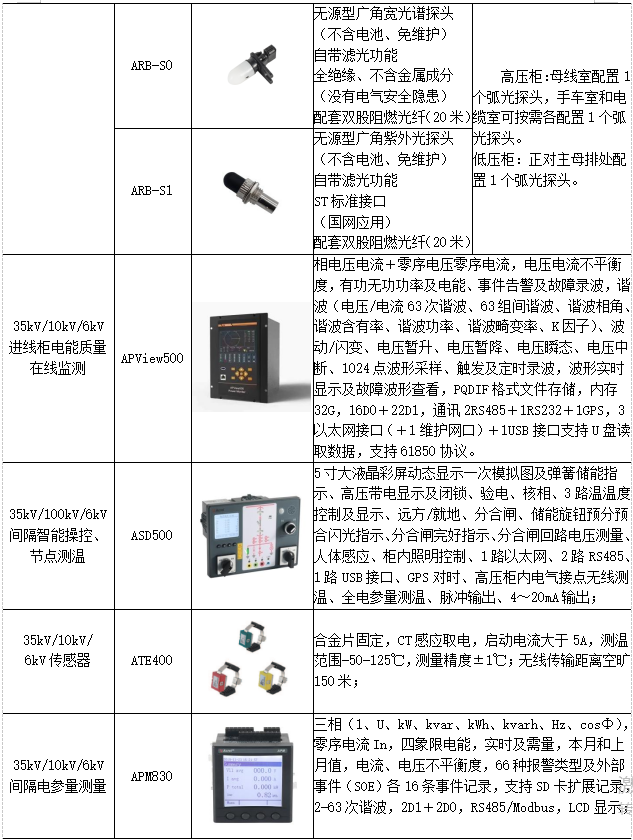

例如，弧光保护装置（型号ARB6系列）通过无源型广角探头检测故障电弧，配套阻燃光纤传输信号，适用于高压柜与低压柜的母线室与电缆室。

五、系统实践意义与未来展望

高压电力综合自动化系统的应用，不仅提升了电力系统的运行效率与安全性能，还为运维管理提供了科学依据。通过实时监测与智能控制，系统能够快速定位并处理故障，减少停电时间，优化资源配置。随着物联网、大数据等技术的发展，综合自动化系统的功能将进一步完善，应用范围也将扩展至更多行业领域。

未来，高压电力综合自动化系统将更加注重数据的深度挖掘与智能决策，实现对电网状态的预测与自适应调控。同时，标准化与开放性将成为系统设计的重要方向，促进不同设备与平台的互联互通，为电力系统的可持续发展提供坚实支撑。

六、结语

高压电力综合自动化系统是现代电网建设的重要组成部分，其技术优势与实践价值已在多个项目中得到验证。通过集成先进的数据采集、通信与控制技术，系统为高压电力的安全、可靠与高效运行提供了全面保障。随着技术的不断进步，综合自动化系统将在智能电网建设中发挥更加重要的作用，推动电力行业向数字化、智能化方向迈进。
