半导体封装检测黑科技：0.2mm超细Pin针的“视觉猎手“来了！

一、行业困局：0.2mm 间距为何成检测 "生死线"？

在半导体封装领域，Pin 针检测精度直接决定产品良率。当芯片封装密度突破 0.2mm 间距时，传统检测设备面临三大致命挑战：

1.光学成像极限：金属 Pin 针间距仅头发丝 1/50，传统 CCD 镜头成像模糊

2.缺陷识别盲区：0.5° 倾斜、5μm² 污染物等微缺陷难以捕捉

3.效率成本失衡：检测速度低于 1500UPH 将导致产线亏损

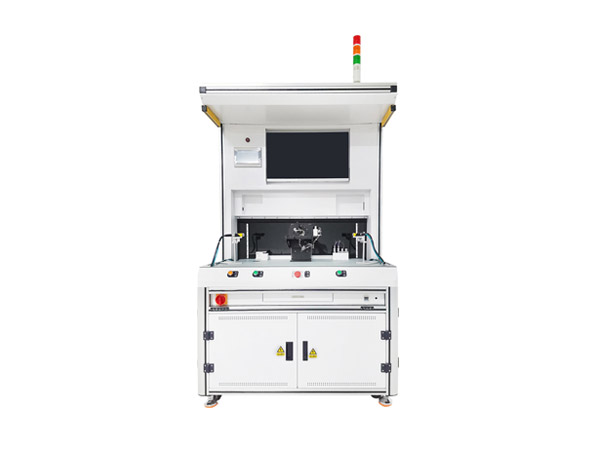

二、破局之道：华颉科技的 "三维立体检测法"

硬件层面

● 超眼系统：2000 万像素线阵 CCD+100 倍微距镜头

● 无影光源：多光谱环形光源（白光 / 红外 / 紫外）消除金属反光

● 稳定基石：六轴防震平台 + 恒温系统（23±0.5℃）

算法突破

● AI 双引擎：传统算法 + 深度学习模型协同工作

● 超分重建：图像分辨率提升 60%，实现 ±2.5μm 检测精度

● 边缘计算：本地化推理延迟 < 50ms，支持 2000UPH 高速检测

三、实战案例：0.2mm 间距检测的 "逆袭之战"

案例 1：IC 封装厂的救赎

● 困境：3% 漏检率导致月损失 60 万元

● 方案：多光谱成像 + 缺陷分类算法

● 战果：

   漏检率下降 93% 至 0.2%

   单台设备年节省成本 80 万元

案例 2：汽车芯片的安全突围

● 挑战：需通过 ISO 26262 功能安全认证

● 创新：

   双冗余光学系统确保检测一致性

   全生命周期追溯二维码

● 成果：

   缺陷逃逸率 < 0.01%

   检测效率提升 260%

案例 3：MEMS 传感器的精度革命

● 极限：0.18mm 间距 +±3μm 精度要求

● 突破：

   激光共聚焦光源 + 超分辨率算法

   检测精度达 ±2.5μm

● 认可：成为某国际大厂全球唯一国产供应商

四、选型指南：如何避开 AOI 设备的 "坑"

5 大核心指标

1.检测精度：必须达到 ±5μm 以下

2.检测速度：产线适配需≥1500UPH

3.缺陷识别率：AI 模型需 > 99.8%

4.环境适应性：宽温 + 防震设计

5.兼容性：支持 0.18-0.8mm 多间距切换

决策树助你选

是否需要功能安全认证？

 → 是 → 选双冗余系统

 → 否 → 性价比方案

产线速度要求>1500UPH？

 → 是 → 多相机并行系统

 → 否 → 高精度单相机

五、未来已来：检测技术的三大进化方向

1.量子点光源：单色性 > 95%，可识别 0.1μm 级缺陷

2.数字孿生：虚拟检测预判缺陷，效率提升 30%

3.自进化 AI：通过在线学习持续优化检测模型
