boost变换器simulink仿真，开环，电压环控制，电流环控制，电压电流双闭环控制策略，含bode图



一、拓扑结构

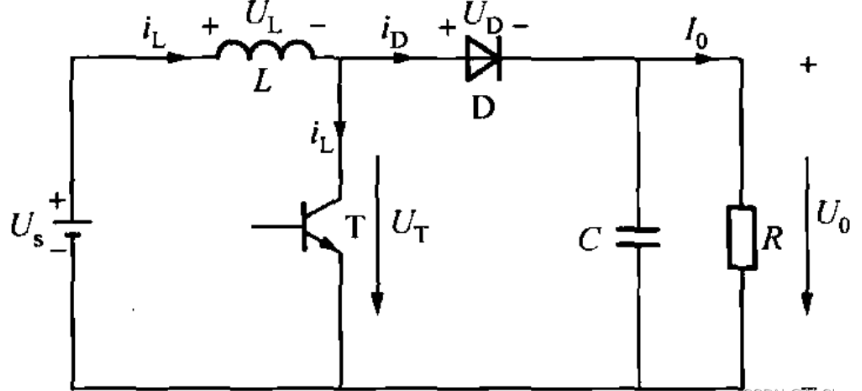

  Boost变换器是一种输出电压等于或高于输入电压的单管非隔离直流变换器。拓扑结构如下：

二、工况分析

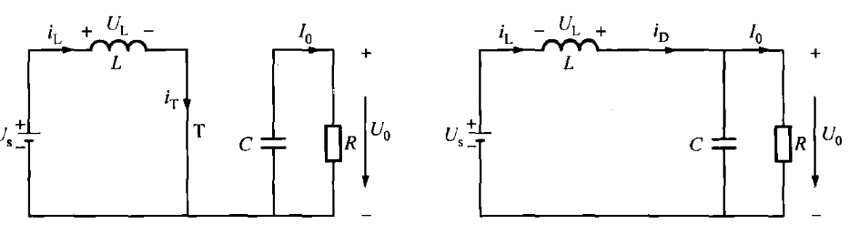

  开关管T导通(a)和关断(b)的拓扑图如下：

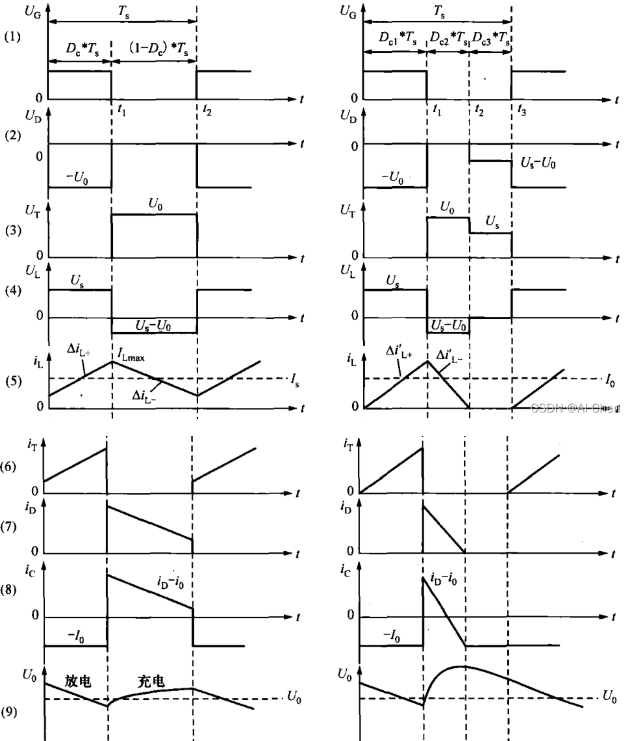

 下面是其电路连续工作模式(a)和断续工作模式(b)波形图。

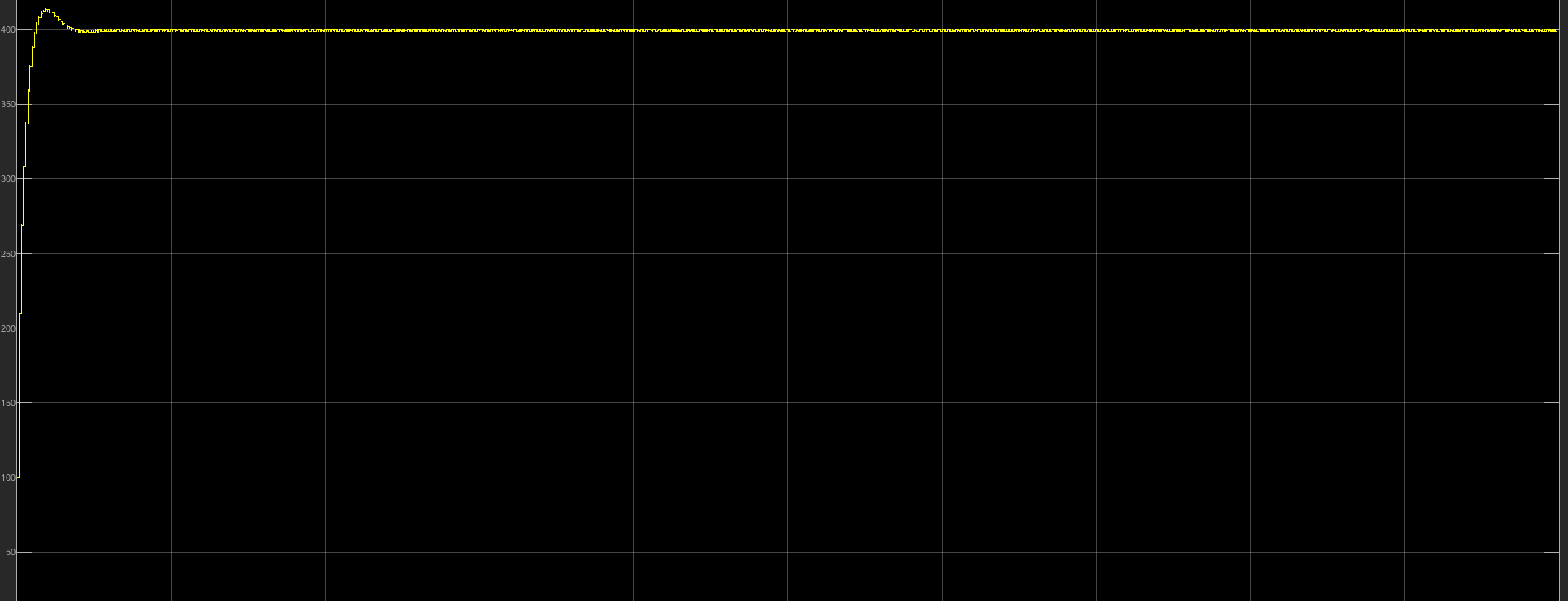

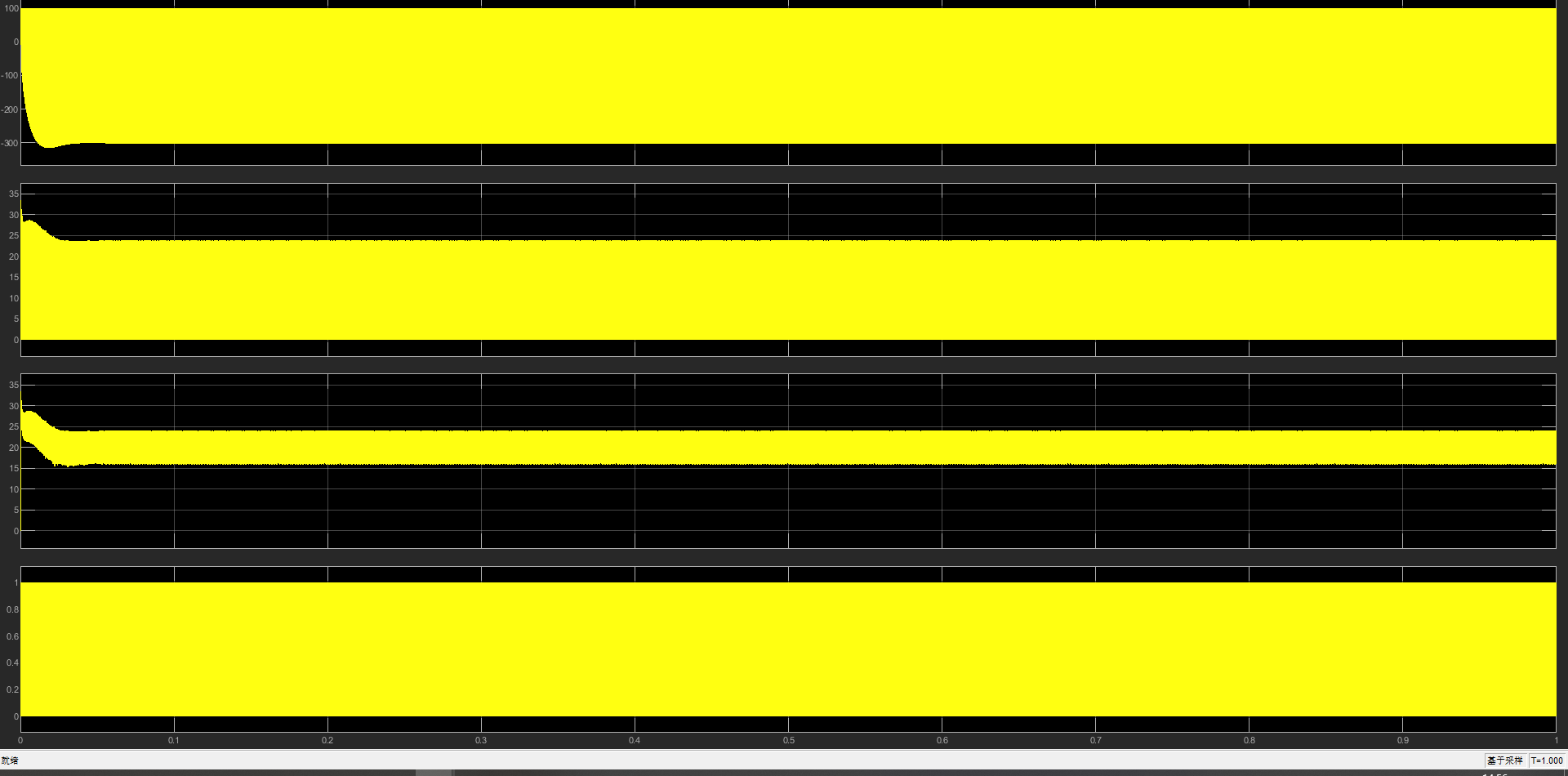

三、仿真验证

    基于此，笔者整理了boost变换器的simulink开环仿真、电压环闭环仿真，电流环闭环仿真，电压环电流环双闭环仿真。pid，包含伯德图，质量优异，适合新手学习使用。

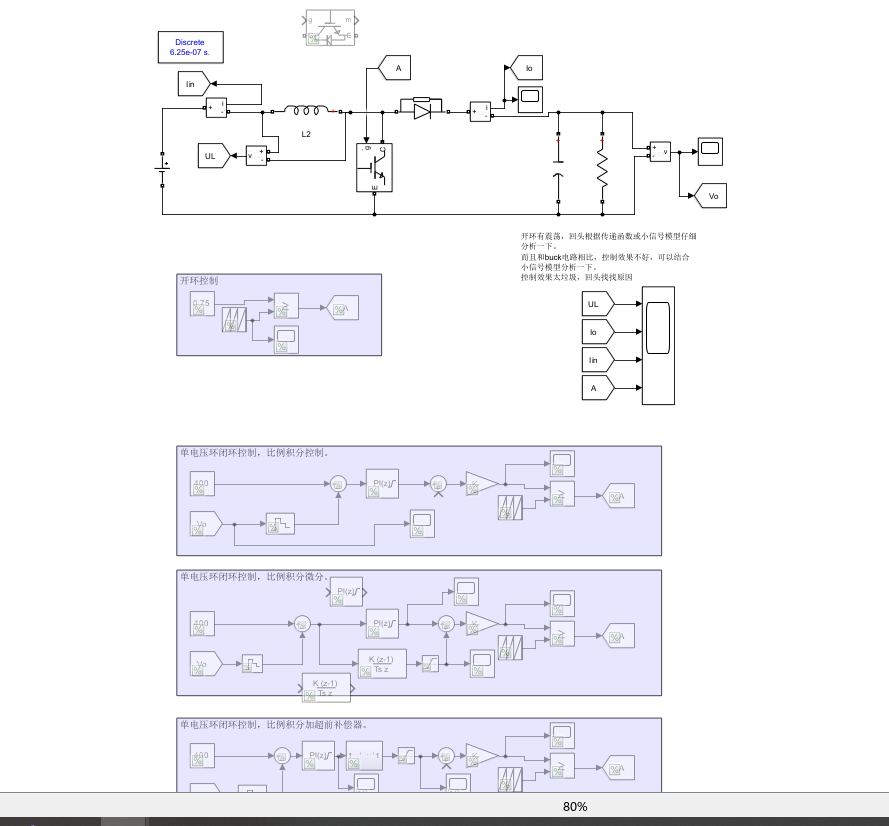

Boost电路 simulink 仿真；

boost 电路模块搭建和用传递函数进行验证；

 电流开环控制 电流闭环控制 电压电流双闭环控制；

 闭环控制包括：PID 控制，超前补偿，前馈控制，解耦控制 ；

控制采用离散域进行控制，

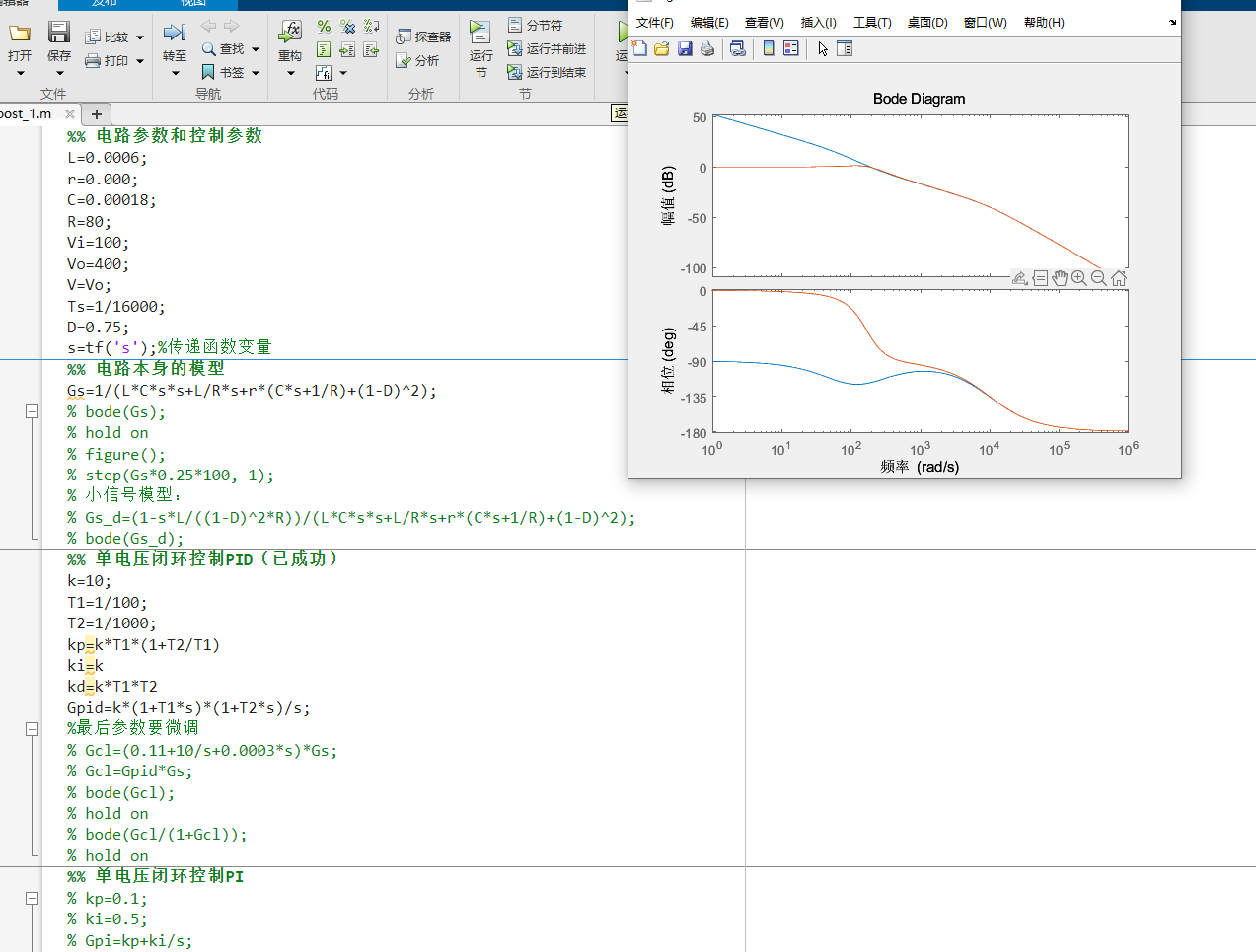

各种控制方式下的参数整定还有 bode 伯德图进行相互验证。

  希望对大家有所帮助，有兴趣的朋友，欢迎关注笔者主页，或至龚重号：年轻的战场ssd，回复    boost变换器simulink仿真。一起交流，学习进步！！！
