全桥DC-DC变换器的移相控制策略simulink仿真模型

一、引言

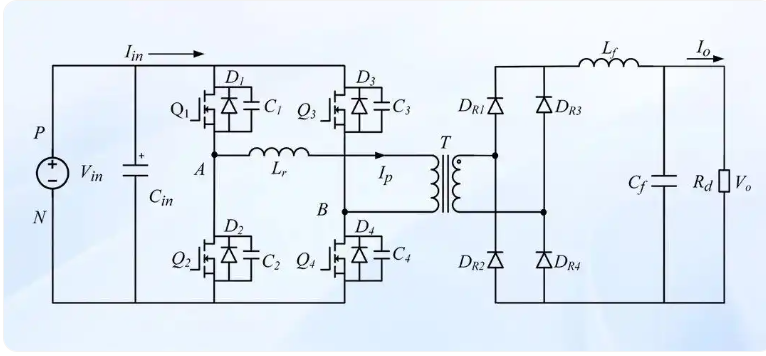

    本示例电路变压器原边采用移相控制的全桥电路，变压器副边采用全波整流电路，电路拓扑图如下。

二、仿真

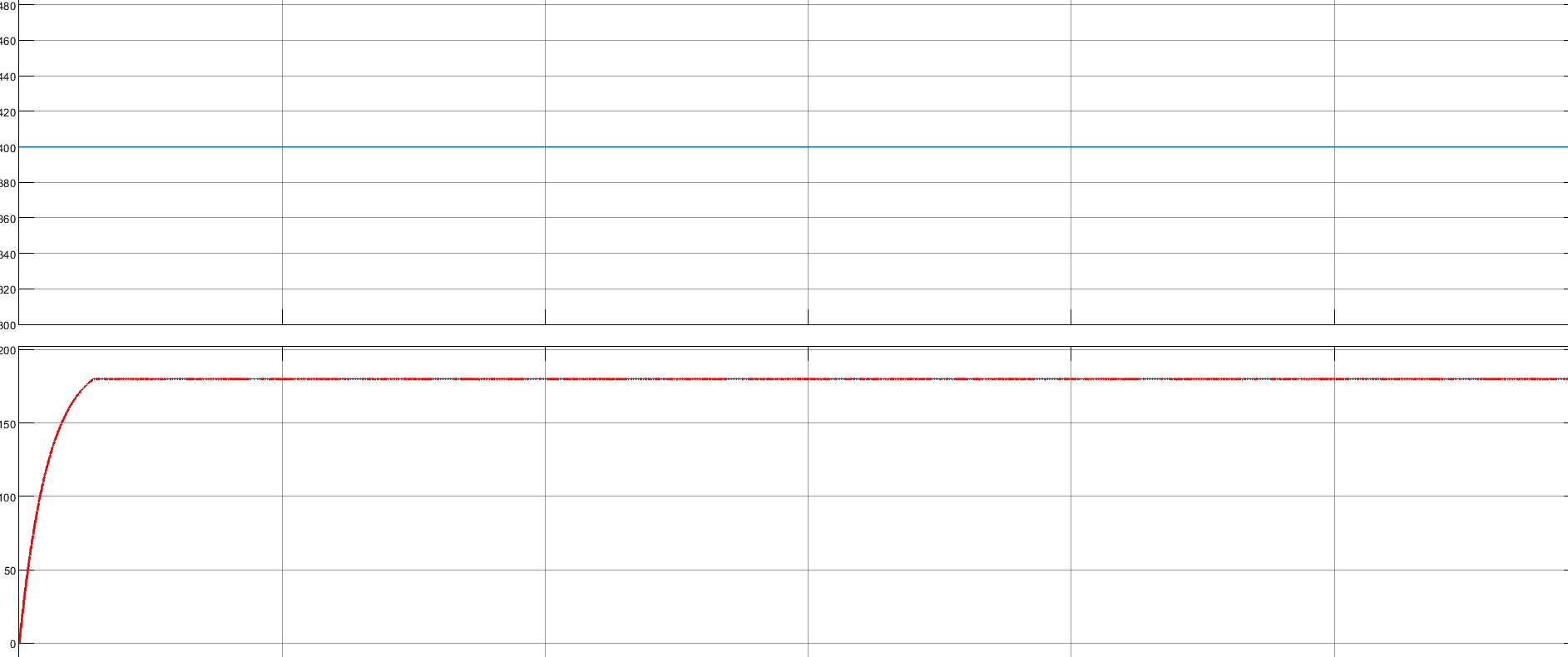

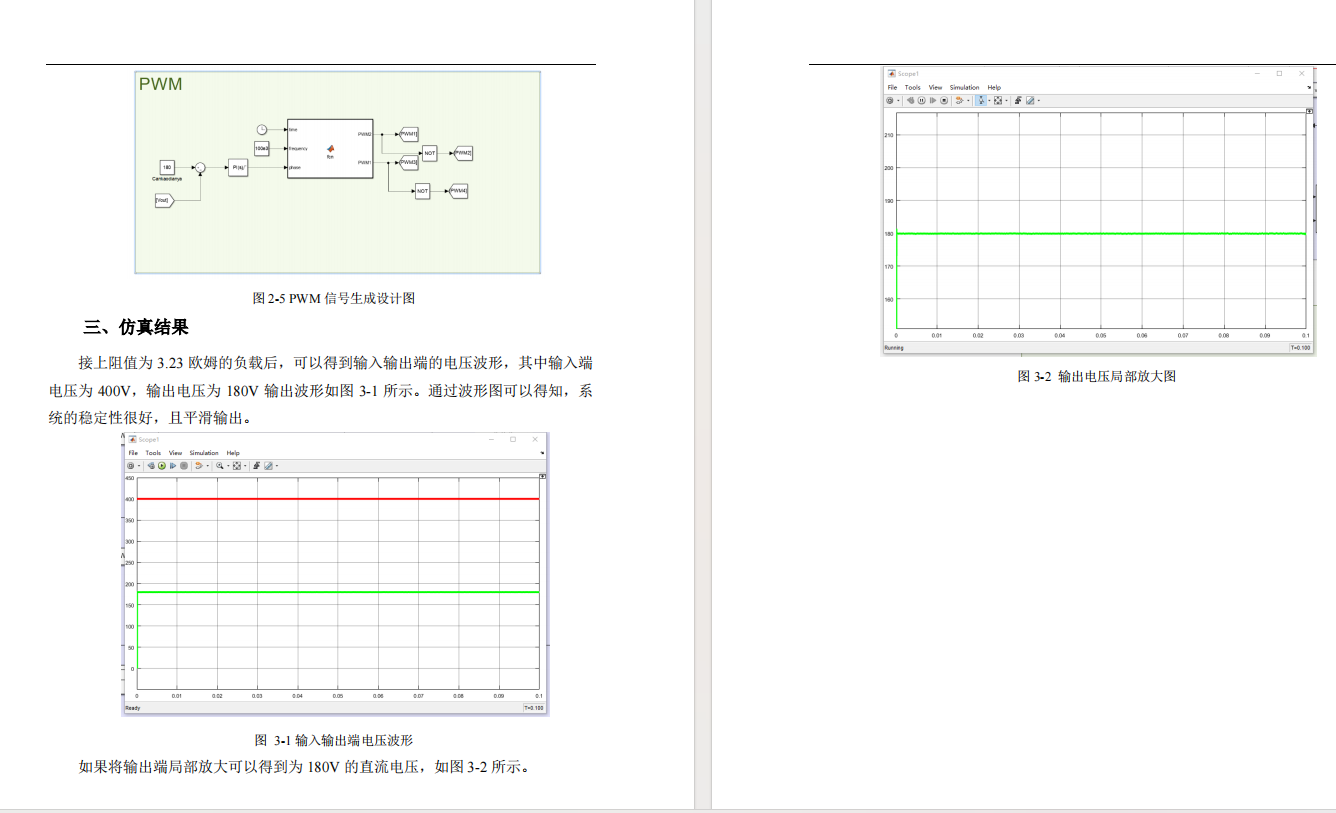

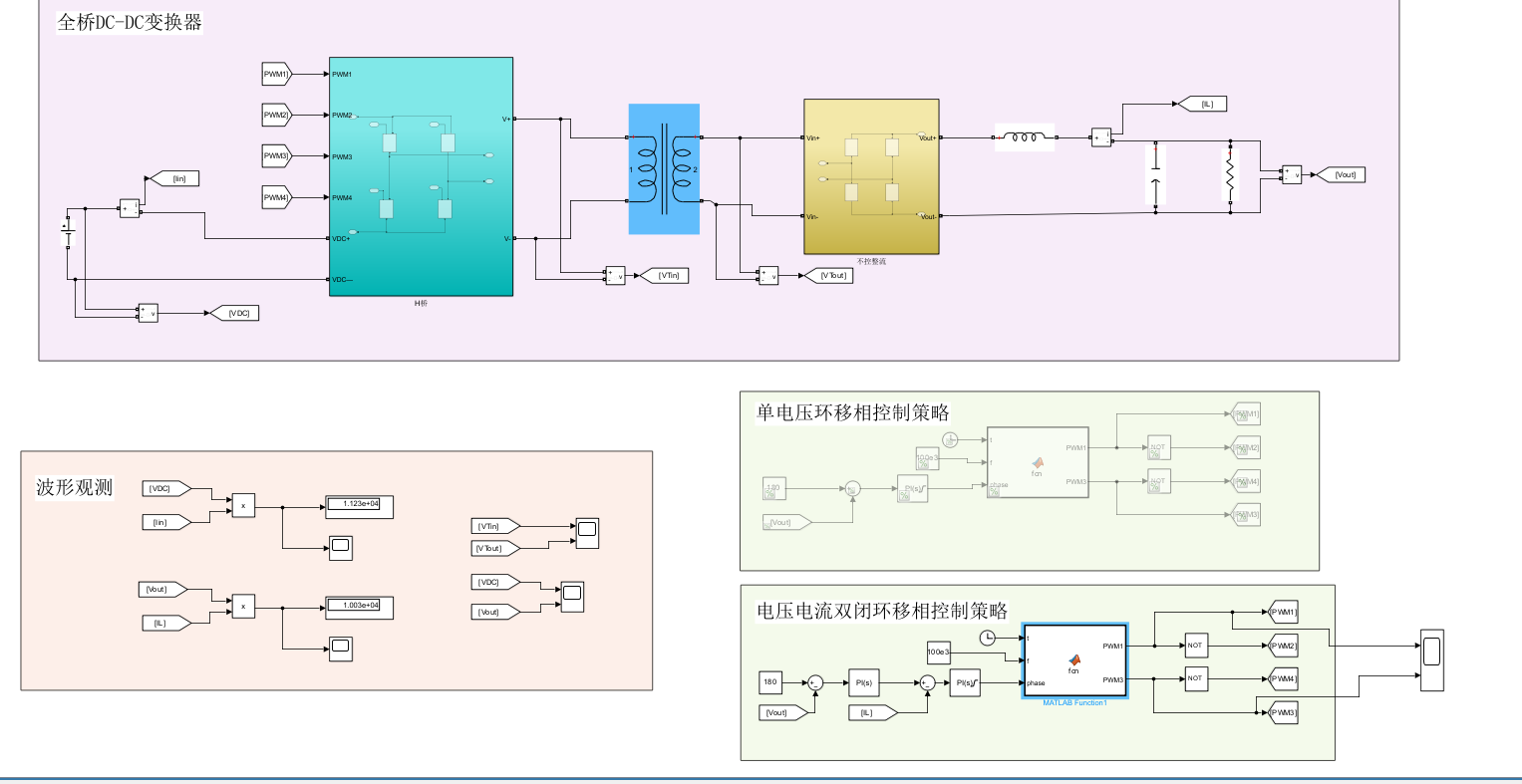

    笔者整理了全桥DC-DC变换器的移相控制策略simulink仿真模型，采用移相单电压环控制策略和移相电压电流双闭环控制实现稳压输出。附赠对应的仿真pdf文件。

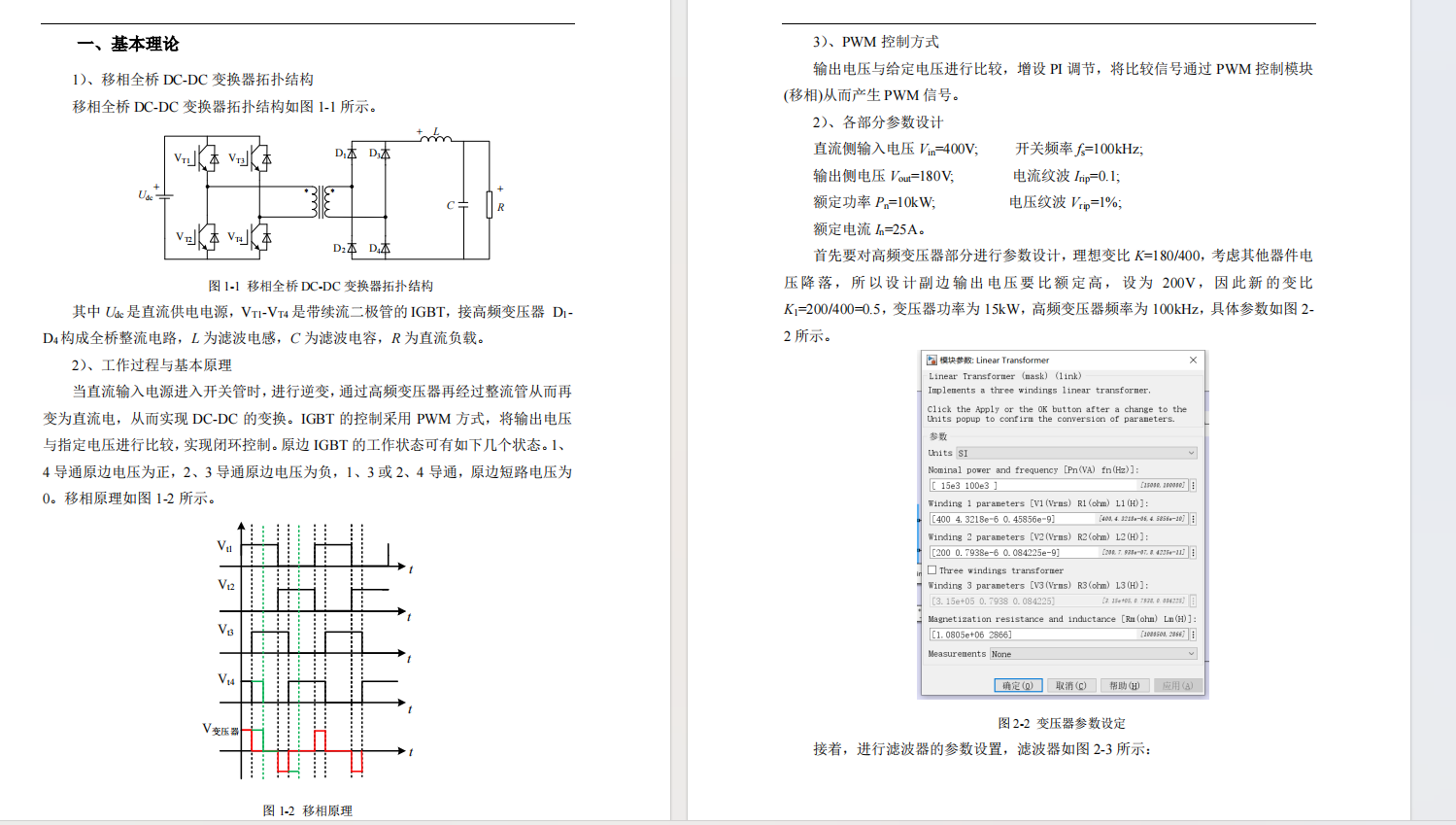

一、移相全桥 DC-DC 变换器拓扑结构

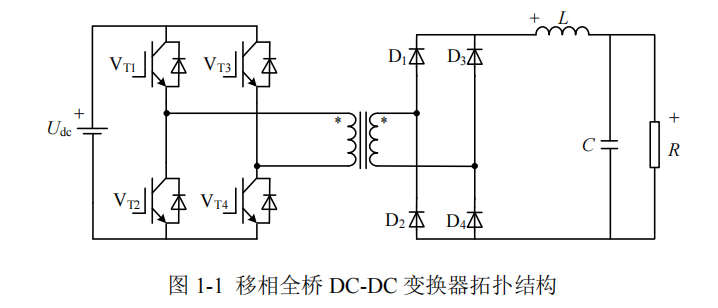

其中 Udc 是直流供电电源，VT1-VT4 是带续流二极管的 IGBT，接高频变压器 D1- D4 构成全桥整流电路，L 为滤波电感，C 为滤波电容，R 为直流负载。

二、工作过程与基本原理

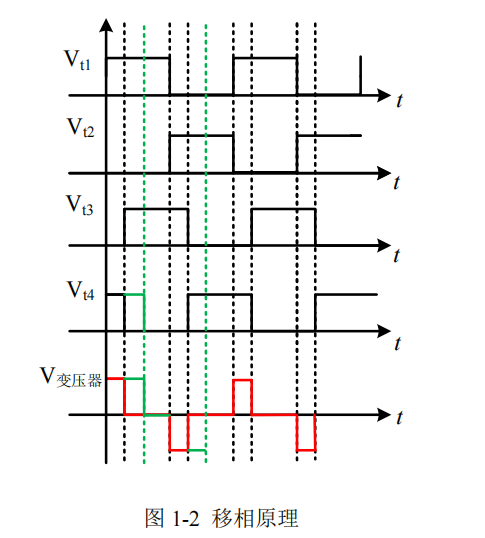

当直流输入电源进入开关管时，进行逆变，通过高频变压器再经过整流管从而再变为直流电，从而实现 DC-DC 的变换。IGBT 的控制采用 PWM 方式，将输出电压 与指定电压进行比较，实现闭环控制。原边 IGBT 的工作状态可有如下几个状态。1、 4 导通原边电压为正，2、3 导通原边电压为负，1、3 或 2、4 导通，原边短路电压为 0。

三、PWM 控制方式

1）、输出电压与给定电压进行比较，增设 PI 调节，将比较信号通过 PWM 控制模块

(移相)从而产生 PWM 信号。

2）、各部分参数设计

直流侧输入电压 Vin=400V; 开关频率 fs=100kHz;

输出侧电压 Vout=180V; 电流纹波 Irip=0.1;

额定功率 Pn=10kW; 电压纹波 Vrip=1%;

额定电流 In=25A。

首先要对高频变压器部分进行参数设计，理想变比 K=180/400，考虑其他器件电

压降落，所以设计 副边输出电压要比 额定高，设为 200V，因此新的变比 K1=200/400=0.5，变压器功率为 15kW，高频变压器频率为 100kHz。
