PowerDesigner快速的创建出数据库

开发工具与关键技术： MVC
作者： 罗培发
撰写时间：2020年 8月 17日
一：PowerDesigner快速的创建出数据库

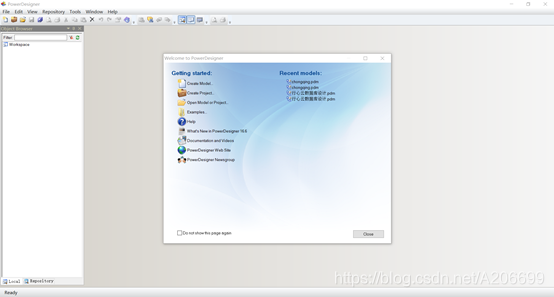

1.现在开始使用PowerDesigner创建数据库,首先运行程序,进入主界面:
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818104918988.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

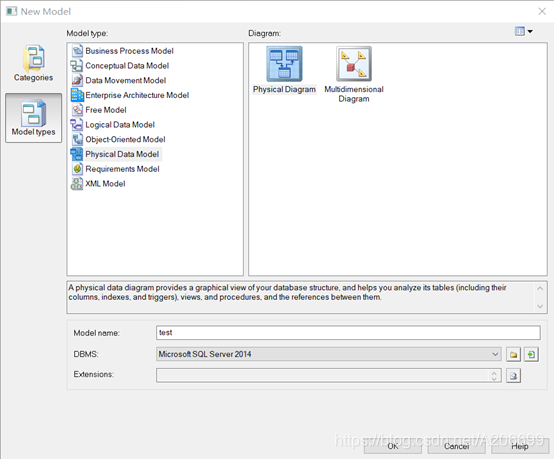

2.File—New Model—Physical Data Model—Physical Diagram—Model name 设置为test,DBMS属性设置为Microsoft SQL Server 2014
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818104927246.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

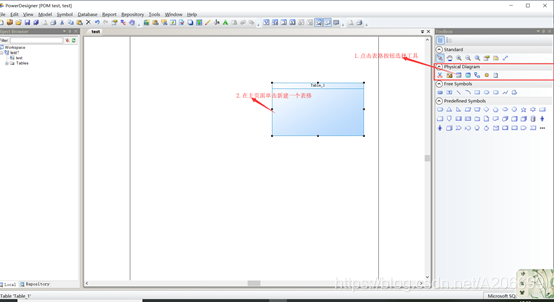

3.首先用表格工具创建一个表格模板
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/2020081810493580.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

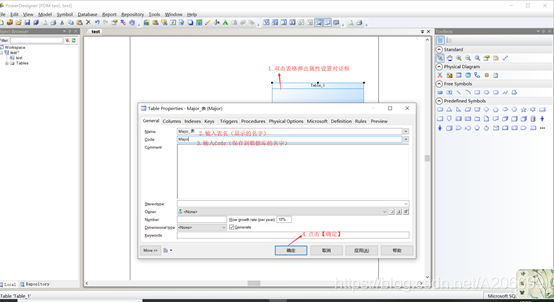

4.双击表格模板,设置属性,我们首先设置Major表
Name: 实体名字一般为中文如论坛用户
Code: 实体代号,一般用英文如XXXUser
Comment:注释对此实体详细说明。

 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818104943194.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

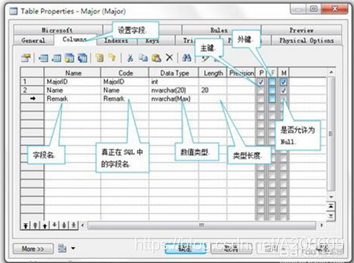

5.设置好表名,点击Columns标签,设置字段属性,设置如图所示:
Name: 字段名字一般为中文如论坛用户
Code属性代号一般用英文UID DataType
Domain域表示属性取值范围如可以创建10个字符的地址域
M:Mandatory强制属性，表示该属性必填。不能为空
P:Primary Identifer是否是主标识符，表示实体店唯一标识符
D:Displayed显示出来，默认全部勾选
![ 	](https://img-blog.csdnimg.cn/20200818105002350.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

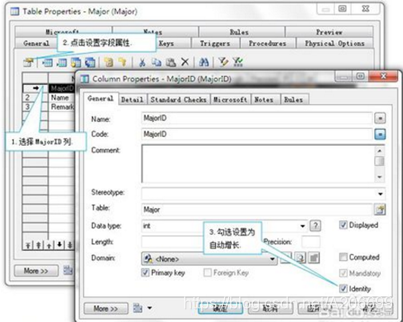

6.因为MajorID字段我们要设置为自动增长,所以要设置它的高级属性,选择MajorID字段,点击属性按钮,在General面板中勾选上Identity复选框:
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818105015681.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

7.确定后我们再创建一个Student表,字段设置如图所示:
 在这里插入图片描述![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818105048364.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

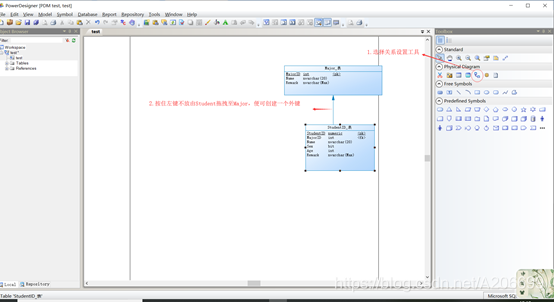

8.接着是为Student创建一个MajorID外键,使用PowerDesigner可以很轻松的完成这个工作,选择关系设置工具,在Student表上按住左键不放,拖拽至Major表,便可为Student表添加一个MajorID的外键:
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818105056986.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

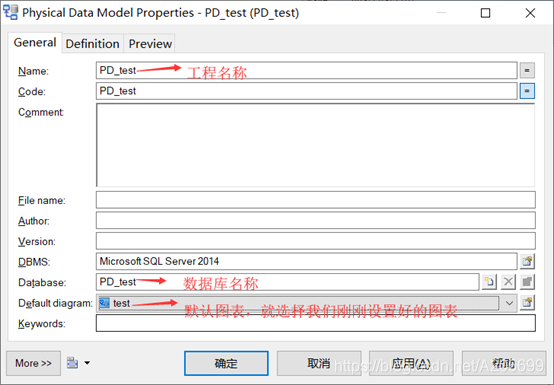

9.现在测试表已经设置好了,接着设置一下我们要生成的数据库吧,这些表都将被创建到该数据库中,我们在设计面板空白处右键—Properties,在弹出的属性设置对话框设置如下:
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818105108688.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

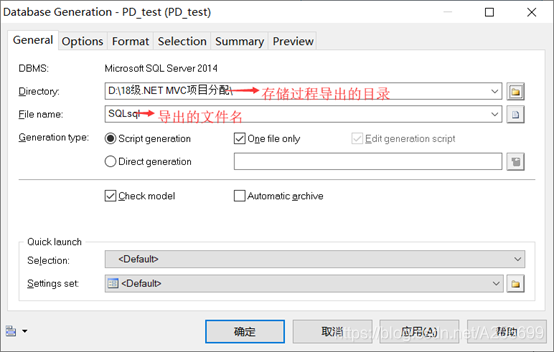

10. 好了,在此我们对新数据库的设置已经完成,但是在SQL中还是空空如也啊,我们要怎么把这边设计好的结构移植到SQLServer 2014中呢?执行操作:Database—Generate Database,设置好存储过程导出目录和文件名,点击确定即可:
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818105118139.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

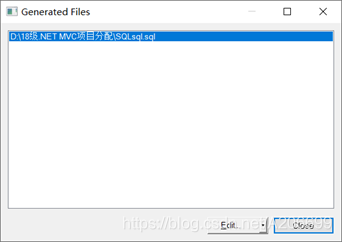

11.到你的导出目录,就可以看见导出的数据库创建存储过程了,打开SQL,执行一下,你就会看到数据库被神奇的创建好了
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818105123516.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

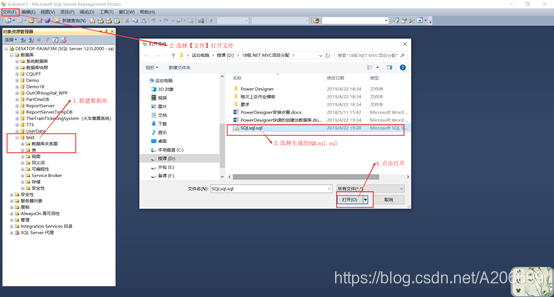

12.（1）新建数据库
打开数据库，新建数据命名test,选择号保存数据库的路径；
（2）选择【文件】-》【打开】-》【文件】弹出打开文件弹出框，选择生成的脚本文件。点击【打开】
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/2020081810513127.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

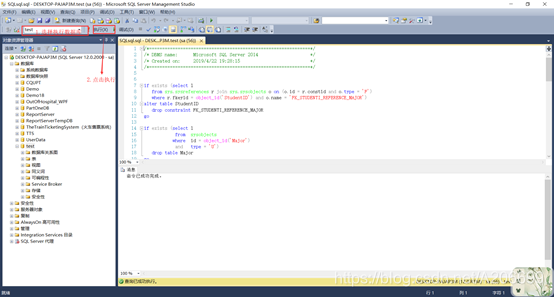

13.选择操作的数据库是test,然后点击【执行】执行脚本文件。
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818105143759.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)

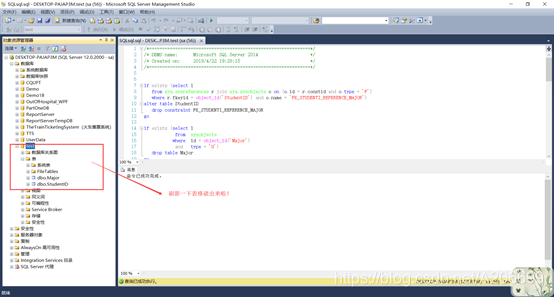

14.命令执行成功后，刷新一下test，我们的数据库就生成啦。
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200818105154691.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0EyMDY2OTk=,size_16,color_FFFFFF,t_70#pic_center)
