Visio绘画弯曲线 波浪线 连续曲线 的几种方法

        很多朋友都需要使用Visio进行一些科研绘图以及简单示意图的绘画，visio关于弯曲线 波浪线 连续曲线的画法也没有CAD来得直观，本篇文章将介绍3种方法来实现本文标题所述内容，仅供参考。

        方法1（快速绘画，但不美观）：

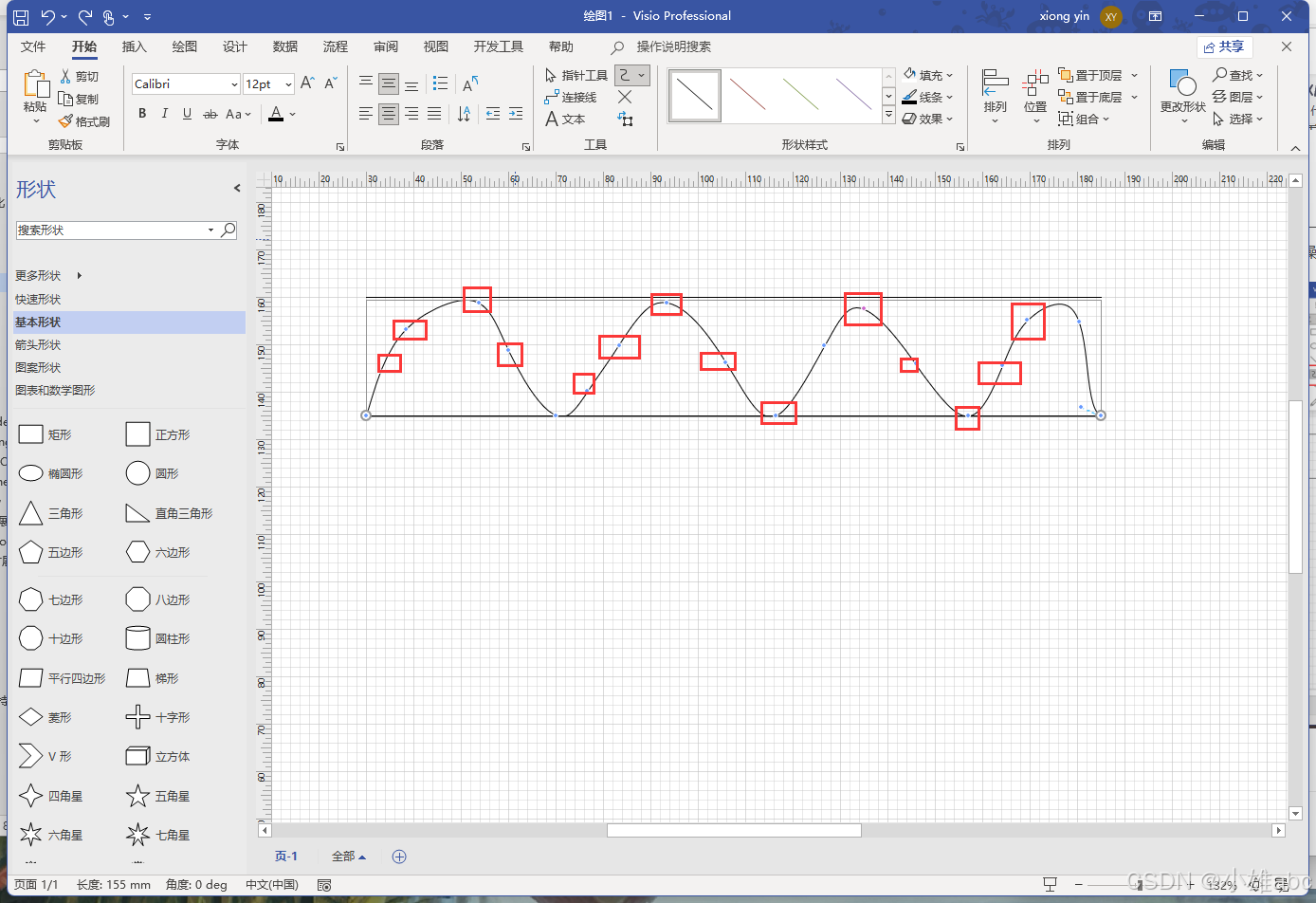

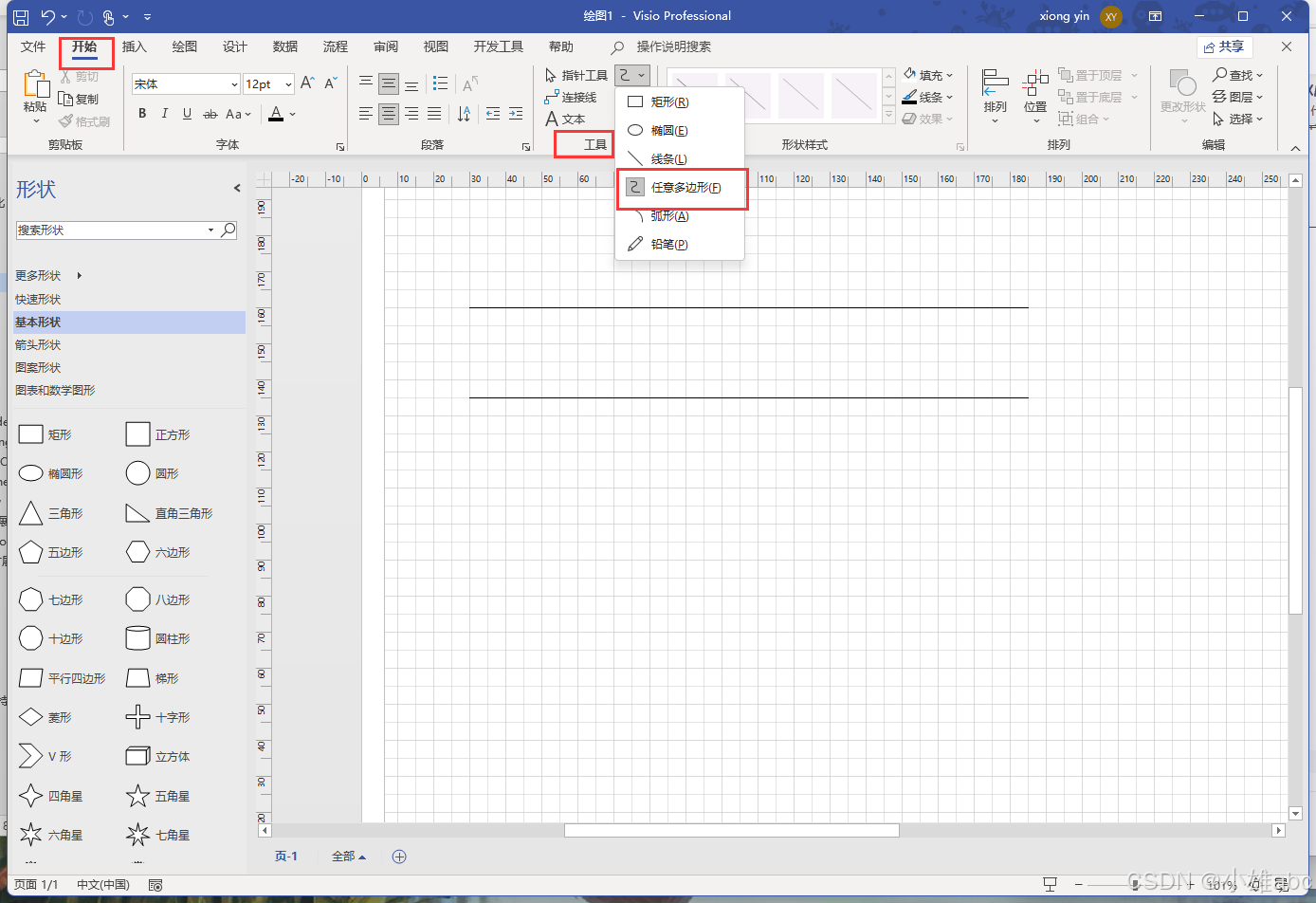

        提前在画布上绘画两条直线（用于限定将要绘画的曲线位置，绘画完曲线后删除即可）； 在“开始”这一栏下“工具”里选择“任意曲线”，在两条直线之间选择一个起始点按住鼠标，手动绘制连续曲线，最后通过控制红框中显示的点手动调整曲线美观程度。操作流程如下图所示：

        方法2（繁琐，但美观并且规整）：

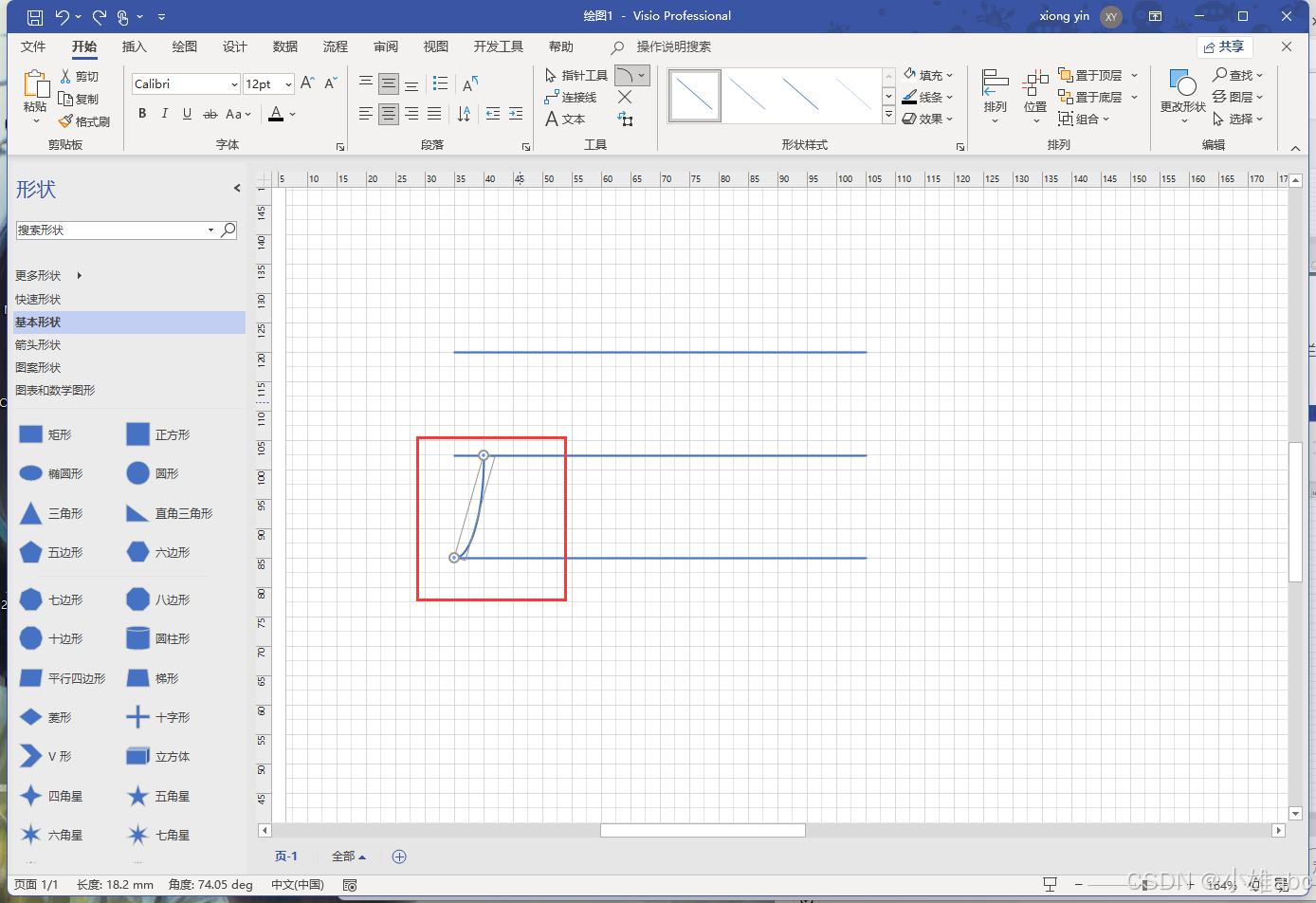

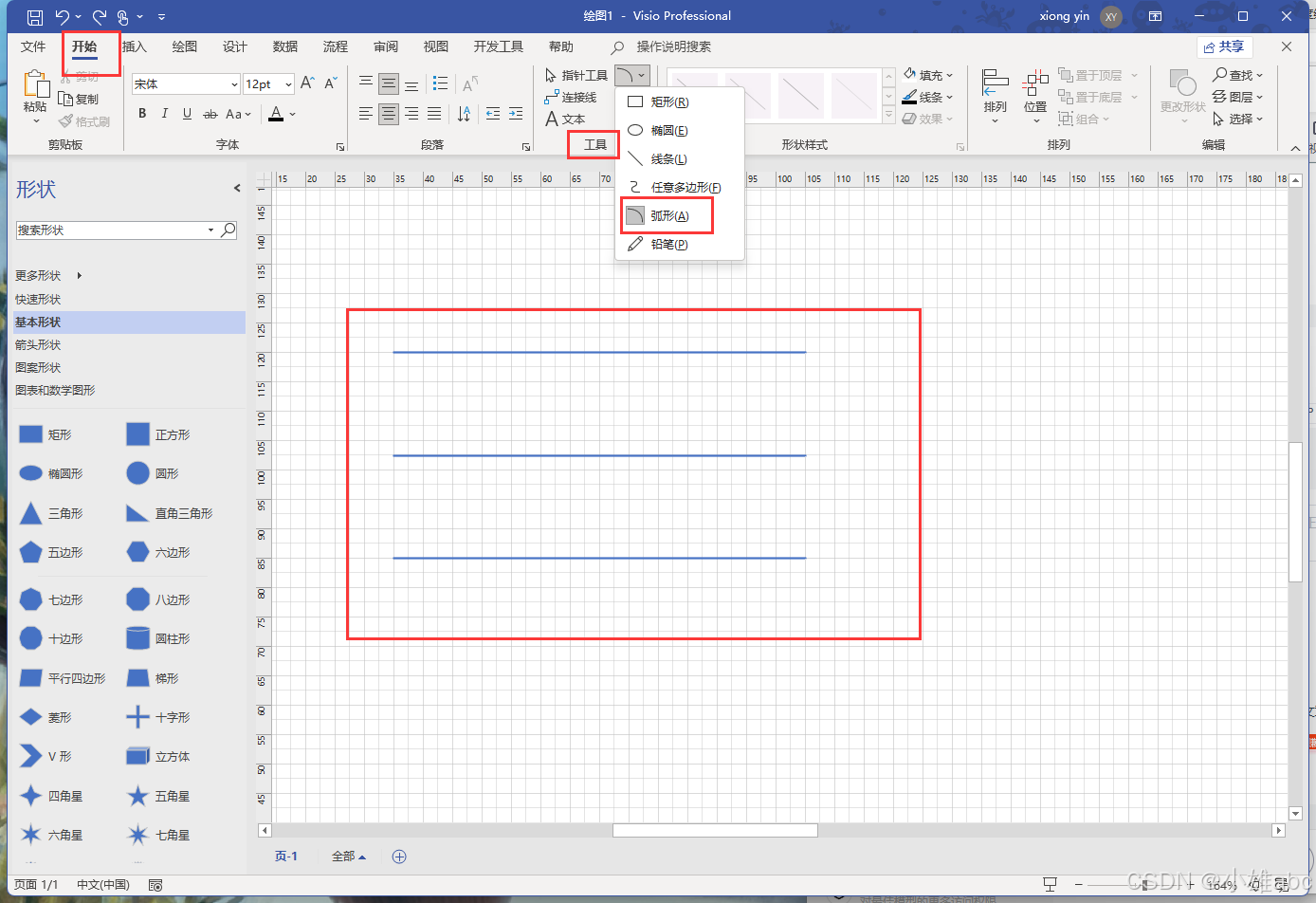

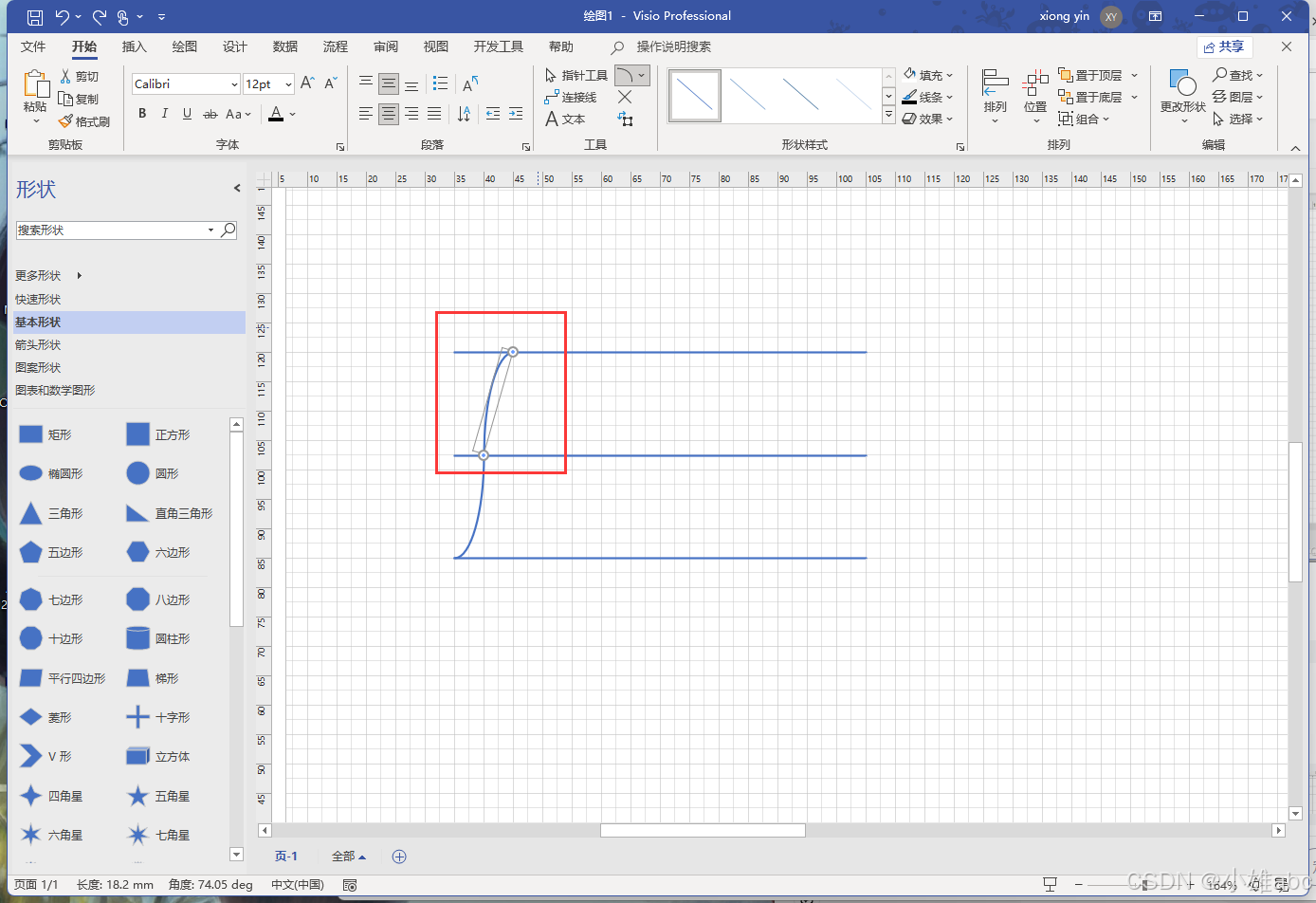

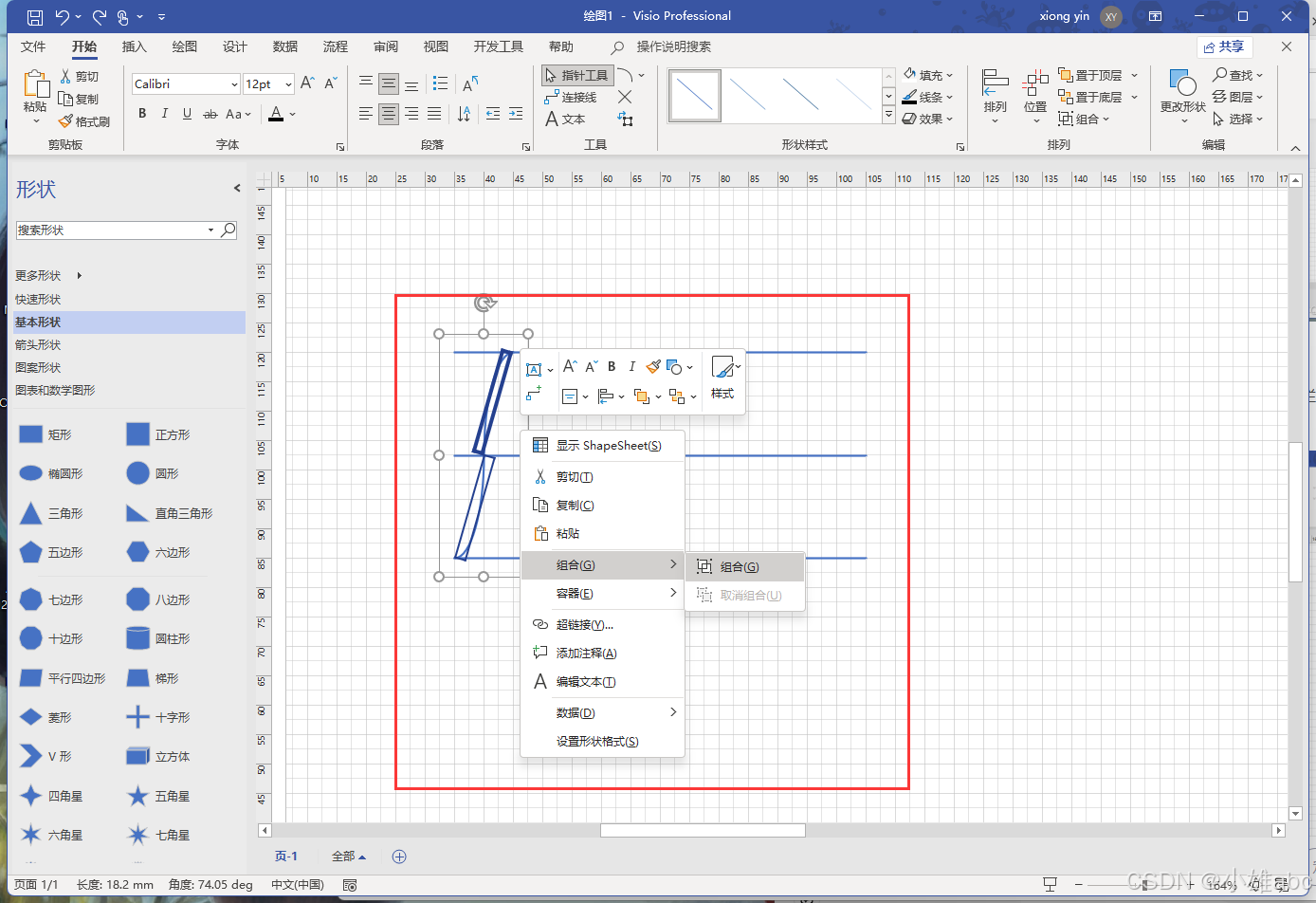

        先绘制三条等距离的直线（用于限定后面所绘画曲线的位置）， 在“开始”这一栏下“工具”里选择“弧线”，依次绘画两段弧线，选中两条弧线，右击鼠标在出现的选项里选择“组合”，此时两条曲线组合为一个图形（此时可删除三条直线）。如下图所示：

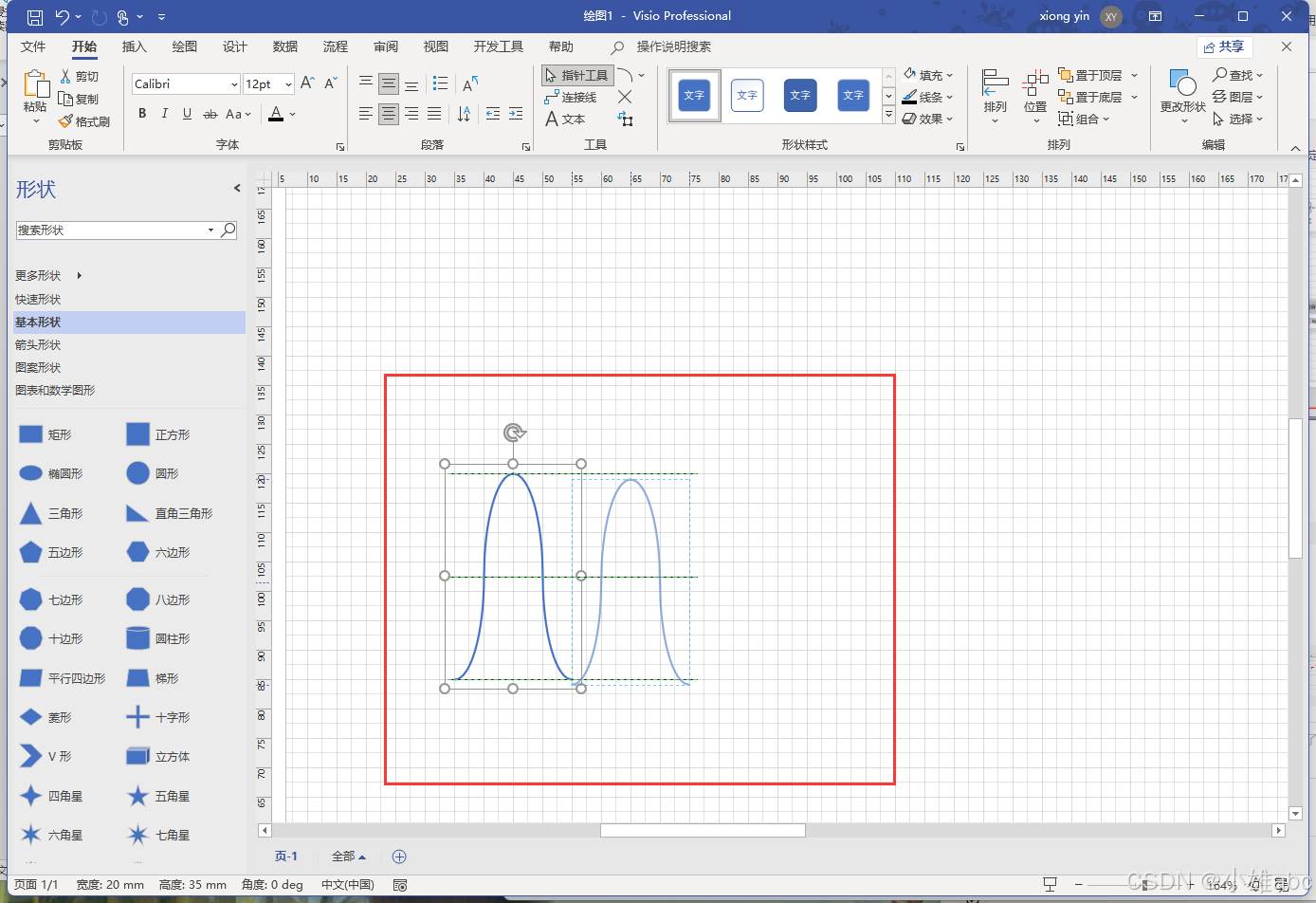

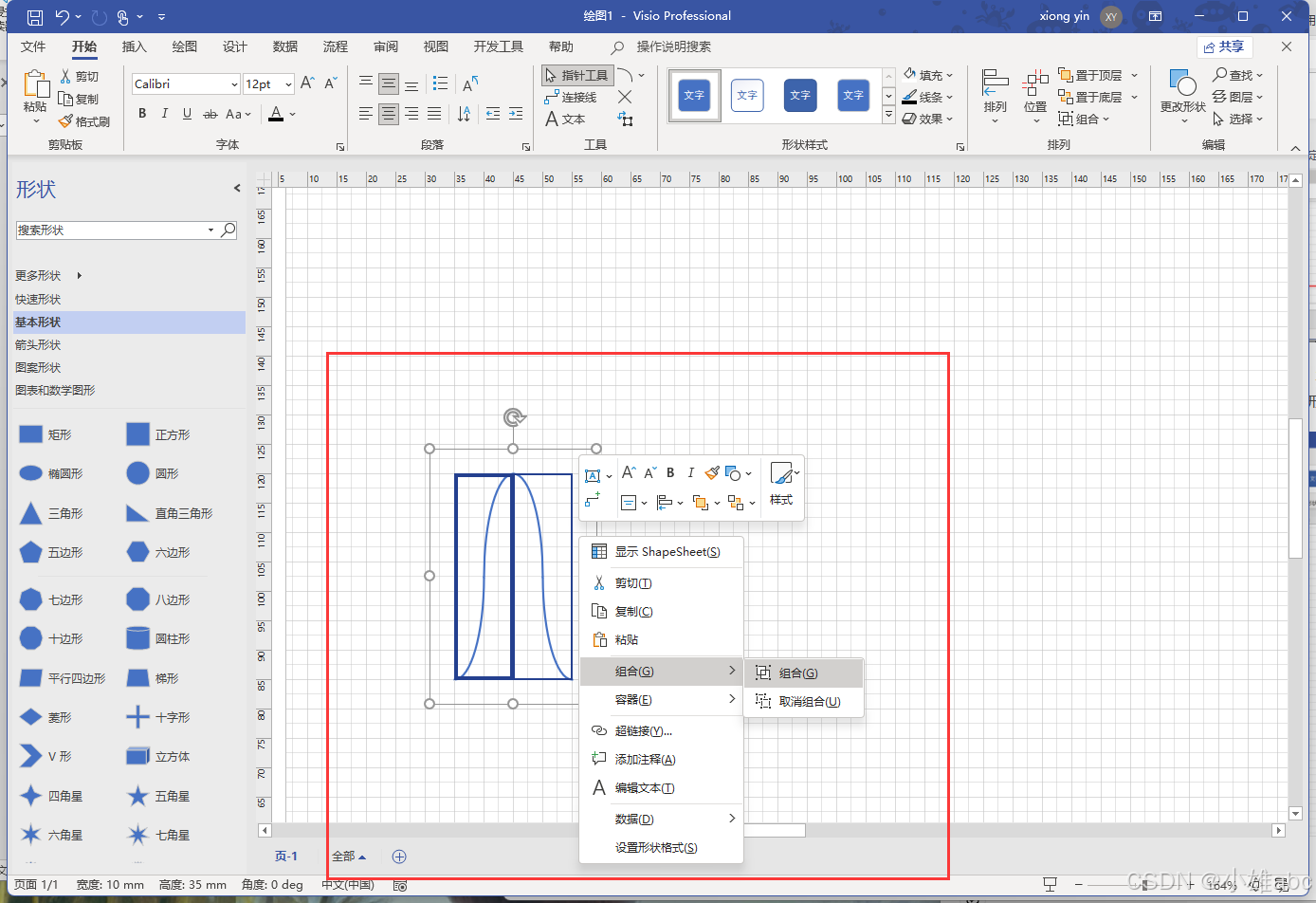

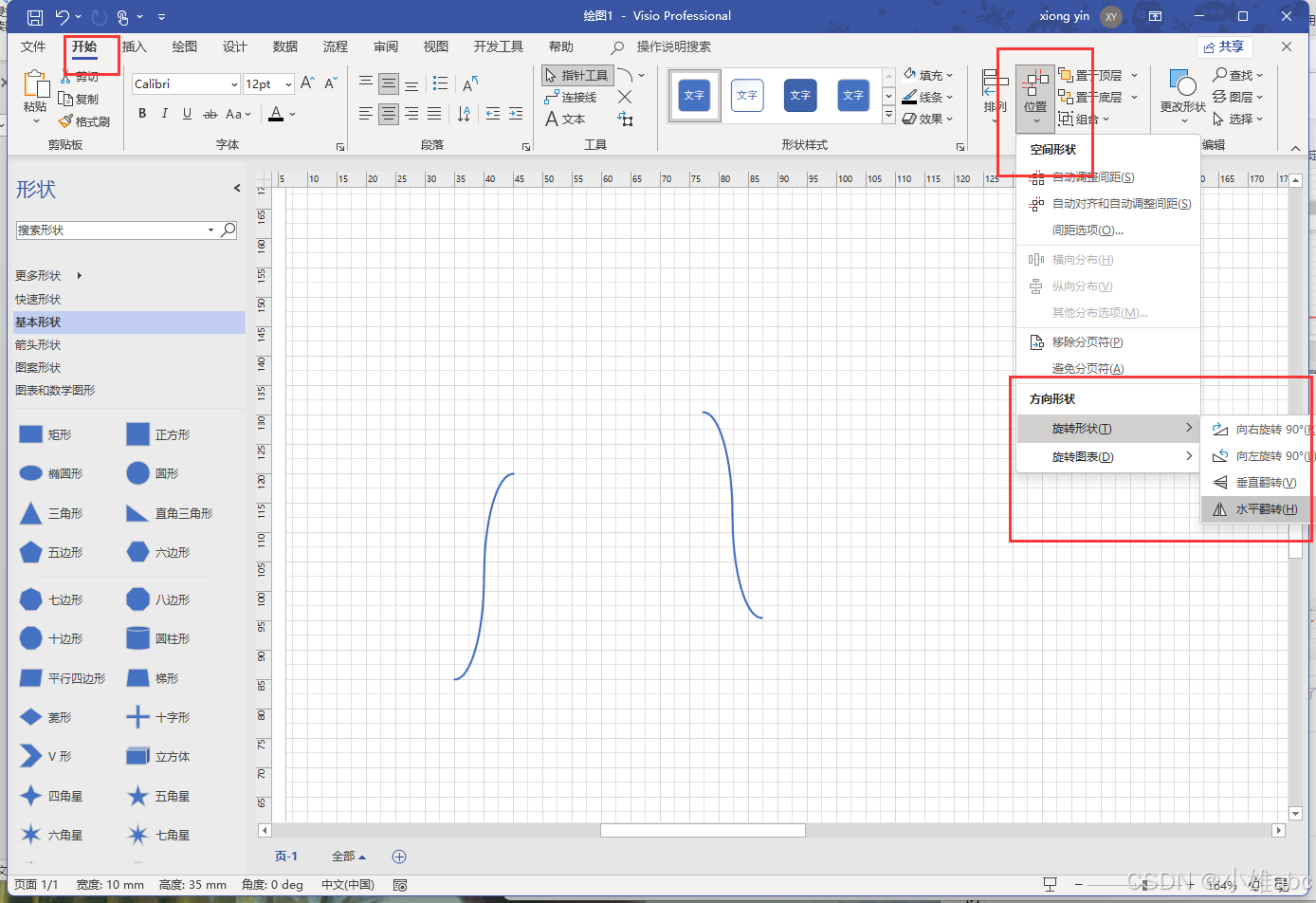

        选择组合好的图形，对其进行复制；选中复制的图形，在“开始”这一栏下“位置”里“旋转形状”选择“水平翻转”，然后移动翻转过后的图形将其与第一个图形拼接后，再次进行“组合”。如下图所示：

        组合完成后，对其进行移动复制粘贴即可；可鼠标进行复制粘贴；也可鼠标选中图形，按住shift+ctrl键，拖动鼠标进行平移复制。重复复制粘贴即可得到弯曲曲线。

        方法3（较方法2快速，美观并且规整）：

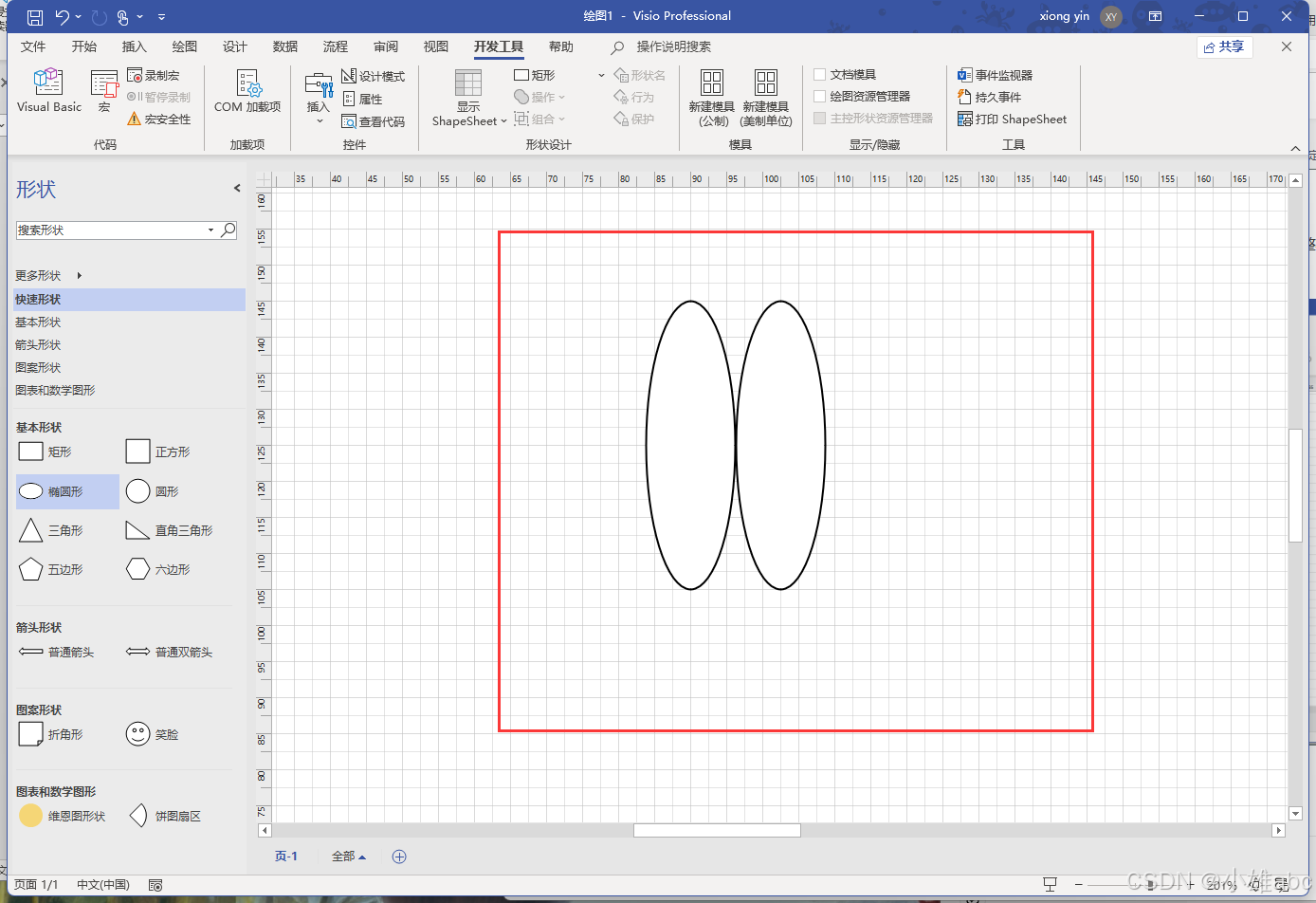

        先在“形状”栏“快速形状”里拖动“椭圆形”出来，然后调整椭圆的形状到合适弯曲曲线的程度，然后复制椭圆，并与原先的椭圆并行相切对齐。

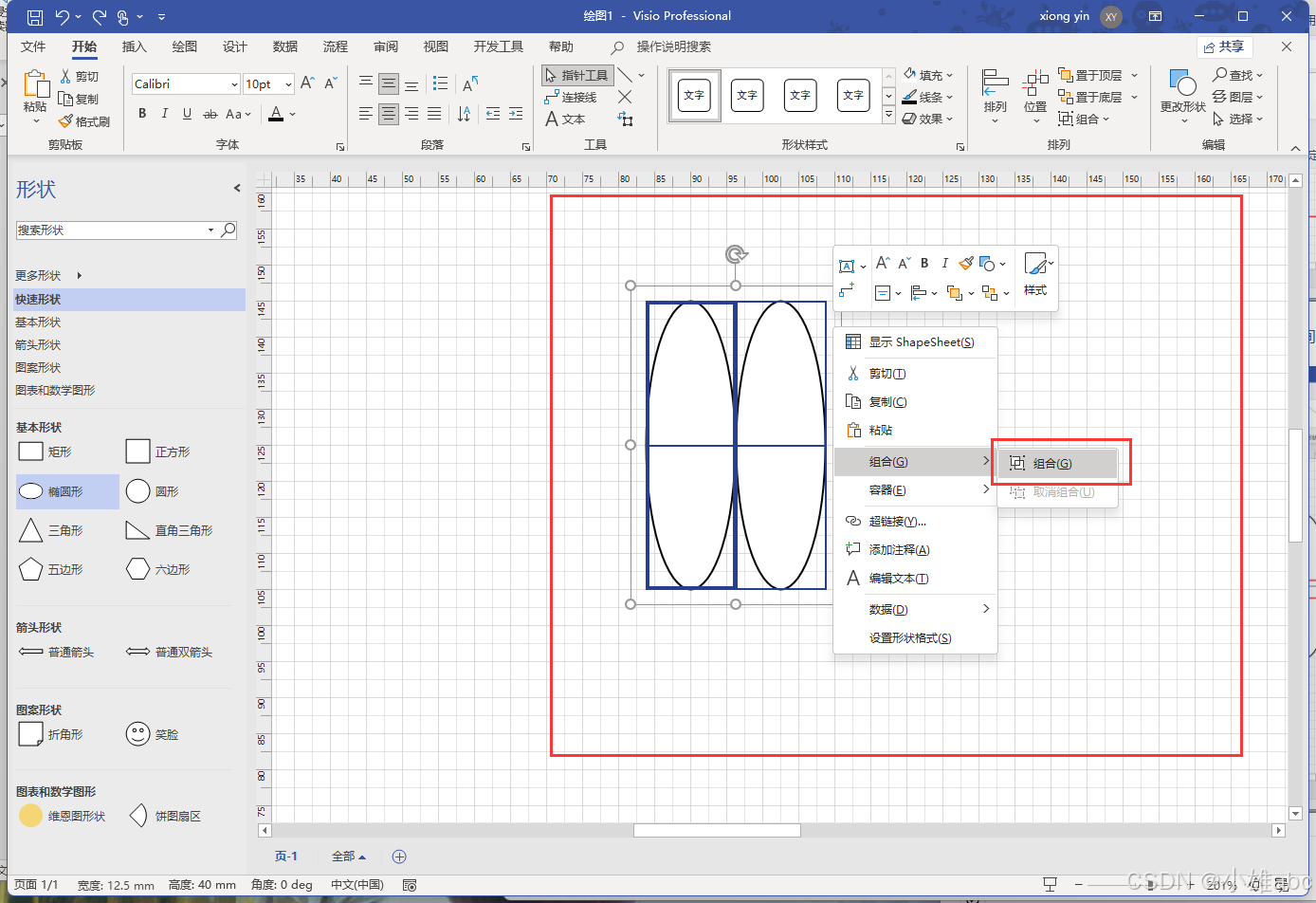

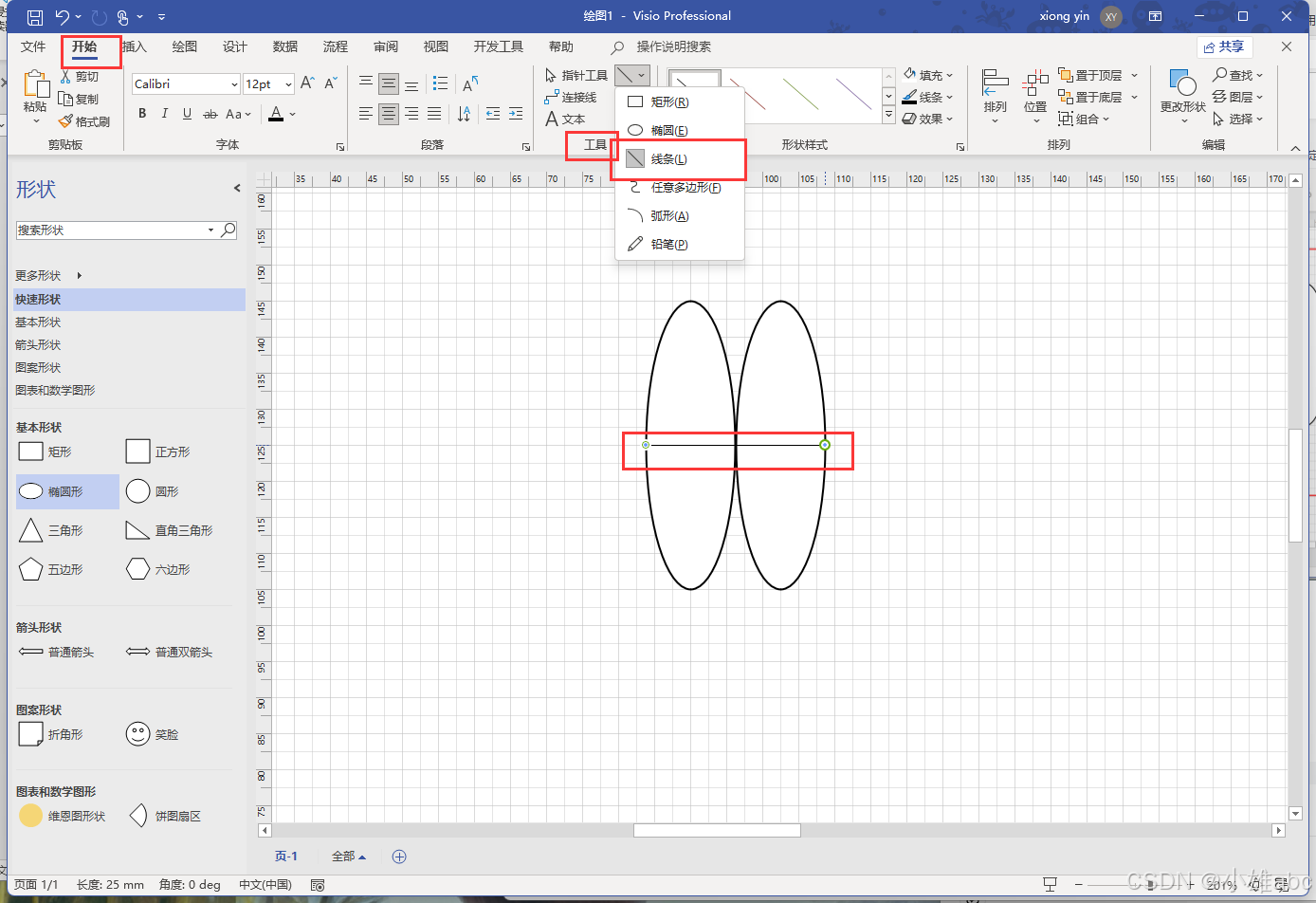

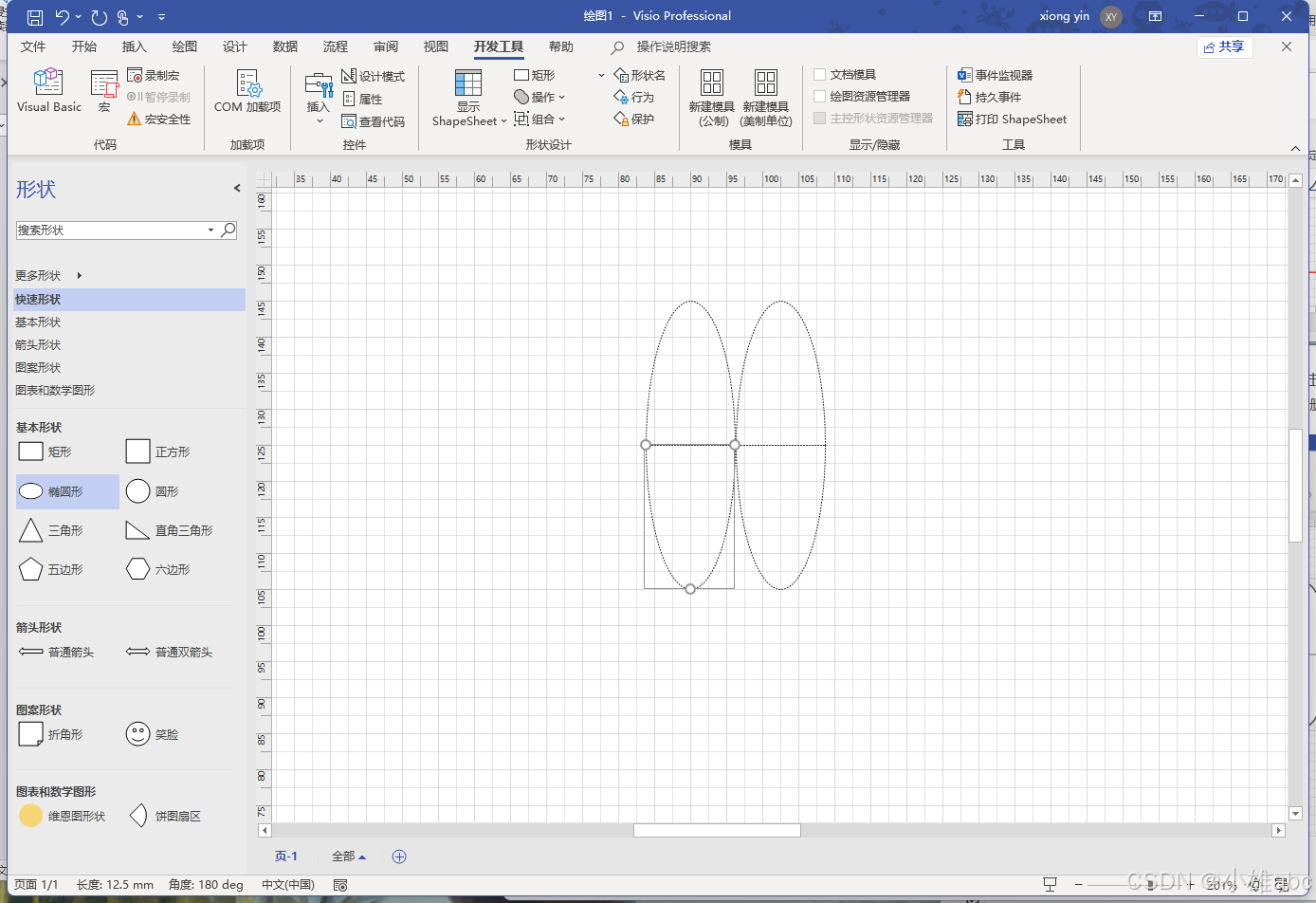

        在“开始”这一栏下“工具”里选择“线条”，在两个椭圆中间画一条线（刚好吸附在椭圆线上），将所有图形选中，右击鼠标，点击“组合”。

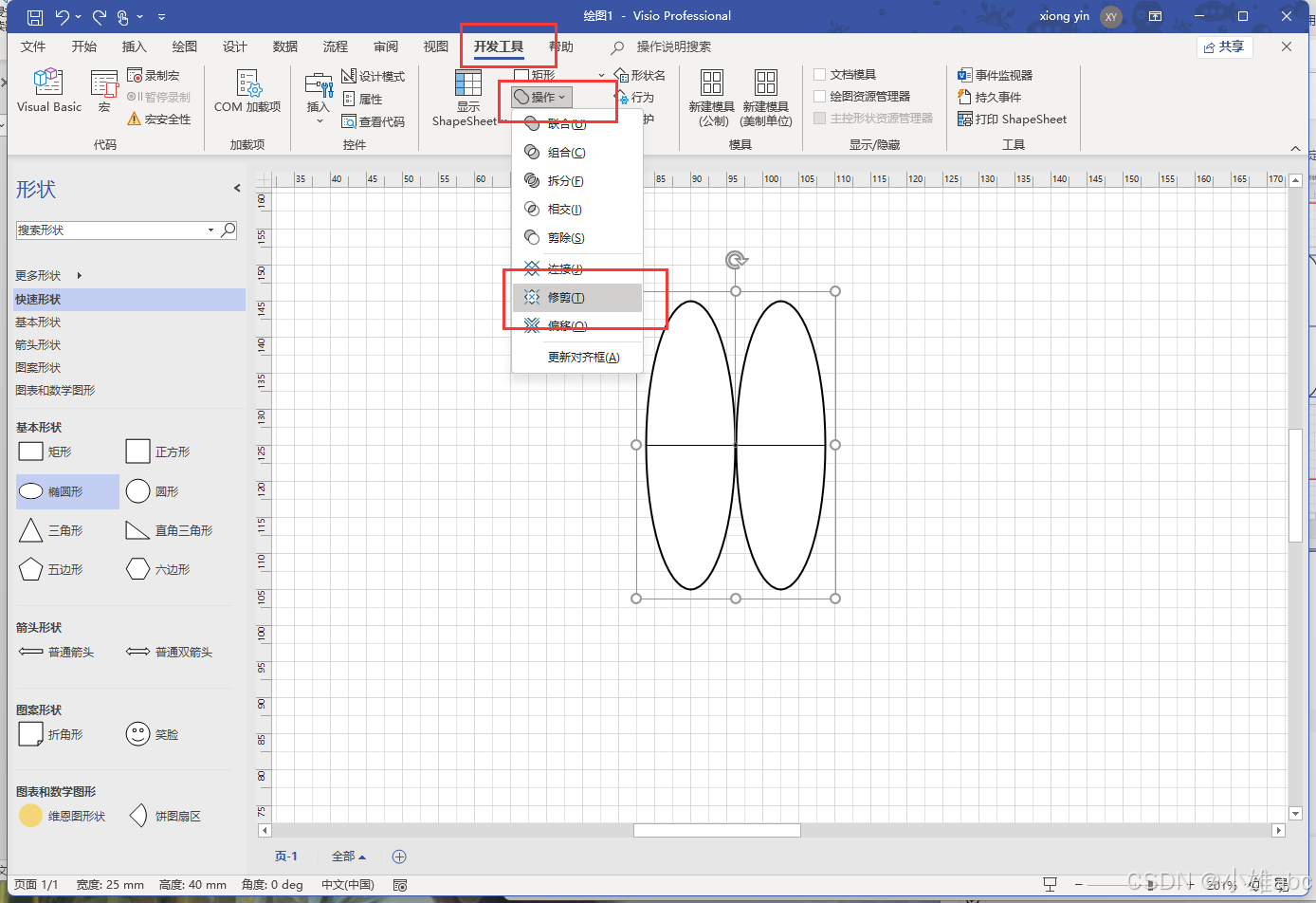

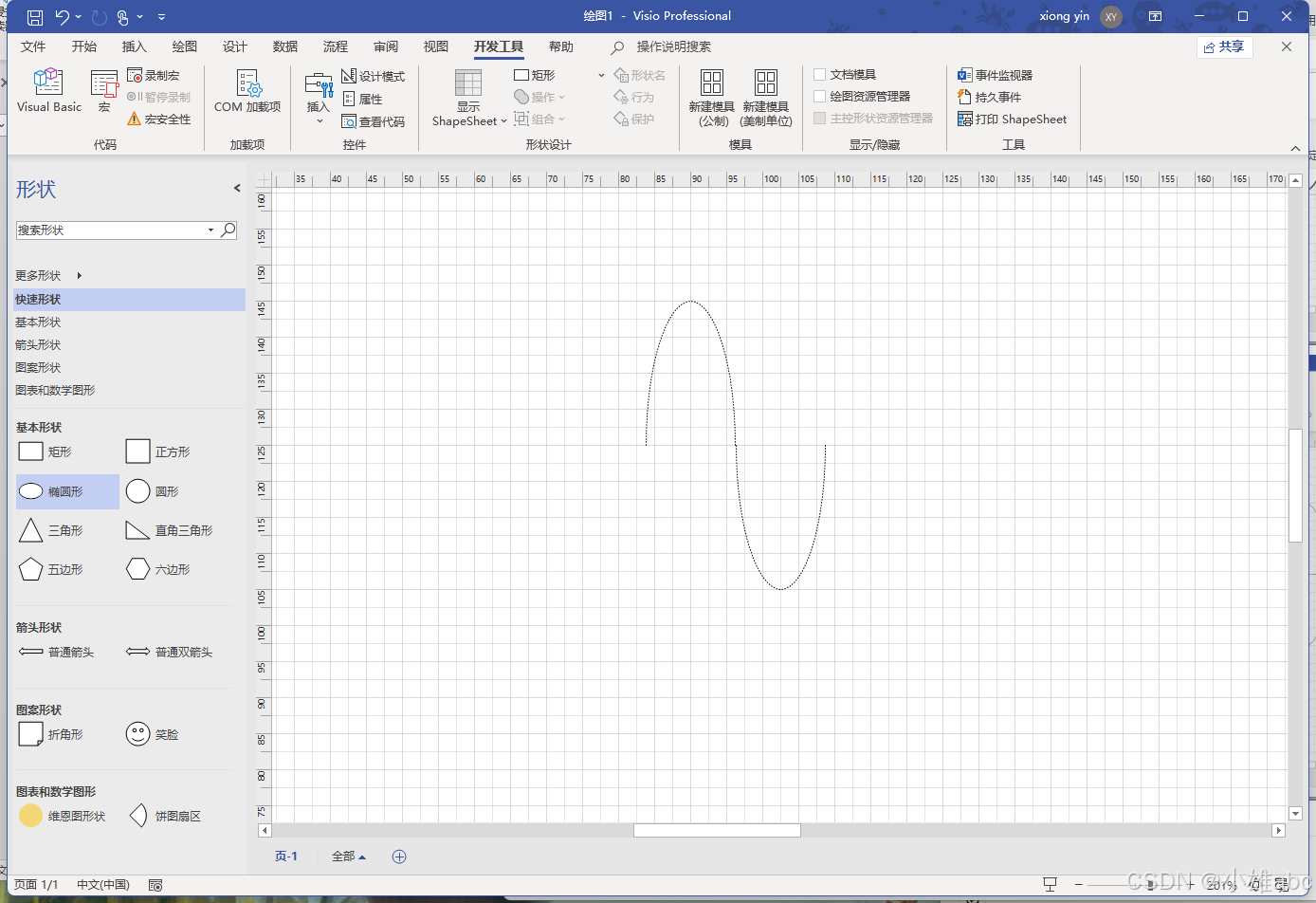

        选中组合的图形，然后在“开发工具”这一栏“操作”里点击“修剪”。然后选中的图形会变虚线，用鼠标选中要删除的部分，按“delete”或“backspace”键进行删除操作，删除后的图形如下图所示：

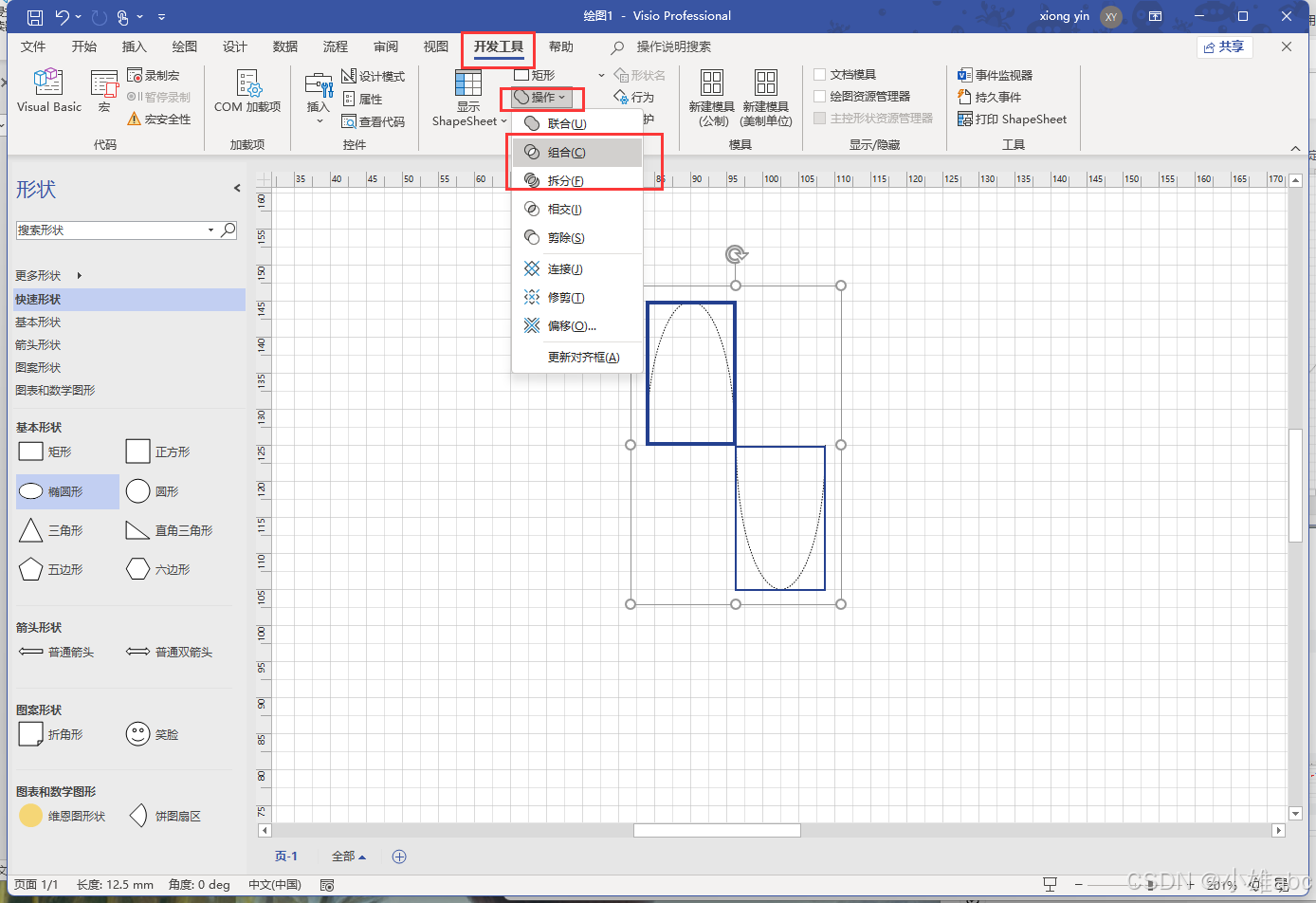

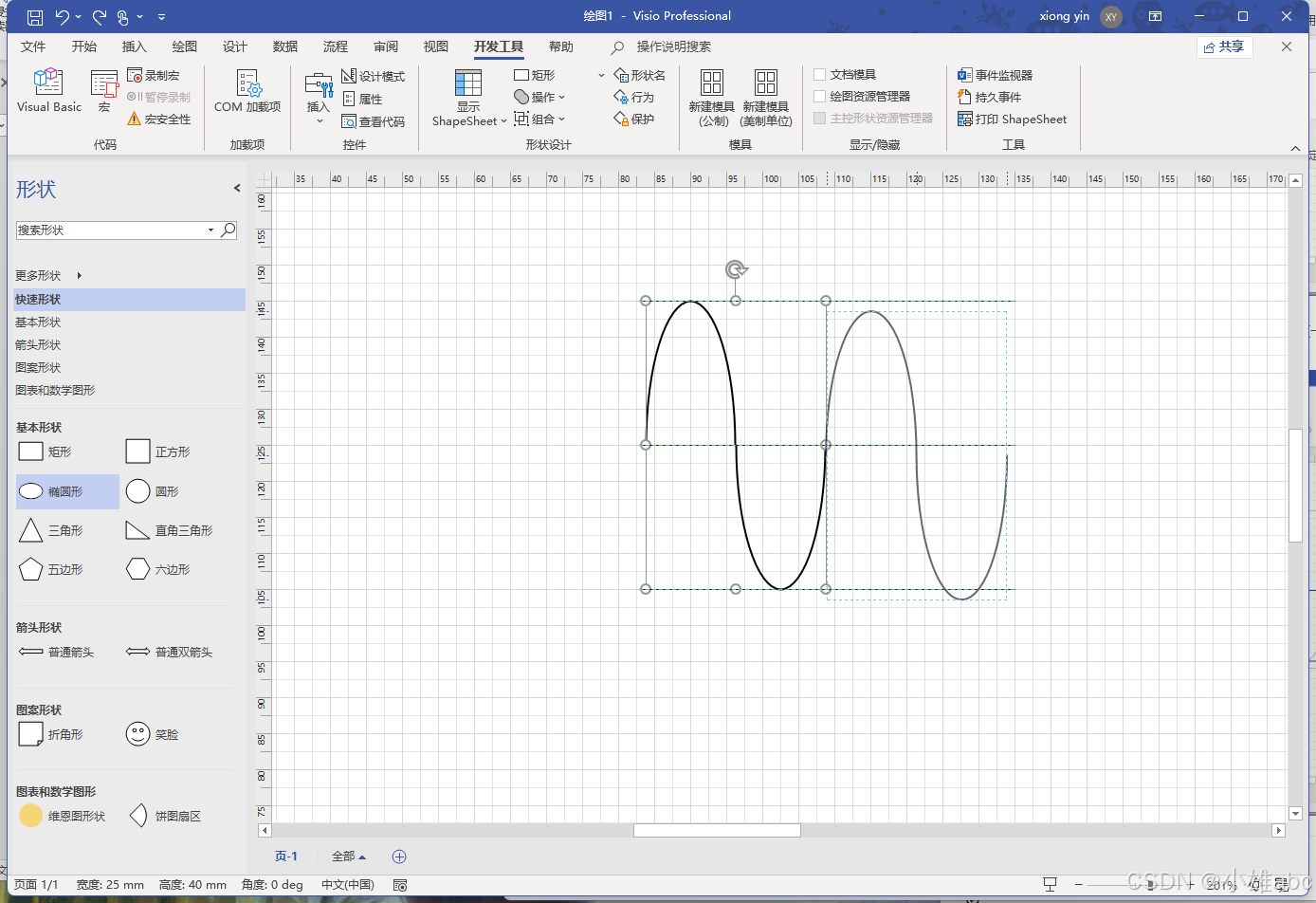

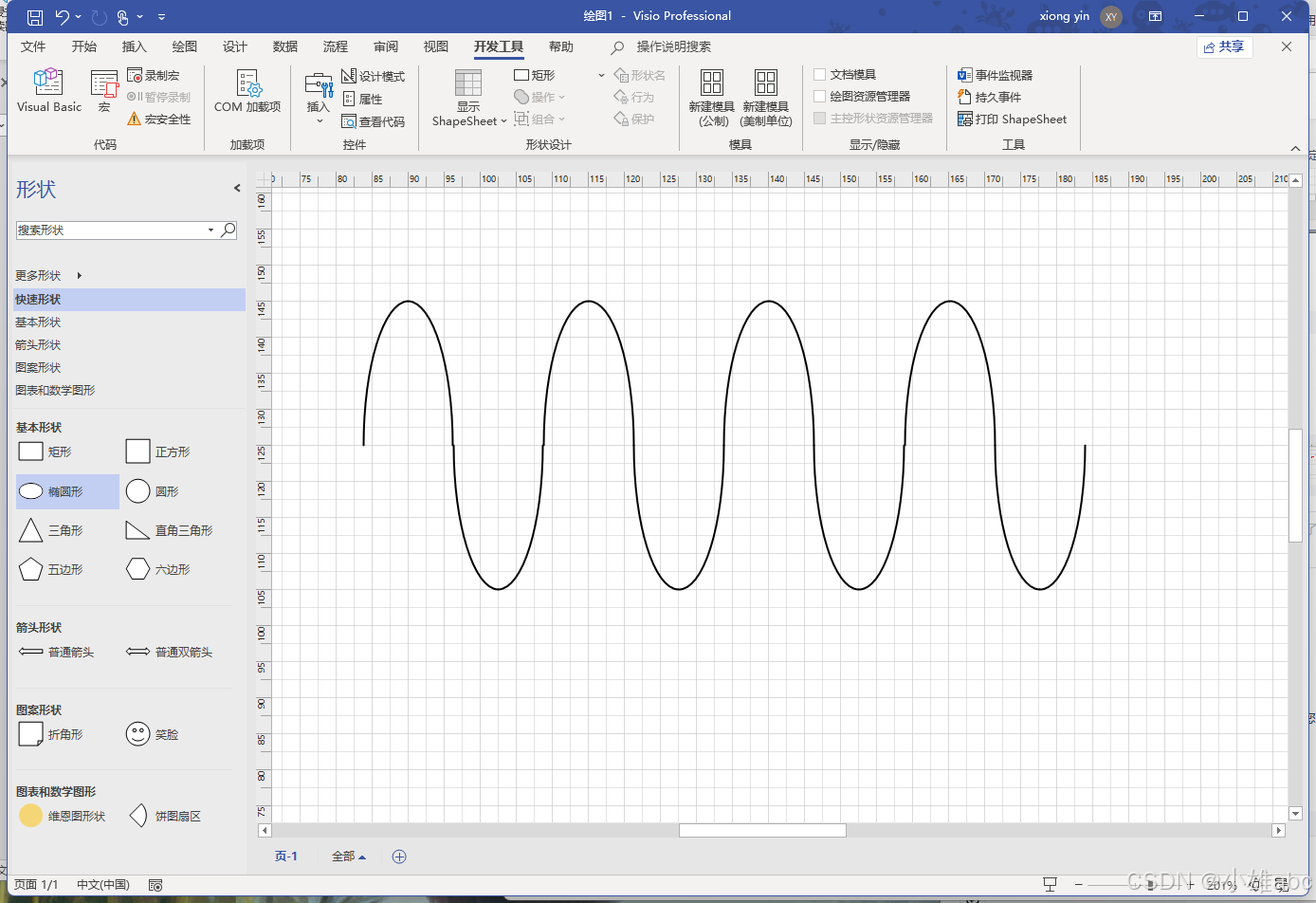

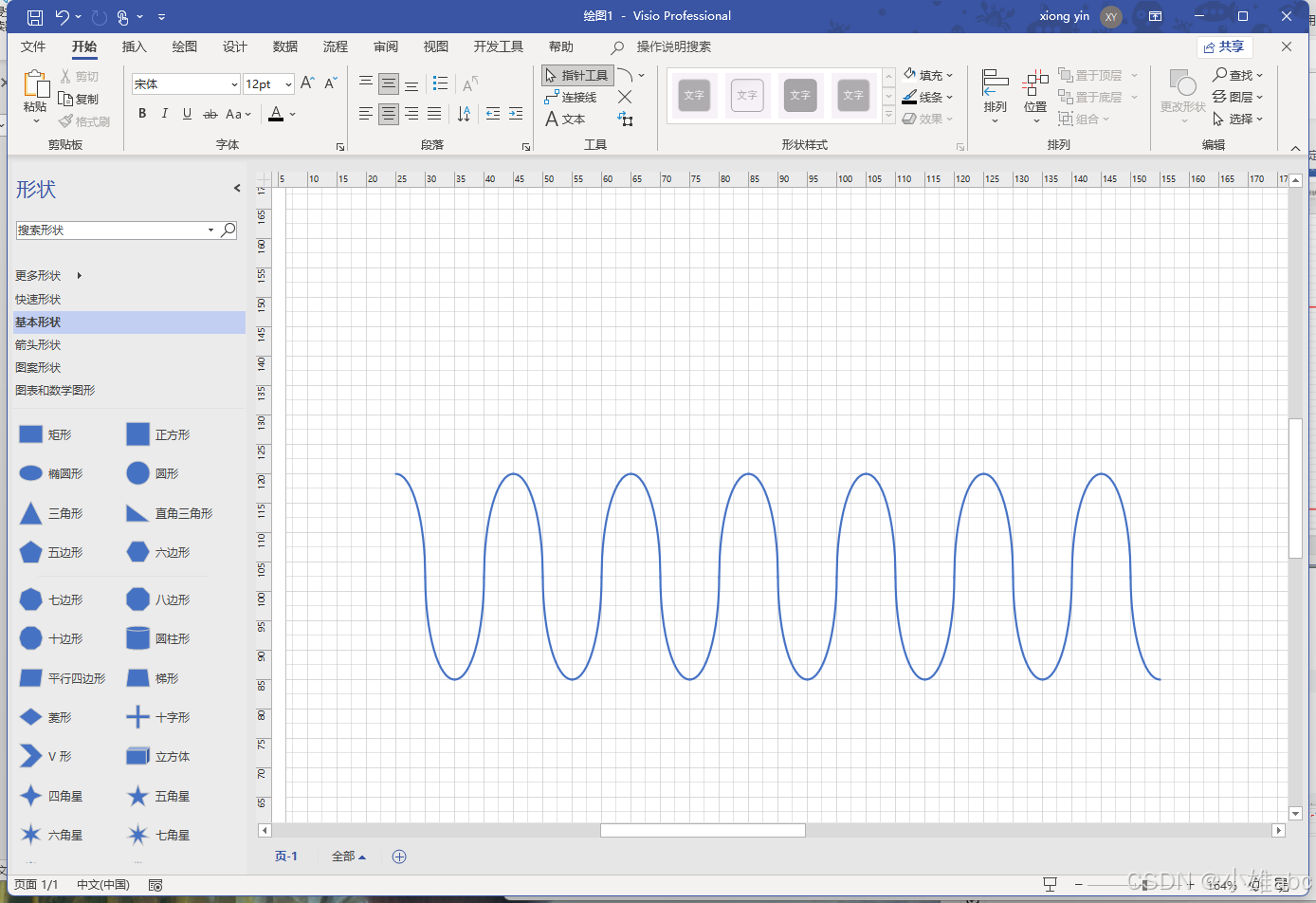

        然后全选删除后剩余的虚线图形，然后在“开发工具”这一栏“操作”里点击“组合”，即可还原成实线图形。然后按照方法2最后的复制粘贴操作，即可绘画出想要的弯曲曲线图形。

        本文通过介绍Visio绘画弯曲线 波浪线 连续曲线 的几种方法思路，也可以用来绘制其他需要重复操作的图形。

        如有不足之处，还请各位批评指正！
