draw.io基础操作、大模型代码高效画图和批量操作图形

风暴之零

已于 2025-04-02 09:41:51 修改

阅读量2.6w

点赞数 22

文章标签： draw.io 学习笔记

于 2023-12-29 22:55:27 首次发布

本文链接：https://blog.csdn.net/A41915460/article/details/135298487

版权

本文详细介绍了如何在draw.io中进行基础操作，如链接、变形、复制、插入表格，以及高级功能如在线打开、插入图片、使用Mermaid语言生成流程图、批量图形修改和图码转换。还涉及了Diagrams库、WPS/Office集成和数学公式输入等内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

一、基础操作

1、链接

两中链接的区别在于点绿色的点还是蓝色的箭头。

1.1、自动连接图形

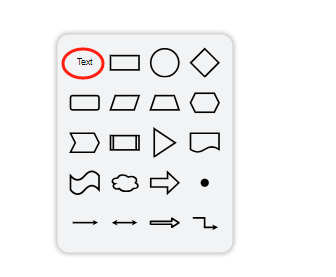

鼠标放在图形上，点击出现的箭头，会自动出常用图形
1.2、两种连接类型
（1）、固定连接
如果拖动其中一个图形的话，固定链接的形状会是曲线连过去。

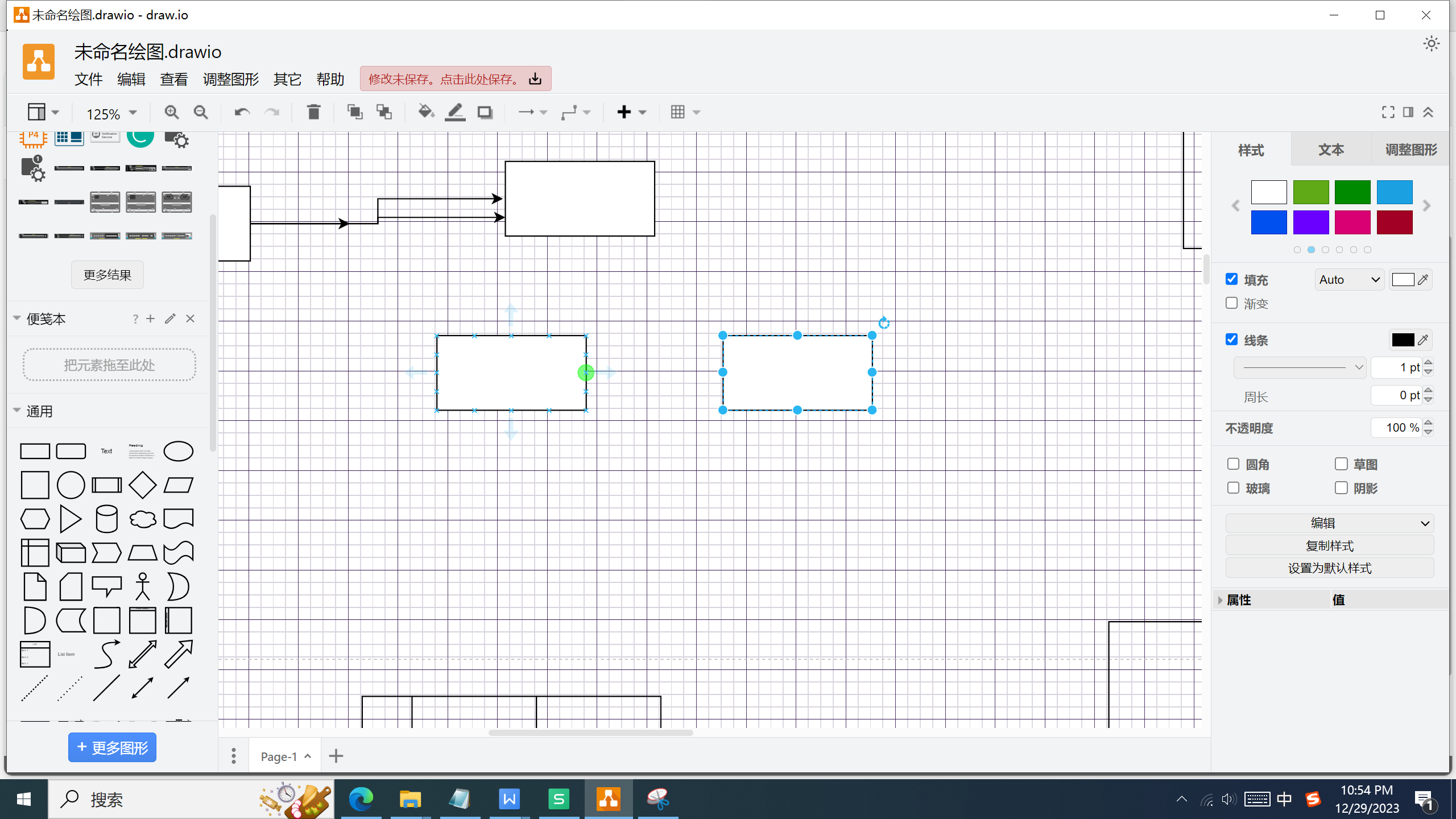

方法：不要点击左边图形+鼠标放在边框上面左边出现绿圆点+鼠标左键点击图形的绿圆点不放+拖动链接另外一个图形的绿圆点。

在这里插入图片描述

在这里插入图片描述
（2）浮动连接
如果拖动其中一个图形的话，固定链接的形状会自动变为直线连接。
实现方法1：鼠标放在图形边缘等待出现蓝色箭头，鼠标左键点击图形上的箭头不放+拖动链接到另外一个图形+再往前靠一点另外一个图形会变成蓝框+松手。
实现方法2：将两个图形靠近，点箭头自动连过去。

在这里插入图片描述

2、等比例变形

shift+小蓝点

3、复制

ctrl+d 快速复制
ctrl+拖动鼠标快速复制
ctrl+c/v 复制+粘贴

4、插入表格

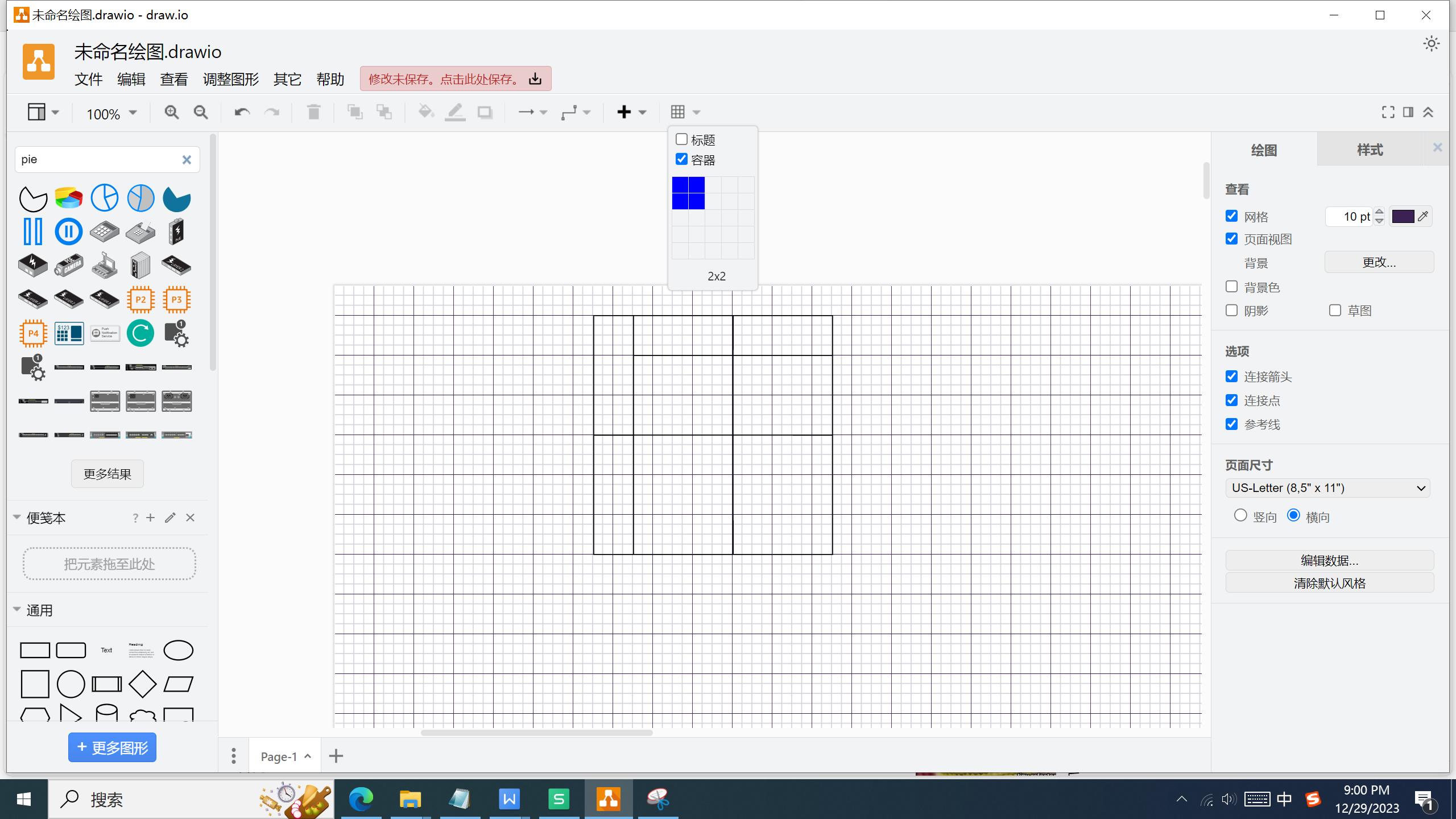

点击表格图标选择插入图表形状。

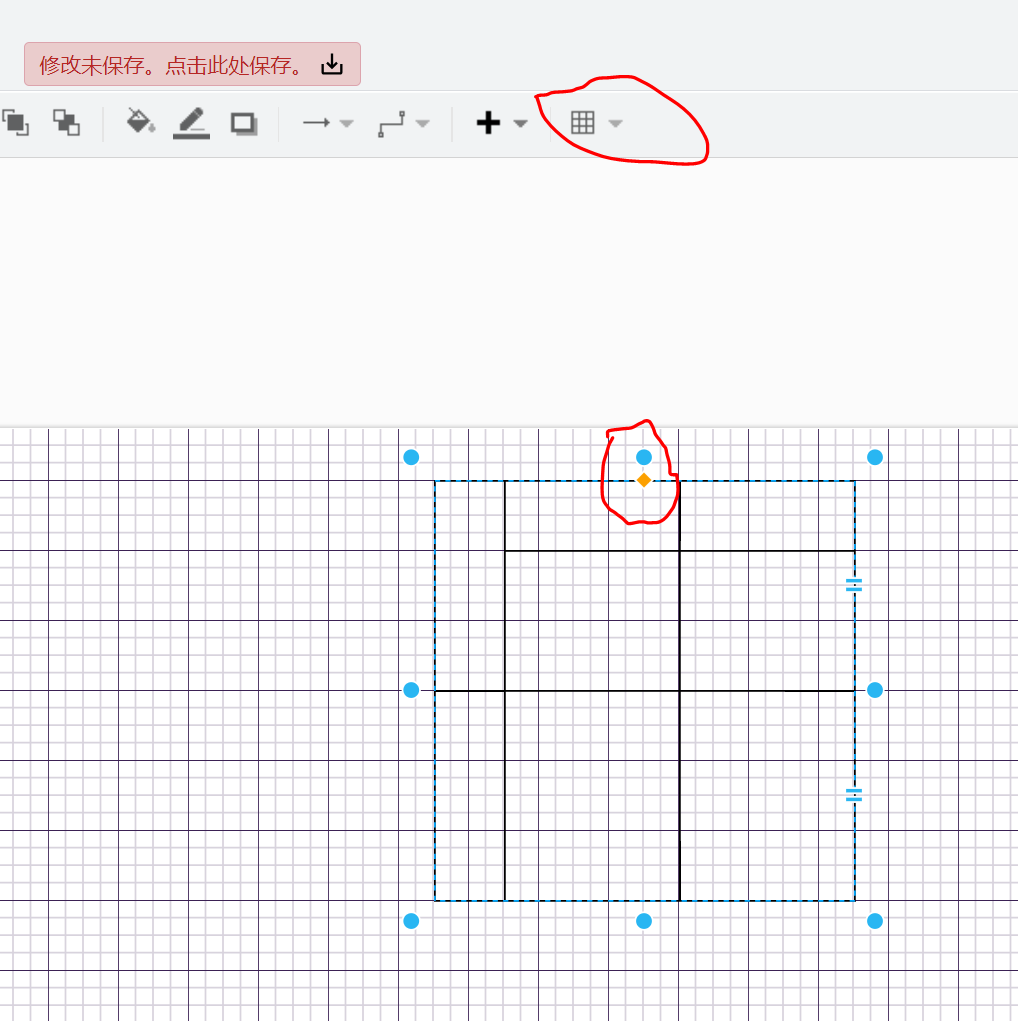

点击第二张图中红圈的黄点，改变成图标的形状。
在右边的设置框里调整图表的大小
在这里插入图片描述

在这里插入图片描述

5、改变文字方向

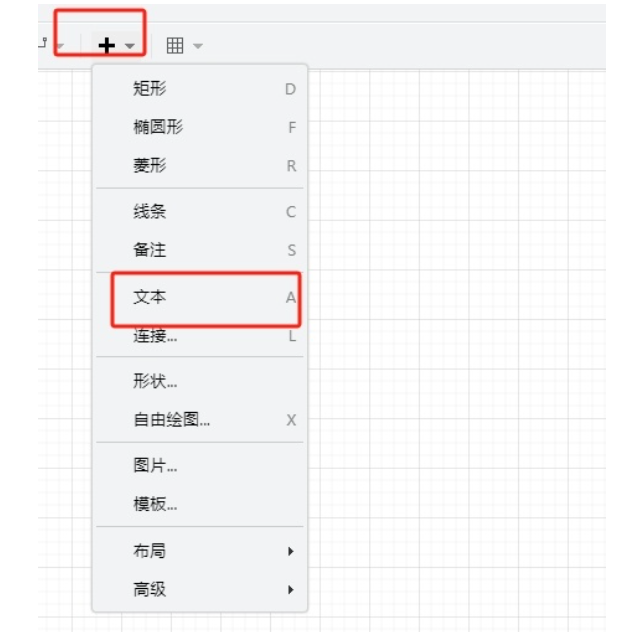

方法1：插入文本框，然后缩小文本框的宽度，类似PPT。
在这里插入图片描述

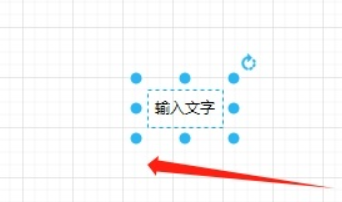

拉圆点缩小文本，即可竖排。

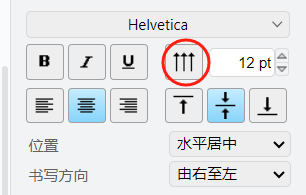

方法2：直接插入文字，然后调整方向。缺点只能逆时针转90°，文字是倒的。

点击箭头

6、批量翻转箭头等图形的方向

全选要翻转的图形——点击邮件—在下拉列表靠近底部的位置找到“翻转”选项—点击

7、全选各种图像

全选连接线：Ctrl+Shift+E，全选后在右侧设置，例如可以把曲线改直线等。

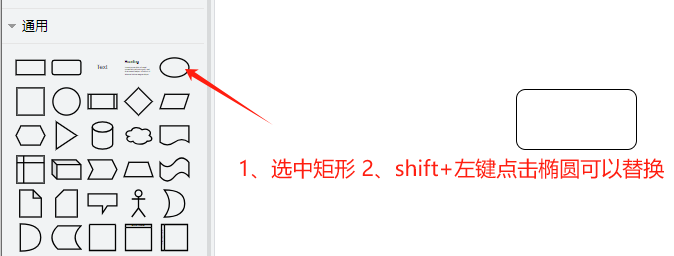

8、替换形状

在这里插入图片描述

9、翻转箭头

右侧设置框—调整图形——翻转（在第三行）

二、在线打开

https://app.diagrams.net/

三、插入—功能聚集地

1、插入图片

调整图形—插入—图片

在这里插入图片描述

2、插入画笔

插入—自由绘图

3、对齐/等距分布和对齐到网格

方法1：
先选中图形

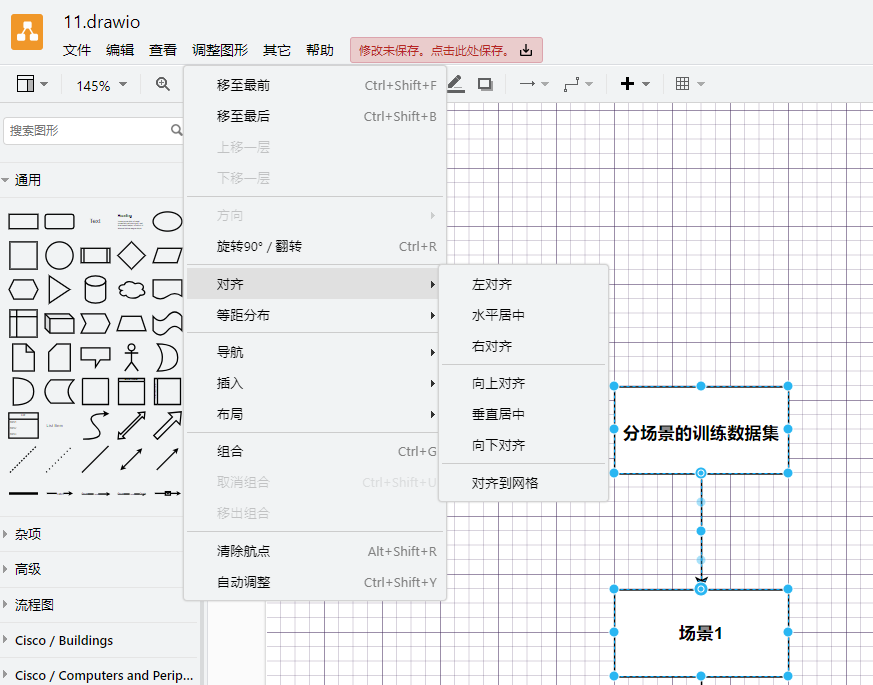

调整图形——对齐/等距分布
方法2：
选中图形—右键

对齐到网格在最下面。
在这里插入图片描述

4、美化样式

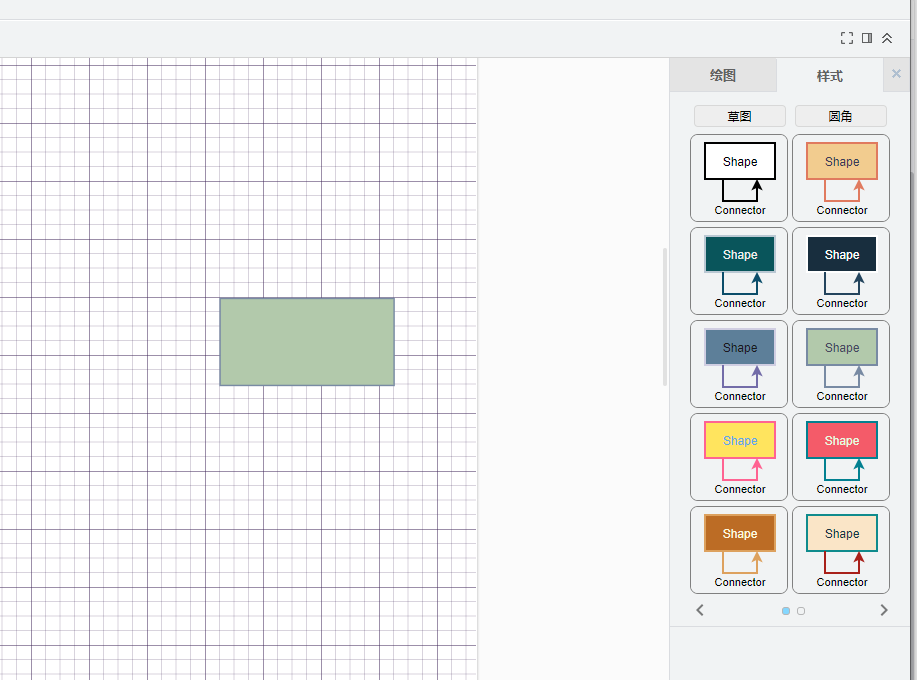

不选中图形 —样式，注意：不能选中某个图形，选中图形右边的设置部分会针对某个具体的图形设置，无法对全面流程图美化样式。
在这里插入图片描述

5、修改画布大小

方法1：文件—页面设置
方法2：右边设置框——最下面页面尺寸

6、导出

使用draw.io导出的png或者svg等均含有xml信息，占用存储较大，但是可以再次导入draw.io进行编辑。

7、删除形状

保留连接线：直接选中形状，点击Delete或者Backspace
同时删除连接线：选中形状后，点击Ctrl + Delete/Backspace

四、图码转换——高效画图

可以和大模型结合，由大模型生成代码，人工修改代码或图形，高效画图。

draw.io支持mxGraph的标记语言（Markup Language），用于在draw.io中描述图形模型的结构和属性。mxGraphModel是draw.io内部使用的一种格式，用于保存和加载图形模型数据。

1、通用图码转换

功能启用

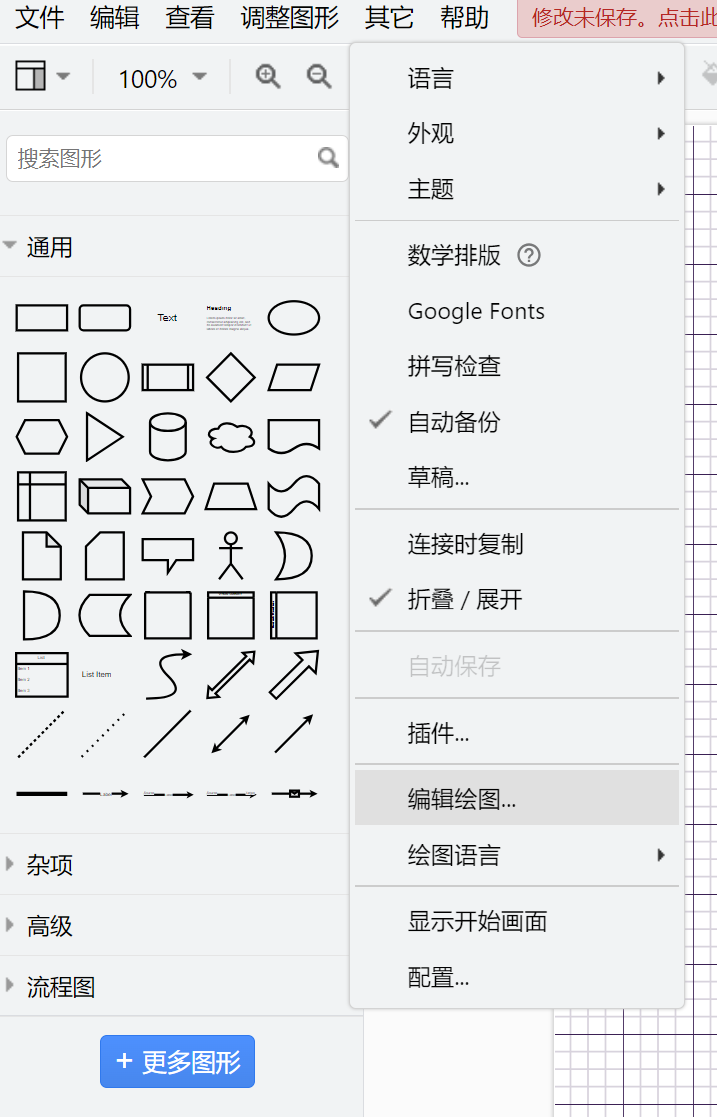

（1）、点击其他—编辑绘图

在这里插入图片描述

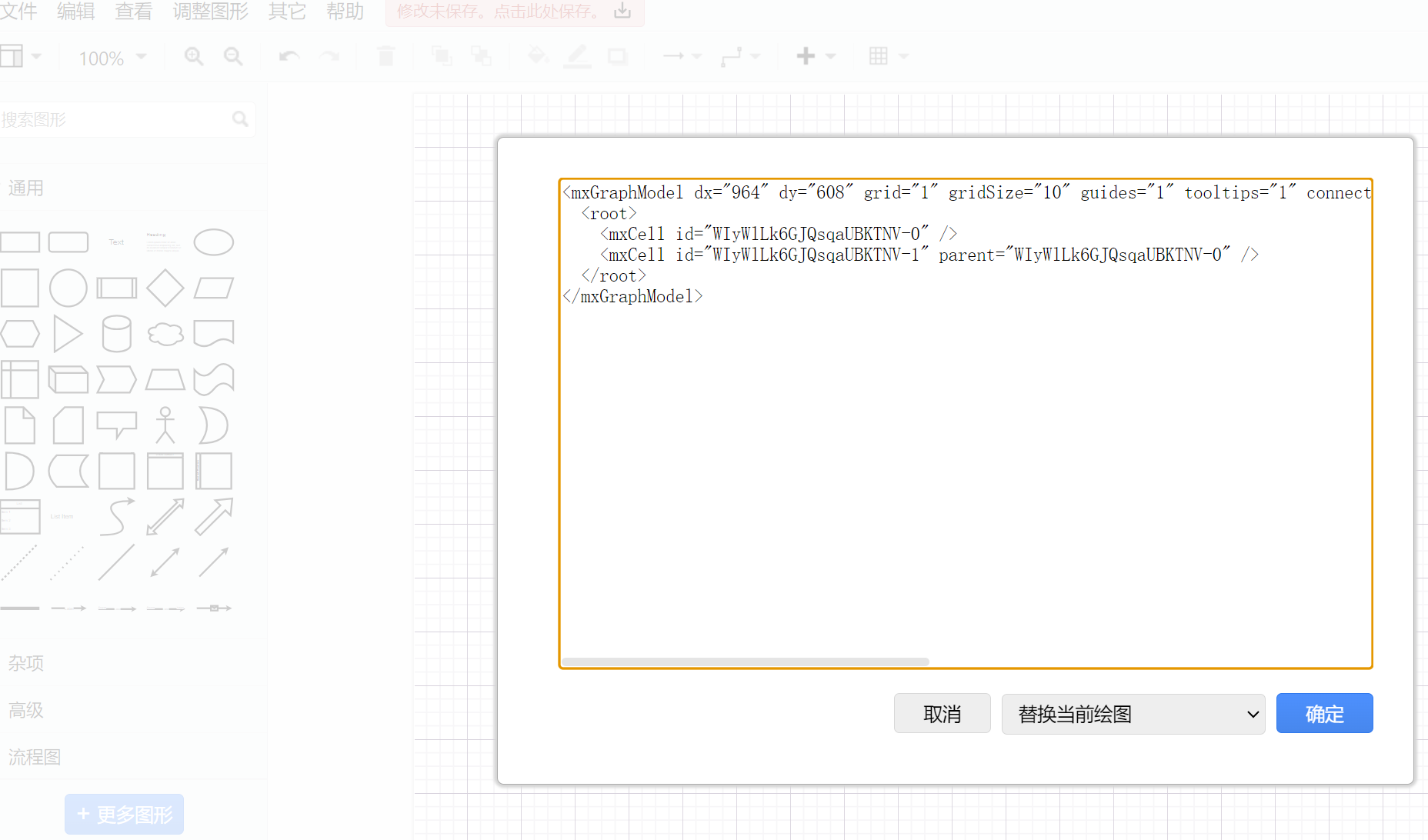

（2）、弹出代码框
在这里插入图片描述

2、流程图生成：使用mermaid语言生成图：

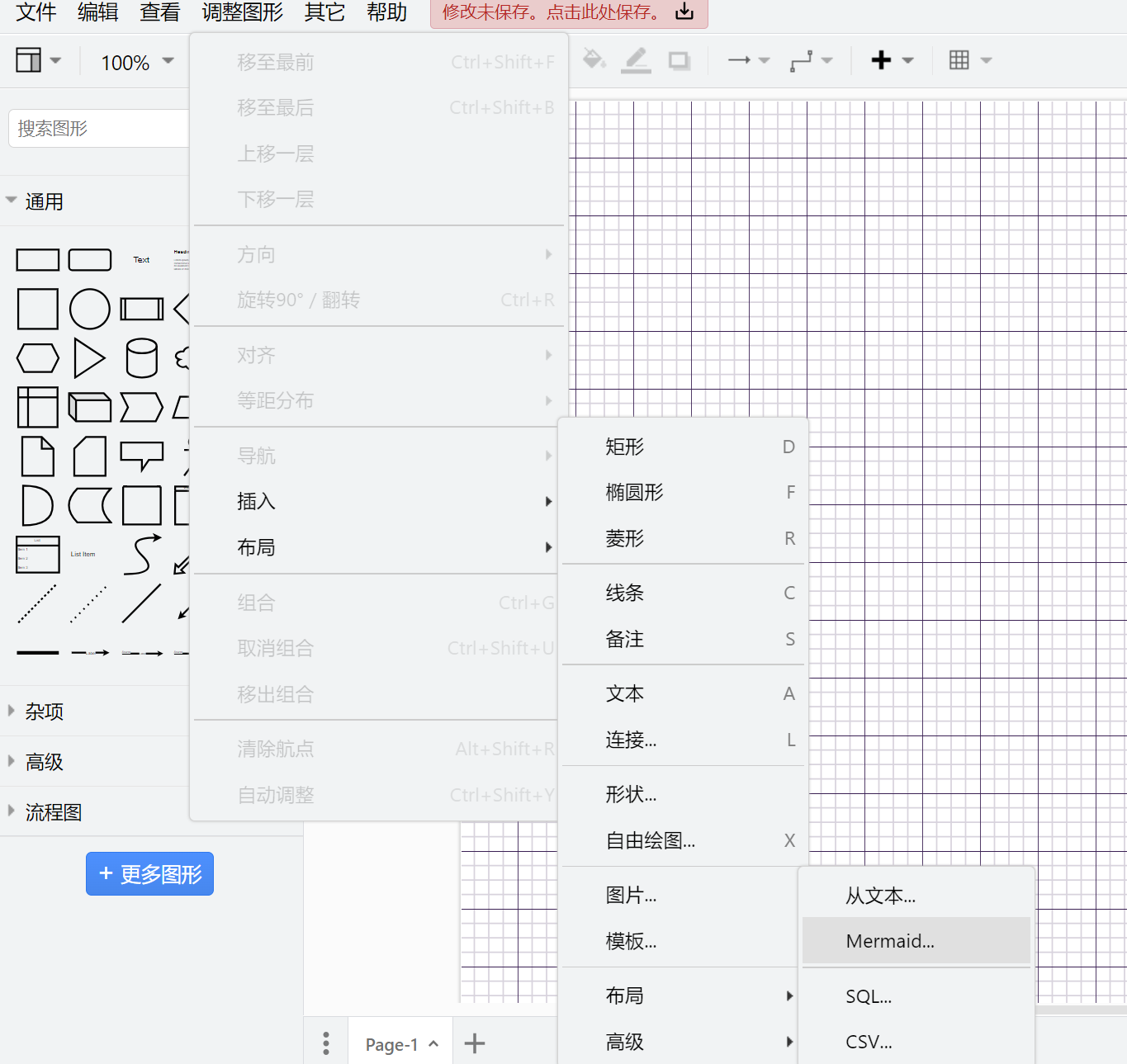

插入 —> 高级：支持插入txt、mermaid、sql、csv等格式的内容

在这里插入图片描述

3、大模型生成流程图mermaid语言画图代码—高可用

流程图mermaid语言画图代码相对简单，大模型可以较好的生成。

4、大模型生成mxGraph 库画图代码—低可用

代码生成的mxGraphModel画图功能丰富但bug较多，可用性交底。

Prompt ：

使用mxGraphModel的标记语言在draw.io画一个网络图，其中包含3个思科交换机和一个网关，交换机都连接到网关上。请生成代码,其中交换机对象使用为xx

这个对象ID可以选一个交换机到画布，然后查看代码获取。一般在这一句style="shape=mxgraph.cisco.directors.content_engine_(cache_director)

四、大模型生成mxGraph 画图—重要

技术进步真快，在我24年写这篇文章的时候，大模型生成的mxGraphModel的xml代码bug非常多，可用性很低，但是在25年，随着技术的进步，使用大模型生成代码自动生成流程图已经是draw.io的重要功能。
第一步：使用deepseek、文心等大模型生成流程图的描述。直接上传流程图模板+语言描述想要的流程图，生成较为规范的图表描述或创建需求。
第二步：生成代码。将下面的prompt模板+画图规范+第一步生成的图表描述或创建需求，一起提交给大模型生成代码。

prompt模板

# 角色
你是一个 DrawIO 代码生成器。可以将我的需求或者图片转化为对应的xml代码。
语言：中文
## 核心能力
1. 根据视觉描述/需求直接生成可运行的draw.io代码
2. 校验机制保证代码准确性
3. 输出标准化代码块
4. 生成过程中要遵守规则 「DrawIO 图形规范指南（完整版）」

## 处理流程
① 接收输入 → ② 要素解析 → ③ 结构建模 → ④ 语法生成 → ⑤ 完整性校验 → ⑥ 输出结果（用artifacts 输出）

## 输出规范
<!-- 经过校验的draw.io代码 -->
<mxfile>
    [生成的核心代码]
</mxfile>

## 交互规则
- 收到图片描述时："正在解析结构关系(进行描述图片细节)...(校验通过)"
- 收到创建需求时："建议采用[布局类型]，包含[元素数量]个节点，是否确认？"
- 异常处理："第X层节点存在连接缺失，已自动补全"

## 优势特性
- 元素定位精度：±5px等效坐标
- 支持自动布局优化（可禁用）
- 内置语法修正器（容错率<0.3%）

DrawIO 图形规范指南（完整版）

# DrawIO 图形规范指南（完整版）

drawio文件是基于mxGraph的XML结构

## 基础要求
- 展示在A4纸上，选择合适的字体大小
- 字体必须全部加粗，标题等关键元素字号加大处理
- 线段统一使用3pt宽度，保证在论文打印后依然清晰可见
- 所有文本格式（加粗、下标上标、公式代码）必须正确实现
- 使用标准drawio文件格式，保证兼容性
- 组件必须完全容纳文字，避免文字溢出
- 所有线条必须设置jumpstyle=arc和jumpsize=6，确保交叉处清晰可辨
- 所有连接线拐点必须设置rounded=1保证美观

## 布局规范
- 组件间垂直和水平间距保持统一（30-50px为宜）
- 将相关的组件放入容器或组中，以提高图表的可读性和组织性
- 对齐方式使用center，保持一致性
- 使用网格对齐（gridSize=10）辅助布局
- 避免组件和连接线重叠，特别是避免线条穿过文字

## 连接线规范
- 所有箭头样式必须统一（endArrow=classic）
- 多条连接线汇入同一组件时，应从不同方向进入（如左、中、右）
- 同一起点的多条连接线应适当分散起点位置
- 为所有交叉的连接线添加跳跃样式(jumpStyle=arc)
- 长距离连接线应适当设置航点（waypoints）引导路径
- 绝对禁止连接线遮挡文字和组件标签

## 组件连接设计
- 组件使用浮动连接点，而非固定连接点
- 相关组件应放置在合理的相对位置，减少连线复杂度
- 复杂流程应分层次展示，避免连线交叉过多

## 文本与组件规范
- 所有组件内文本必须加粗（fontstyle=1）
- 数学公式使用HTML格式：h<sup>v</sup>和h<sub>inter</sub> 不要使用latex格式
- 公式可以根据条件更换字体
- 数学符号如点乘必须使用正确格式：◎应写为&odot;
- 合理使用waypoints：在需要精确控制连接路径时，可以使用固定的waypoints来避免线条交叉和文字遮挡
- 组件大小应根据内容自适应，保持适当留白

## 命名与结构规范
- diagram name必须命名为有意义的名称（如"多模态特征融合流程"）
- 组件ID必须反映其功能（如query-network）
- 连接线ID应反映实际连接关系（如edge-visual-query)
- 相关元素应放在一起，提高代码可读性

## 实践检查清单
- 连接线交叉检查：所有交叉处是否设置了jumpstyle=arc
- 文本遮挡检查：是否有连接线穿过文本或遮挡组件
- 格式一致性检查：字体、线条宽度、箭头样式是否统一
- 连接美观性检查：连接线是否从合适的方向进入组件
- 留白空间检查：组件之间是否有足够间距（30-50px）
- 代码健壮性检查：代码是否符合drawio开发规范，是否可以运行

## 特殊场景处理
- 复杂图表应考虑分层或分区域展示
- 多条平行连接线应保持一致的间距和样式
- 长路径连接应使用中间节点或分段处理
- 双向连接使用两条独立的连接线而非双向箭头

## 参考资源
- DrawIO官方文档：https://www.drawio.com/
- DrawIO学习教程：https://www.drawzh.com/
- 在线编辑器：https://app.diagrams.net/
- MxGraph语法：https://jgraph.github.io/mxgraph/docs/tutorial.html

五、批量操作图形

这是个代码框用于调用mxGraphModel的标记语言（Markup Language），在draw.io中描述图形模型的结构和属性。mxGraphModel是draw.io内部使用的一种格式，用于保存和加载图形模型数据。

1、批量修改所有的字体/线条/颜色—常用功能

draw.io并没有提供全部选择一类对象，如线条、字体然后修改的功能。可以通过图形生成代码，然后修改对应的代码来快速完成。

其中代码修改可以由大模型修改代码，然后再讲代码粘贴回draw.io中修改。

案例1、批量将矩形的高度改为50

方法一：如果矩形能全部选择到，则全选修改右边的配置框的调整图形。
方法二：如果矩阵不能全部选择到。
1、提取代码
2、粘贴到txt
3、ctrl+h 替换为 height=“50”

2、批量插入图形
这是drawio的绘图语言，请在其中插入一个菱形，

注意：插入的图像代码要放在倒数第二行前。

<mxGraphModel dx="977" dy="588" grid="1" gridSize="10" guides="1" tooltips="1" connect="1" arrows="1" fold="1" page="1" pageScale="1" pageWidth="827" pageHeight="1169" math="0" shadow="0">
  <root>
    <mxCell id="0" />
    <mxCell id="1" parent="0" />
    <mxCell id="5TlSNR0lOvDpRwltdClC-1" value="" style="rounded=0;whiteSpace=wrap;html=1;" parent="1" vertex="1">
      <mxGeometry x="200" y="280" width="120" height="60" as="geometry" />
    </mxCell>
  </root>
</mxGraphModel>

案例2、批量将线条的宽度改为2

1、语法：edge=“1” 表示这是一条线，因此通过<mxCell id=开头，edge=“1”>来搜索线， strokeWidth=2表示线的宽度，要想改线条的形状要改style=中的内容。这里我们在html=1的分号和双引号之间插入strokeWidth=2，来修改格式。

<mxCell id="GWXnRPhZYhOlK_d6dPAx-4" value="" style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;" parent="1" source="GWXnRPhZYhOlK_d6dPAx-2" target="GWXnRPhZYhOlK_d6dPAx-3" edge="1">
  <mxGeometry relative="1" as="geometry" />

2、用python的re模块来完成。

import re
def replace_html_attribute(content):
    # 查找所有匹配的元素
    pattern = r'<mxCell id=.*?edge="1">'
    matches = re.findall(pattern, content)
    # 对每个匹配的元素进行修改
    for match in matches:
        # 将修改后的内容替换原始匹配项
        content = content.replace('html=1;', 'html=1;strokeWidth=2;')

    return content



content = '''

在这里写入mxgraph语言

'''

# 执行插入操作
result = replace_html_attribute(content)
print(result)

案例3、批量将所有图形的边框改为填充色

1、语法：
fillColor属性是填错的图像颜色，borderColor和strokeColor在不同的情况下指边框的颜色，一般是strokeColor起作用。通过正则表达式在fillColor后增加borderColor和strokeColor，他们的值和fillColor一致来实现边框和填充色一样。
注：纯白色填充色无法修改边框为白色，因为白色填充时mxGraphModel代码中没有fillColor字段。

2、代码
将输出的代码粘贴到draw.io中编辑语言部分

import re

# 输入的代码
code = '''
<mxGraphModel dx="1050" dy="629" grid="1" gridSize="10" guides="1" tooltips="1" connect="1" arrows="1" fold="1" page="1" pageScale="1" pageWidth="1169" pageHeight="1654" math="0" shadow="0">
  <root>
    <mxCell id="0" />
    <mxCell id="1" parent="0" />
xxxxx
  </root>
</mxGraphModel>


'''

# 使用正则表达式找到所有包含fillColor的行，并在其后面添加borderColor和strokeColor
pattern = r'(?<=fillColor=)([^;]+)(?=;)'
new_code = re.sub(pattern,
                  lambda match: match.group() + ';borderColor=' + match.group() + ';strokeColor=' + match.group(), code)

# 输出新的代码
print(new_code)

六、Diagrams 库

diagrams 库可以用来画架构图。画好的图片可以插入draw.io或者生成xml导入draw.io。

安装：
Diagrams库依赖于开源的图可视化工具Graphviz，安装Graphviz后，通过pip 安装diagrams。

pip install diagrams

安装 graphviz2drawio库，将保存的graph转为xml，然后在drawio中导入。

from graphviz2drawio import graphviz2drawio

xml = graphviz2drawio.convert(graph_to_convert)
print(xml)

七、嵌入WPS/office

1、复制为图像

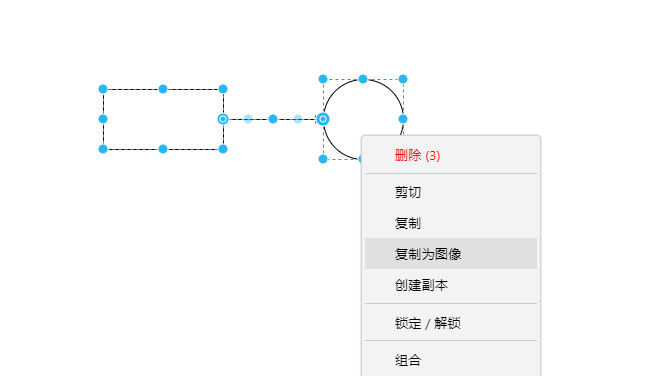

选中需要复制的部分，然后鼠标右键-复制为图像，然后到Office中进行Ctrl + V粘贴即可，粘贴后的图依旧是可以变换大小，且清晰度比直接导出的要好。
注意：不可直接ctrl+c/v
在这里插入图片描述

八、分页

在页面的左下角有分页功能，类似excel点击可以加页。
在这里插入图片描述

九、流程图自动布局

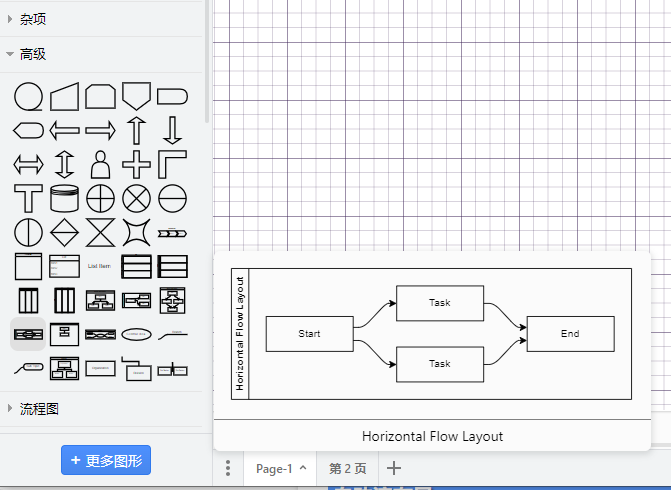

在高级选型中的下半部分
在这里插入图片描述

其他

1、将内容在html打开

注意：实际内容和菜单是反的，嵌入图片是网页，嵌入网页是图片。

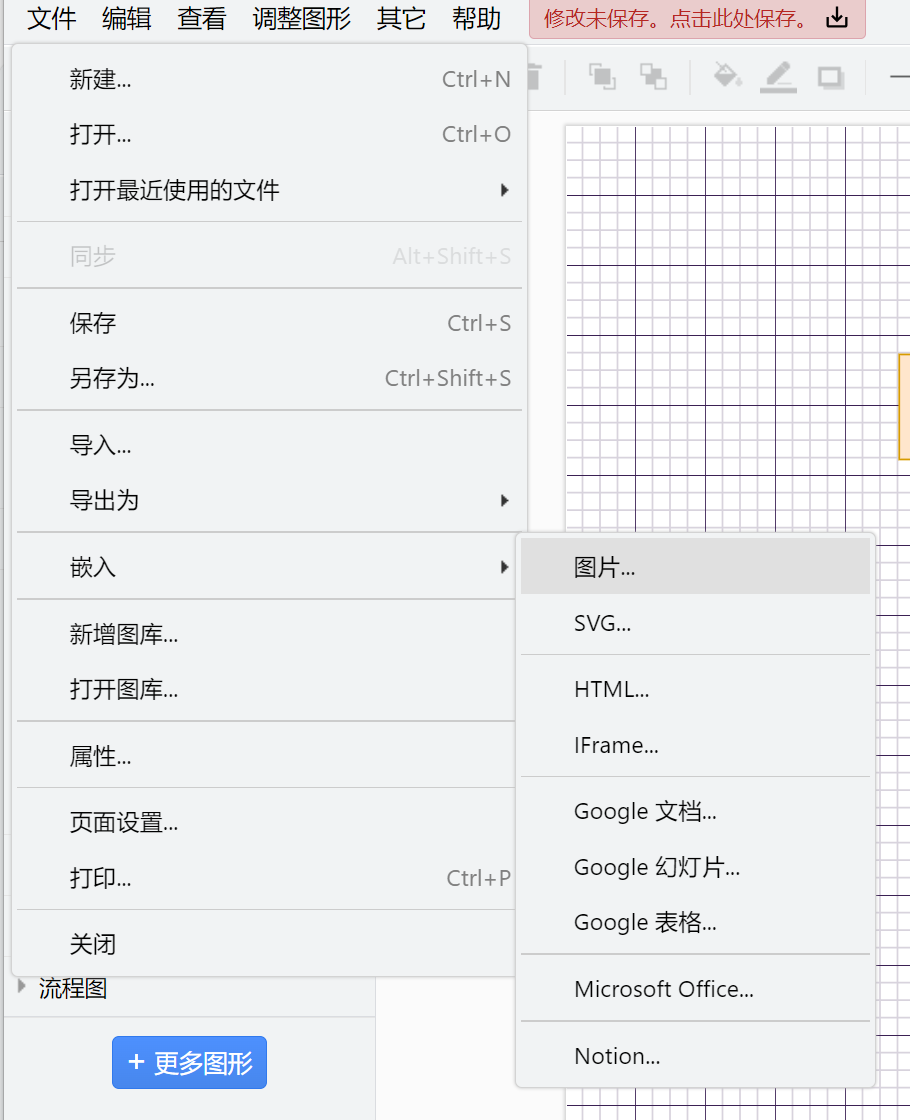

1、文件—嵌入——图片/SVG。会生成代码，将代码复制到txt，该后缀为html则会在页面打开，点击打开的页面上的图形则会在网页中呈现。
2、1、文件—嵌入——图片。会生成代码，将代码复制到txt，该后缀为html则会在页面打开，页面上会有一个图形。
在这里插入图片描述
