摘 要:地铁如今是我们日常出行的主要交通工具之一,作为城市的交通纽带,地铁的重要性毋容置疑,也正是因为如此,地铁每天的人流量很大,在这种人流量大和人口密集度较高的地区,相应的各种事故也会经常发生,监控系统的必要性也就显现出来,在地铁的监控系统当中我们将会详细的进行相关的分析和探讨研究,保证地铁的出行安全,提升人们出行的体验。下文我们就将详细的探究电力监控系统(PSCADA)在地铁当中的应用。
关键词:电力监控系统;地铁综合监控系统;具体应用
1 引言
在地铁的运行当中,地铁的运行安全以及地铁内部的人员安全都是十分重要的,为了人民的生命安全以及财产安全负责,我们在地铁当中使用了电力监控系统来提升整个地铁的安全性,保证地铁在运行的过程中有专人进行检查,保证人们在乘坐地铁时自身的财产安全,以及相应的生命安全。在地铁本身的安全问题当中,现如今的政府已经投入了较多的资金以及注意,所以在地铁的监控设备方面我们要进行相应的重视。
2 地铁的电力监控系统(PSCADA)
自从汽车的发明开始以来,人们对于交通工具的研发就一直没有停下,随着时代的不断演变,人类的科技力量越来越强大,地铁也应运而生。地铁以其安全舒适、高效出行、噪声小和污染近乎没有的各种优点,迅速的占据了大量人们在交通工具方面的使用比。并且,因为近几年来人们高速发展科技而导致的环境问题,也使得人们开始倡导“绿色出行”,这使得对环境几乎无消耗的地铁走进了人们的视野当中,成为了人们在市内交通出行的工具。而地铁当中的监控系统重要性也就逐渐上升。
所以首先我们就需要研究的是,地铁当中所应用的监控系统(PSCADA),笼统的概括,地铁以及轻轨当中所使用的监控系统都是同一类型的监控系统,由多个独立的系统联结而成,这些独立的系统都有各自的独立的服务器以及操作站等等进行操控,最终通过一定的整合进行监控效果的整合。在车站以及地铁内部当中的监控设备都是通过整个监控网络进行单独监控的,所以在进行使用的时候设备的维护以及监控系统的熟练使用都是十分重要的。现如今大多数地铁当中所使用的监控系统是地铁综合监控系统(ISCS),这个监控系统当中包括了FAS和BAS两个部分,FAS系统则是火灾自动报警系统,在正常的使用过程中,如果地铁中出现了火灾的情况,FAS系统就能够直接检测到地铁的火灾发生位置,并且对火灾发生的位置进行适当的处理措施,以防火灾蔓延到其他的车厢,导致火灾情况加大。我们需要知道的是消防设施对于一个地铁而言也是十分重要的,消防设施的放置地点都是需要严格的考量的,一方面既需要每个消防装置之间能够互相连通,另一方面还需要保障消防设施能够覆盖整个地铁,从而提升火灾发生后的效果。BAS系统则是指环境及设备监控系统,为了能够更好的保证我们地铁的出行安全性,BAS系统主要负责的是地铁运行的正常性,如果在地铁运行的过程中出现了安全故障的问题的话,BAS系统则能够立刻对地铁进行一定的故障排修。而BAS和FAS两个系统结合起来的时候,在地铁出现火灾的情况时,地铁中的BAS和FAS系统能够有效的进行自动化处理,并
而PSCADA监控系统则是ISCS综合监控系统之下的一个监控系统,PSCADA监控系统的特点就是安全并且持续运行,在实际应用的基础上保证长时间的运作。PSCADA(Power Super-visory Control And Data Acquisition)系统,这种系统通过字面意思进行理解的话就是电力调度以及数据收集系统,这个系统主要的作用就是进行数据的收集,并且将所收集的数据进行一定的整合以及管理,然后呈现给相应的监控人员。在整个综合监控系统当中,PSCADA系统的自主判断以及进行数据的显示为整个系统的运作带来了便利,一方面更好的保证了整个监控系统的安全运行,另一方面也减少了监控系统的操作难度。
现如今针对PSCADA 监控系统而言,这种系统为整个综合监控系统带来了更多的可能性,我们需要主要分析的内容就是关于这种系统的造价成本,而这种系统给整个监控系统带来的可能性就是全自动化管理。在地铁当中使用这种监控系统来进行监控,一方面能够有效的进行所有信息的控制和收集,另一方面还能够通过这种系统来达到全自动化监控,实时全天监控的目的,不仅仅能够增加整个地铁的运作效率,另一方面还能够避免安全事故的发生,还在一定程度上减少了人力的成本。
3 安科瑞Acrel-2000Z电力监控系统解决方案
3.1 概述
针对用户变电站(一般为35kV及以下电压等级),通过微机保护装置、开关柜综合测控装置、电气接点无线测温产品、电能质量在线监测装置、配电室环境监控设备、弧光保护装置等设备组成综合自动化的综合监控系统,实现了变电、配电、用电的安全运行和管理。监控范围包括用户变电站、开闭所、变电所及配电室等。
Acrel-2000Z电力监控系统是安科瑞电气股份有限公司根据电力系统自动化及无人值守的要求,针对35kV及以下电压等级研发出的一套分层分布式变电站监控管理系统。该系统是应用电力自动化技术、计算机技术、网络技术和信息传输技术,集保护、监测、控制、通信等功能于一体的开放式、网络化、单元化、组态化的系统,适用于35kV及以下电压等级的城网、农网变电站和用户变电站,可实现对变电站的控制和管理,满足变电站无人或少人值守的需求,为变电站安全、稳定、经济运行提供了坚实的保障。
3.2 应用场所
适用于轨道交通,工业,建筑,学校,商业综合体等35kV及以下用户端供配电自动化系统工程设计、施工和运行维护。
3.3 系统架构
Acrel-2000Z电力监控系统采用分层分布式设计,可分为三层:站控管理层、网络通信层和现场设备层,组网方式可为标准网络结构、光纤星型网络结构、光纤环网网络结构,根据用户用电规模、用电设备分布和占地面积等多方面的信息综合考虑组网方式。
3.4 系统功能

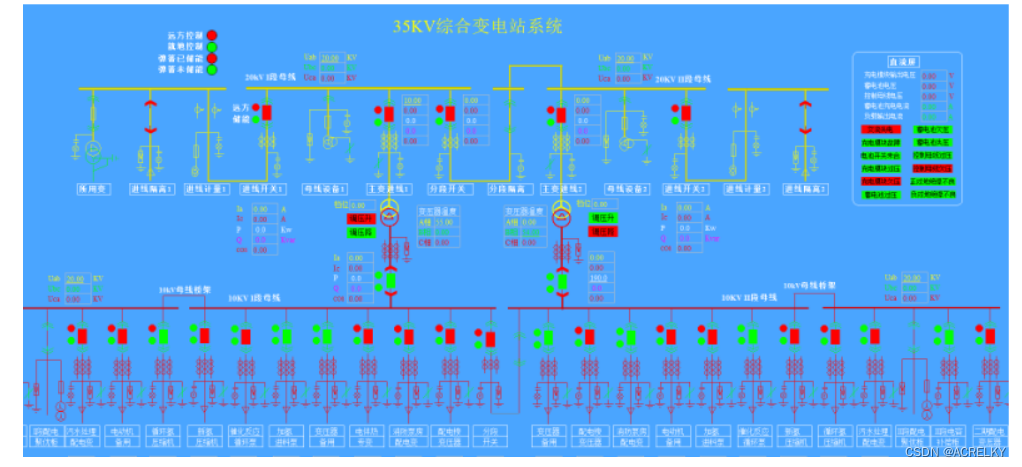

1)实时监测:直观显示配电网的运行状态,实时监测各回路电参数信息,动态监视各配电回路有关故障、告警等信号。

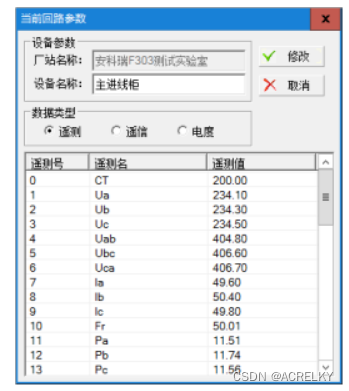

2)电参量查询:在配电一次图中,可以直接查看该回路详细电参量。

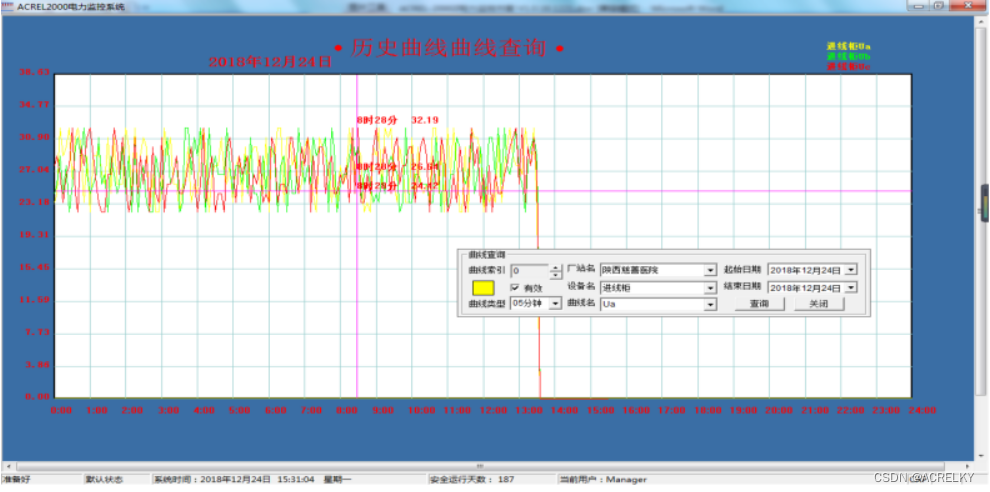

3)曲线查询:可以直接查看各电参量曲线

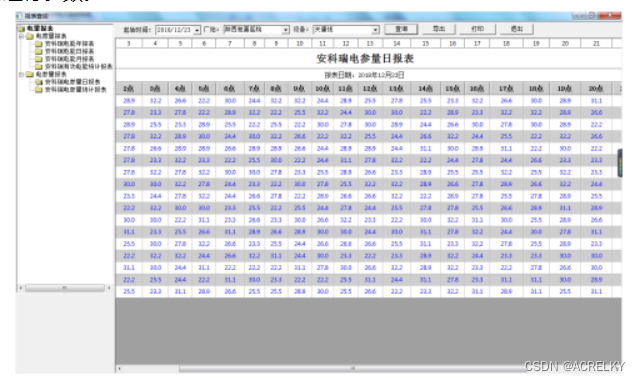

4)运行报表:查询各回路或设备指定时间的运行参数。
结束语
地铁在当今社会无疑是有着相当重要的地位,而且对于这种高科技的出行方式,人们都会出于一种特殊的心理而去盲目的追求,从而提升地铁的使用频率,而这也无疑是地铁的高效性的一种体现。那么,如此高效并且方便的出行工具,其本身的安全问题自然也受到了人们的重视,对于地铁本身的安全问题,人们一直都关注有加,为了确保在运行的过程中地铁不发生事故问题,我们上文中就详细的研究了地铁的监控系统以及相应的作用。
参考文献:
【1】李莹,张志学,邹大云,等.轨道交通PSCADA系统设计与应用[J].工业控制计算机,2020(5).
【2】胡志山.电力监控系统在不同通信方式下设备调试[J].数字化用户,2019.
【3】王利兵.电力监控系统(PSCADA)在地铁中应用
【4】安科瑞企业微电网设计与应用手册 2022.05版.
