TS201的开发教程（五）Flag输出状态控制LED亮灭原理和例程（含参考代码）

硬件准备

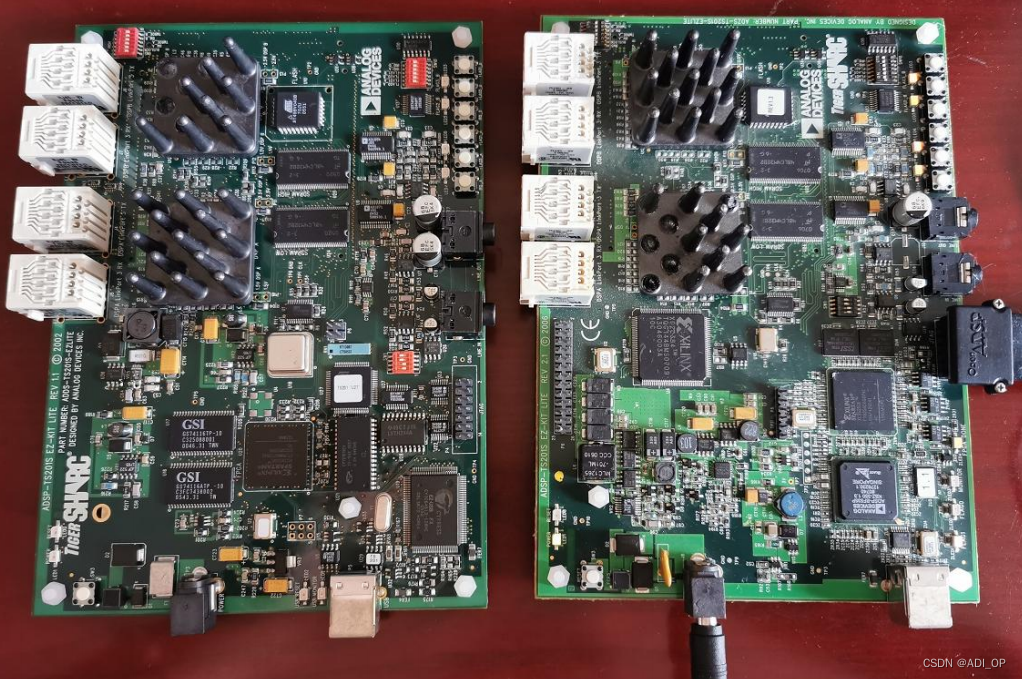

ADZS-TS201S-EZLITE 开发板

产品链接：https://item.taobao.com/item.htm?id=40115352436

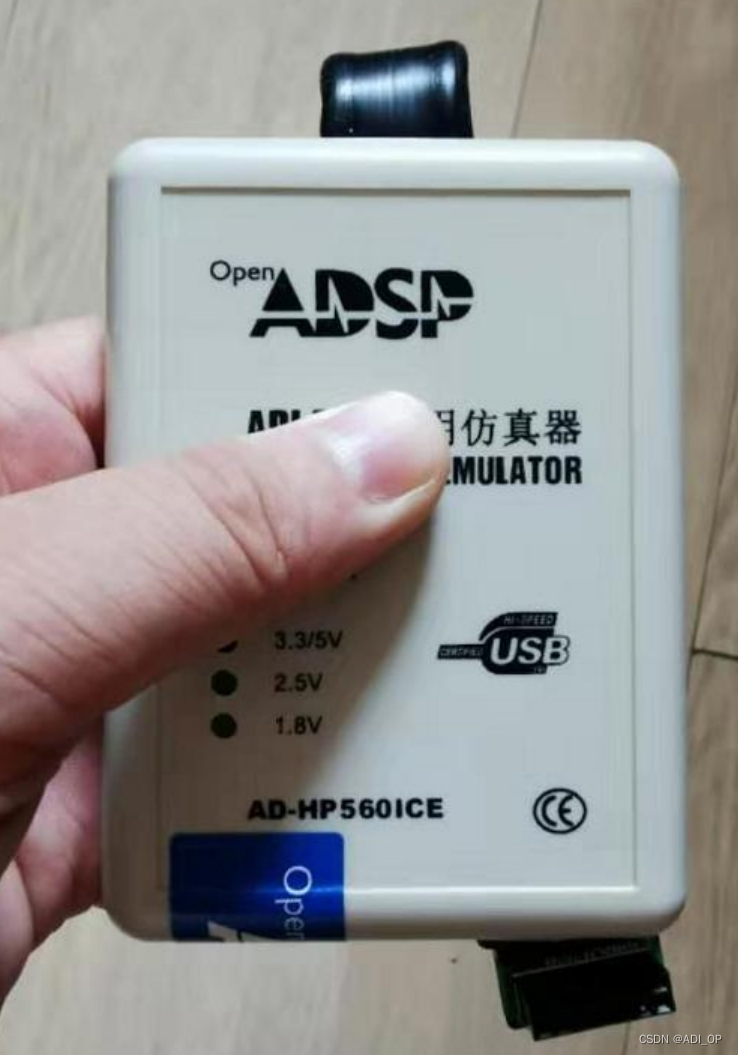

AD-HP560ICE 仿真器

产品链接：https://item.taobao.com/item.htm?id=39791775486&spm=a1z10.5-c.w4002-5192690539.11.7c0d6badFPvhmd

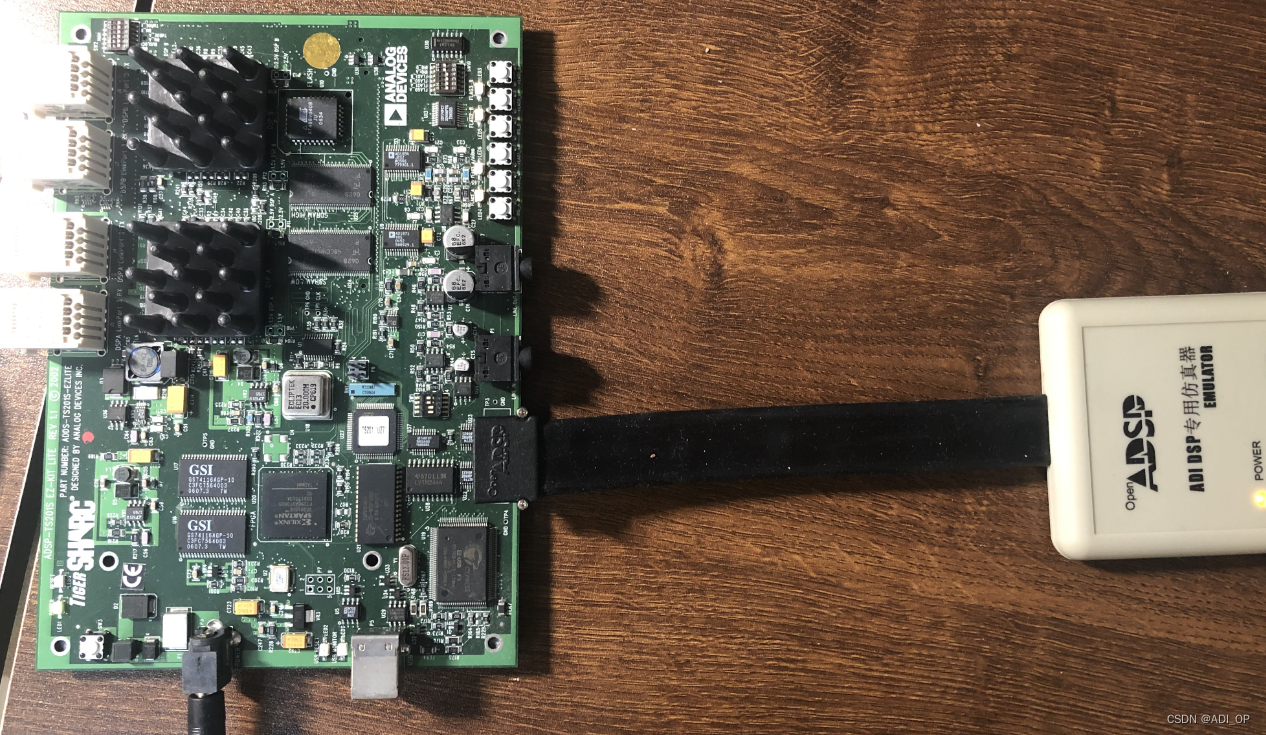

硬件链接

目的：

理解FLAG可编程作为输入输出引脚，并且能够利用按键进行相应FLAG（FLAG0,FLAG1）标志的输入来相应的FLAG标志(FLAG2,FLAG3)输出来控制与之相连的LED。掌握外部中断和定时器中断的设置以及其响应过程，理解外部硬件可以直接与IRQx相连来产生外部硬件中断进行相应的处理。

任务：
1：通过改变Flag输出状态控制LED亮灭
2：通过外部中断IRQ0控制DMA传输
3：通过外部中断IRQ0控制Flag输出状态
4：利用timer0定时器中断控制Flag输出状态

1. 通过改变Flag输出状态控制LED亮灭

原理:

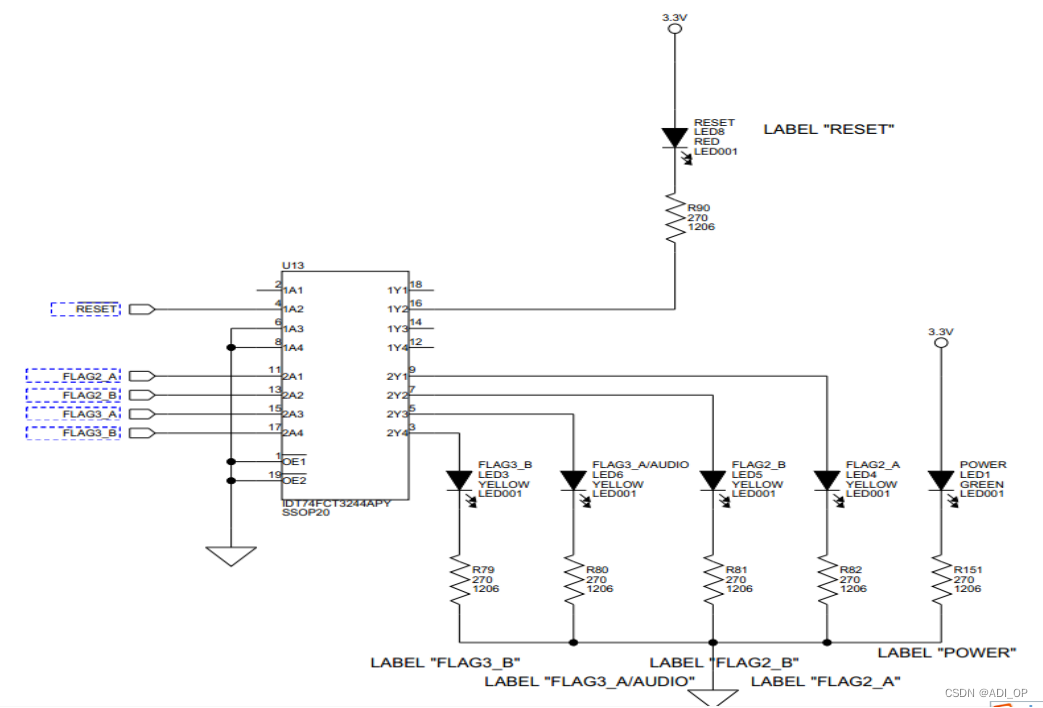

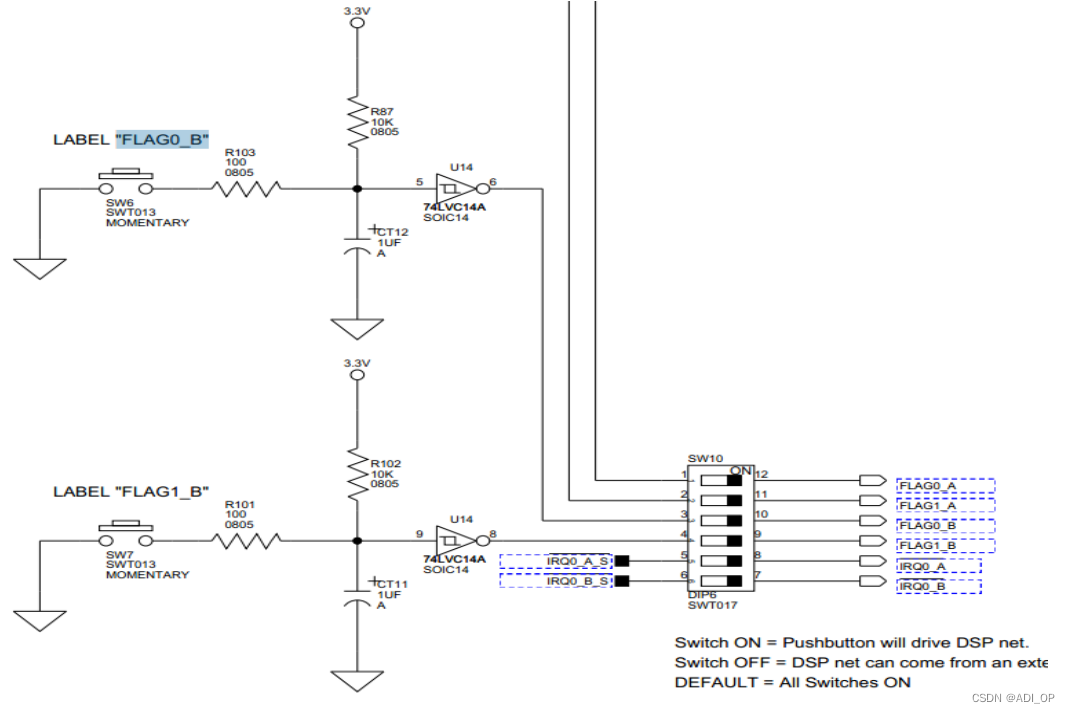

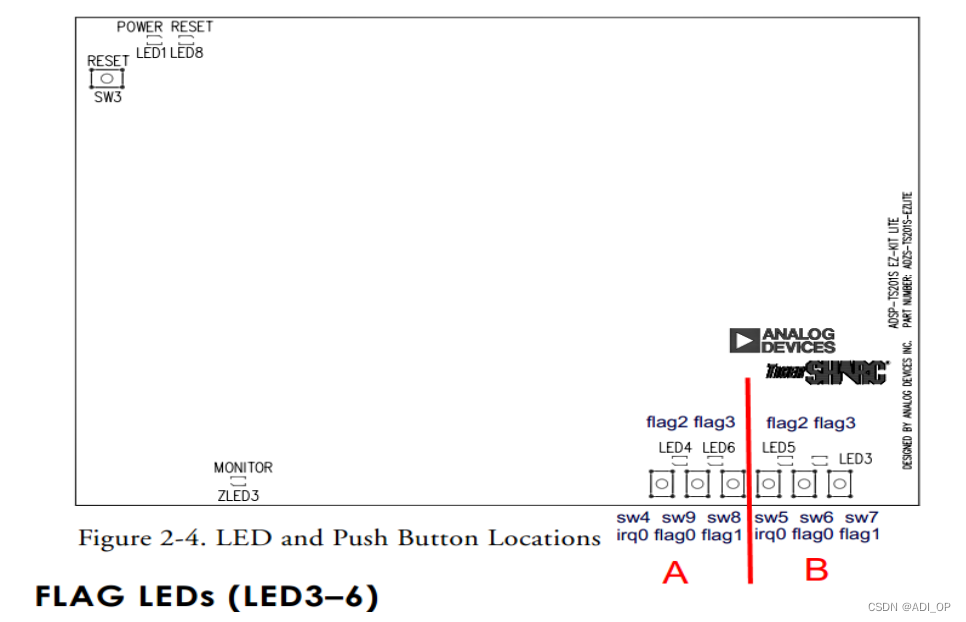

EZ-KIT Lite评估板上每个DSP都有4个Flag Pins，这是一种可以控制方向（input\output）的管脚。在评估板上这些管脚有2个接Button按钮，有2个接LED，他们在电路板上的分布如下图：

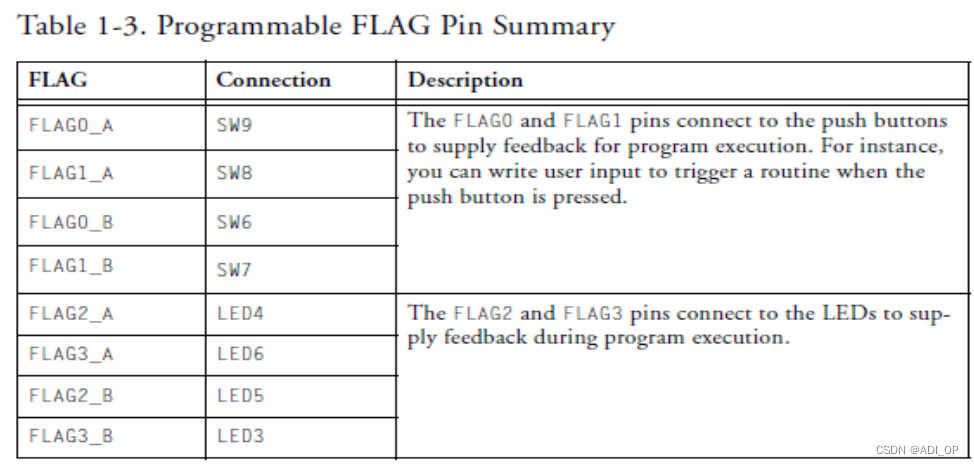

在上面图中，我已经把按键和LED灯实际名称如（如LED4，SW9）和DSP上的名称（如flag2，flag0）都对应起来，下表简单介绍了这些Flag Pins的作用：也就是说，每片DSP上的Flag0和Flag1作为按键Button输入，而Flag2和Flag3作为LED输出。

Flag0和Flag1作为按键：

Flag0和Flag1作为按键，当它们初始化为输入后，在没有按下时为低电平（注意中间有个反相器），而按下按键时为高电平。所以SQSTAT寄存器在按下按键时FLG0或FLG1才为1，这样可以使用判断语句来查询状态，判断是否按下。

Flag2和Flag3作为LED：

Flag2和Flag3作为LED，当她们初始化为输出后，FLAGREG中的FLAG2_OUT或FLAG3_OUT位，对其置位对应的LED才亮，而清零则LED熄灭。

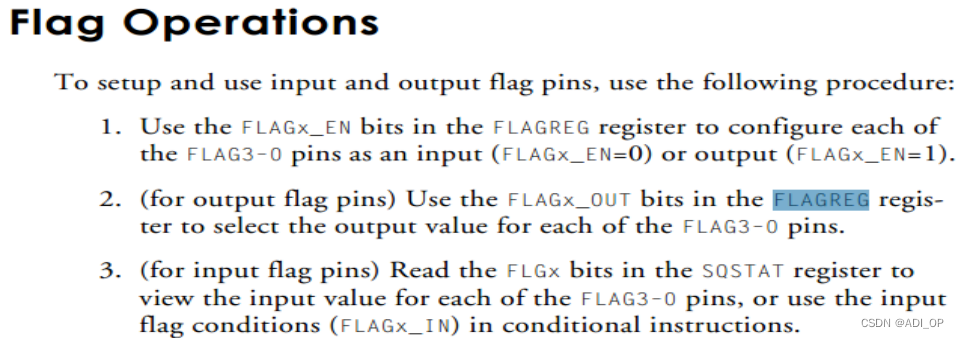

Flag Pins的寄存器：
四个FLGA3-0管脚，都可配置为输入或输出，系统上电后默认是输入；
1.FLAGREG：(FLAGx_EN =0)输入，(FLAGx_EN =1)输出
2.输出时：FLAGREG中的FLAGx_OUT位，对其置位或清零
3 .输入时：SQSTAT中的FLGx位，查看状态。或者使用条件指令中的FLAGx_IN标志。

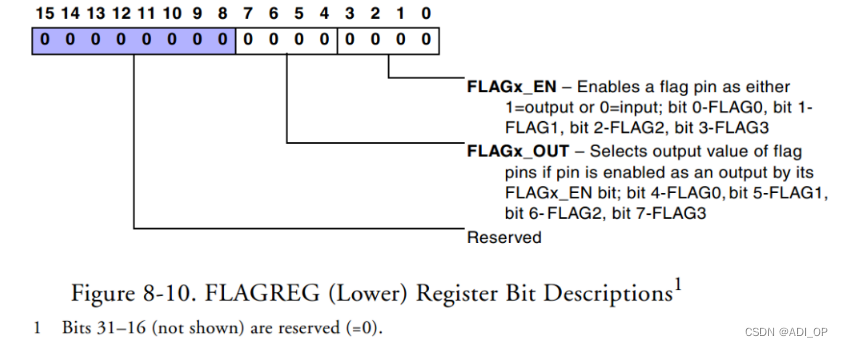

FLAGREG寄存器

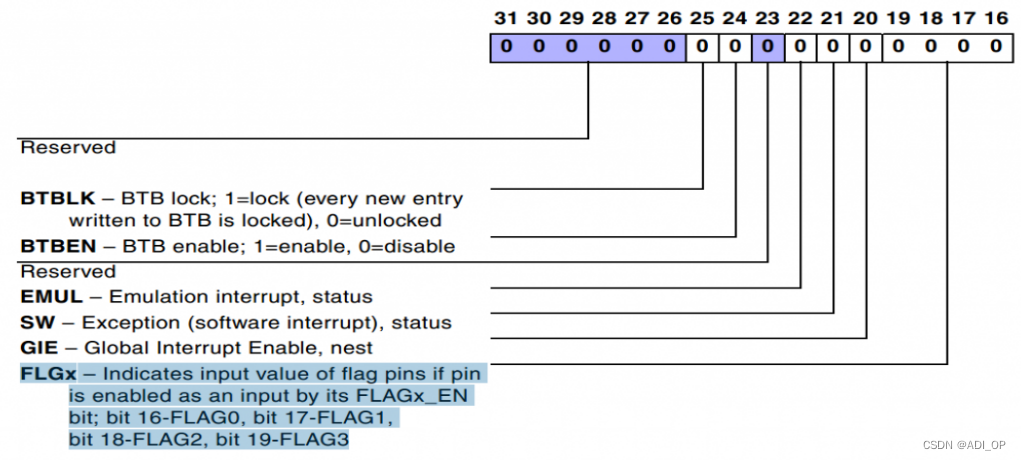

SQSTAT寄存器中的FLGx位

调试步骤:

1)打开VisualDSP++，并新建一个工程文件，命名为”test3_1”，保存路径选择”D:\DSP\”；

2)新建C语言源程序文件,命名为” Flag.c”,并将文件添加至工程，并理解程序源代码;

3)新建或选择一个相应的调试会话Session (评估测试模式下的调试会话);

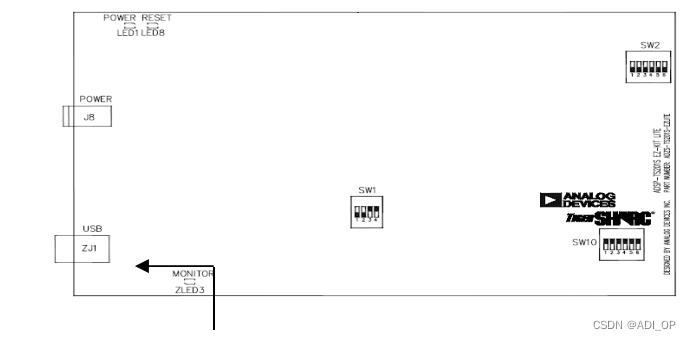

4)检查EZ-KIT板各SW设置是否正确，如下图；

5)用仿真器将PC与EZ-KIT板连接；

6)连接EZ-KIT板电源线，LED1（POWER）点亮、LED8（RESET）点亮，EZ-KIT板开始自动复位，复位完成后LED8熄灭，LED3点亮（USB MONITOR，注意此LED实际位置在USB上方），则表示EZ-KIT板与PC已经正常连接。

7)编译工程，在弹出的处理器选择窗口中，选择处理器A作为本次试验的处理器（即将DSP B[ID1]后面的仿真文件路径剪切到DSP A[ID0]后面的仿真文件路径框中），然后运行程序，观察实验板右下方LED的亮灭情况；

结果:
1)按照实验步骤，完成参考代码1实验，并记录实验现象；

2)按照实验步骤，理解参考代码2，并验证预期试验现象（按键控制LED在点亮和熄灭两种状态下切换）；

3)修改程序代码2，使FLAG0_A对应的按键控制FLAG2_A输出（LED4）在熄灭和闪烁两种状态间切换。

参考源代码：

代码1：
#include<stdio.h>
#include<builtins.h>
#include<sysreg.h>
#include<defts201.h>

#define SET_FLAG_OUT(x) __builtin_sysreg_write(__FLAGREGST, (x) );
#define CLR_FLAG_OUT(x) __builtin_sysreg_write(__FLAGREGCL, (~(x)) );

int main( void )
{
int i;
__builtin_sysreg_write(__FLAGREGST, FLAGREG_FLAG2_EN | FLAGREG_FLAG3_EN); //将FLAG2, FLAG3设为输出模式，用于LED闪烁
__builtin_sysreg_write(__FLAGREGCL, ~( FLAGREG_FLAG0_EN|FLAGREG_FLAG1_EN) ); //将FLAG0, FLAG1设为输入模式，用于按键
while(1) {
SET_FLAG_OUT(FLAGREG_FLAG2_OUT);
CLR_FLAG_OUT(FLAGREG_FLAG3_OUT);
for(i=0; i<8000000; i++);
SET_FLAG_OUT(FLAGREG_FLAG3_OUT);
CLR_FLAG_OUT(FLAGREG_FLAG2_OUT);
for(i=0; i<8000000; i++);
}
}

代码2：
#include<stdio.h>
#include<builtins.h>
#include<sysreg.h>
#include<defts201.h>

#define SET_FLAG_OUT(x) __builtin_sysreg_write(__FLAGREGST, (x) );
#define CLR_FLAG_OUT(x) __builtin_sysreg_write(__FLAGREGCL, (~(x)) );

int main( void )
{
int i;
__builtin_sysreg_write(__FLAGREGST, FLAGREG_FLAG2_EN | FLAGREG_FLAG3_EN); //将FLAG2, FLAG3设为输出模式，用于LED闪烁
__builtin_sysreg_write(__FLAGREGCL, ~( FLAGREG_FLAG0_EN|FLAGREG_FLAG1_EN) ); //将FLAG0, FLAG1设为输入模式，用于按键

static int button0=0, button1=0;
static int led0=0, led1=0;
int sqstat=0;

while(1){
//如果button0按下，反转button0状态
sqstat = __builtin_sysreg_read(__SQSTAT);
if( sqstat & ( 1<<SQSTAT_FLG_P) ){ //按下按键为高电平
for(i=0; i<800000; i++); //按键消抖延时
sqstat = __builtin_sysreg_read(__SQSTAT);
if( sqstat & ( 1<<SQSTAT_FLG_P) )
button0 = ! button0;
}

//如果button1按下，反转button1状态
sqstat = __builtin_sysreg_read(__SQSTAT);
if( sqstat & ( 2<<SQSTAT_FLG_P) ){
for(i=0; i<800000; i++); //按键消抖延时
sqstat = __builtin_sysreg_read(__SQSTAT);
if(sqstat & ( 2<<SQSTAT_FLG_P) )
button1 = ! button1;
}

//根据button0状态，点亮/熄灭LED2
if(button0 == 0){
CLR_FLAG_OUT(FLAGREG_FLAG2_OUT);

} else {
SET_FLAG_OUT(FLAGREG_FLAG2_OUT);
}

//根据button1状态，点亮/熄灭LED3
if(button1 == 0){
CLR_FLAG_OUT(FLAGREG_FLAG3_OUT);
} else {
SET_FLAG_OUT(FLAGREG_FLAG3_OUT);
}
for(i=0; i<4000000; i++);
}
}
