SHARC音频DSP的算法详解（七）Reverb Delay混响和回声效果的实现及代码详解

作者的话

延时是非常常见的一种音频上的算法，而在ADI的SAHRC DSP中，可以很好的去实现，我们来看看是怎么做的。

硬件准备

ADSP-21489EVB：ADI 21489 DSP的开发板

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.13.3cd16938GrbRa1&id=539694123232

AD-HP530ICE：ADI DSP通用仿真器

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.27e0bfa3NS4TTS&id=38007242820

软件准备

Visual DSP++

Reverb Delay算法功能

通过简单的延时反馈方法实现混响或回声效果。

原理简介

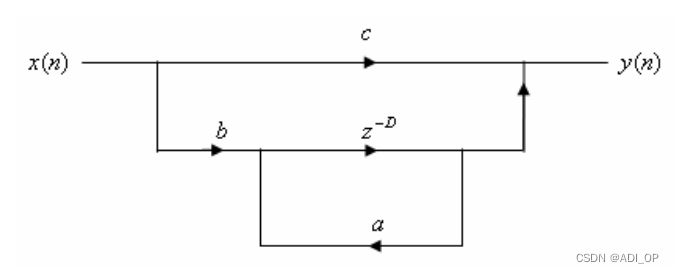

如下图所示，原始信号与一个 IIR 梳状滤波器结合，通过调整延时及增益
参数来获得不同的效果。

系统函数为：

差分方程：

资源占用(MIPS, Memory requirement).

Memory: 数据段（段名 ReverbDelay_dmda）
(BufLengthL + BufLengthR)+8words (字长 32bits)
BufLengthL、BufLengthR 分别指左右延时缓冲区长度

代码段（段名 ReverbDelay_pmco），0x ee words (字长 48bits)

MFLOPS（处理左右声道各 1 个点）: ReverbDelay 函数，0.00129

相关函数

函数一：InitReverbDelay(int *BufL, int *BufR, unsigned int *BufSize)

1．函数说明：初始化函数，将延时缓冲区置零。
2．输入参数：无
BufL 左声道延时缓冲区指针
BufR 右声道延时缓冲区指针
BufSize 左右声道延时缓冲区的长度
*BufSize 为左声道延时缓冲区长度；
*(BufSize+1)为右声道延时缓冲区长度；

3．输出参数：无
4．全局变量：
DelayBufPtrL、DelayBufPtrR 左右声道延时缓冲区指针。
DelayBufIndexL、DelayBufIndexR 往左右声道缓冲区写数据的索
引值。
DepthL、DepthR 左右声道延时缓冲区大小。
以上全局变量初始化以后，用于 ReverbDelay 函数。

5．返回值：无。

函数二：ReverbDelay(int *in, int *out, int DelaySampleNum, float
*Gain)

1．函数说明：将输入信号与延时反馈信号叠加产生混响或回声
2．输入参数：

in 输入数据指针。
*in 为左声道数据；
*(in+1)为右声道数据；
数据范围：int 类型表示的范围
DelaySampleNum 延时样本点参数指针。
*DelaySampleNum 左声道的延时样本点数；
*(DelaySampleNum + 1）右声道的延时样本点数。
数据范围：由 DepthL、DepthR 大小确定。
Gain 增益系数
*Gain 增益系数 a；
*(Gain+ 1）增益系数 b；
*(Gain+ 2）增益系数 c。
数据范围：0≤ a < 1；0≤（b,c) ≤1

3．输出参数：

out 输出数据指针。
*out 为左声道数据；
*(out+1)为右声道数据；
数据范围：int 类型表示的范围

4．返回值： 0 为正常；

1 延时参数超范围
2 增益参数超范围
3 延时及增益参数均超范围

应用举例

首先将 ReverbDelay.dlb, ReverbDelay.h 两个文件拷贝到自己的工程目录下，然后将它们添加到工程中；然后在 LDF 文件中给数据段ReverbDelay_dmda、程序段 ReverbDelay_pmco分配空间，接下来再写相关代码。

#include " ReverbDelay.h"
#define NUM_SAMPLES 512 //输入数据块长度
/*************************************************************************

• 调用 ReverbDelay.dlb 库函数需定义的参数
  *************************************************************************/
  // 延时的宏定义
  #define DLine 4000 // Total Delay = DLine/fs 秒
  // 定义两个声道的延时缓冲区大小
  #define BufLengthL DLine
  #define BufLengthR DLine
  // 两个声道的延时缓冲区
  #pragma section (“ReverbDelay_dmda”)
  int DelayBufL[BufLengthL + 1];
  #pragma section (“ReverbDelay_dmda”)
  int DelayBufR[BufLengthR + 1];
  // 两个延时缓冲区的长度
  unsigned int BufLength[2] = { BufLengthL, BufLengthR };
  float GainCoef[3] = {0.5, 0.7, 1}; // 增益系数，按顺序对应 a,b,c
  int InputData[2]={0};
  int OutputData[2]={0};
  InitReverbDelay(DelayBufL, DelayBufR,BufLength); //初始化函数，此函数只调用一次。
  for (i=0; i<NUM_SAMPLES; i++)
  {
  //取左声道数据
  InputData[0] = (block_ptr+2i); // block_ptr 是 A/D D/A 收发数据的指针
  //取右声道数据
  InputData[1] = (block_ptr+2i + 1);
  //对输入数据进行延时处理
  ReverbDelay(InputData, OutputData, DelayNum, GainCoef);

//将处理后的左声道输出数据传给 D/A
(block_ptr+2i) = OutputData[0];
//将处理后的右声道输出数据传给 D/A
(block_ptr+2i 面+ 1) = OutputData[0];

}
