ADAU1467的开发详解三：10分钟学会写第一个音频程序

作者的话

图形化编程是ADAU系列DSP的最大特点，1467同样如此，我常常对兄弟们讲，10分钟你就能搞明白怎么开发这颗DSP，那就看看是不是这样吧。

ADAU1467 的开发 1：直通 1

我们从最简单的开始，先做一个直通的例程。先把这个板子弄出声来，这个程序我觉得几分钟就能掌握，你会发现 SigmaDSP 的开发竟然是如此的简单！

开关说明：在前面的章节里，们已经对开关进行了详细的说明，第一和第二个例程我再把开关拨法重复一下，后面的例程中不再描述。

S1：OFF，进入调试模式，不需要 ADAU1467 自启动，所以调整为 OFF；

SW2：SPI，让 USBI 仿真器用 SPI 模式对 ADAU1467 进行调试。（特别注意，ADAU1467 可以用 SPI 和 IIC 两种模式进行调试，我们这个例子先讲用 SPI 模式调试，第二个例子再讲用 IIC模式调试）
SW4 和 SW5：调到 USBI CTRL，由 USBI 仿真器控制 DSP 进行调试；
SW6：SPI，这个是单片机的调试模式，不用管他，一直用 SPI。

下面要做的事很简单，选择一路 LINE IN，输入音源，通过 AD1938 模拟转数字，进入 ADU1467的 DSP 中，并不经过任何的数字音效处理，直通到 AD1938 数字转模拟，再输出到耳机。让手机输入音源播放音乐，看看耳机能否正常的发声。

1. 打开 SigmaStudio 软件。我安装的是 4.2 版本，当下最新的。选择 File> New Project，新建
   一个工程。

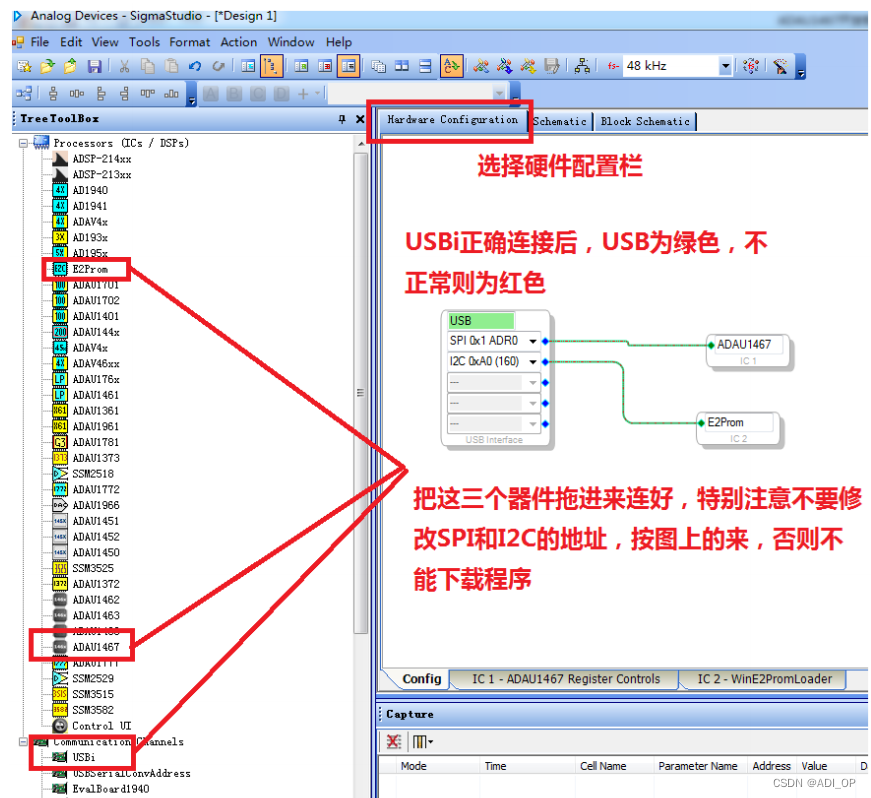

2. 首先设计 Hardware，把 ADAU1467，USBi 和 EEPROM 鼠标选中，拖到 Hardware 里来，然后按照下面的图示进行链接（这是所有 SigmaDSP 设计的第一步）：

注意！请不要随便改变 USBi 单元显示的 SPI 或 I2C 地址，否则会导致通信错误， 从而不能正常联接调试，你的硬件是怎么设计的，你就选择怎样的链接。我的开发板设计的是IIC 的 EEPROM，就是上图这么连。

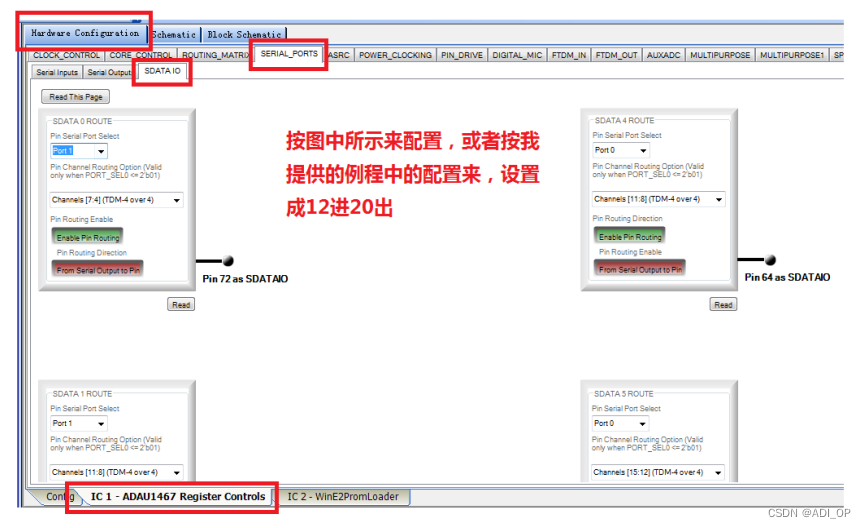

3. ADAU1467 的寄存器配置

这一步很关键，非常关键，特别关键！！！

ADAU1467 和 ADA1452 以及其他我们用过的型号不一样，他默认的是模拟的8 进 8 出，另外还有 16 路通道，可以通过寄存器配置成 2 入 14 出，4 入 12 出，8 入 8 出，14 入 2 出，而我们这个开发板的设计是 12 进 20 出，所以需要进行寄存器配置；

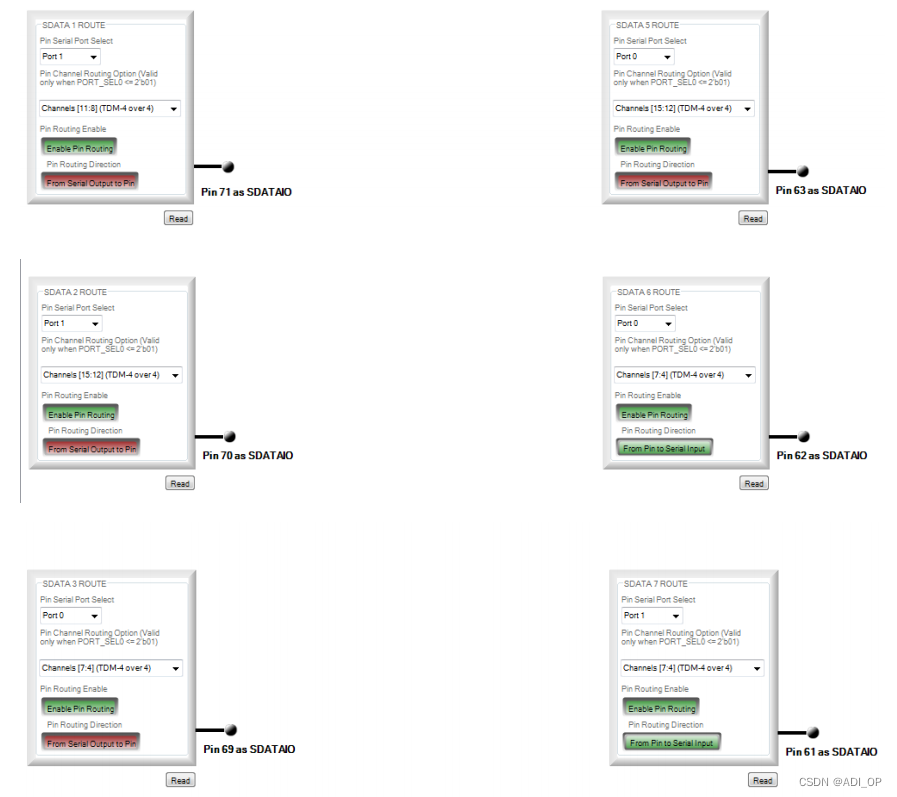

注意，需要配 8 个 IO！如果文档中的图看不清，就直接点开我的例程去看。

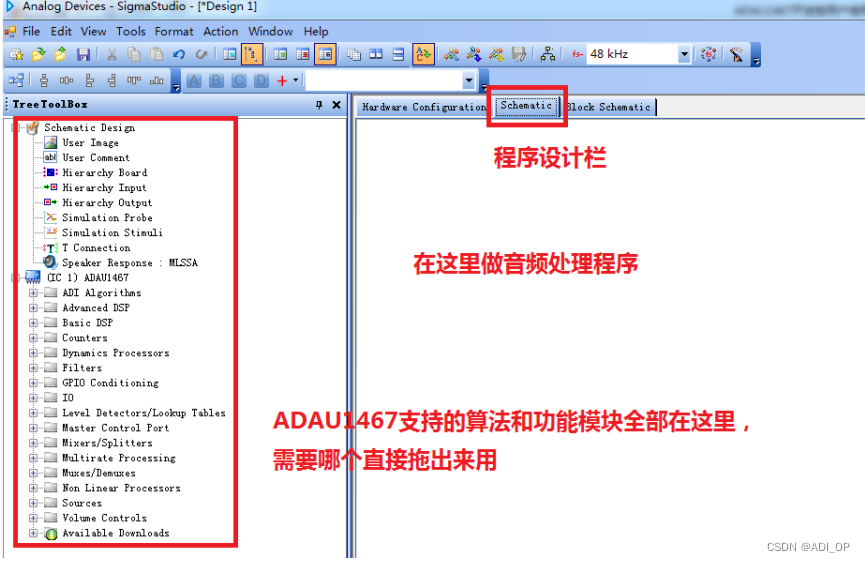

4. 硬件链接设计好了，接下来的音频设计步骤，需要转换到原理图设计页面(Schematic)，选中 Schematic。

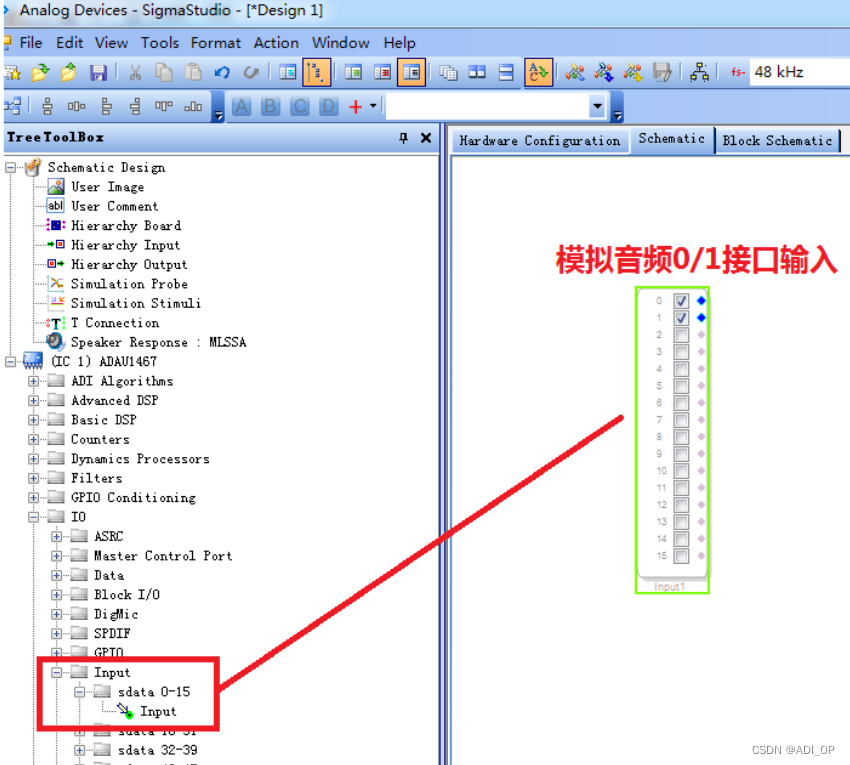

1）首先设计 Input，同样是将左边的 input 拖到右边。Tree Toolbox, 点开 IO 模块组, 然后选择 Input 模块中的 Input1（因为我们要用到开发板上的 IN0-1） ， 并将其拖到右边的空白工作区；

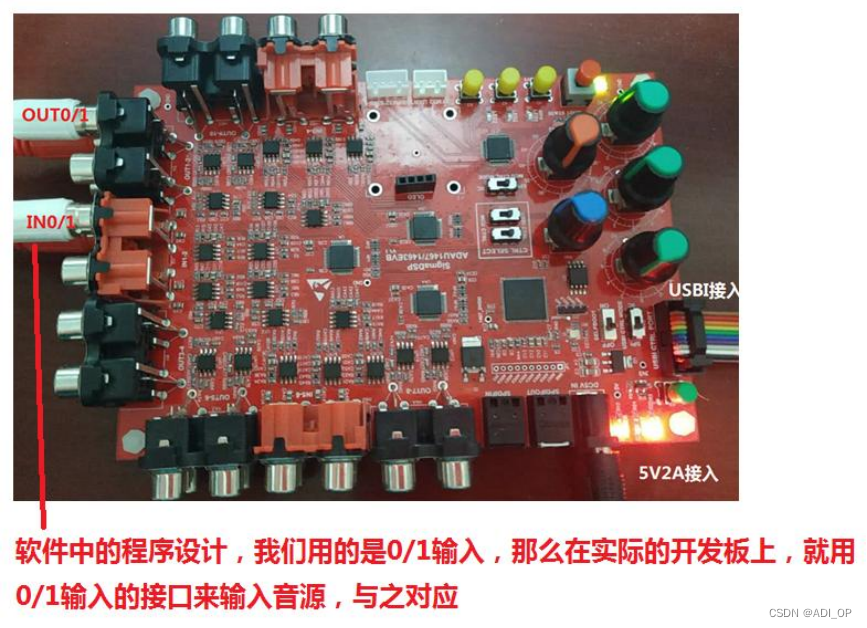

这里为什么选择的是 0 和 1 打勾呢，因为我们这个例程，开发板上设计的就是 0/1 接口输入音源。请看下图：

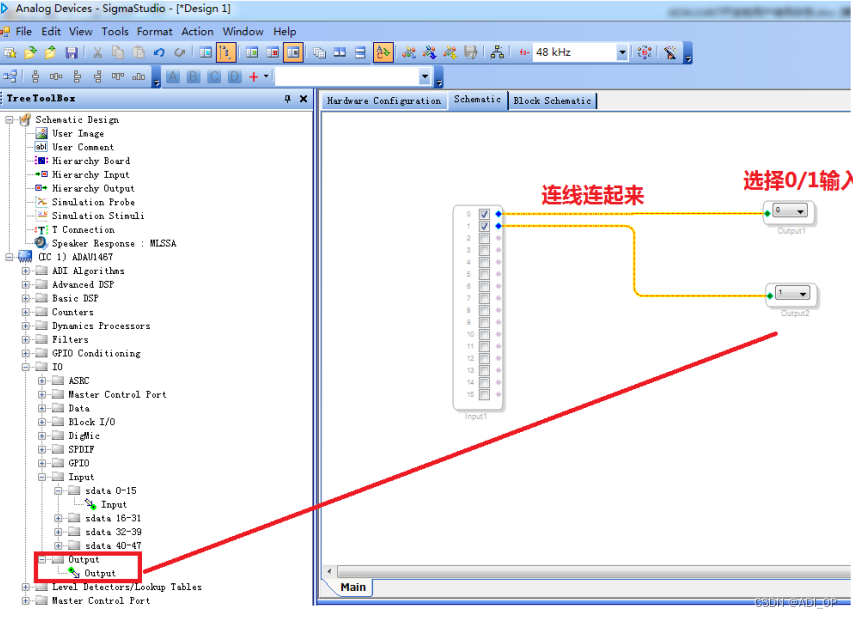

2）设计输出接口，点开 IO 的 output，如下图拖出来 2 个。（为什么这里要拖出来 2 个呢？因为是左右声道呀）

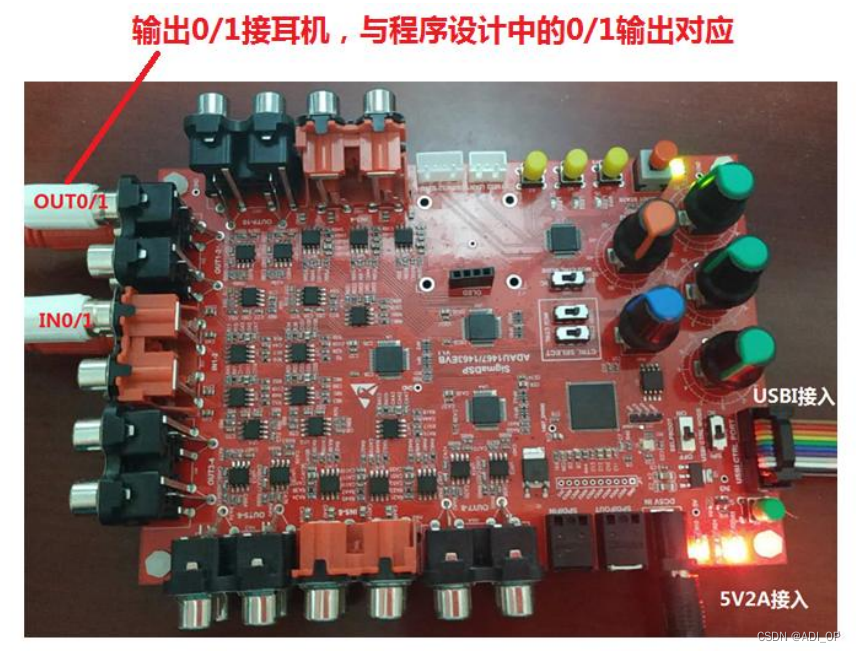

一个输出选择 DAC0，一个输出选择 DAC1，同样也是对应的板子上的输出接口的。

OUTPUT0/1 接的是音箱，所以一会出声的就是耳机了。

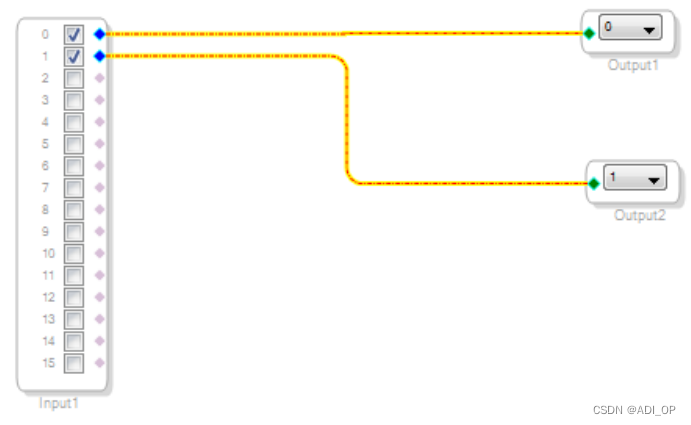

3）将这几个模块连线，就完成了一个最简单的直通程序了。模拟从 0/1 接入输入音源，直通中间不做任何处理，到模拟 0/1 输出接口接耳机。

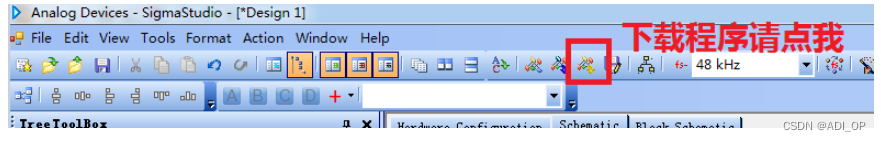

5. 将做好的例程下载到板子上。可按 F7 或快捷按钮，或通过主菜单 Link Compile Download来把你的设计下载到开发板的 ADAU1467 的内存中，实现 1467 的音频直通功能。

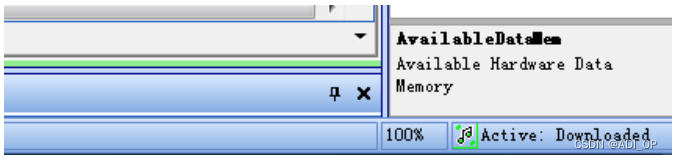

如 USBi 与开发板通信正常， SS 右下角的状态栏会显示 100%, Active: Downloaded。

6. 将输入音源设备播放音源，输出音源开始正常播放。

注意 1：编译完毕后，SS 会在右边的 output 窗体里显示编译结果，如有错误会提示错误信息，用户可据此信息去修改设计。

怎么样，是不是不要 10 分钟，就能自己开发出第一个 SigmaStudio 例程啦 😃

注意 2：USBi 将例程 down 到了板子上 ADAU1467 的 SRAM 上，断电就没有了。USBi 的这种调试是为了快速验证功能，最终需要把这个例程的代码烧写到 ADAU1467 的外部 EEPROM来实现自启动，从而实现脱机运行。因为还想要多写几个例程，所以这个最终的烧写和脱机操作我会放到最后来写。
