用21489做超低延时的主动降噪应用（四）：ADAU1777的开发详解

作者的话

开篇我就讲到了，ADAU1777 是这个开发板的 Codec，逆天的超低延时，能够实现模拟四进两出，这颗芯片在独立使用的时候，BOSE 等公司用它来做主动降噪，他的知名蓝牙降噪产品全部是用的 ADAU1777，可见这颗芯片的强大之处。

ADAU1777 不仅仅可以作为音频 DSP 单独使用，其超低的延时，超高采样率，超低功耗，很多客户也用它来做 CODEC，AD/DA 的效果奇佳！

我们 21489 的开发板选用了这颗 DSP 作为 CODEC 来使用，本章会把 ADAU1777 作为一个单独的 DSP，详细的讲解如何去开发它。我们认为只有掌握了这颗 DSP 的使用方法，才能够更好的理解它作为CODEC去配合21489的原理。所以这个开发板，也可以认为是ADAU1777的开发板，一个开发板可以同时学习 2 颗 DSP 的开发！！！

再一次，循序渐进，用户没有看错，21489 的开发板，我们首先讲 ADAU1777 这颗 codec，非常简单，顺着文章往下看！

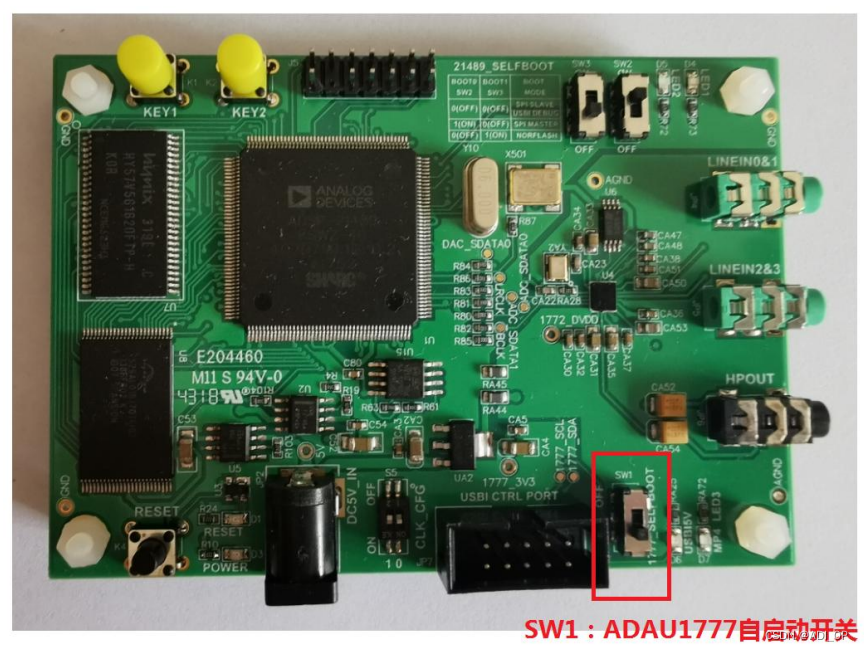

开发板的开关说明

开发板的开关如下：

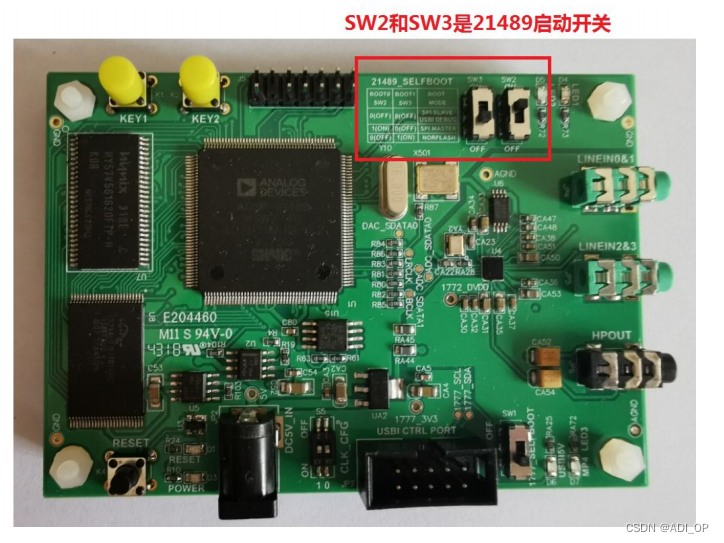

SW2 和 SW3：它们是控制 21489 从 SPIflash BOOT 或从 NORflash BOOT 的开关，因为本文档我要专门讲 ADAU1777，所以就让 21489 先歇着吧，SW2 拨到 OFF，SW3 拨到 OFF。21489就不以任何形式 BOOT。

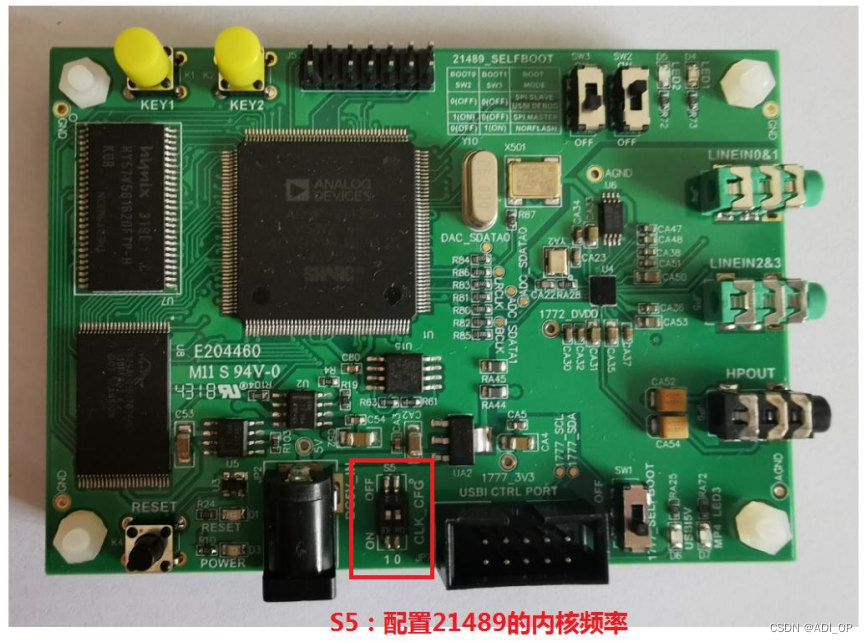

S5：配置 21489 的内核时钟频率，默认就好，不管他，关于 SW2，SW3 和 S5 这几个跟 21489相关的开关原理，我会在 21489 开发文档中详细去讲，这里不用管，按照我说的去拨，21489就彻底歇菜，让我们在这个文档里主攻 ADAU1777。

SW1：ADAU1777 的自启动开关，这个就跟我们要开发的 ADAU1777 非常相关了，把他拨到OFF，则是 ADAU1777 的调试模式，拨到 ON 就是ADAU1777 从 eeprom 自启动的模式。我们在做开发的时候，就把它拨到 OFF。（和 21489 联调的时候，需要让 ADAU1777 做好程序，固化并脱机运行，就要拨到 ON 了）

所以归纳一下，开始调试 ADAU1777，请把 SW1 拨到 OFF，SW2 和 SW3 都拨到 OFF，S5 不管他。

开发前的准备工作

1. 硬件准备

一台 64 位的 PC，一块开发板，一个 USBi 仿真器，两根音频线，两个输入音源，可以是 PC 或者手机或者其他模拟音频输入设备，一个输出音源设备，可以是耳机音箱等。（为啥要 64 位的 PC 呢，是因为 ADI 现在提供的新版本 SigmaStudio 软件只支持 64 位的 OS 了。输入和输出音源这个我也要简单说一下，因为我们这个是开发板，目的是为了迅速的教会大家使用 ADAU1777，所以就用最简单的外设，文档中我使用了 2 个手机作为输入音源，一个小
音箱作为输出设备）

2. 软件准备

首选需要安装 SigmaStudio 软件，这个软件是开发和配置 ADAU1777 的唯一工具，你的所有功能都依赖这个软件来实现，包括与 21489 的联调！所以请随时关注 ADI 官网上的软件更新情况，确保自己安装的是最新的 SigmaStudio 软件，已获得更多更稳定的功能。

SigmaStudio 软件官网下载链接：

http://www.analog.com/cn/design-center/processors-and-dsp/evaluation-and-development-software/ss_sigst_02.html

这个软件是完全免费的，直接下载安装即可。特别注意，安装 SigmaStudio 时，有可能需要你安装 Microsoft.NET Framework Ver4.0，如果你的机器之前没有安装过此类软件包。

最新版本的.net Framework 可到以下网站下载：
http://www.microsoft.com/zh-cn/download/details.aspx?id=17718

操作系统特别注意，若是 WIN7 或以上 PC 系统，请确保“我的文档”在 C 盘目录中，否则在安装过程中有可能会提示出错。

软件都装好了，就可以正式开启我们的 ADAU1777 的开发之旅了！

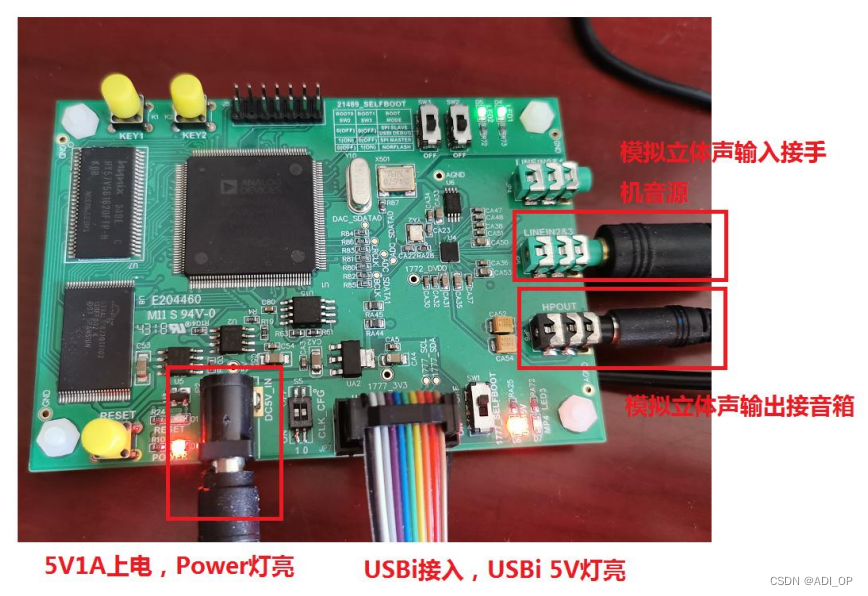

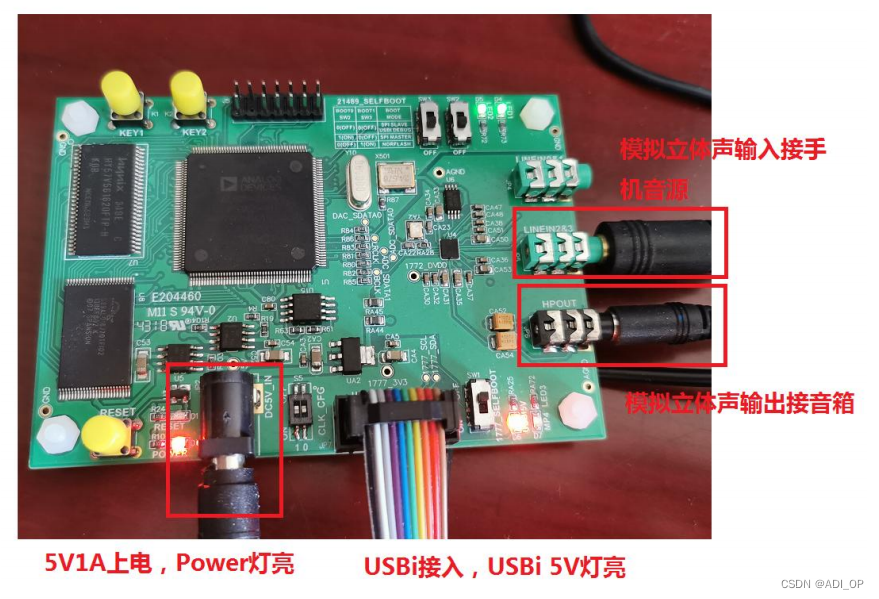

开发平台搭建示意图

1. USBi 仿真器接入开发板，并插入 PC 上电（开发板和仿真器均有温馨防反插设计，不用担心插反了）

2. 5V1A 外接电源供电。

3. LINE IN 接入一路（接的是手机音源输入，注意该模拟输入口对应的音频通道编号，这个我在后面的章节会详细讲解）

4. HP OUT 接入模拟立体声输出（我接的是一个小音箱输出，，这个我在后面的章节会详细讲解）

USBi 通过 USB 线插入 PC 后，如果弹出找到新硬件并要求安装设备驱动，请选择自动安装。如自动安装失败，可手动定位到 USBi 的驱动安装目录：

C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers.

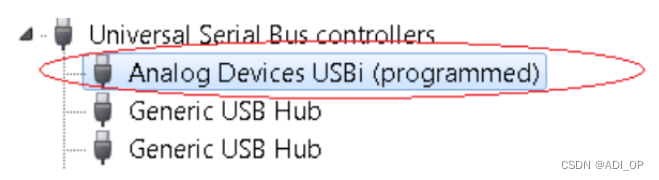

安装完毕后，可在设备管理器里检查是否有 Analog Devices USBi 设备，如下图所示，则表示安装成功，否则须重试。

ADAU1777 的开发 1：直通 1

我们从最简单的开始，先做一个直通的例程。先把这个板子弄出声来，这个程序我觉得几分钟就能掌握，你会发现 SigmaDSP 的开发竟然是如此的简单！

开关选择：请按我上文写到的开关说明来做。开始调试 ADAU1777，

请把 SW1 拨到 OFF，SW2和 SW3 都拨到 OFF，S5 拨到 1 OFF 0 ON。（后面的例程不再重复说明）

下面要做的事很简单，选择一路 LINE IN 2 &3，输入音源，通过 ADAU1777 进行模拟转数字，并不经过任何的数字音效处理，直通为数字转模拟，再输出到音箱。让手机输入音源播放音乐，看看音箱能否正常的发声。

按下图链接硬件：

1. 打开 SigmaStudio 软件。我安装的是 4.4 版本。选择 File> New Project，新建一个工程。

2. 首先设计 Hardware，把 ADAU1777，USBi 鼠标选中，拖到 Hardware 里来，然后按照下面的图示进行链接（这是所有 SigmaDSP 设计的第一步）：

注意！请不要随便改变 USBi 单元显示的 SPI 或 I2C 地址，否则会导致通信错误， 从而不能正常联接调试，你的硬件是怎么设计的，你就选择怎样的链接。（先拖出来 USBi，再拖出来 ADAU1777 作为 IC1，再拖出来 E2Prom 作为 IC2）

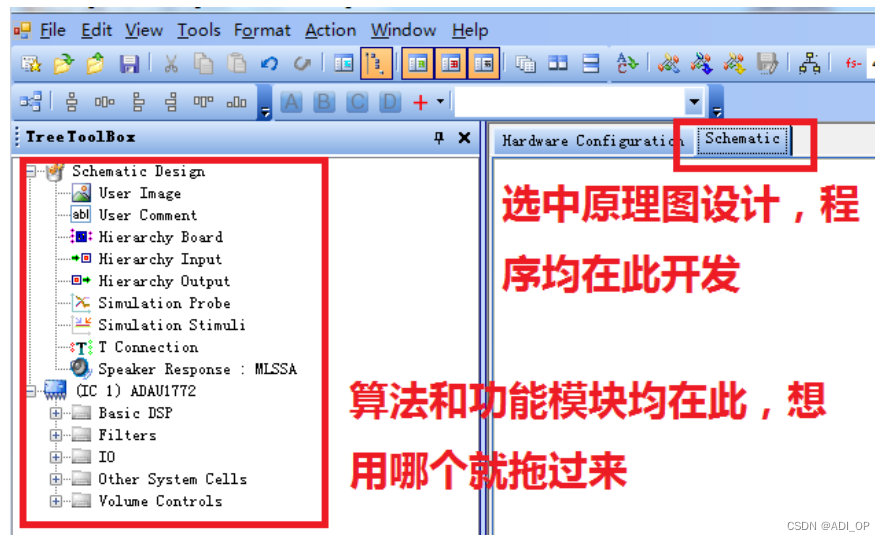

3. 硬件链接设计好了，接下来的音频设计步骤，需要转换到原理图设计页面(Schematic)，选中 Schematic。

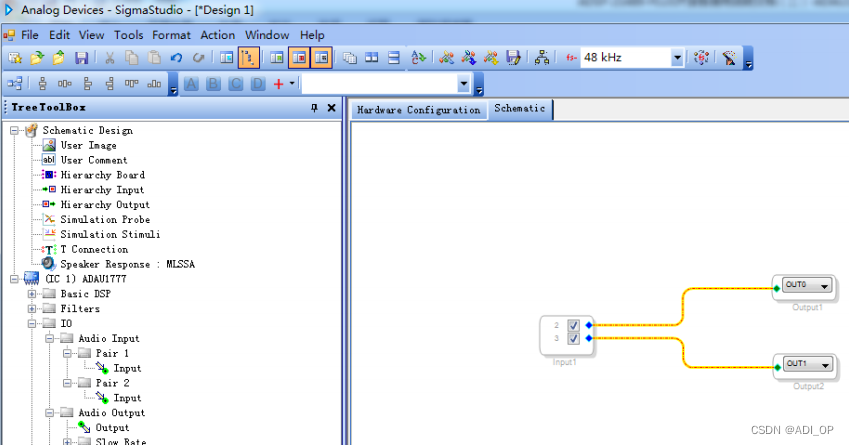

1）首先设计 Input，同样是将左边的 input 拖到右边。Tree Toolbox, 点开 IO 模块组, 然后选择 Audio Input 模块中的 Input（因为我们要用到开发板上的 IN2-3），并将其拖到右边的空白工作区，并选择 2/3 打勾。

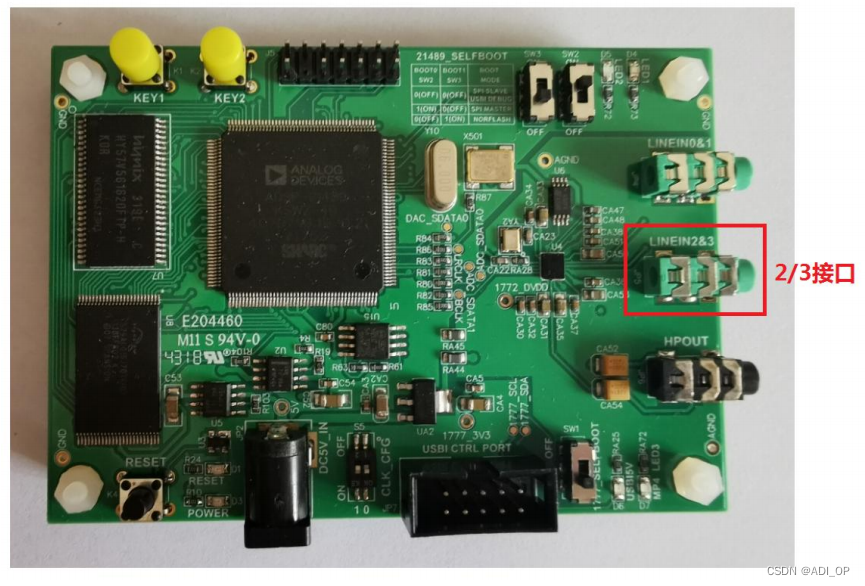

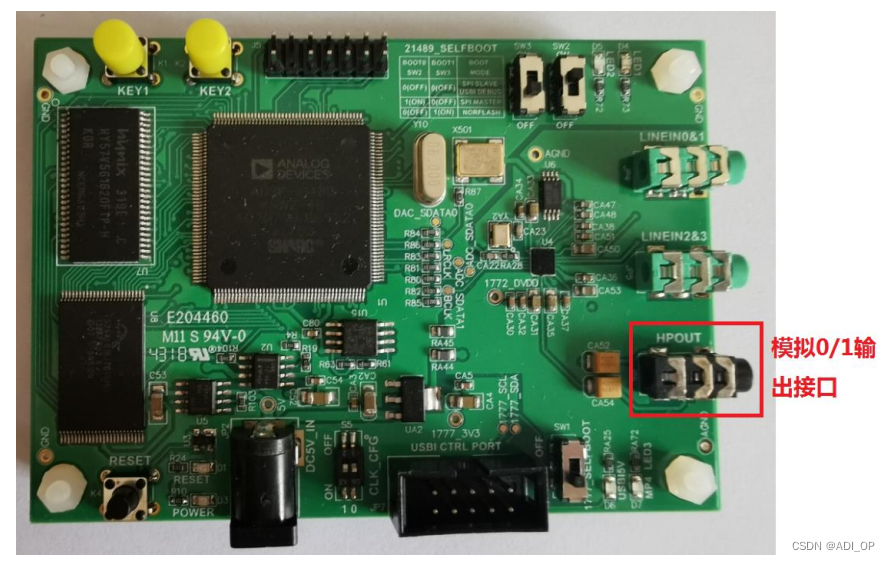

这里为什么选择的是 2 和 3 打勾呢，因为我们开发板上硬件设计的就是 2/3 接口输入音源。请看下图的模拟音源输入接口：

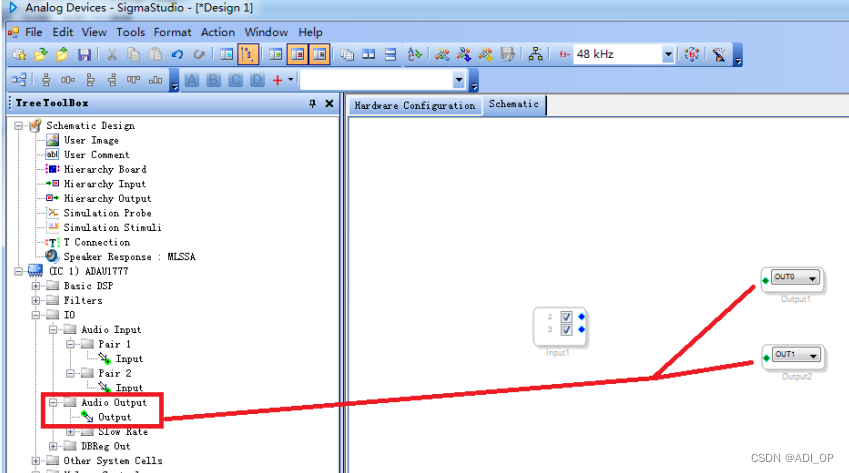

2）设计输出接口，点开 IO 的 output，如下图拖出来 2 个。（为什么这里要拖出来 2 个呢？因为是左右声道呀）

因为只有一个 OUTPUT，用的是 0/1，所以我们这里不用选了。默认就是 0/1。

HPOUT 接的是音箱，所以一会出声的就是音箱了。

3）将这几个模块连线，就完成了一个最简单的直通程序了。

4）将做好的例程下载到板子上。可按 F7 或快捷按钮，或通过主菜单 Link Compile Download来把你的设计下载到开发板的 ADAU1777 中，实现ADAU1777 的音频直通功能。

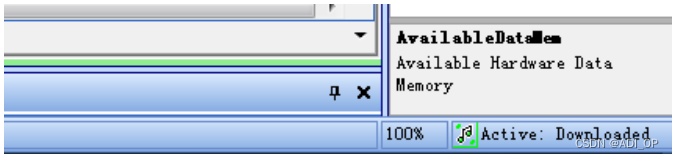

如 USBi 与开发板通信正常， SS 右下角的状态栏会显示 100%, Active: Downloaded。

5. 将输入音源设备播放音源，输出音源开始正常播放。

怎么样，是不是不要 10 分钟，就能自己开发出第一个 SigmaStudio 例程啦 😃

注意：USBi 将例程 DOWN 到了板子上 ADAU1777 的 SRAM 上，断电就没有了。这种在线调试是为了快速验证功能。但开发的最终需要实现脱机，开发板上我们只需要把程序下载到外部 EEPROM 实现自启动即可。由于我还打算多写一些例程，就暂时先不对脱机做更多的说明，会留在最后一个大的章节来讲。

ADAU1777 的开发 2：直通 2

第一个例程我们把板子弄出声了，输入音乐，输出音乐，这个也是验证板子上 ADAU1777 硬件是否正常的最常规办法。

第二个例程，我们继续做一个直通程序，把接口改一下，让用户能更深刻的理解输入输出接口是如何配置的硬件连接上，输入，手机改接入 LINE0/1，输出还是接 OUTPUT。

1）SigmaStudio 里，首先是硬件设计，再是原理图设计，跟例程 1 完全一样，我就不再重复
叙述了。

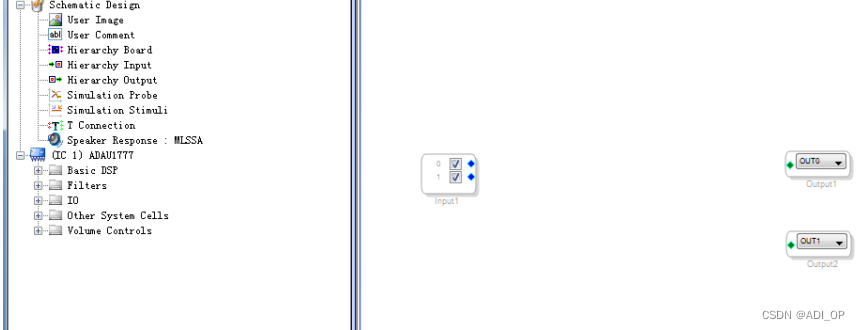

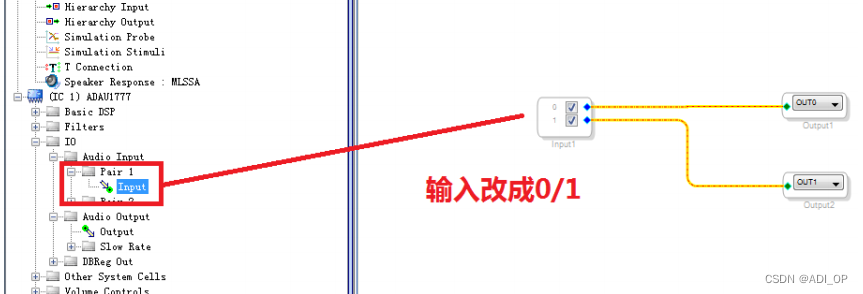

2）在原理图的设计中，输入改为 LINE0/1。

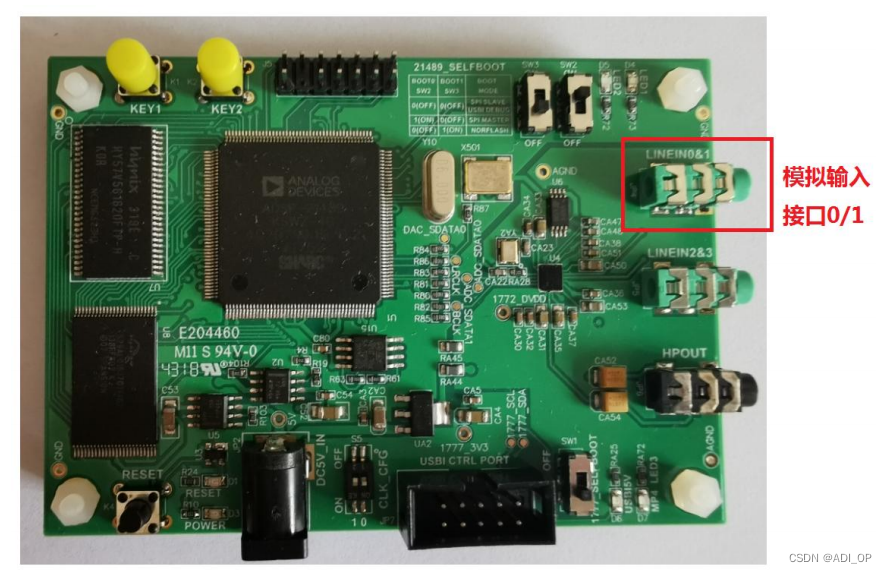

对应板子上的输入接口：

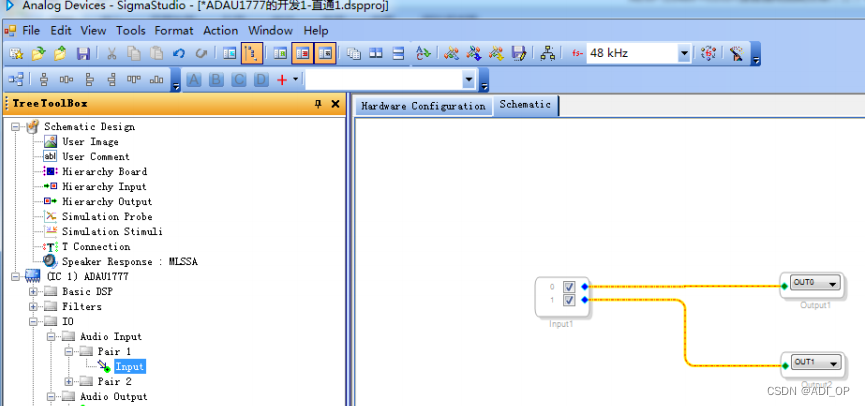

3）输出还是 0/1，然后将原理图连好，完成设计

4）下载程序，手机从 0/1 输入接口输入音乐，输出接口音箱发出音乐，完成直通。

ADAU1777 的开发 3：音量大小调节

ADAU1777 是四进两出，通过上面的例程，我们希望用户能够熟练掌握如何配置各个接口，实现直通。从这个例程开始，我们来做一下音频处理，从最基础的音量大小调节来看。

1）硬件连接上，输入手机接入 LINE0/1，输出还是接 OUTPUT。

2）SigmaStudio 里，首先是硬件设计，再是原理图设计，跟例程 1 完全一样，我就不再重复叙述了。

3）在原理图的设计中，输入为 LINE0/1，输出为 0/1

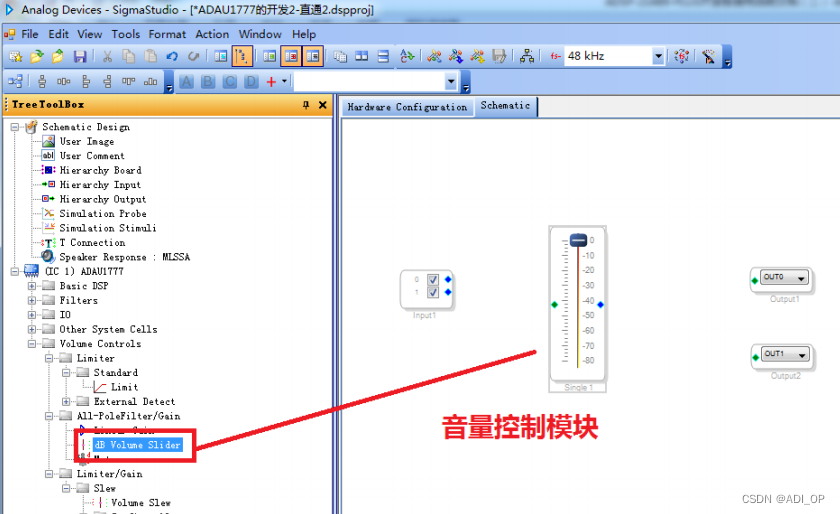

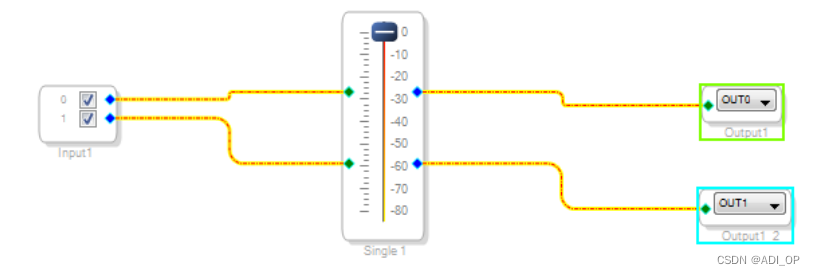

4）我们要在输入 0/1 和输出 0/1 里加入音量控制算法模块，来实现音量调节的功能。（特别注意，SigmaDSP 的开发，一定要理解信号流，输入，输出，把信号流完全掌握，就很容易设计程序了）

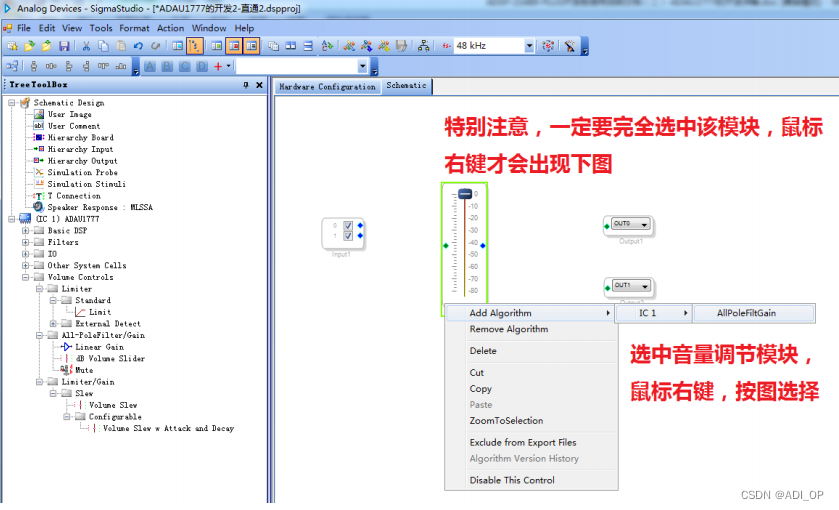

5）这个音量模块只有一进一出的通道，我们需要通过设置，把他调成两进两出，这样就可以跟我们的输入输出接了。（注意，很多算法模块均可通过此操作来增加通道）

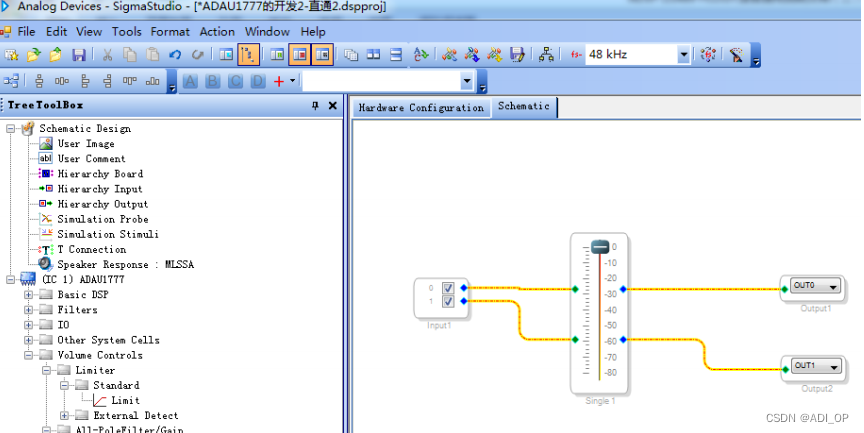

6）逻辑连线，下载程序，从 0/1 手机输入音乐，0/1 音箱播放，在软件中实时调节音量调节模块，可以控制音箱输出的音乐音量。

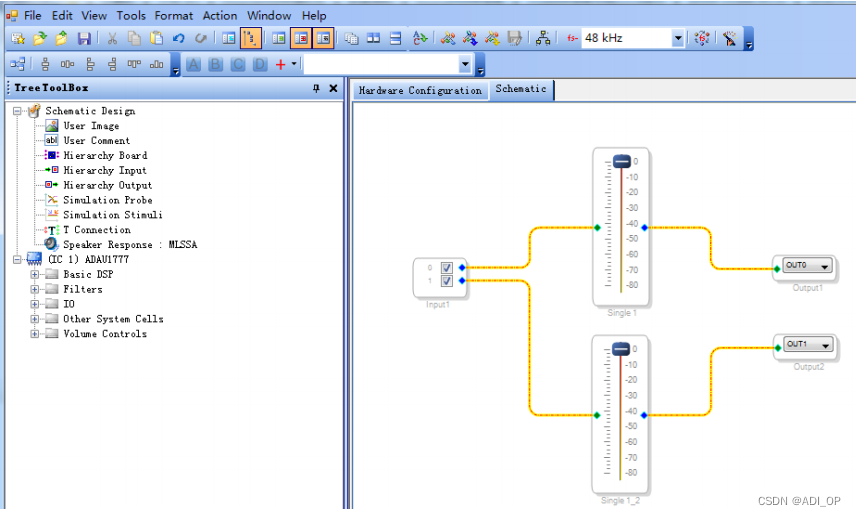

ADAU1777 的开发 4：单通道音量调节

接上一个例程，我们用的是一个音量调节模块，来控制左右声道立体声，这个例程我们用 2个音量调节模块，分别控制输出的 0 和 1，这个时候请把输出接到耳机上，两个耳朵能听的效果更明显。

下载程序后，0/1 输入的音乐，在 0/1 输出口输出到耳机，这个时候分别调节两个调音量模块，可以明显在耳机的两个耳朵里听到不同音量的音乐。

ADAU1777 的开发 5：静音

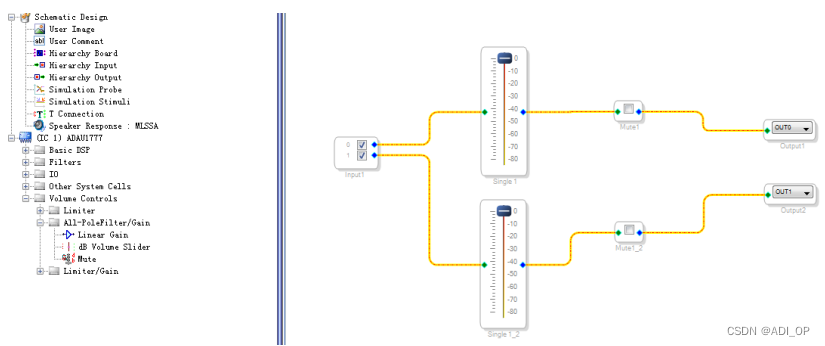

这个例程，我们设置了一个静音模块，正常情况下，0/1 输入音源，输出到耳机正常播放，当鼠标点击静音模块打勾，则输出耳机静音，没有声音。

1）将静音模块拖出来

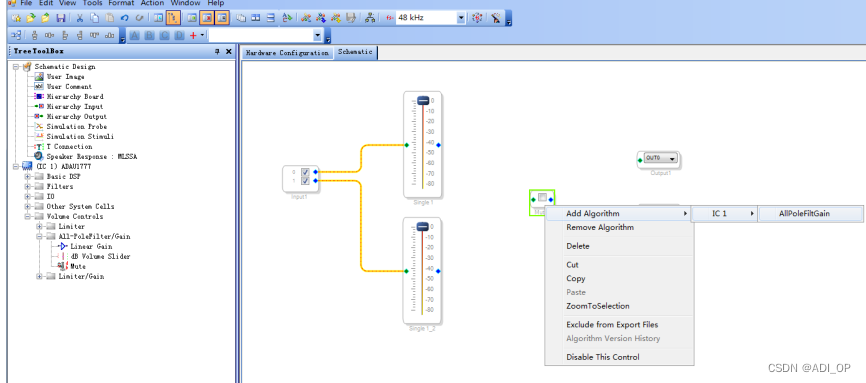

2）选中静音模块，选择 2 通道，和音量调节模块增加通道一样。

3）连好线，并使用 UBSi 下载程序。

耳机两个耳朵都正常播放。当用鼠标点中静音模块，则实现静音。再次取消选中，又恢复正常播放。

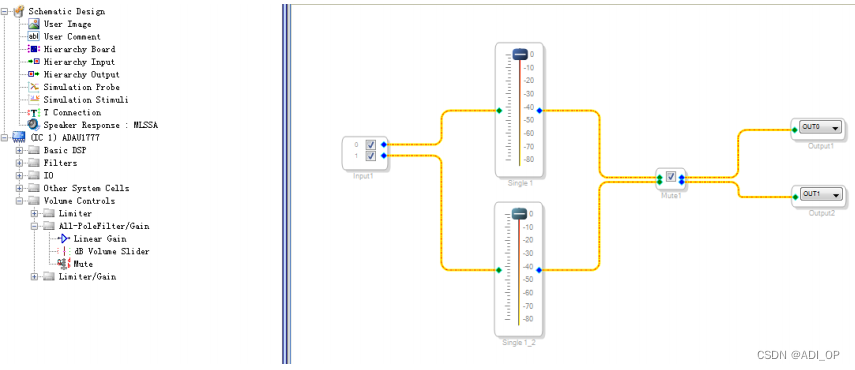

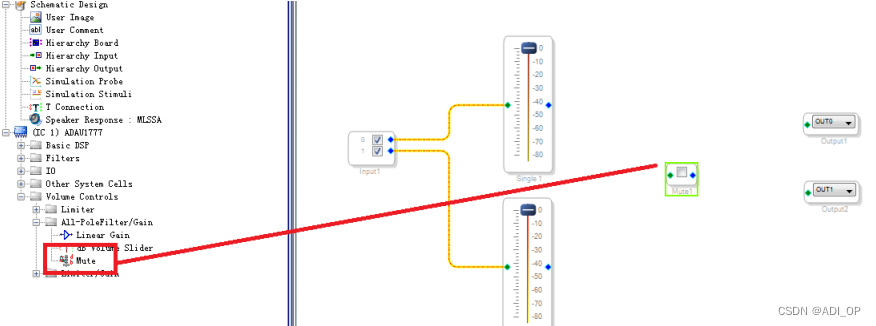

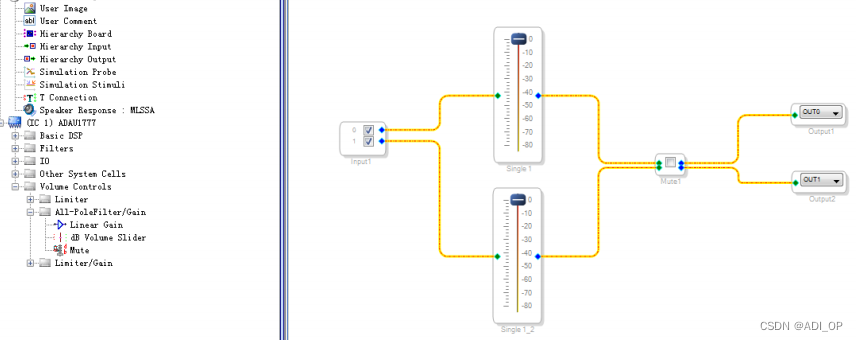

ADAU1777 的开发 6：单通道静音

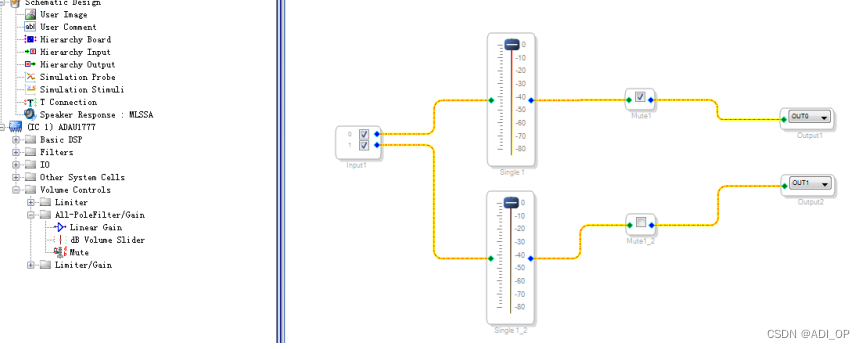

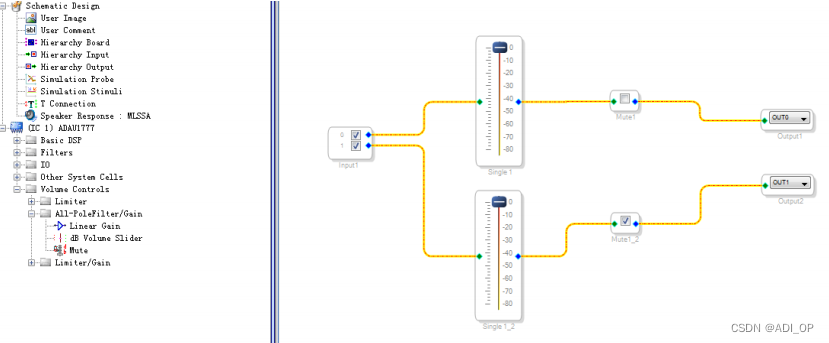

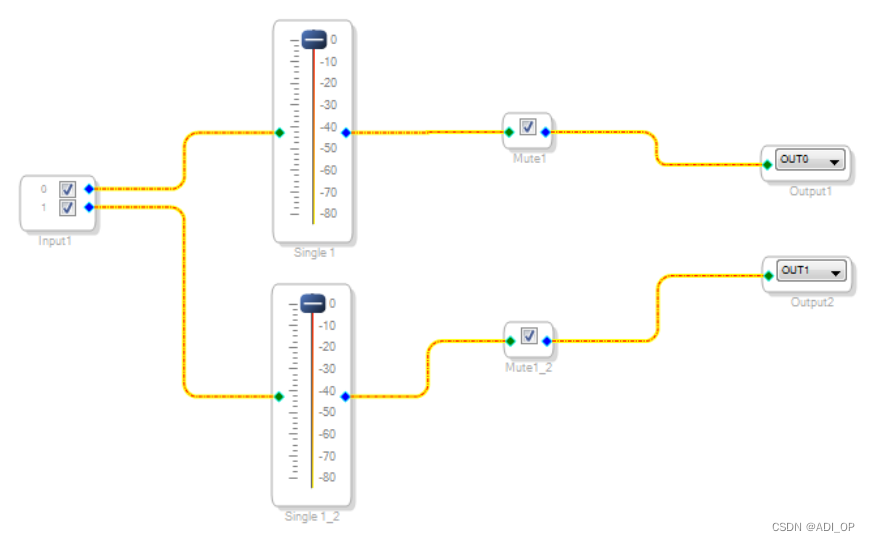

这个例程，我们设置了两个个静音模块，正常情况下，0/1 输入音源，输出到耳机正常播放，当鼠标点击每一个静音模块分别打勾，则输出耳机对应通道静音。

将程序下载，耳机正常听到音乐，当选中 mute1 或者 mute2，则控制关掉相关的声道，在耳机中就会对应的某个耳朵没有声音了。

把两个静音模块全部都选中，则全部静音。

ADAU1777 的开发 7：线性增益

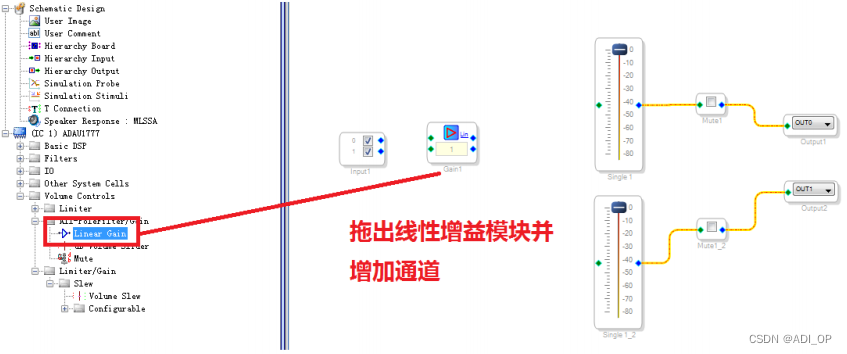

如果我们对输入的音源音量不满意，觉得声音太小了，该怎么办？这里有一个线性增益模块，可以放大音量。这个功能在 MIC 输入的时候很常用，输入音源如果接的是 MIC，一般进来的声音都很小，加一个线性增益会加强很多。

进行逻辑连线后，通过 USBi 下载程序，通过数字的输入，调节增益大小，从输出端能很明显的听到效果。

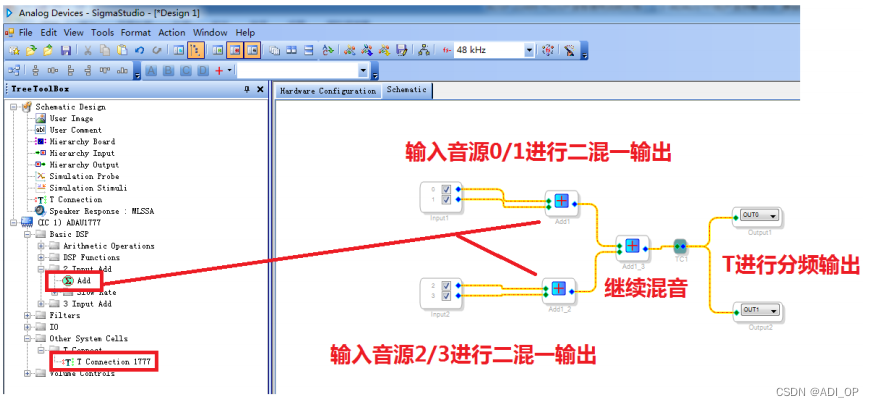

ADAU1777 的开发 8：混音

开发板上做了 4 进 2 出，ADAU1777 也是正好能够支持这些通道的输入输出。所以给我们做混音提供了先决条件，我们来看一看如何用 ADAU1777 做混音。

非常简单，硬件链接，我们用两个手机作为输入音源，一个插到 0/1 输入，一个插到 2/3 输入。输出 0/1 到耳机。

SigmaStudio 软件中，先做硬件配置，再进行原理图设计：

通过 USBi 在线下载后，两个手机输入不同的音乐，进行混音后在耳机里可以清晰的听到。

ADAU1777 的开发 9：反馈

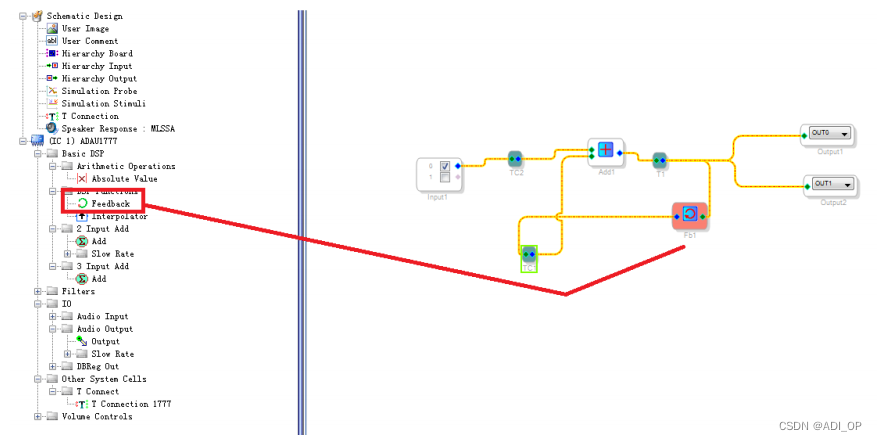

“反馈”(Feedback)算法在信号通道中生成一个延迟，并将信号重新引导至该通道中较早发生的输入。（图中所示即为这种反向信号流，这是唯一一个绿色输入位于右侧、蓝色输出位于左侧的模块。）注意，如果设计中要求反馈，则必须使用该模块。

我做一个例子，主要是要讲一下这个反馈的信号流是反的，唯一一个反向信号流的模块。

题外话，这只是一个示范例程，具体反馈应该怎么用，合不合理我不知道，需要各位声学工程师大神的专业知识来细调啦。OP 作为电子工程师，只能努力教大家怎么用模块，至于真正意义上在音频框架下的调音，就有点跨界了。

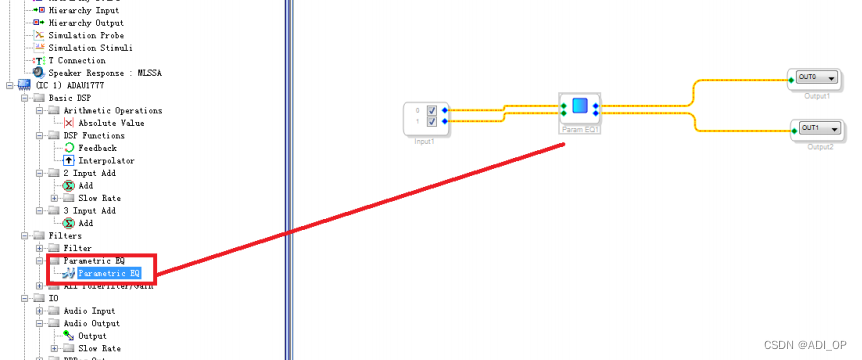

ADAU1777 的开发 10：PEQ

ADAU1777 主要的技术方向是超低延时，超低功耗，在音频音效方面的能力就显得比较弱，比其他的 SigmaDSP 要差很远，不过也能支持一些均衡器，这里说一下 PEQ。

程序还是最简单的 0/1 输入，经过 PEQ 后，0/1 输出。我们点击这个 PEQ，进入调节界面。

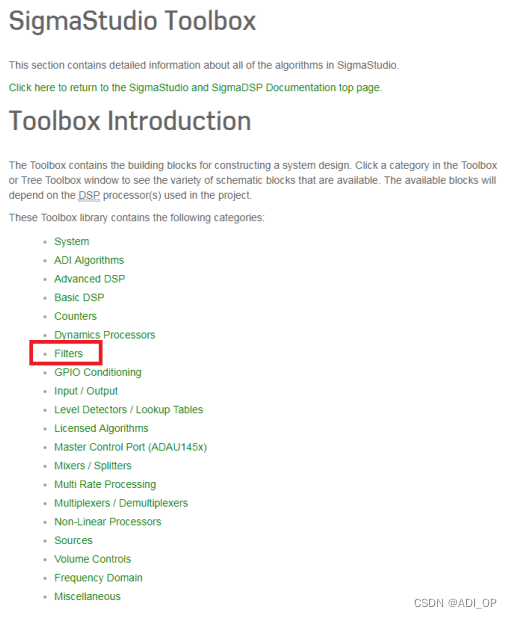

在这里进行具体参数的调节。这个时候有很多新手用户就有疑问，这个东西怎么调。统一说一下，很简单，我们打开 ADI 官方的 WIKI：

https://wiki.analog.com/resources/tools-software/sigmastudio/toolbox

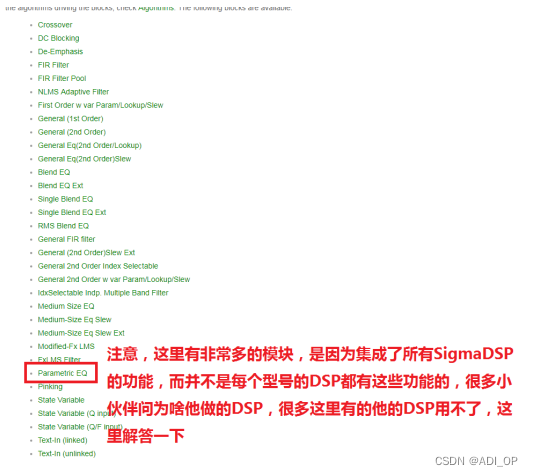

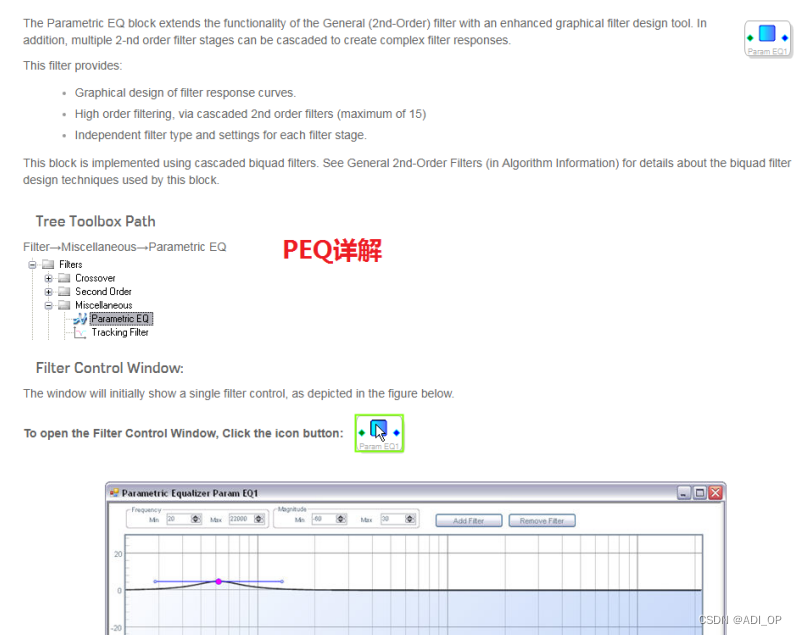

这个网址一定要记住，非常重要。打开后，我们找到相应的模块：

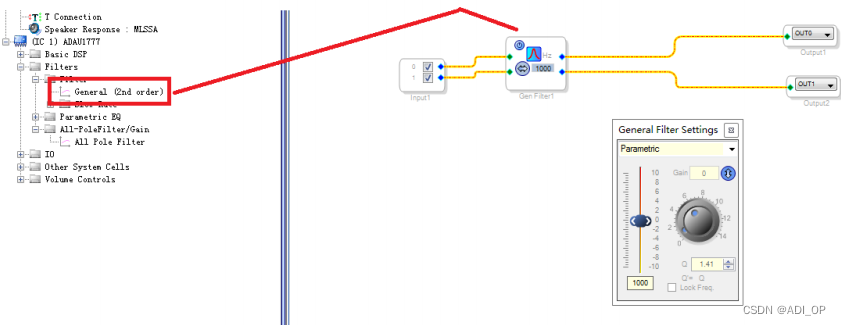

ADAU1777 的开发 11：1 段二阶滤波器

拖出来直接用，点击模块可以弹出细调的对话框，具体参数怎么调去 wiki 上找，这里就不多说了。

ADAU1777 的开发 12：多段二阶滤波器

我们在做其他 SigmaDSP 的时候，总是会说到多段滤波器，比如 31 段 EQ，在 ADAU1777 里能不能做，怎么做，其实很简单，你只需要多拖出来一些滤波器连起来不就好了，至于最多能做多少段，我在这里不好下定论，因为你所拖出来的每个算法模块都是需要占用 DSP 资 源的，处理器内存有限，当你把算法模块都拖出来之后，能顺利的下载，就说明可以做，如 果报错，那么就说明 DSP 功能溢出，无法实现，通过这种简单的方式就可以试啦。

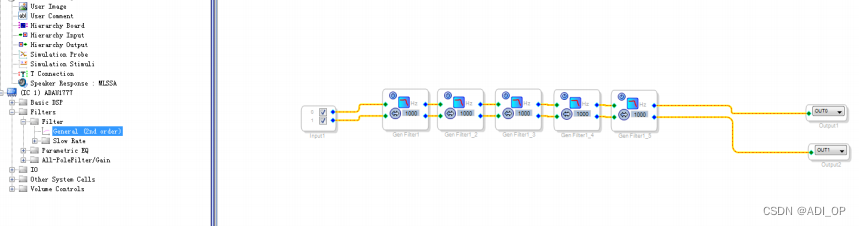

这个例程我们尝试做 5 段看看。

频点跟具体参数我都没有调，细致的调节请参照 WIKI 上对这个模块的详细说明。

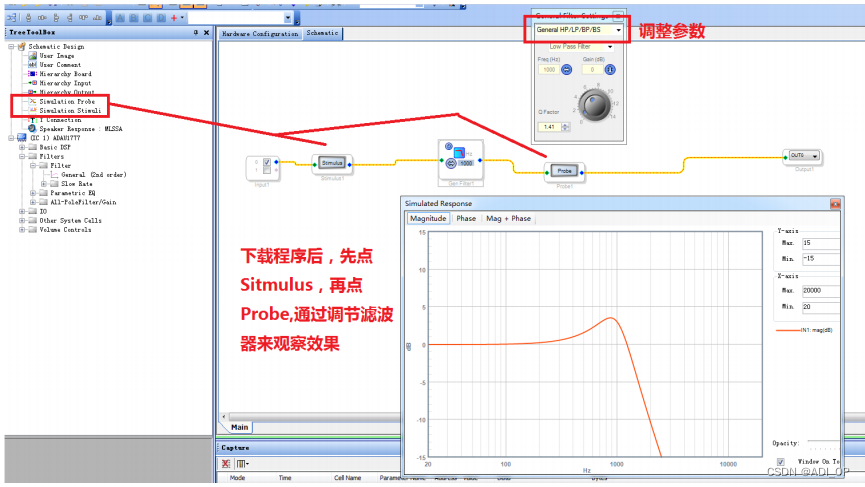

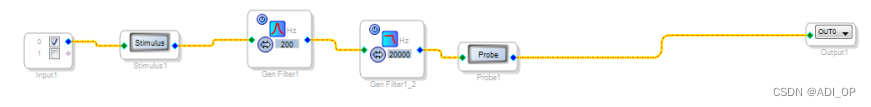

ADAU1777 的开发 13：仿真头模块和激励模 块来做频响验证

SigmaStudio 软件提供了仿真头模块和激励模块，配合使用可以来观察用户做的滤波器频响等参数。

ADAU1777 的开发 14：主动降噪

ADAU1777 是专业降噪耳机的首选 DSP，如 BOSE 等品牌的主动降噪耳机，均选用此芯片。ADI 为 BOSE 专门定制了降噪算法，这个是私有算法，我们无法拿到的。但是 ADI 也提供了一些说明，可用软件中现有的公版 EQ，延迟等模块来组成降噪的功能，或者客户如果有自己的降噪算法，可以添加到软件中去直接使用。

我们收集了 ADI 的一些在 ADAU1777 上做降噪的相关文档，并简单的搭建了一下程序，旨在指导用户如何使用 ADAU1777，至于降噪等最终的实现效果，需要用户自己调试和钻研。

至于这个程序怎么来的，参数怎么计算，我附了一个专门的文档：“ADAU177X-Active Noise Reduction”，这个文档是我搜集的 ADI 公司的一个技术问答。

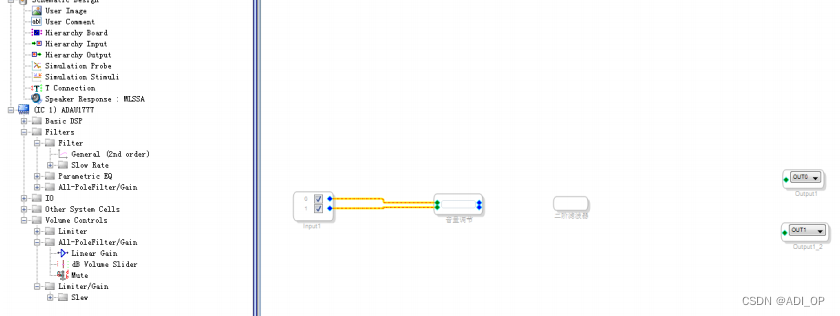

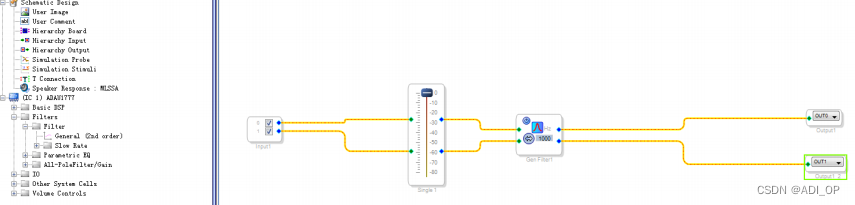

ADAU1777 的开发 15：子程序设计

一个设计小技巧，可以把程序分为主程序和子程序，这样其他开发人员阅读程序就会方便很 多，比如这个程序：

0/1 音源输入，经过一个音量调节模块，再经过一个二阶 EQ，输出到 0/1。如何来做子程序：

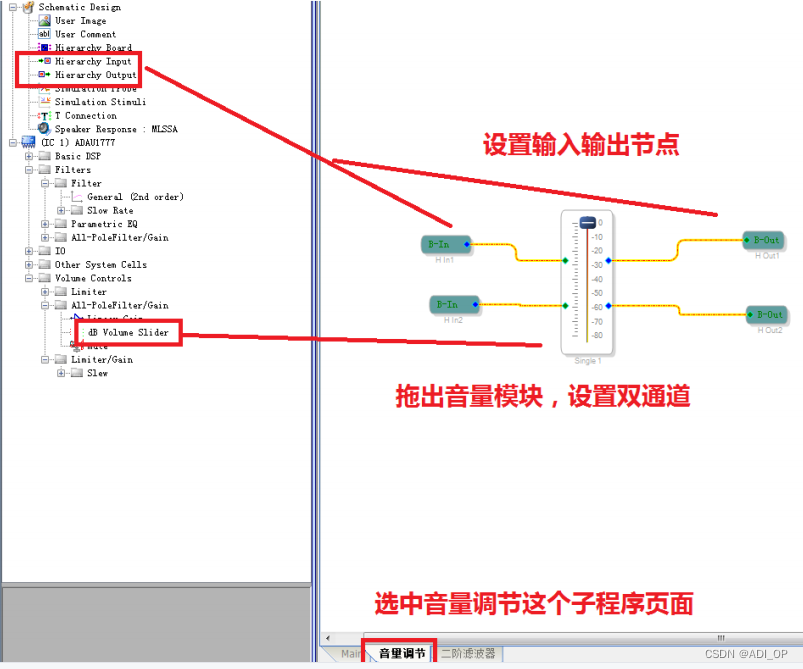

然后进行子程序设计：

回到主程序，发现子程序模块多了可连接的节点，链接起来即可。

EQ 也是这样操作，做完之后程序如下：

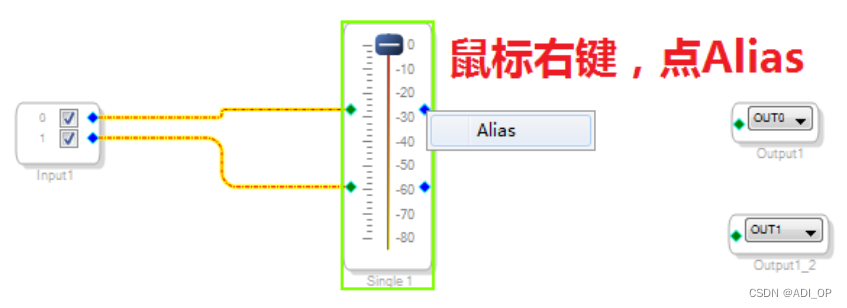

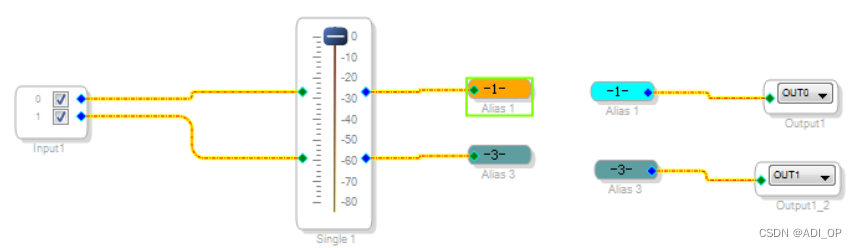

ADAU1777 的开发 16：伪模块

也是一个设计小技巧，当你的设计很复杂的时候，可以通过伪模块来让阅读者更清晰的看懂程序。

以这个程序为例，什么叫伪模块，我们可以先不连线。

出现伪模块，按要求链接。

选着 1，则会点亮 1 链接的模块，这样在很复杂的程序设计里，连线各种纠缠在一起的时候， 就能很快找到对应的链接模块。这个伪模块设计就跟我们之前的正常连线效果一样。

ADAU1777 的开发 17：设置采样率

常见的功能，在 SigmaStudio 里是怎么实现的呢，我们来看这个例程：

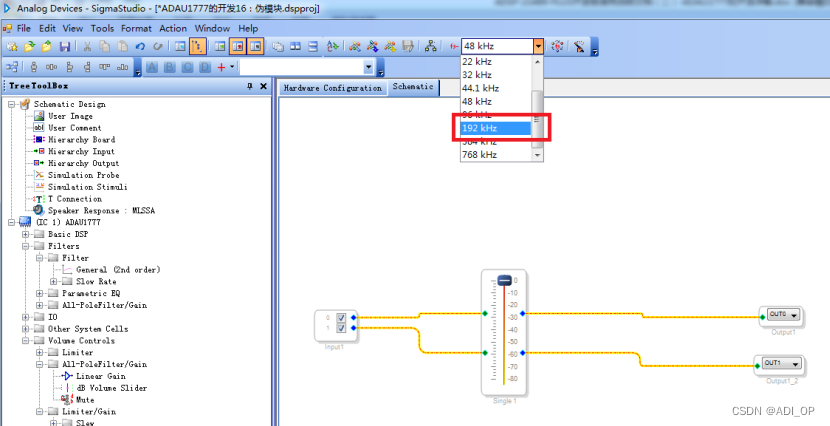

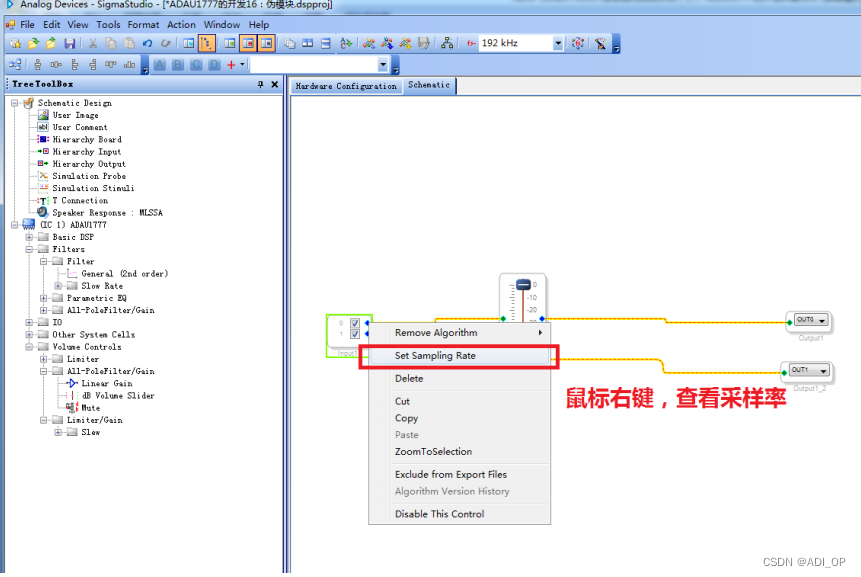

新建一个工程，默认的采样率是 48KHz。想要调节采样率，只需要在这个红框里调，注意采样率是必须你的 DSP 能够支持的。比如我这里调到 192KHz。

这个调完了还不够，我们必须一定要点一下这个图标，将 192KHz 贯穿到整个设计里。

配置完之后，我们来看一看每个点的采样率：

已经改为 192000 了。

特别注意，当你修改了采样率，你的正常播放的音乐就会停止，需要重新下载程序，新的采样率才会生效！

ADAU1777 的开发 18：烧写和脱机

这是 ADAU1777 开发的最后一步，将做好的程序固化到外部 EEPROM 中实现脱机。整个文档到了这个最后一个章节，终于和我们的 21489 开发有相关了。想要用 1777 做 CODEC，就需 要先在SigmaStudio 里对 1777 进行程序设计和配置，让他能匹配 21489 的设计。并将设计好的程序固化，上电后 1777 就按固化的程序运行，来做 21489 的 codec。感觉就跟 CPLD 一 样了。

我们就用例程 17 的程序，192K 采样率的直通程序，怎么去实现下载和脱机呢？

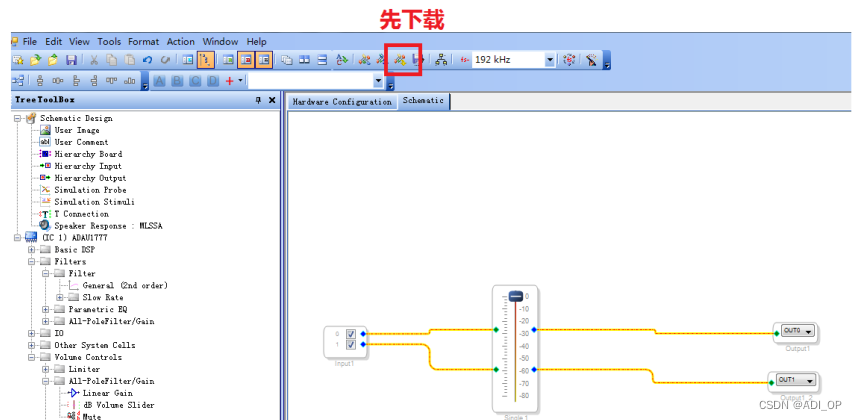

1）设计好程序后，一定必须务必要先用 USBi 下载，确保正确运行之后，再做后面的操作。

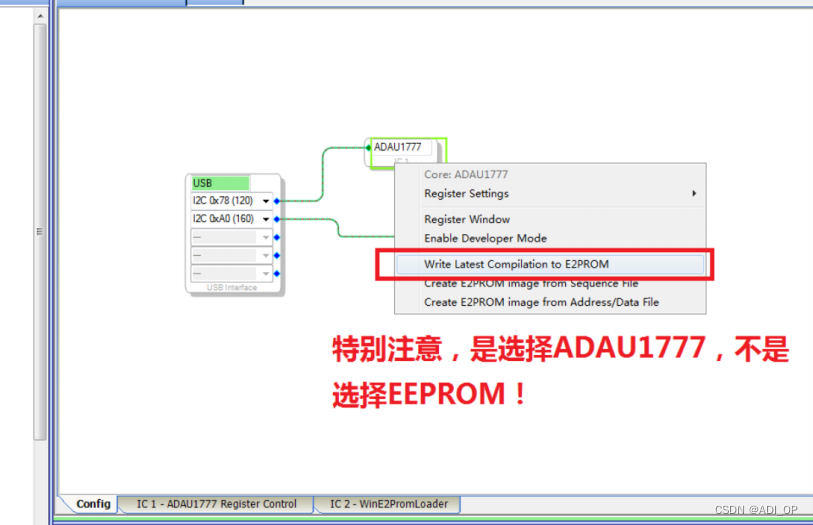

2）回到 Hardware 配置中，进行下载：

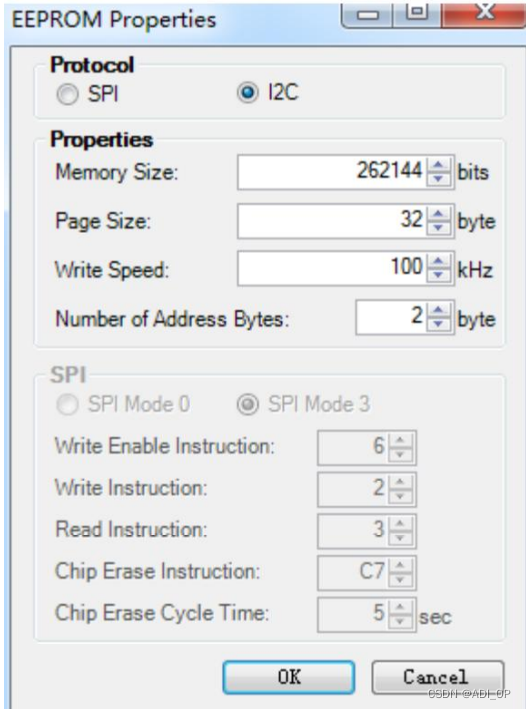

3）按图配置进行：

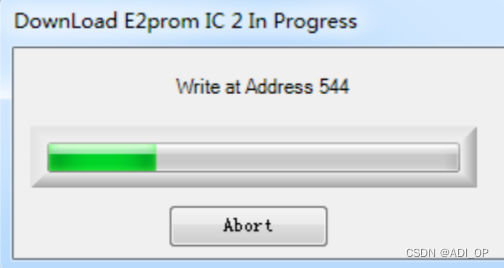

4）OK，进行烧写

5）烧写完成后，给板子断电，拔掉 USBi JTAG，让 USBi 和板子完全脱离，将 SW1 开关拨到ON，让 ADAU1777 自启动，然后上电，实现 0/1 输入，0/1 输出的脱机功能。
