硬件准备

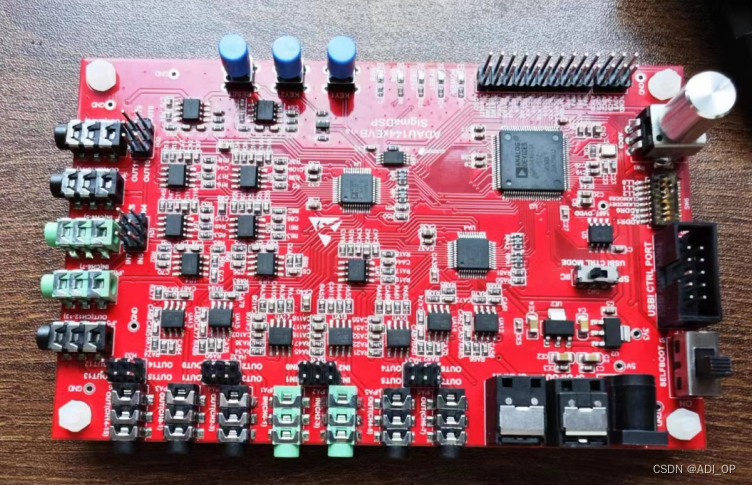

ADAU1446开发板

在这里插入图片描述
产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.703b5ba582I3ul&id=668895940171

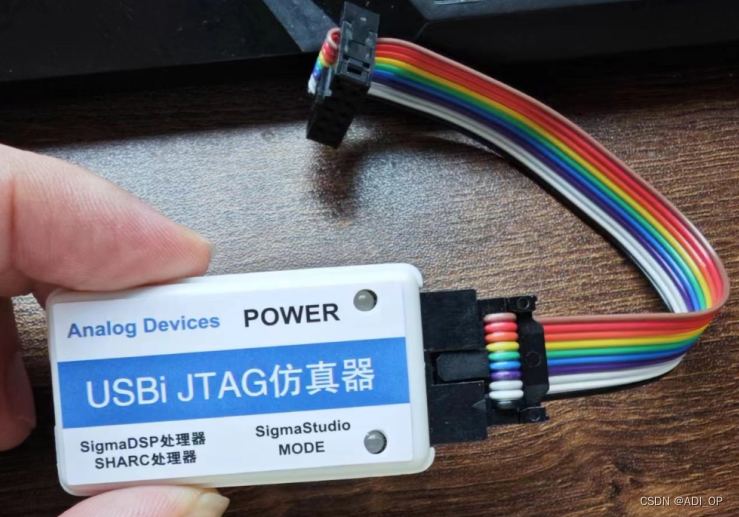

USBi仿真器

在这里插入图片描述
产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.76392dbdXMkdal&id=38242936768

软件准备

SigmaStudio4.6

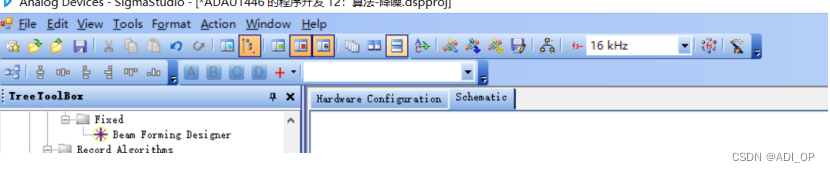

ADI 提供了很多音效算法，我尽量找一些有官方描述的算法做些例程。

在这里插入图片描述

ADAU1446 的程序开发 1：混响

混响是非常常见的音效，模拟回声空间（如演奏厅）的自然回响效应，并将该信号混入原始信号。技术上来说，回响是原始音源消失后，封闭空间中余留的总声场。该模块允许您控制以下三个参数：

混响时间(Reverb Time) – 这些单选按钮允许您控制“混响时间”设置，包括“短”(short) 和“长”(long)两个选项。混响时间指回响衰减所需时间。（技术上来说，这是通过测量信号SPL（声压强度）衰减 60dB、达到其原始值的一百万分之一所需时间来确定的。）

HF 阻尼(HF Damping) – 这些单选按钮允许您控制 HF 阻尼设置，包括“明亮”(bright)和“暗淡”(dim)两个选项。 HF 阻尼指混响反射的亮度。

低音混响增益(Bass Reverb Gain) – 这些单选按钮允许您控制“低音混响增益”设置，包括 “高”(high)和“低”(low)两个选项。低音混响指 LF 反射的强度和丰富度。

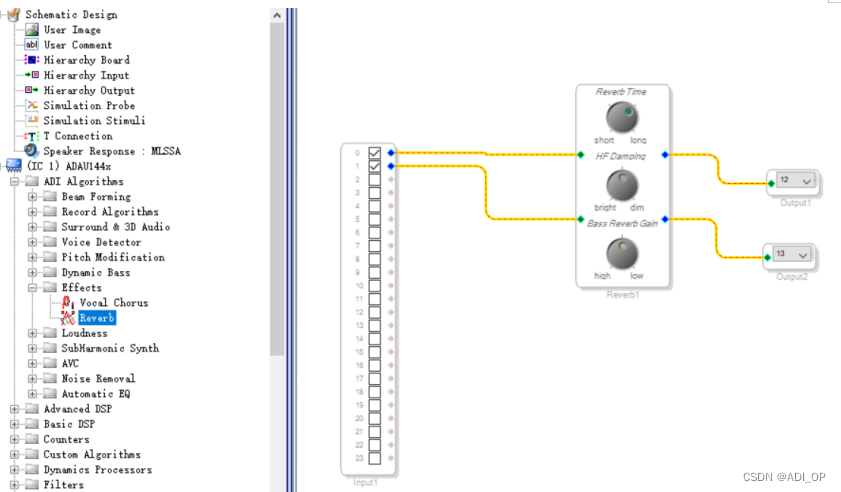

最简单的直通加混响的例程：

在这里插入图片描述

把直通的音源进行了混响处理，效果非常明显。

ADAU1446 的程序开发 2：算法-动态低音增

对于能找到详细说明的模块，我会多一些笔墨描述模块：

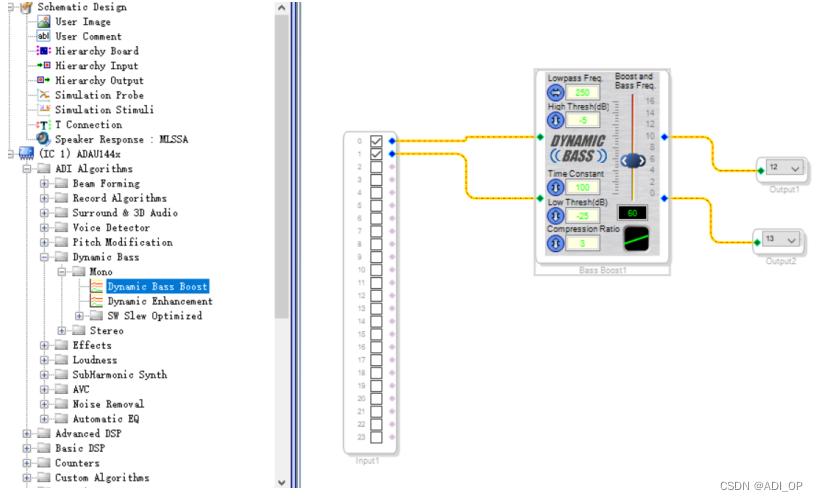

“动态低音增强”(Dynamic Bass Boost)模块可提供因输入信号电平而异的增强效果：低电平比高电平要求且接收更多低音。该模块采用一个可变-Q 滤波器，可动态调节增强量。滤波器在“阈值”(Threshold) 与“最低增益”(Min(imum) Gain)设置间计算低音增强量。高于最低增益、低于阈值的输入存在固定最大限值。

7 个参数（如下所述）控制着该模块的性能。在相应字段输入参数值，也可通过箭头输入。尽管了解这些参数的工作原理及其具体作用是非常重要的，但您需要做的只是试试各个参数，感受它们各自及组合后对目标音效的影响。

低通频率(Lowpass Freq) – 低通频率范围为 20Hz 至 250Hz；检测器通过选中点之下的频率来确定增强量。

高阈值(High Threshold) (dB) –高阈值的范围为-20 至 10dB，用于设定检测器操作的上限点。高于最低增益的信号不会影响增强计算，而会被以固定量增强。

时间常数(Time Constant) – 范围为 0 至 500 毫秒，控制着检测器的均方根时间常数，可改变起音速率(attack rate)和释放速率(release rate)。

低阈值(Low Threshold) (dB) – 该值的范围为-100 至-20dB，为检测器的阈值下限。进入检测器且低于此阈值的任何信号不会影响增强计算，而是获得固定量的增强。

压缩比(Compression Ratio) – 压缩比的范围为 1 至 15，可能理解为一种动态增强比更为恰当，控制着低音增强从低阈值变为高阈值的比率。

增强(Boost) – 该滑块的范围为 0 至 16dB，控制着动态应用于算法的最大增益。另见下一个参数。低音频率(Bass Freq)- 本字段位于增强滑块之下，其范围为 20 至 300Hz，用于设定增强滤波器的中心频率。将所需值直接输入字段，或通过滑块两端的两个水平箭头输入。

注意：当滑块向下滑至 0dB 时，实际上并未绕过该模块。

在这里插入图片描述

ADAU1446 的程序开发 3：算法-响度低和高

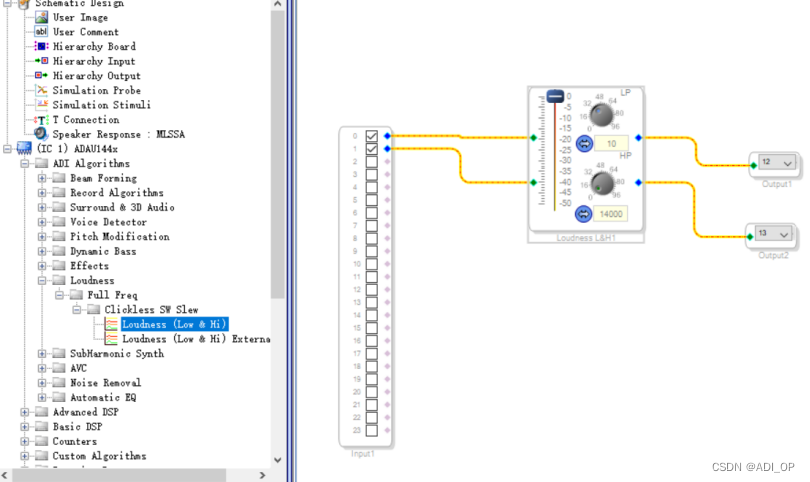

对于低电平，“响度”（低和高） (Loudness (Low and High))模块可增强低于 60 Hz 的低音和高于 7kHz 的高音（另见下面的控制旋钮部分）。

增强值依据著名的 Fletcher-Munson 等响曲线及其他曲线计算而得。这项研究显示，低电平时，低声级和高声级必须显著提高响度，才能使音色平衡听起来比例适当，并使整体声音在人耳中呈现出相同的响度。

请注意，这种算法为固定而非动态算法：它假定输入电平保持不变。该模块的参数包括电平滑块、LPF 及 HPF 旋钮和电平(Level)。

电平滑块控制整个信号的输出音量，但更重要的是，它同时也控制响度算法。低电平时，响度算法对低频的增强效果好于高频。电平为 0dB 时，无论输入电平为何，低频和高频都不能增强。
通过 LP 旋钮，您可以更改低通滤波器的截止频率。默认值接近 Fletcher-Munson 曲线。频率值越高，低音带宽增益越高。
通过 HF 旋钮，您可以更改高通滤波器的截止频率。默认值为 7kHz，接近Fletcher-Munson 曲线。

在这里插入图片描述
