作者的话
ADAU1452是OP认为极具性价比的一颗ADI的音频DSP，且通用性强，基本上学会了这颗DSP，后面所有的ADAU系列DSP都可以直接搞。
我希望通过这个文档，配合开发板和 USBi 仿真器，10分钟让你写出第一个SigmaDSP的程序来！
硬件准备
ADAU1452MINI开发套件： https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.13.3af5c4d6vb8svR&id=568599872471
USBi仿真器：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.13.466a2dbdFX1z0a&id=38242936768
开发板简介
看图说话吧：（看板子上的丝印也能看出来）

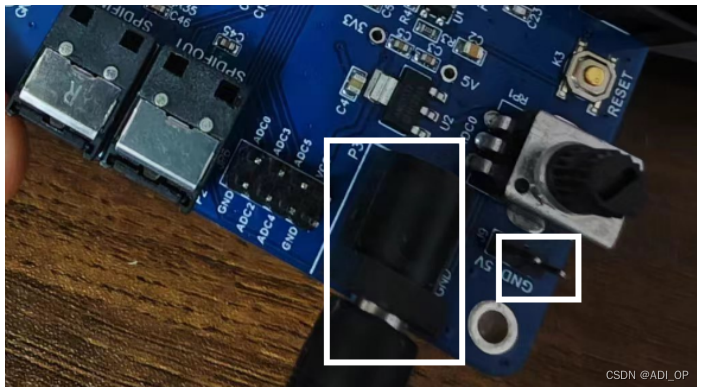

- 5V2A/1A的电源接口，负责给开发板供电；
- 模拟的2进2出，粉红色的接口是模拟输入，绿色的接口是模拟输出；
有同学可能就有疑问了，这明明是1进1出呀，1个输入接口，1个输出接口。这个想法是错的，因为我们在音频这个领域里，讲到的通道数都是指的单通道，这里的红色输入接口，是立体声输入，也就是左右两个单通道，所以是12=2进，绿色的输出接口同样做的是立体声输出，也就是左右两声道在一个接口输出，所以是12=2出（这个在后面的程序配置左右声道会有更好的体现）。

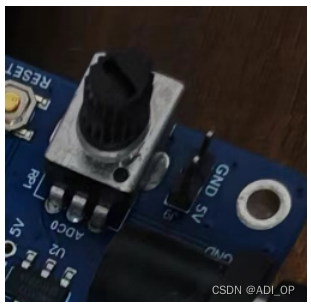

- 一个电位器

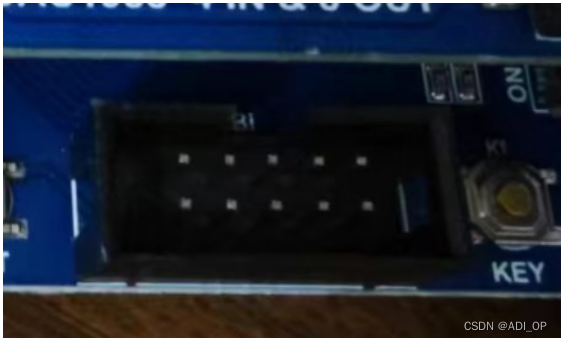

- USBi JTAG接口

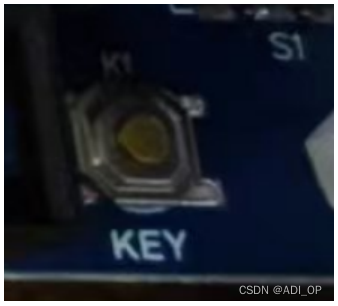

- 一个用IO设计的按键

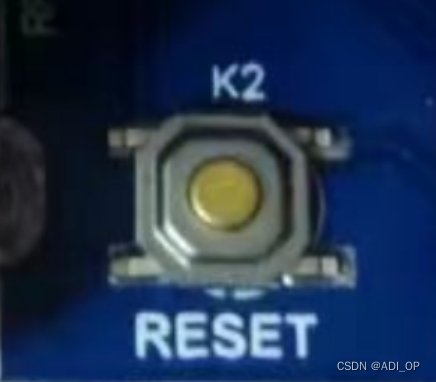

6. 复位按键
- 自启动开关

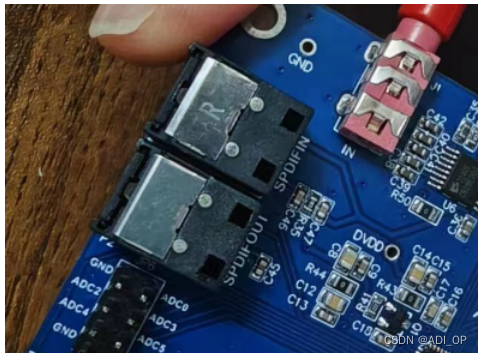

- SPDIF IN/OUT接口

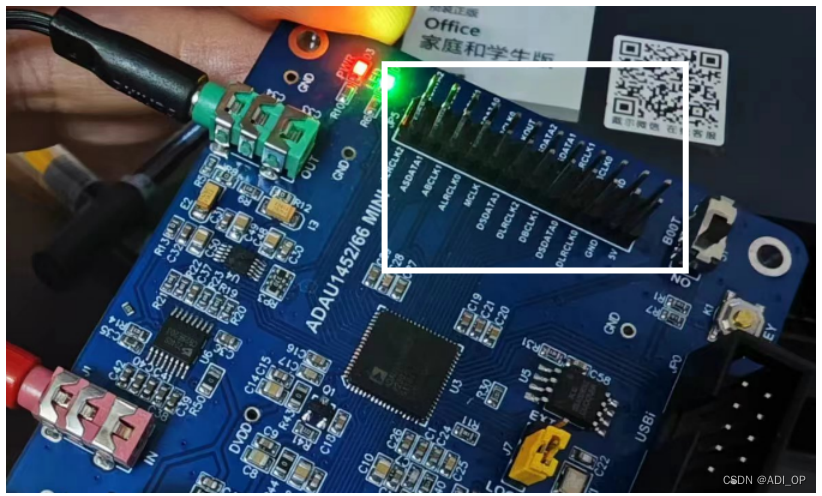

- IIS/TDM扩展接口
开发前的准备工作
一台64位的PC，一块ADAU1452MINI开发板，一个USBi仿真器，3.5mm的音频线若干，一个5V2A/1A的电源，一个输入音源，可以是 PC 或者手机或者其他模拟音频输入设备，一个或两个输出音源设备，可以是耳机音箱等。（为啥要64位的PC呢，是因为ADI现在提供的新版本SigmaStudio 软件只支持64位的OS了）。
输入和输出音源这个我也要简单说一下，因为我们这个是开发板，目的是为了迅速的教会大家使用 ADAU1452，所以就用最简单的外设，文档中我使用了手机作为输入音源，一个小音箱和一个普通的3.5耳机作为输出设备。
软件准备
首选需要安装SigmaStudio软件，这个软件是开发ADAU1452的唯一工具，你的所有功能都依赖这个软件来实现，所以请随时关注 ADI 官网上的软件更新情况，确保自己安装的是最新的 SigmaStudio 软件，已获得更多更稳定的功能。

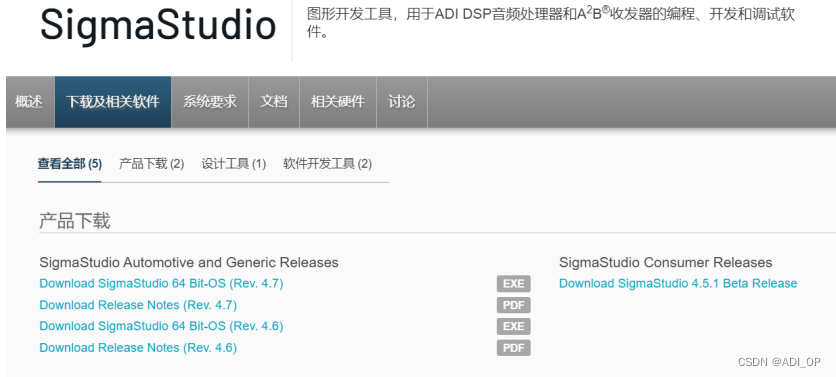

SigmaStudio 软件官网下载链接：
https://www.analog.com/cn/resources/evaluation-hardware-and-software/software/ss_sigst_02.html
这个软件是完全免费的，直接下载安装即可，目前就直接下4.6或者4.7，都一样。
特别注意，安装 SigmaStudio 时，有可能需要你安装 Microsoft.NET Framework Ver4.0，如果你的机器之前没有安装过此类软件包。
最新版本的.net Framework 可到以下网站下载：
http://www.microsoft.com/zh-cn/download/details.aspx?id=17718
操作系统特别注意，若是WIN7或以上PC系统，请确保“我的文档”在C盘目录中，否则在安装过程中有可能会提示出错。
有兄弟问能不能用WIN10和WIN11，WIN11我还真是不清楚，但WIN10肯定可以，因为我自己用的就是WIN10。
软件都装好了，就可以正式开启我们的 ADAU1452 的开发之旅了！

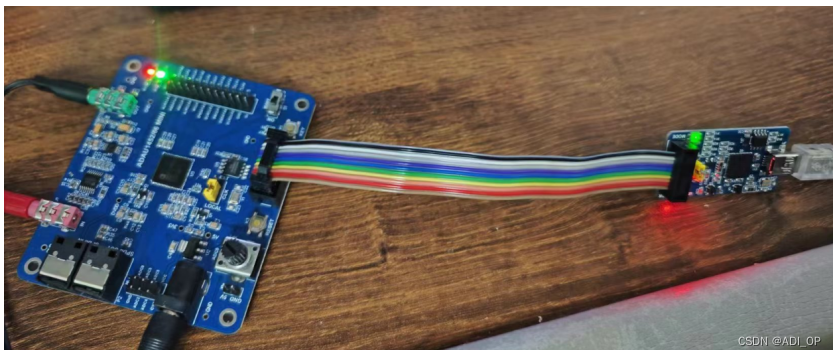

开发平台搭建示意图

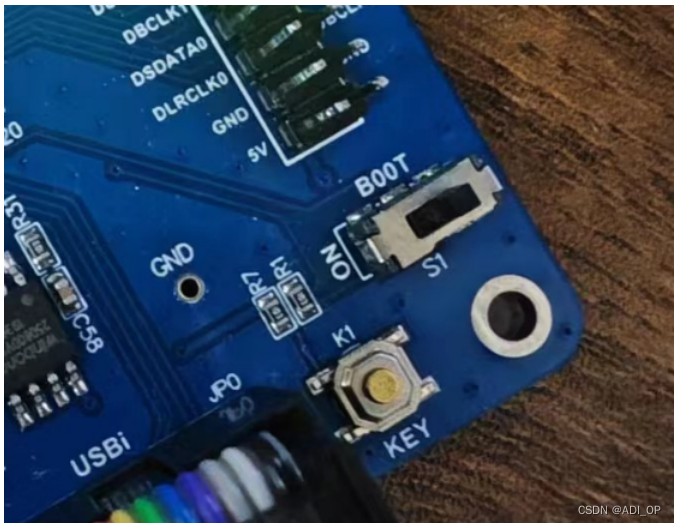

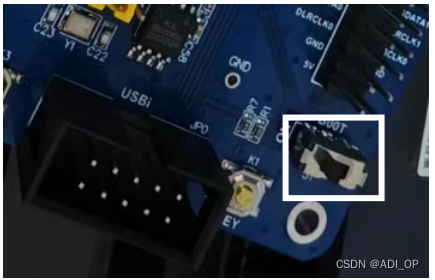

1.开发板上的自启动开关S1拨到OFF；（注意，我们在做调试的时候，一律让DSP不启动）

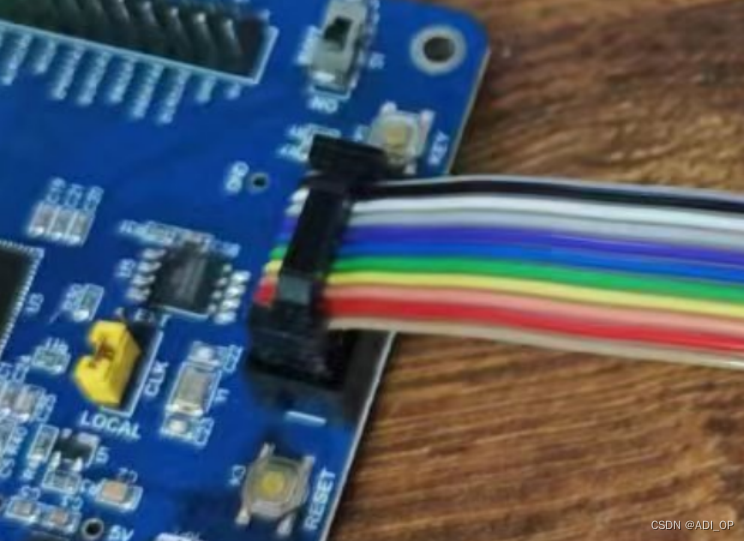

2.USBi插到开发板的USBi JTAG接口（开发板和仿真器均有温馨防反插设计，不用担心插反了，这个时候仿真器和开发板均没有通电）；

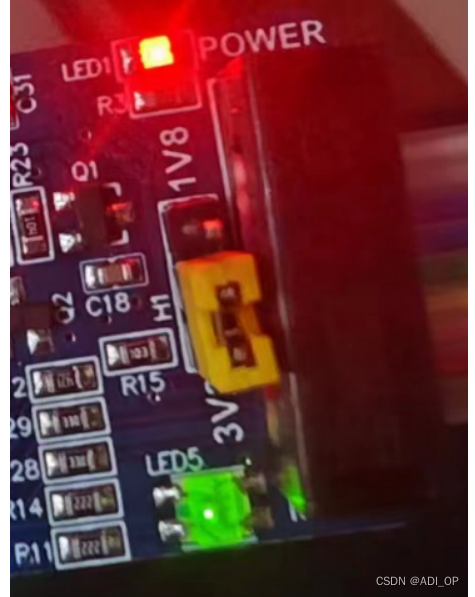

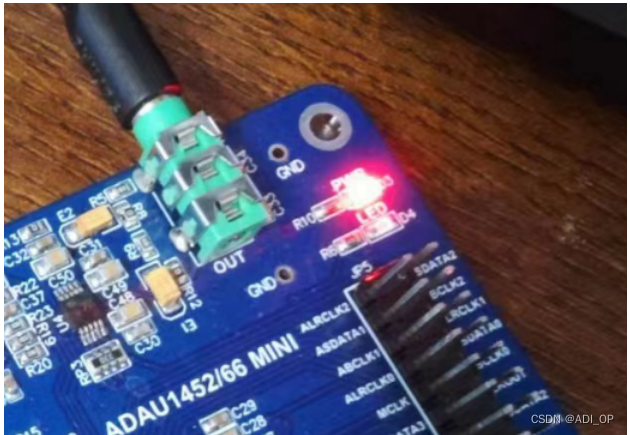

3.5V2A电源接入，USBi接PC的USB口（如果是台式机，不要前置USB口，要接到后置的）；（供电正常时，开发板的POWER（红）亮，否则说明供电有问题，请检查电源）；

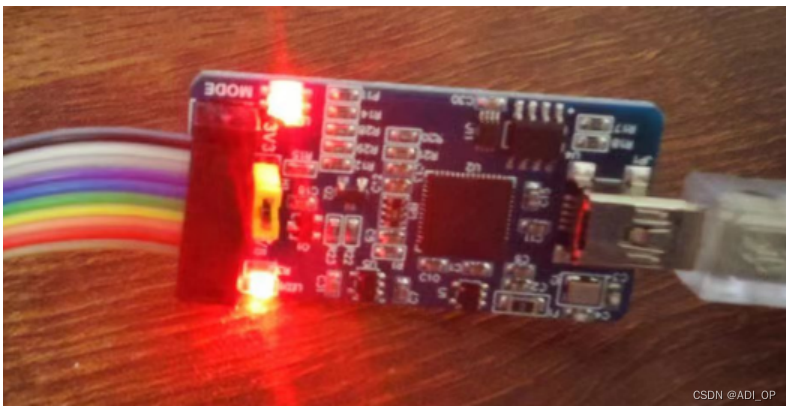

4.USBi的Power（红）亮，MODE（绿）亮

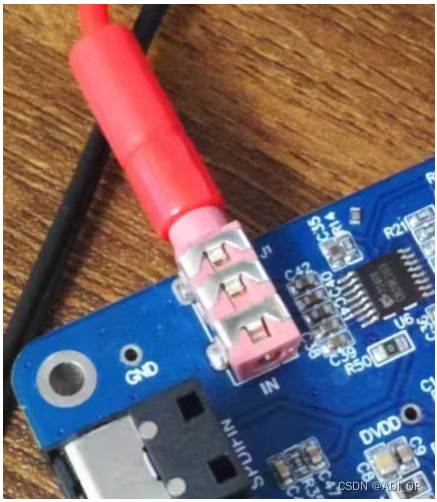

5.模拟音源从粉红色接口输入（接的是PC声卡的音源输入）；

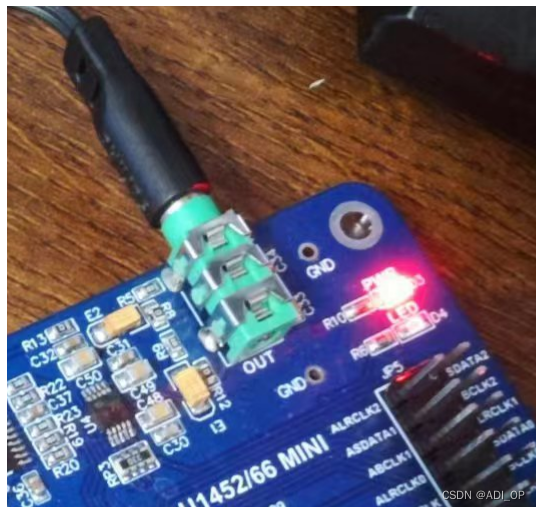

6.模拟音源从绿色接口输出，我接的是一个耳机输出；
7.特别注意，输入输出的线缆用力怼到底，插到最里头。

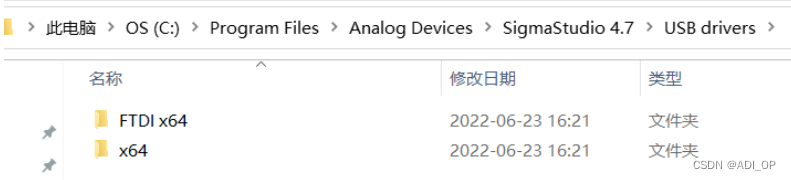

USBi 通过 USB 线插入 PC 后，如果弹出找到新硬件并要求安装设备驱动，请选择自动安装。如自动安装失败，可手动定位到 USBi 的驱动安装目录：

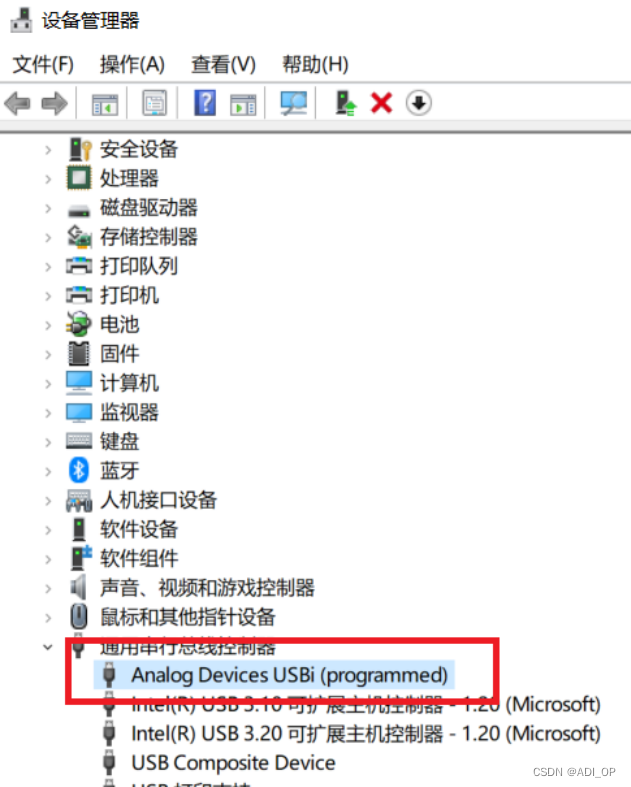

安装完毕后，可在设备管理器里检查是否有 Analog Devices USBi 设备，如下图所示，则表示安装成功，否则须重试。
ADAU1452的第一个程序开发：直通
软件也装好了，硬件也接好了，下面就跟着OP老师的节奏，正式开搞，会很有趣，只需要点点鼠标，就能搞定，这也是我为什么会说，10分钟就让你写出第一个DSP程序来。
我们从最简单的开始，先做一个直通的例程。先把这个板子弄出声来。
下面要做的事很简单，一路PC声卡模拟音源输入音源（也可以用手机，播放器等模拟音源），通过开发板的ADC 进行AD，并不经过任何的数字音效处理，在DSP里走直通，然后通过开发板的DAC进行DA，再推到音箱。让PC声卡输入音源播放音乐，看看音箱能否正常的发声。
1.打开SigmaStudio软件。我安装的是 4.6 版本，当下最新的。选择 File> New Project，新建一个工程。

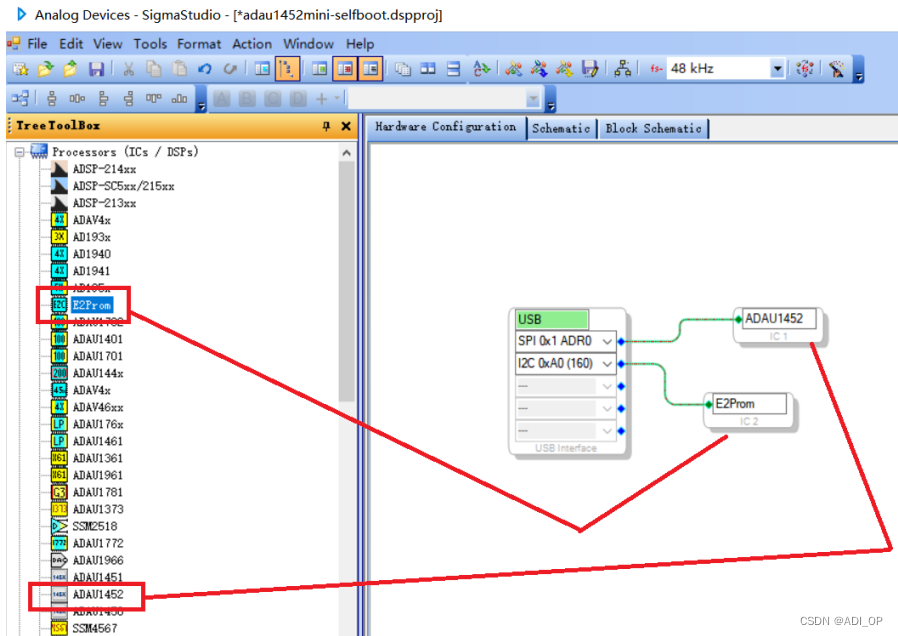

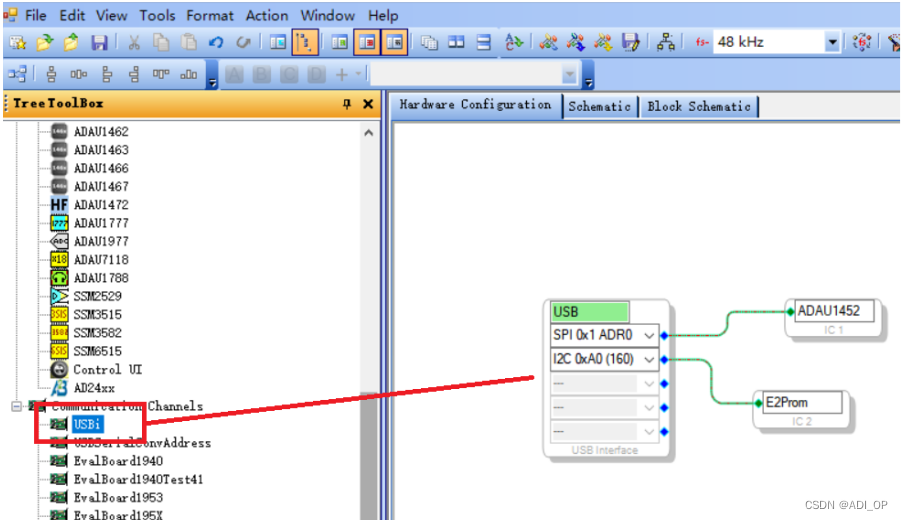

2.首先设计 Hardware，把 ADAU1452，USBi 和 EEPROM 鼠标选中，拖到 Hardware 里来，然后按照下面的图示进行链接（这是所有 SigmaDSP 设计的第一步）
注意！请不要随便改变 USBi 单元显示的 SPI 或 I2C 地址，否则会导致通信错误，从而不 能正常联接调试，你的硬件是怎么设计的，你就选择怎样的链接。我的开发板设计的是 IIC 的 EEPROM，就是上图这么连。这个地址在ADAU1452 的数据手册里也能够体现。
再注意！这个界面下，你会发现你的这个USB是绿色的，就证明你的USBi调试器正常接入了，你拔掉USBi调试器就会变红，就表示仿真器不可用。

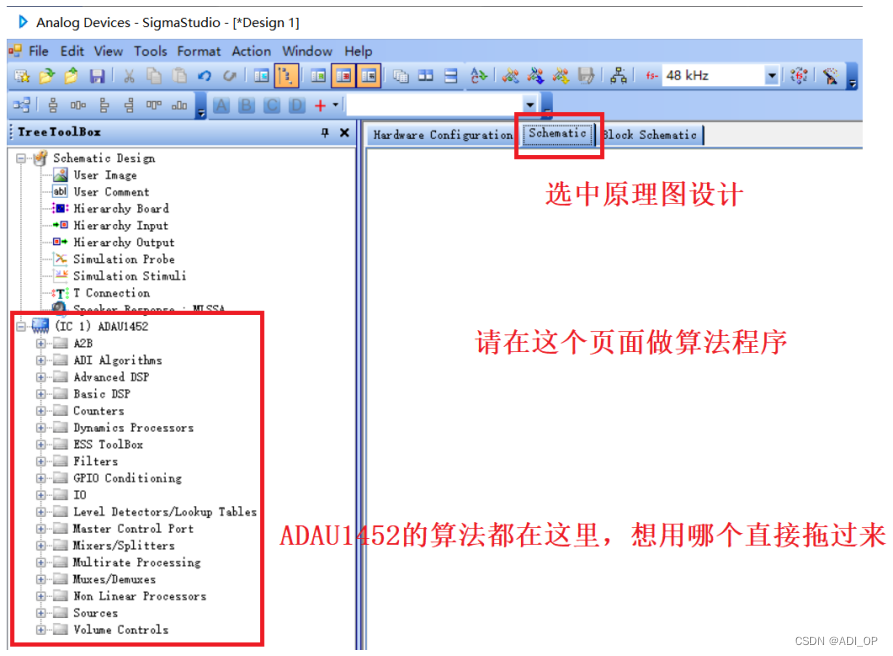

3.硬件链接设计好了，接下来的音频设计步骤，需要转换到原理图设计页面(Schematic)， 选中 Schematic。

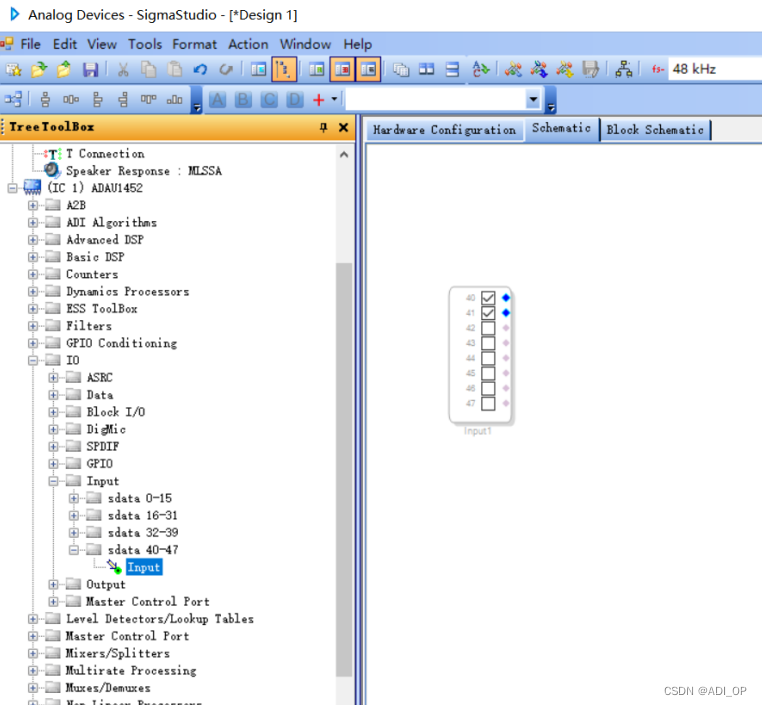

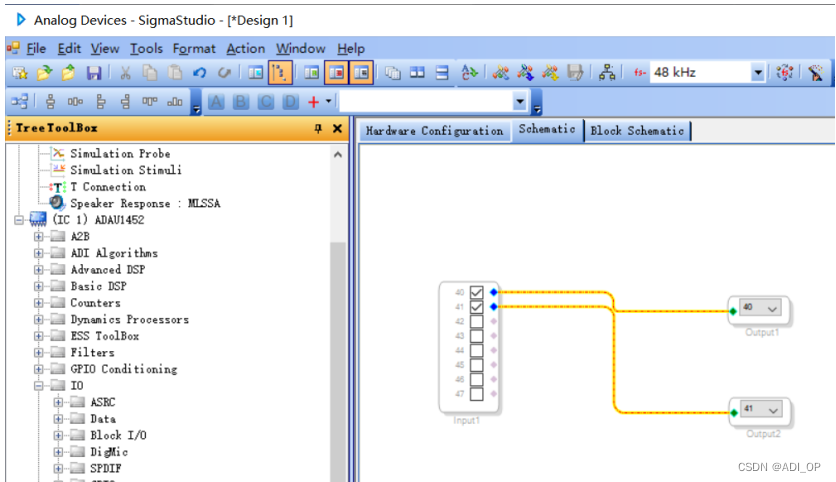

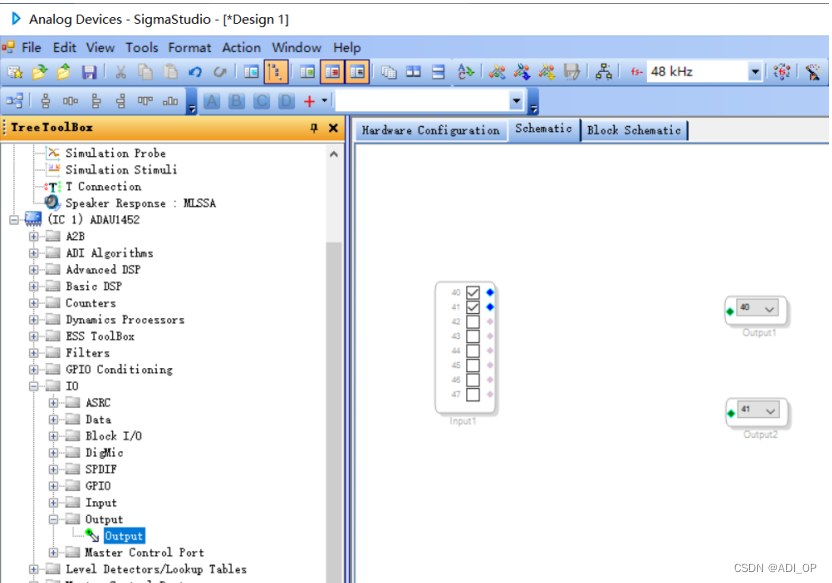

4.首先设计 Input，同样是将左边的 input 拖到右边。Tree Toolbox, 点开 IO 模块组, 然后选择 Input 模块中的 Input1（因为我们要用到开发板上的 IN40-41），并将其拖到右边的空白工作区；
这里为什么选择的是 40 和 41 打勾呢，因为我们开发板上，红色的音源输入接口就对应的是软件里的40/41输入。请看下图：
5.设计输出接口，点开 IO 的 output，如下图拖出来 2 个。（为什么这里要拖出来 2 个呢？因为是左右声道呀）

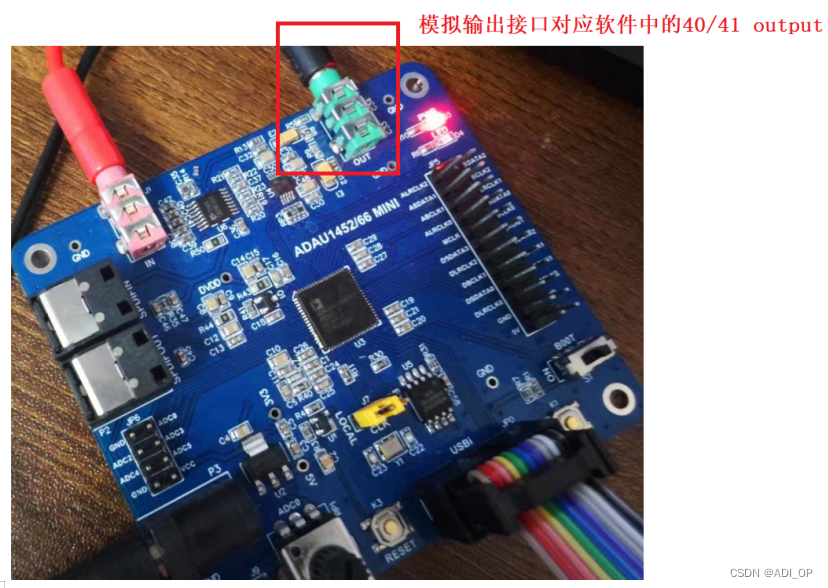

一个输出选择 DAC40，一个输出选择 DAC41，同样也是对应的板子上的输出接口的，看下图。
OUTPUT40/41 接的是耳机，所以一会出声的就是耳机了。
- 将这几个模块连线，就完成了一个最简单的直通程序了。

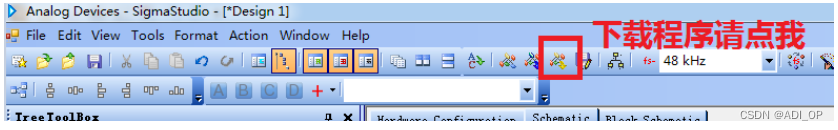

7.将做好的例程下载到板子上。可按 F7 或快捷按钮，或通过主菜单 Link Compile Download 来把你的设计下载到开发板的 ADAU1452 中，实现 1452 的音频直通功能。

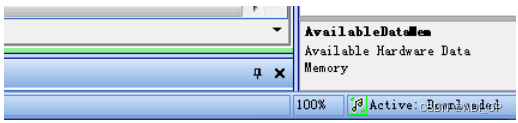

如 USBi 与开发板通信正常， SS 右下角的状态栏会显示 100%, Active: Downloaded。
8.将输入音源设备播放音源，输出音源开始正常播放。
注意：USBi 将例程 down 到了板子上 ADAU1452 的 SRAM 上，板子断电就没有了。USBi 的 这种调试是为了快速验证功能，最终需要把这个例程的代码烧写到 ADAU1452 的外部 技术支持这一块，咱们把话术约定一下，同学们说USBi下载程序到DSP的SRAM中，实现实时的调试，我们都叫“在线下载调试”，而烧写到EEPROM实现自启动，脱机运行，我们都叫“烧写”，这样后面大家有问题问我的时候，就不会产生理解上的偏差。
注意，当你点了在线下载程序，你的USBi仿真器会变成2个红灯，这是正常的状态显示！EEPROM 来实现自启动，从而实现脱机运行。
下一章预告
软件装好，硬件连好，新建工程，鼠标点几下，把输出输出框架结构连好，点击下载，直通功能达成。
怎么样，是不是不要 10 分钟，就能自己开发出第一个 SigmaStudio 例程啦！下一章会讲一下基础的音频开发，跟紧OP老师的节奏，后面的开发更简单！
