MCU控制ADAU1467调音的开发详解二、控制原理

作者的话

ADAU1467是现阶段ADI支持最多通道的ADAU音频DSP，他配合外部的AD/DA，可以实现最多32路音频通道，我在这颗DSP上做过很多项目，就硬件来讲，有4进8出的，12进20出的，20进10出的，8进16出的，各种需求组合。

DSP的开发不是终点，我们做好DSP的音频算法框架后，需要和外界真实世界互联互动，怎么理解这句话？用物理的按钮、旋钮去调音量、静音、EQ参数？用手机APP去控制DSP调音？用自己做的电脑上位机去控制DSP调音，用手持设备去控制DSP调音，这些才是真实世界。怎么去实现，我抛砖引玉，用一块ADAU1467的评估板，和一个MCU控制卡来说一说原理。

硬件准备

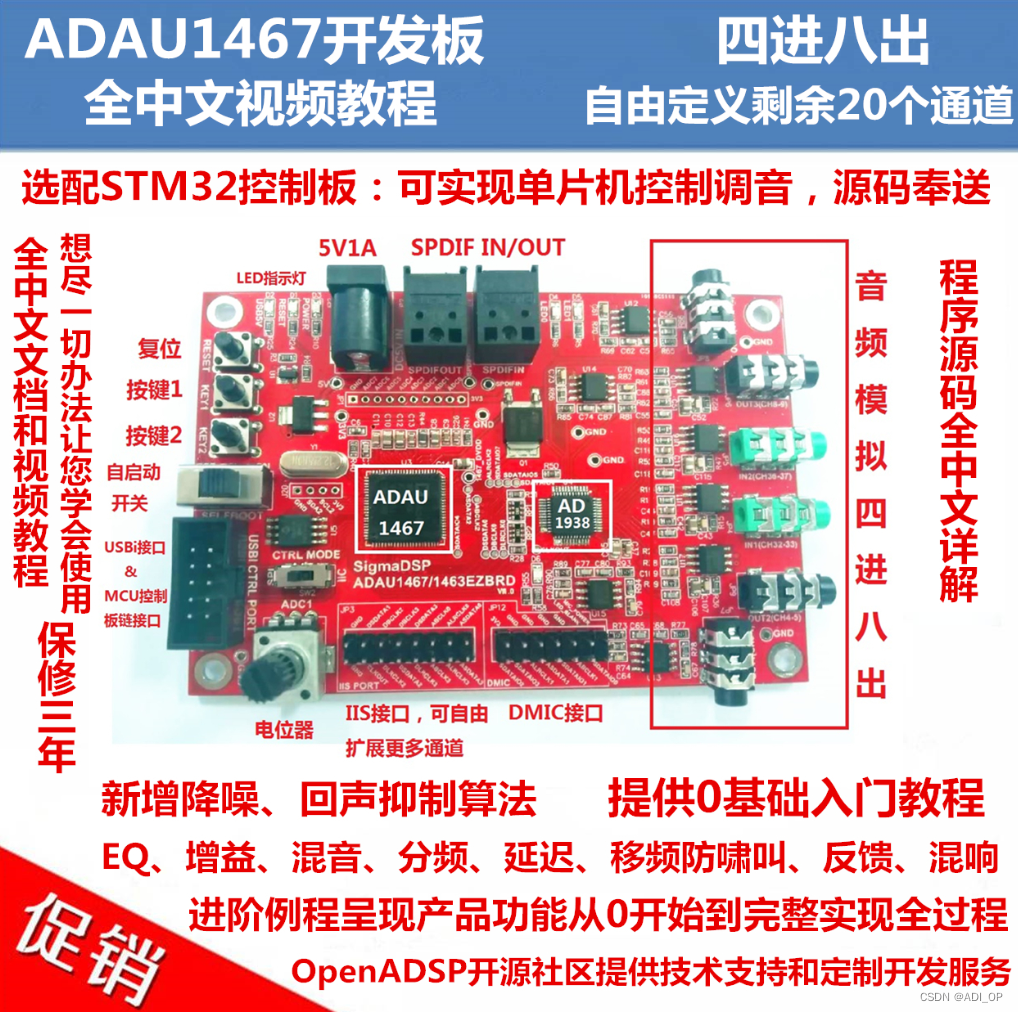

ADAU1467EVB开发板

产品链接：https://item.taobao.com/item.htm?id=592748709835&spm=a1z10.5-c.w4002-5192690539.13.2a171c74h8TMLM

USBI仿真器

产品链接：https://item.taobao.com/item.htm?id=38242936768&spm=a1z10.5-c.w4002-5192690539.11.2a9f2dbdbWwG2u

MCU控制卡

产品链接：https://item.taobao.com/item.htm?id=593710434788&spm=a1z10.5-c.w4002-5192690539.17.3839629cZ0XcH8

MCU 控制 DSP 的原理

控制程序源码都提供了，大家直接看就可以。但是我觉得还是要简单说一下 MCU 控制 DSP的原理，让大家能更快的理解。

之前我也反复讲到，从大原理上讲，是 MCU 模拟 USBi 的指令来控制 SS 软件里的模块，但是具体怎么做的呢？

1. 控制 SigmaDSP 需要用到 SIGMA_WRITE_REGISTER_BLOCK( )和
   SIGMA_SAFELOAD_WRITE_REGISTER( )两个接口函数。SIGMA_WRITE_REGISTER_BLOCK( ) 函数与启动 DSP 的接口函数是一样的，SIGMA_SAFELOAD_WRITE_REGISTER( )接口需要先写到 DSP 里面的 Buffer，然后再触发，参考示意图：

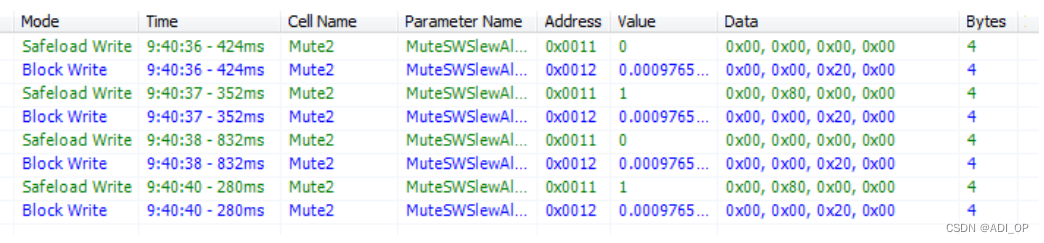

2. 编译好 SigmaStudio 工程文件后，用鼠标在 SigmaStudio 界面调节一些参数，然后在下面的Capture window 中可以看到会有如下图的信息，每个鼠标动作都会在 Capture window 出现相应的一行/几行动作。Mode 列中显示的即是控制方式，有 Block Write 和 Safeload Write。

3. Block Write 使用 SIGMA_WRITE_REGISTER_BLOCK( ) 函数

这个函数就是普通的 IIC 写操作函数，只要把参数跟底层的参数对应上就可以了。

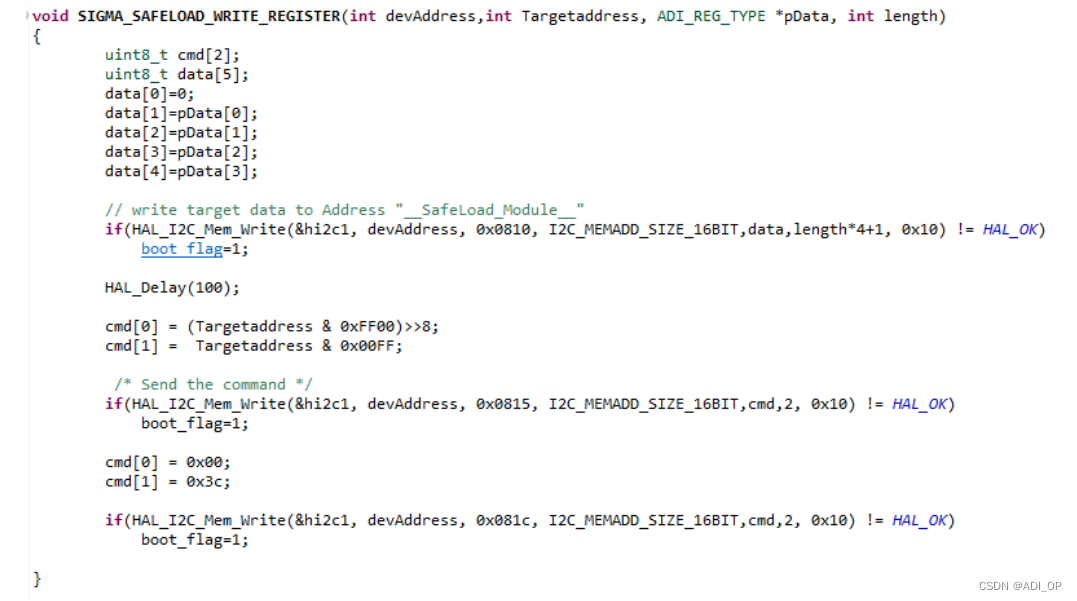

4. Safeload Write 控制方式用 SIGMA_SAFELOAD_WRITE_REGISTER( )函数实现。安全加载方式步骤参考 ADI 相关文档，安全加载地址可以通过数据手册中查找

5. 写好 SIGMA_WRITE_REGISTER_BLOCK( )和 SIGMA_SAFELOAD_WRITE_REGISTER( )两个函数之后就要知道单片机程序程序如何关联 SS 的控件以及参数控制，首先单片机程序中要建立 SS控件列表，根据 SS 图中的控件数量来建立这个列表，控件列表在 MCU 工程中的 audio.c 中，

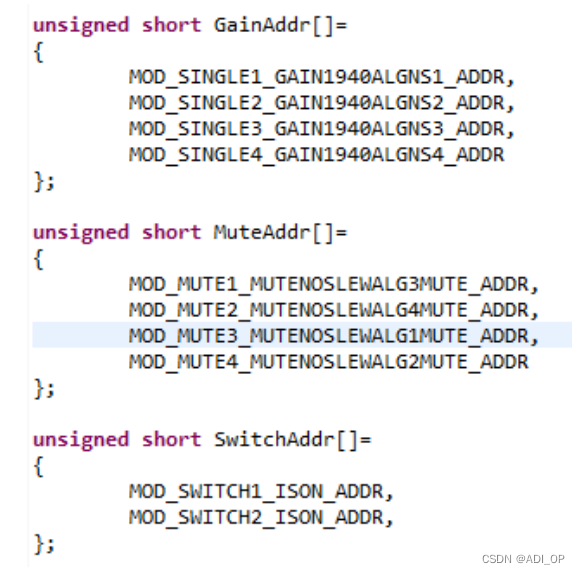

   如下图代表建立了四个调音量模块、四个静音开关、两个 SWITCH。

其中 MOD_SINGLE1_GAIN1940ALGNS1_ADDR….这些宏定义在 adau1701_IC_1_PARAM.h 文件中

关联好之后就可以开始写 STM32 对 DSP 的具体控制了。

6. 为什么一定要用 Safeload？因为 Safeload 机制可以避免更新 DSP 内核参数时产生噪声。
