用ADAU1761入门开发板教你做音频开发，有手就行(四十三)：STM32控制ADAU1761，STM32端的开发

作者的话

ADAU1761是ADI公司音频DSP处理器，SigmaDSP系列里可以说价格最便宜的一颗，零售价10块钱？或者更低？用得人非常多，但是我看似乎全网就我做了一块教新手入门，以及让用户能快速评估这颗DSP性能的板，有这么神秘吗？这颗甜品DSP我觉得有必要科普一下，到底怎么去做开发，在我看来这颗真的是有手就行。

ADAU1761，ADI给他的一句话定义是：集成 PLL 的 SIGMADSP® 立体声、低功耗、96 KHZ、24 位音频编解码器，但我觉得定义成codec显然是不合适的，因为他有海量的DSP算法，而不仅仅只是做ADDA。所以我更愿意称他为自带codec的音频DSP。

正因为他是一颗有海量算法的DSP，又自带了codec，价格且是最底，开发有手就行，所以很有竞争力。

这个系列用到的硬件有

ADAU1761评估板

产品链接：https://item.taobao.com/item.htm?id=38240607959&spm=a1z10.5-c.w4002-5192690539.11.289a24cbZPGllT

USBi仿真器

产品链接：https://item.taobao.com/item.htm?id=38242936768&spm=a1z10.5-c.w4002-5192690539.11.537e2dbdy3MyZZ

MCU控制卡

产品链接：https://item.taobao.com/item.htm?id=599032051661&spm=a1z10.5-c.w4002-5192690539.19.5b4c629cPjln3G

MCU 板计划做的事情

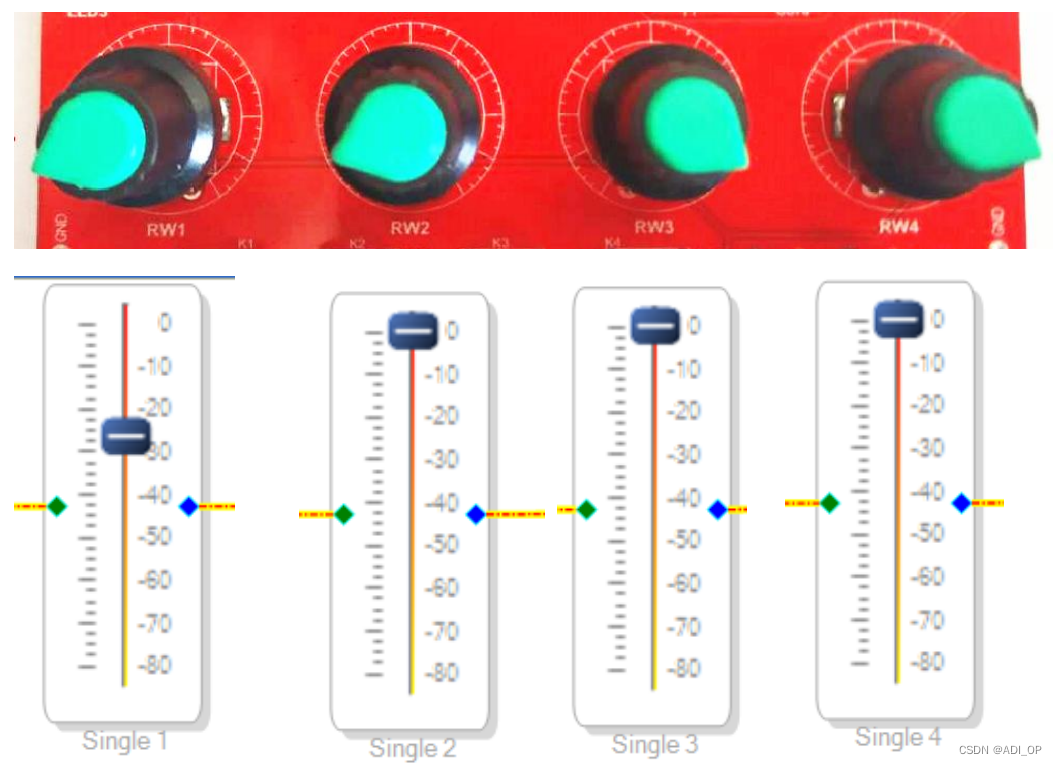

1. MCU 板上的四个旋钮分别对应 DSP 程序中的四个调音模块，通过旋钮对 DSP 程序中的这几个模块进行音量调节，根据我们当前提供的 STM32 工程例子，MCU 板上的旋钮、按键对应的 SS 工程的关系如下，这个对应关系是可以通过程序变动的。

单片机硬件板上的 RW1 对应 SS 工程里的 Single1；
单片机硬件板上的 RW2 对应 SS 工程里的 Single2；

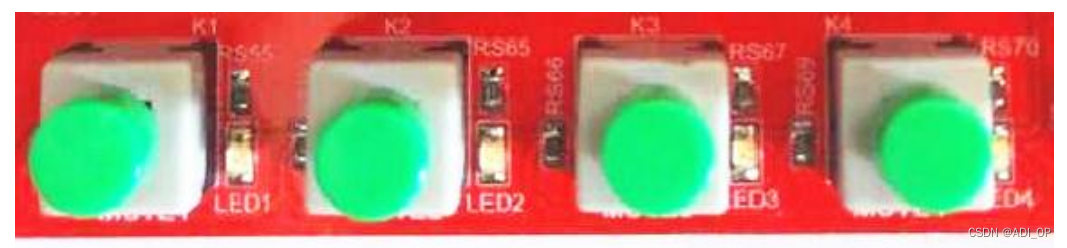

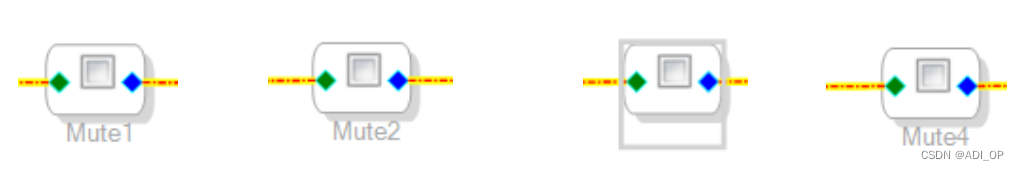

2. MCU 开发板上的四个静音按键分别对应 DSP 程序中的四个通道静音模块，单片机通过静音按钮控制这四个静音模块实现静音。

单片机硬件板上的 K1 对应 SS 工程里的 Mute1；
单片机硬件板上的 K2 对应 SS 工程里的 Mute2；

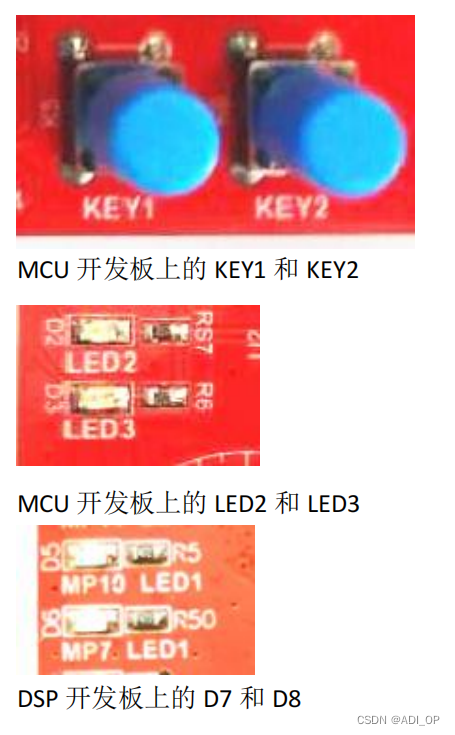

3. MCU 板上的按键控制自身板上的 LED 灯，以及 DSP 板上的 LED 灯

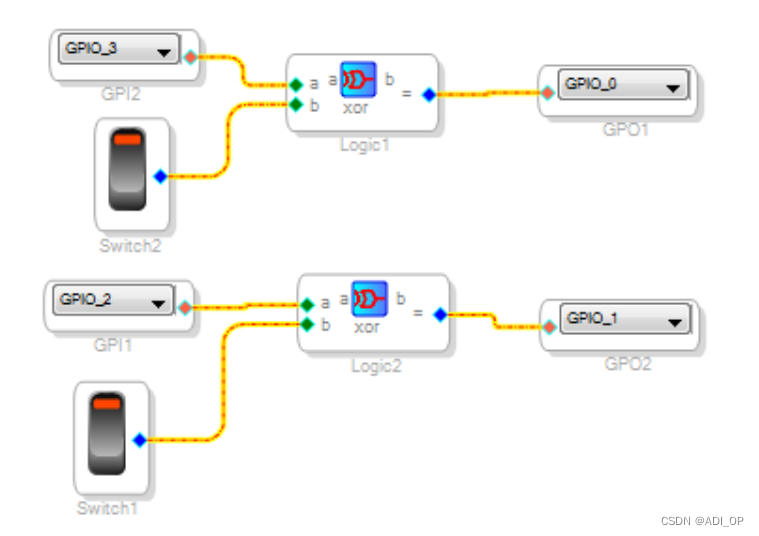

SS 工程中的程序，MCU 通过控制软件里的 Swith1 和 Switch2 控制 D7 和 D8；MCU 直接控制MCU 开发板上的 LED2 和 LED3

4. 全部 MCU 功能实现后，将包括 DSP 工程在内的所有程序均写入 STM32 中，实现单片机启动整个系统，避免程序暴露在外部 EERPOM 中。

开关说明

2. MCU 板上的开关，我们把 SW12 拨到 BOOT0=0，BOOT1=1。（此开关是控制单片机板自身启动方式）

硬件链接

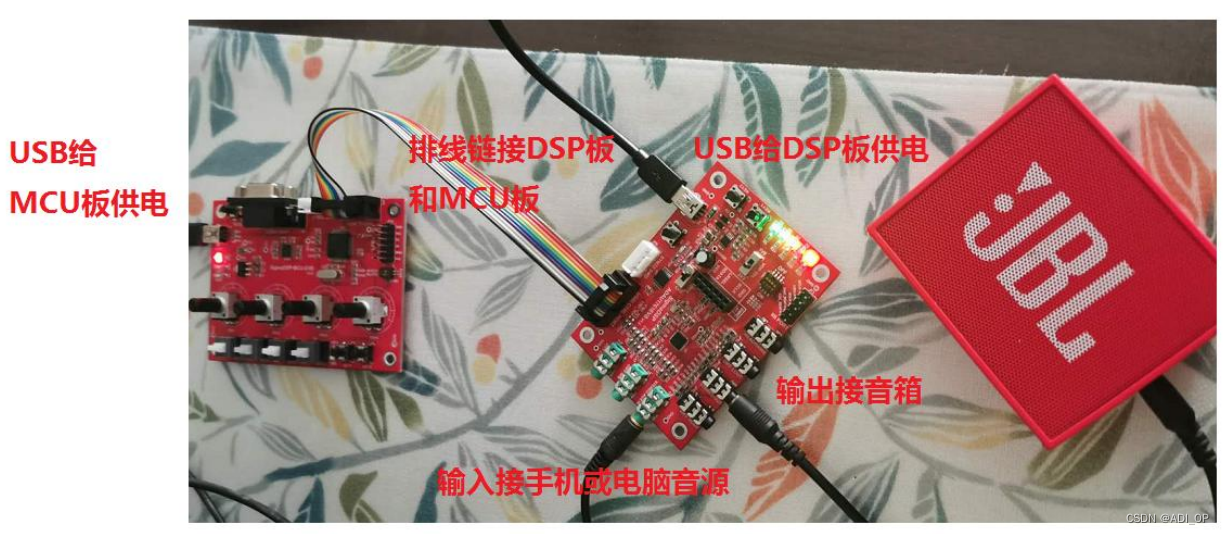

正式开工，先检查一下硬件是否正常，我们按下图链接：

这两个板子可以只通过单片机板的 USB 口，就可以供电，当然为了防止 DSP 板供电不足，给 DSP 板也供电是正常操作，都可以。链接后，单片机板的 D1 Power 灯亮，DSP 板的 Power灯亮，USB 5V 灯亮。

特别注意 1：如果供电不足，则 DSP 板上的 RESET 灯会亮起并偶尔闪烁，这个时候检查供电，把 DSP 的独立供电也加上。

特别注意 2：MCU 板上的 USB 接口如果接到 PC 上供电，则 PC 会弹出未识别设备，这个是正常的不影响供电！因为我们还没有 STM32 的 USB 驱动，后期如果有需要我们会慢慢添加上去。

1. 一切正常后，按下 MCU 板上的 KEY1 和 KEY2，DSP 板上的 D7 和 DSP 板上的 D8 亮起，实现计划章节中的第三项：单片机控制 LED 灯。

2. 输入接 0/1，输出接 0/1，当按下 MCU 开发板的 MUTE1 和 MUTE2，板上对应的灯亮起，而 DSP 板的输出 0 和 1 开始发出声音播放音乐。（单片机程序写的是静音按键按下去，开始播放音乐，按起来，通道被静音）实现计划章节中的第二项：单片机控制静音。

3. 分别调节 RW1 和 RW2 个旋钮，可以通过每个通道的音量的变化，来验证 MCU控制旋钮调 DSP 工程中的每个通道音量。实现计划章节中的第一项：单片机控制调音量。
