用ADI的音频DSP做多通道输入和输出？有手就行（三）20进10出，分享一下我的设计（含原理图）

作者的话

多通道的音频输入输出，有很多应用场景，我以前做过好几个类似的项目，4进8出，8进4出这种常规设计就不说了，8进16出，12进20出，20进10出，这种算是比较少见，软硬件怎么去设计，我来打个样，请见这篇文章。

8进16出的软硬件设计

硬件准备：ADAU1467PLUS开发板

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.17.2f847a05BZjHm9&id=625095214294

USBi仿真器

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.13f43150Q6nXxa&id=38242936768

进入主题

做20进10出，我用的是ADAU1467，这颗DSP有32个通道，我做的20进10出是30个通道，是完全满足硬件设计要求的，搭配的Codec是ADAU1772，一颗ADAU1772是4进4出，那我就配5颗，就达到20进10出的要求啦。

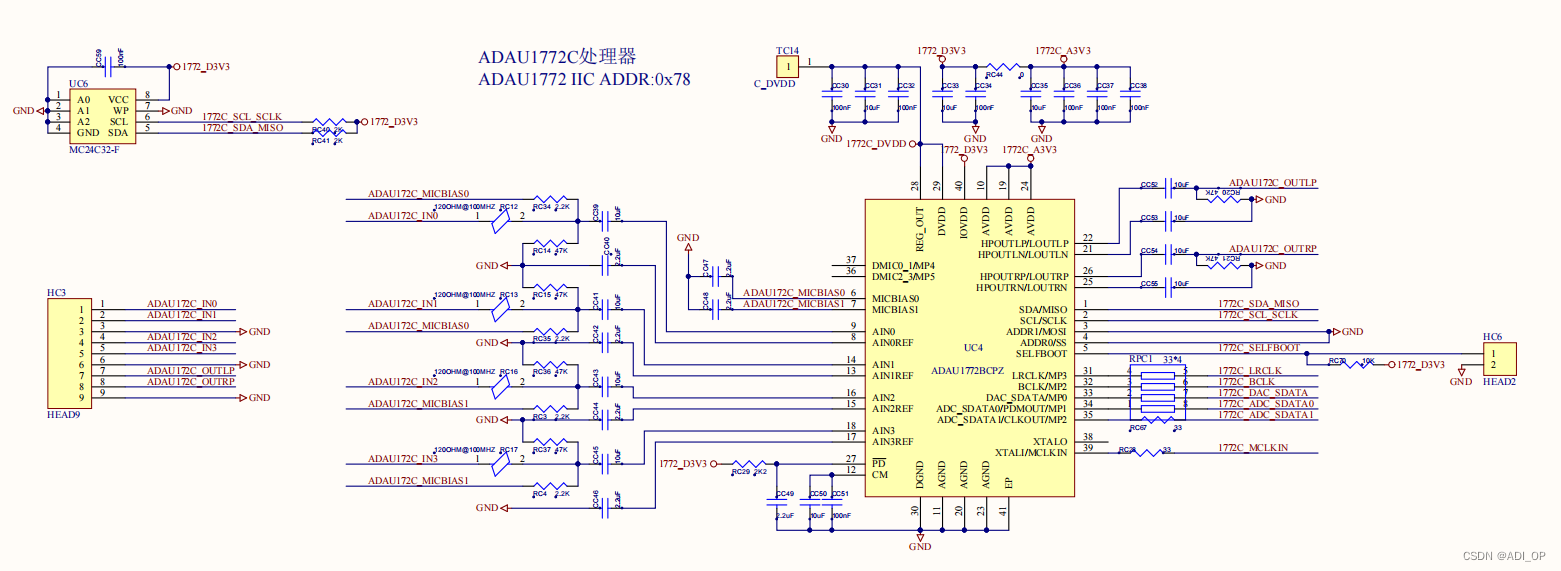

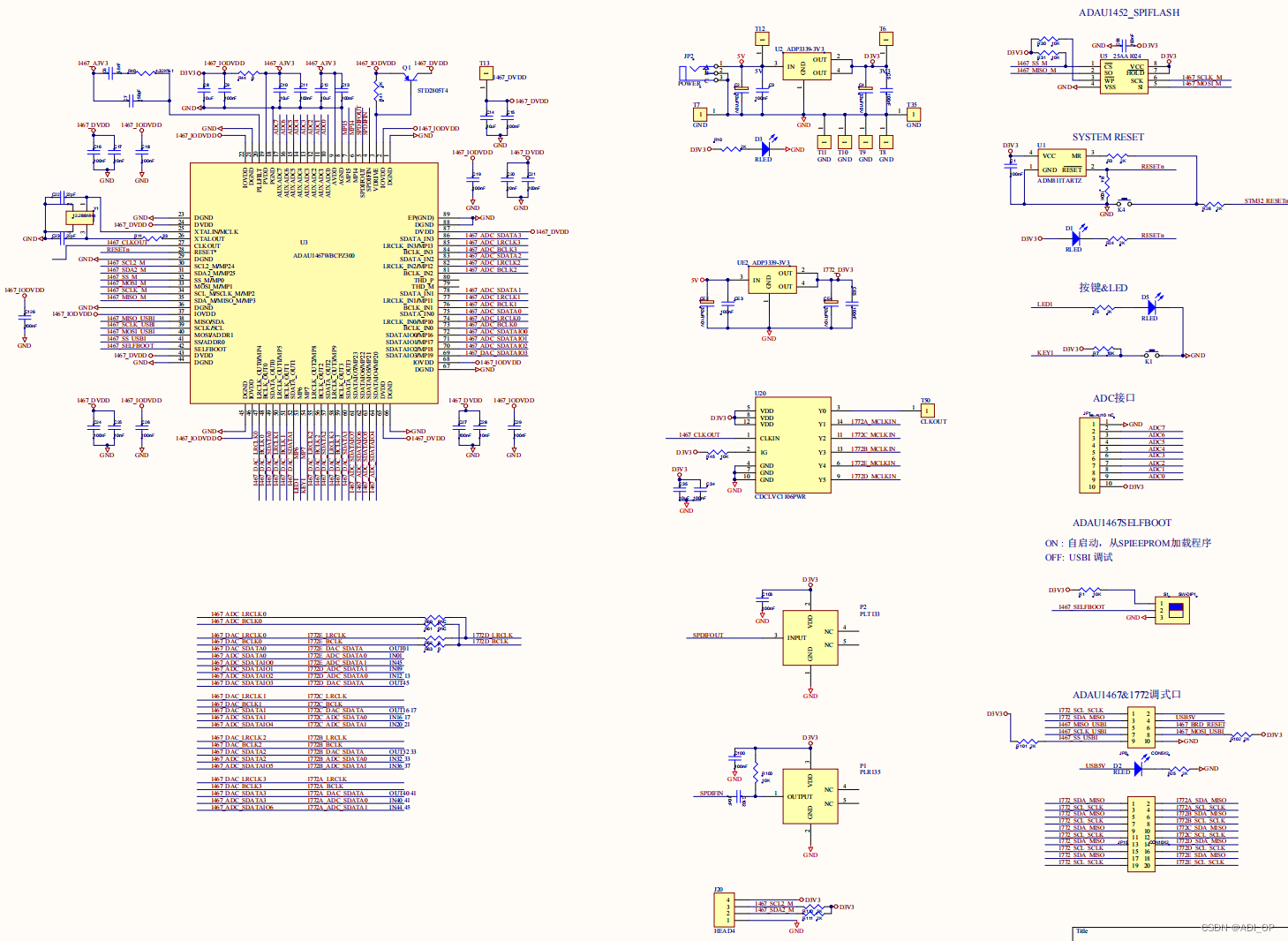

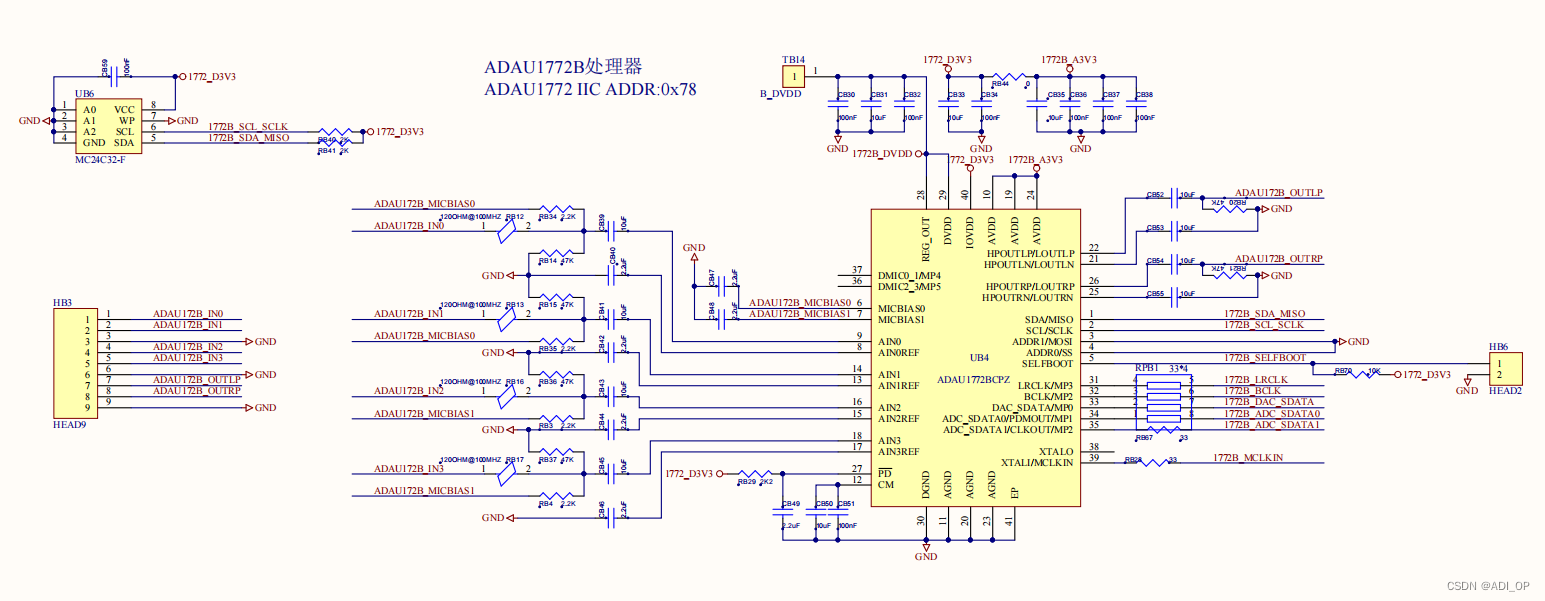

硬件设计原理图分享
