ADOP带你了解：如何区分MTP与MPO光纤跳线？

MTP和MPO光纤跳线两端都带有连接器，具有弯曲不敏感，精心抛光和低损耗的特性，非常适合需要节省空间的高密度布线系统和线缆管理布线。MTP和MPO光纤跳线的主要区别在于它们的连接头，本文将对此进行详细介绍。

如何区分MTP与MPO光纤跳线？

虽然MTP光纤跳线可以直接与基于MPO光纤跳线的布线系统互连，但是MTP与MPO光纤跳线在连接器类型，插销夹，浮动套圈，导向销，可拆卸外壳和性能方面有所不同。

连接器类型

MPO（多光纤推入式）连接器是一个至少带有8根光纤的连接器，旨在在一个连接器中提供多根光纤，符合IEC 61754-7标准和美国TIA-604-5标准，非常适用于高带宽和高密度布线系统连接。

MTP（多光纤拉出式）连接器是由US Connector公司制造的，是MPO连接器的改进版，因此MTP连接器可以与通用的MPO连接器完全兼容，并且可以直接与基于MPO光纤跳线的布线系统互连。但是，与通用的MPO光纤跳线连接器相比，MTP光纤跳线的连接器可以提高光学和机械性能。

插销夹

MTP光纤跳线的连接器通常配有金属插销夹，能够更好地扣紧插针，以极大程度地减少在使用时出现意外断裂的情况，而MPO光纤跳线连接器配有塑料插销夹，在使用时，可能会导致插针折断。

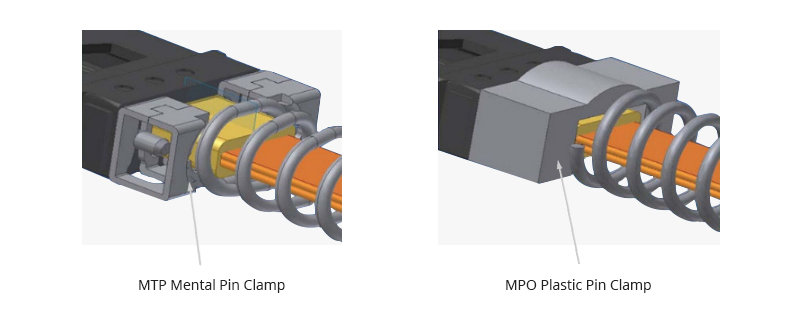

图1：MTP与MPO光纤跳线插销夹对比

浮动套圈

MTP光纤跳线的连接器具有浮动套圈，可用于改善机械性能。 换句话说，MTP光纤跳线连接器的浮动套圈可以在内部浮动，以在施加负荷的情况下还能保持稳定的连接。但是，MPO光纤跳线连接器没有浮动套圈。

导向销

与单芯光纤连接器不同，多芯光纤连接器的适配器仅用于粗对准。因此，在将两个MT套圈一起使用时，导向销对于精准对准至关重要。MTP和MPO光纤跳线连接器采用的导向销也有所不同，MTP光纤跳线连接器是紧密固定的不锈钢圆形导向销，以减少导向孔和套圈端面上的碎屑。MPO光纤跳线连接器采用圆柱形的导向销，在使用时可能会产生碎屑。

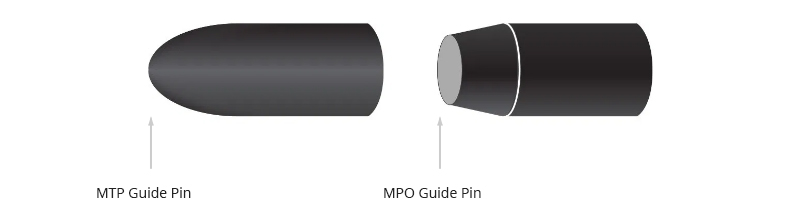

图2：MTP和MPO光纤跳线连接器导向销对比

MTP光纤跳线连接器有可拆卸外壳

MTP光纤跳线连接器设有可拆卸的外壳，使用户可以重新加工和抛光MT密封垫圈，能轻松地进行性能测试，并在组装后甚至在现场也能轻松改变其极性。MTP PRO光纤跳线可以在现场快速有效地配置线缆和改变极性，同时也能保证产品地性能。有关如何改变MTP PRO光纤跳线的极性的更多信息，请参阅使用说明。

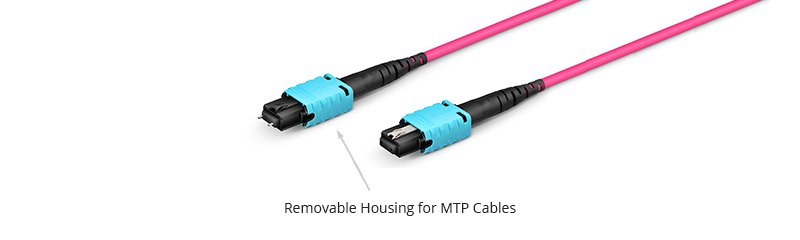

图3：MTP光纤跳线连接器可拆卸外壳

性能

MPO光纤跳线连接器已被公认为是光纤布线的国际标准，适用于40G/100G数据中心布线结构。 但是，使用MPO光纤跳线连接器可能会产生一些问题，例如回波损耗，丢包等。而MTP光纤跳线连接器是一种高性能的MPO连接器，旨在确保光纤跳线的极性，有助于减少在高密度布线系统中传输数据时的插入损耗和回波损耗。

MTP/MPO光纤跳线常见问题解答

问：什么是MTP Elite光纤跳线？

答：与标准MTP光纤跳线相比，MTP Elite光纤跳线的插入损耗较低。MTP Elite单模和多模光纤跳线的插入损耗都是0.35db，而MTP单模光纤跳线的插入损耗是0.6db，MTP多模光纤跳线的插入损耗是0.75db。

问：MTP和MPO光纤跳线的连接器一样吗？

答：MTP连接器是一种高性能的MPO连接器，旨在提高机械和光学性能。

问：如何选择MTP或者MPO光纤跳线？

答：MTP和MPO光纤跳线均可用于高密度电缆结构，但是MTP光纤跳线是MPO光纤跳线的增强版，可提高数据中心体系结构中的光学和机械性能，它也为网络升级提供了极大的灵活性，能快速有效地配置线缆和更改极性。

题外

ADOP的MPO和MTP产品是专为数据中心和大型网络环境设计的高性能网络连接工具。这些产品采用MPO/MTP接口，能够在单模光纤上实现高达800Gbps的数据传输速率。以下是ADOP MPO/MTP产品的一些核心特性：

• 高速传输：800Gbps的传输速率使得大量数据能够在极短的时间内得到传输，极大地提高了数据处理效率。
• 高密度连接：MPO/MTP接口的紧凑设计使得在有限的空间内可以实现更多的连接，提高了布线密度。
• 低插损：优质的光纤材料和精密的制造工艺确保了在传输过程中的低插损，保障了信号的质量和稳定性。
• 易于安装：预端接的设计使得光纤跳线可以快速布放并连接到模块或适配器面板上，实现即插即用。

ADOP的MPO/MTP产品广泛应用于数据中心、云计算基础设施和高性能计算环境，提供可靠的数据传输解决方案。随着网络技术的不断发展，这些光纤跳线无疑将继续在高速网络连接领域发挥其重要作用

如果您需要更详细的信息，您可以访问ADOP官网。
