各大数据中心和电信运营商对400G传输速率的需求持续增长,布线解决方案不断更新。为了实现400G/800G数据速率并节省布线成本,必须考虑突破、更高的连接密度和简化的网络设计方法,因此400G/800G MTP/MPO电缆变得越来越普遍。
ADOP提供 MTP/MPO 布线解决方案 ,以满足高性能 400G/800G 网络的需求。本文ADOP将介绍具体的布线应用场景。
🔎800G MTP/MPO 布线指南🔍
在更高速的800G网络环境中,MTP/MPO电缆的高密度、高带宽和灵活性发挥了至关重要的作用。 MTP/MPO光缆采用多种分支或直连方案,与800G光模块、400G光模块、100G光模块无缝连接,增强了网络建设的丰富性和灵活性。
🔎800G 连接与直接连接布线🔍

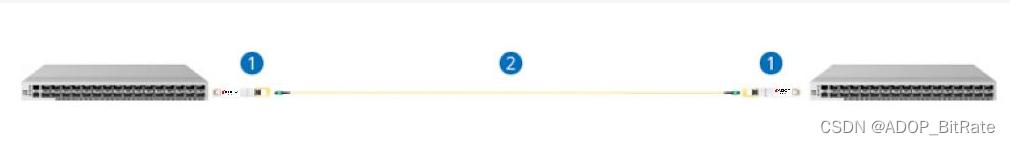

16 芯 MTP® 主干光缆专为 800G QSFP-DD/OSFP DR8 和 800G OSFP XDR8 光学直接连接而设计,支持超大规模数据中心的 800G 传输。

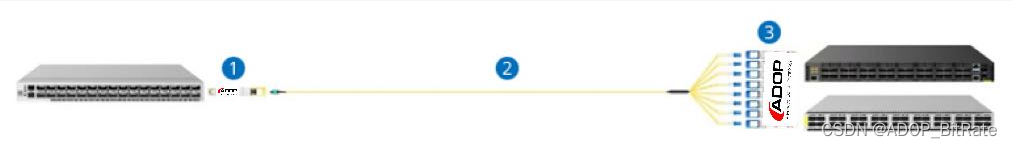

🔎800G 至 8X100G 互连🔍
16 芯 MTP®-LC 分支光缆针对 800G OSFP XDR8 至 100G QSFP28 FR、800G QSFP-DD/OSFP DR8 至 100G QSFP28 DR 光学直接连接以及高密度数据中心应用进行了优化。

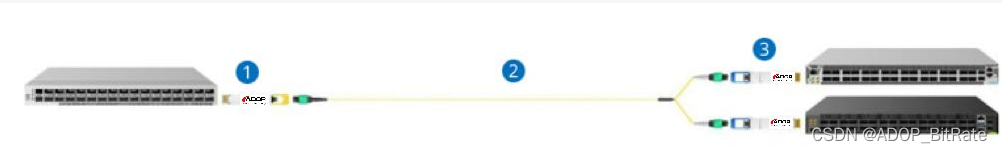

🔎800G 至 2X400G 互连🔍
16 芯 MTP® 转换光缆旨在提供基于 MTP® 产品的更灵活的多纤布线系统。与购买和安装单独的转换盒相比,使用 MTP® 转换电缆是一种更具成本效益且损耗更低的选择。在400G到800G的网络升级中,直接连接一个800G光模块和两个400G光模块的能力可以更有效地利用布线空间,从而节省布线成本。
🔎400G MTP/MPO 布线🔍
带有多芯连接器的MTP/MPO电缆用于光收发器连接。 400G MTP/MPO光缆有4种不同类型的应用场景。
常见的MTP/MPO跳线有8芯、12芯、16芯等。通常使用8芯或12芯MTP/MPO单模光纤跳线来完成两个400G-DR4光模块的直接连接。 16芯MTP/MPO光纤跳线可用于连接400G-SR8光模块到200G QSFP56 SR4光模块,也可用于连接400G-8x50G到400G-4x100G光模块。 8芯MTP转4芯LC双芯光纤跳线用于连接400G-DR4光模块和100G-DR光模块。
适用于典型 400G 网络应用的 ADOP 400G MTP/MPO 布线解决方案
随着网络升级和数据中心向400G速率迁移,如何从现有的50G/100G/200G设备过渡到400G,这里有ADOP MTP/MPO布线解决方案。
🔎400G-400G直连🔍
500m 跨度,8 芯/12 芯 MTP/MPO 光缆

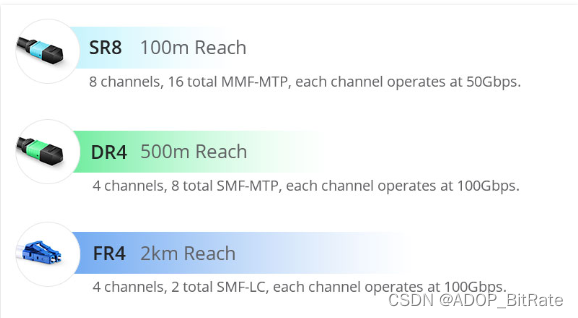

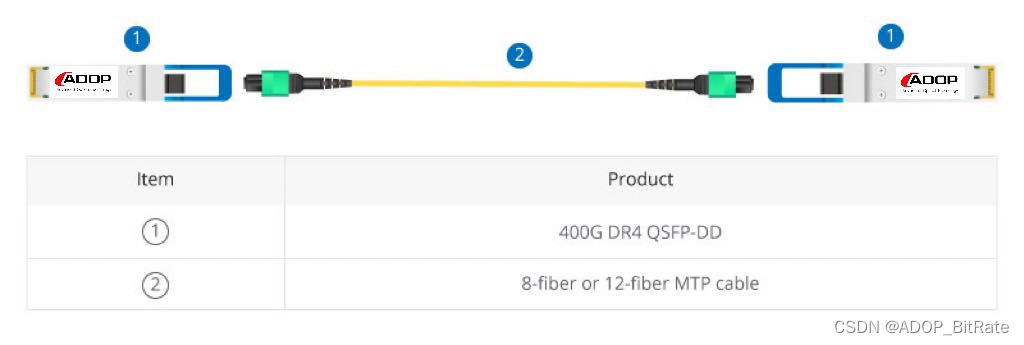

400G中短距离直连通常由8芯/12芯MTP跳线搭配400G-DR4 OSFP/QSFP-DD模块组成。术语“DR4”—“DR”代表使用单模光纤的 500m 传输距离,“4”表示有 4 个 100 Gbps 光通道。由于一个光通道需要两根光纤,因此400G-DR4模块可以使用8芯或12芯MTP/MPO线缆实现直连。在8芯MTP布线中,光纤利用率为100%,而在12芯MTP布线中,还有4根光纤未使用。以400G QSFP-DD光模块为例,下图为400G DR4直连的MTP布线。

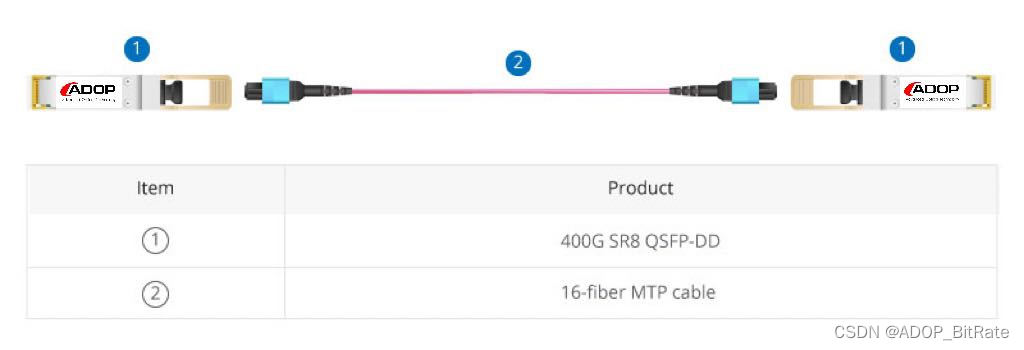

100m 跨度,16 芯 MTP/MPO 光缆
400G-SR8 收发器需要使用 16 芯 MTP 电缆。术语“SR8”——“SR”代表使用多模光纤的100米距离,“8”意味着存在8个光通道,每个光通道运行在50Gbps。在这种直连中,16芯MTP电缆的光纤利用率为100%。这些 400G-SR8 光纤收发器的主要采用者预计将是北美和中国的某些超大规模云服务提供商。
🔎400G-2x200G直连🔍
100m跨度,16芯MTP转换光缆
在骨干网和一些更复杂的城域网中,将采用双载波技术(2x200G),相对于单载波400G技术来压缩信道间隔。延长传输距离、提高频谱效率,400G-2x200G直连有助于以最少的带宽资源部署400G骨干网络。
此时需要使用两端带有MTP/MPO连接器的16芯MTP转换线缆。该线缆可直接连接1个400G OFSP/QSFP-DD光模块和2个200G QSFP56光模块。

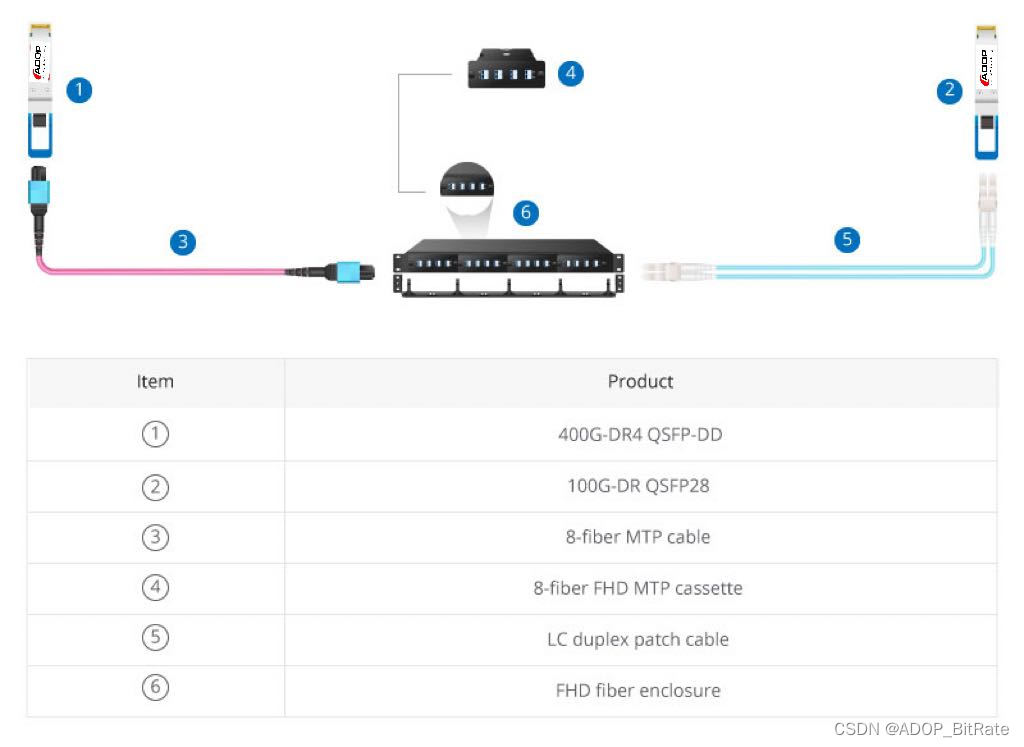

🔎400G-4x100G直连🔍
500m 跨度,带 8 芯 MTP/MPO 主干光缆和 4-LC 双工跳线
在400G到4x100G迁移场景中,采用封装在光纤机架式机箱中的8芯MTP-LC盒实现MTP到LC的传输,然后再使用8芯MTP/MPO主干和4-LC双工插接件电缆用于连接两个端口。
400G-4x100G架构采用四个100Gbps波长的光模块。然而,当前的100G技术基于4x25G设计,无法扩展到400G。使用 PAM4 技术可以实现每通道 100Gbps,然后聚合以通过 4x100G 实现总体 400Gbps 速度。 MTP/MPO 电缆允许将 400G 带宽分割为多个 100G 或 40G 数据

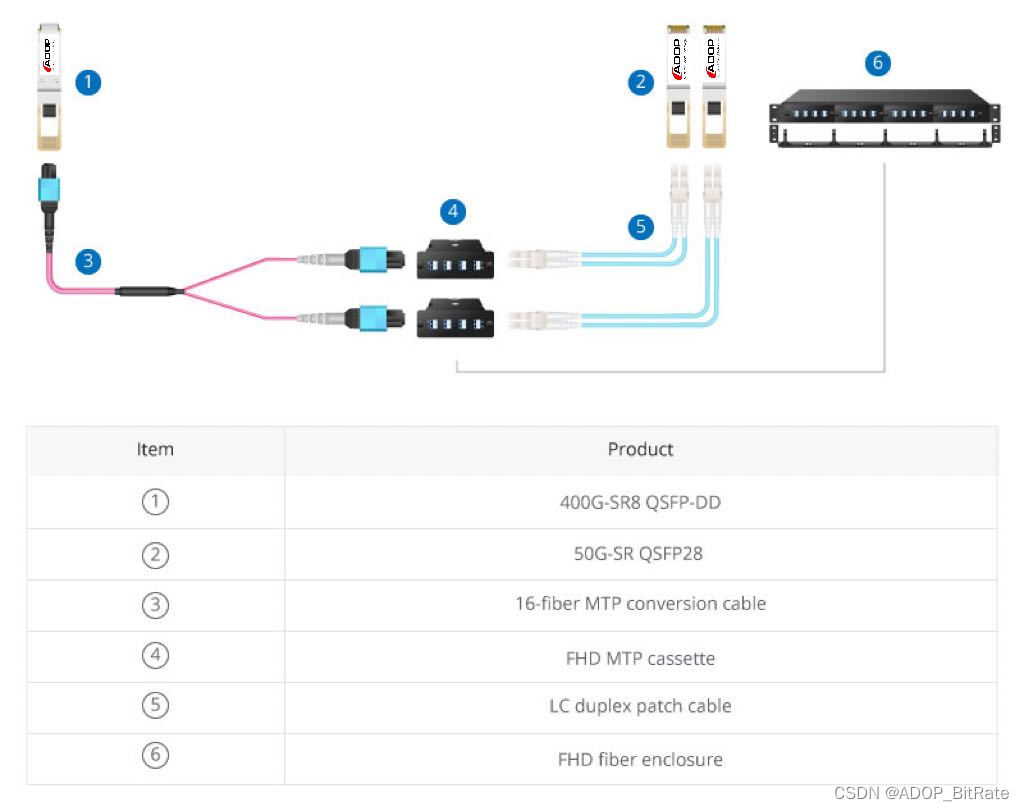

🔎400G-8x50G直连🔍
500m跨度,带16芯MTP转换电缆和LC双工跳线
400G 的快速增长在一定程度上促进了不太受欢迎的 50G 市场,而 MTP/MPO 电缆提供了扩展 50GbE 以适应 400G (8x50G) 网络的技术。以本场景为例,MTP盒位于中间,将16芯MTP转换线和LC双工跳线连接在一起,实现400G-8x50G直连。 8 个 50G 通道可通过 PAN 调制支持 40Gbps 聚合的光链路。
结论:总之,MTP/MPO线缆芯数的选择取决于网络应用的具体要求。将核心数量与每个场景的需求相匹配,可确保最佳性能和高效的资源利用。明智的选择可确保您的 MTP/MPO 电缆不仅满足甚至超越您不断变化的连接要求。
